ब्याकअप र सौर्यको लागि 10kWh गृह ब्याट्री ऊर्जा भण्डारण प्रणाली

मानिसहरू प्रायः 10kWh गृह ब्याट्री ऊर्जा भण्डारण प्रणालीलाई ब्याकअप र सौर्यको लागि किलोवाट-घण्टामा तुलना गर्छन्, तर त्यो खरिद निर्णयको आधा मात्र हो। अर्को आधा भनेको ब्याट्रीले पहिले नै स्थापित इन्भर्टरसँग सञ्चार गर्न सक्छ कि गर्दैन भन्ने हो। यदि यो गर्न सक्दैन भने, ब्याट्रीले उद्देश्य अनुसार काम नगर्न सक्छ।

ब्याकअप र सौर्य दायराको लागि 10kWh गृह ब्याट्री ऊर्जा भण्डारण प्रणालीले दुवै पक्षलाई समेट्छ। 2.56kWh देखि 10.24kWh सम्मका छ क्षमताहरूले साइजिङलाई नाममात्रको आंकडाको सट्टा घरायसी खपत मापन गर्न अनुमति दिन्छ। तीन भोल्टेज प्लेटफर्महरू - 25.6V, 48V र 51.2V - साझा हाइब्रिड इन्भर्टर इनपुट दायराहरू मिल्छ।

कम्युनिकेसन RS485, RS232 र CAN प्रत्येक भेरियन्टमा मानकको रूपमा छ, WiFi, 4G र ब्लुटुथ विकल्पहरूको रूपमा उपलब्ध छ। कक्षहरू एल्युमिनियम केसहरूमा LFP हुन्, कम्तिमा 80% क्षमता कायम राखिएको 0.5C र 25°C मा 6000 चक्रहरू भन्दा माथि मूल्याङ्कन गरिन्छ।

जहाँ छवटा भेरियन्टहरू फरक छन्

ब्याकअप र सौर्यको लागि 10kWh गृह ब्याट्री ऊर्जा भण्डारण प्रणालीको लागि, 2.56kWh दुई तरिकामा आउँछ: 25.6V100Ah (8S1P) वा 51.2V50Ah (16S1P)। समान ऊर्जा, फरक भोल्टेज; चयन मूल्य भन्दा सट्टा इन्भर्टरको DC इनपुट विन्डोमा आधारित हुनुपर्छ।

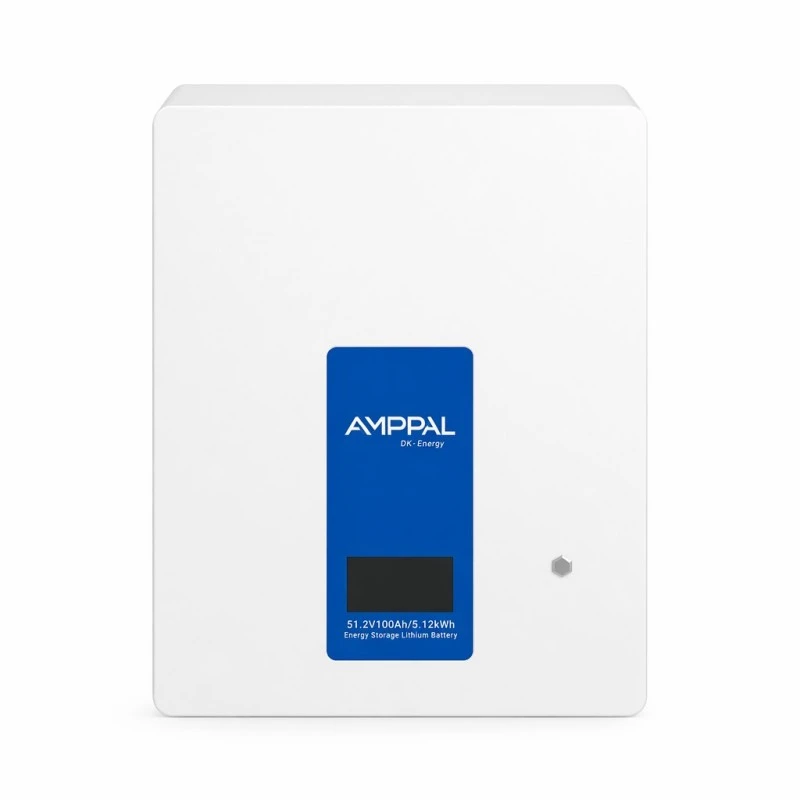

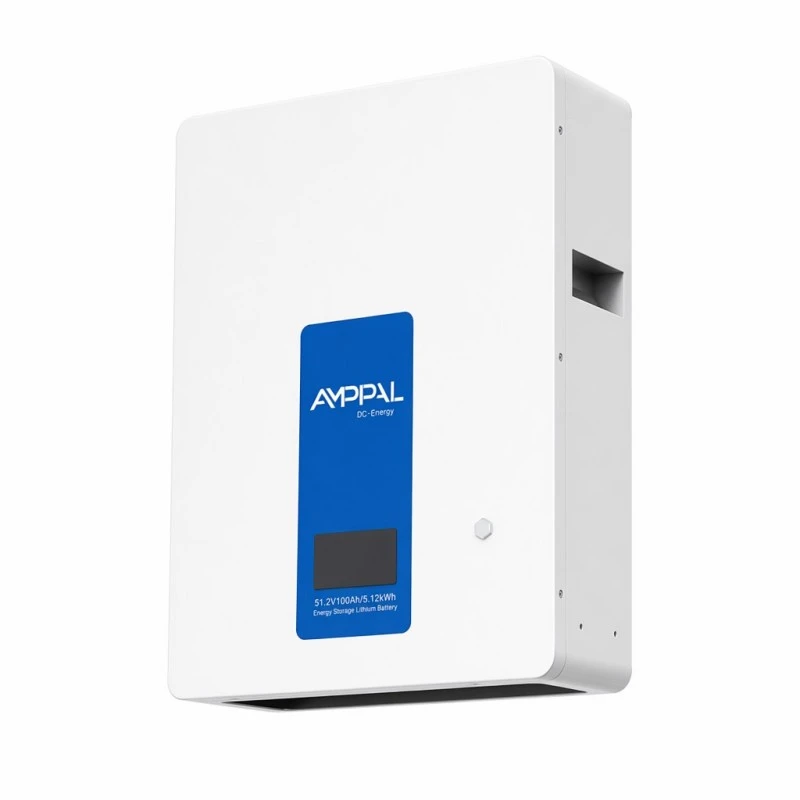

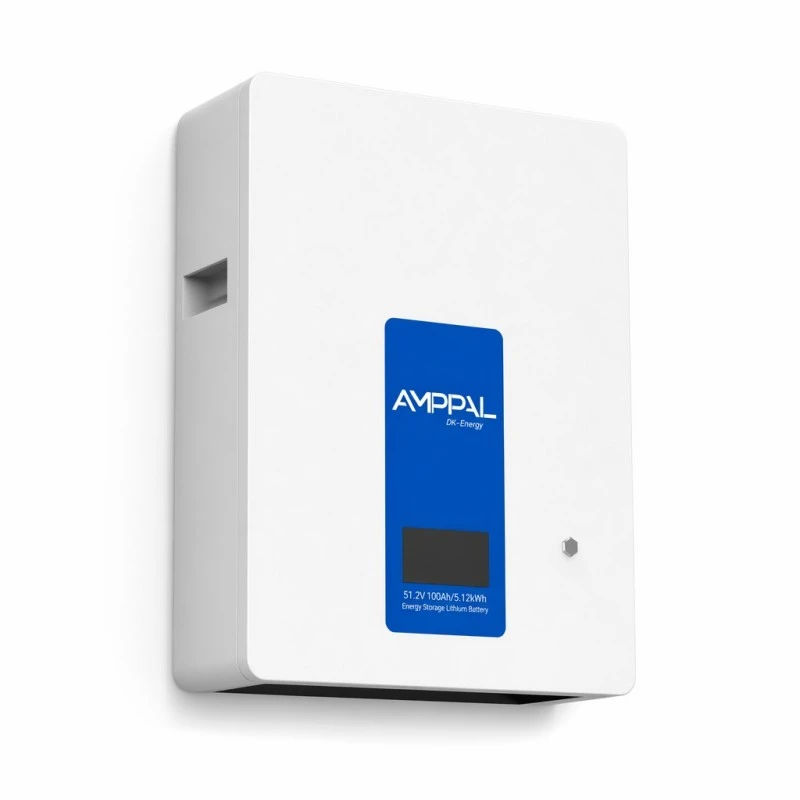

4.8kWh (48V100Ah, 15S1P) र 5.12kWh (51.2V100Ah, 16S1P) क्रमशः 42kg र 46kg मा 440*585*170mm बडी साझा गर्दछ। 48V एकाइले 40.5-54VDC विन्डो वरिपरि निर्दिष्ट पुराना इन्भर्टरहरू सूट गर्छ।

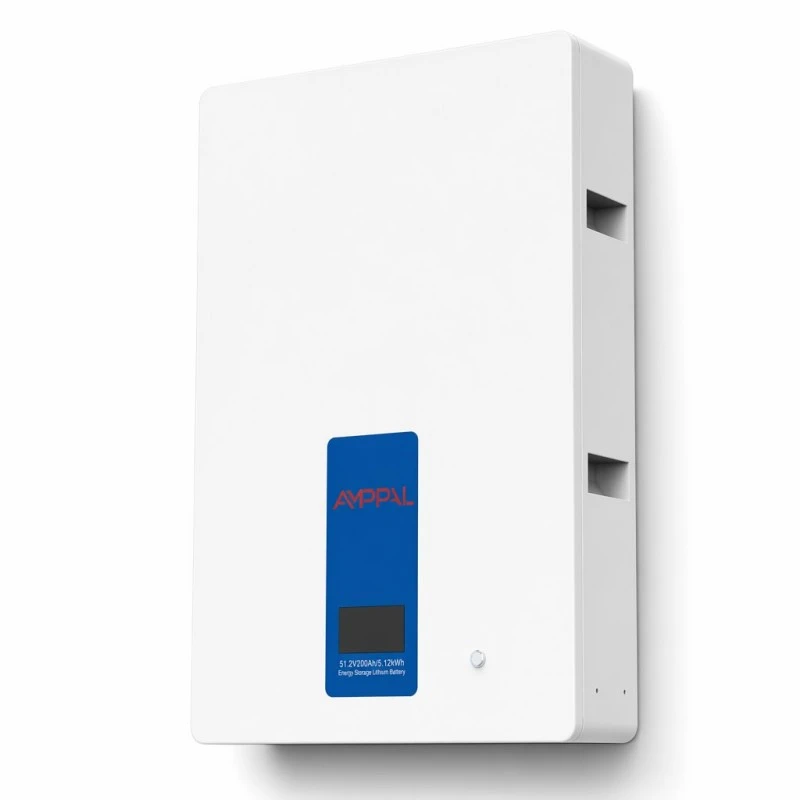

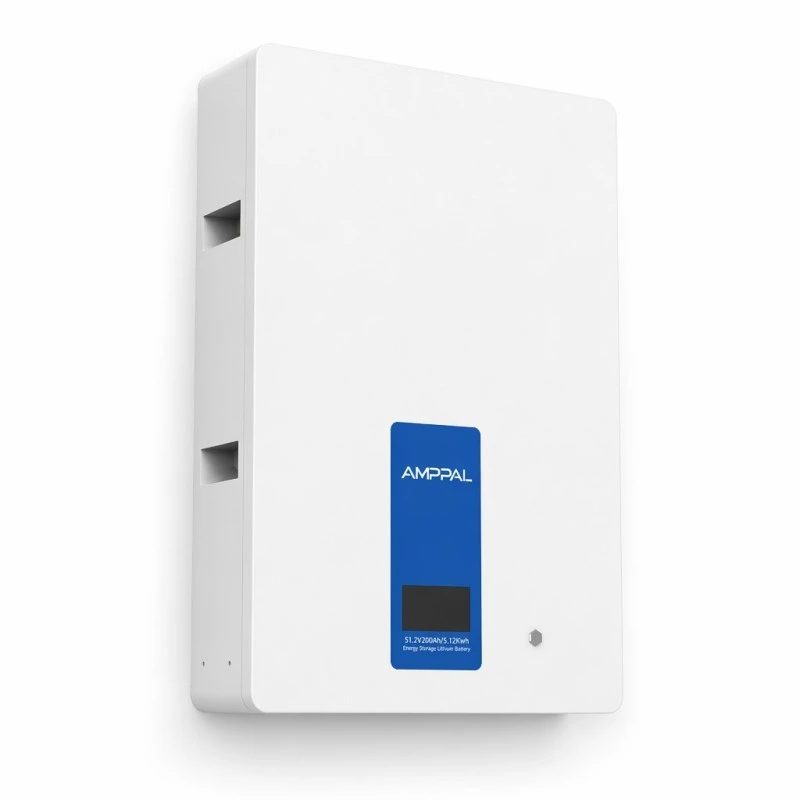

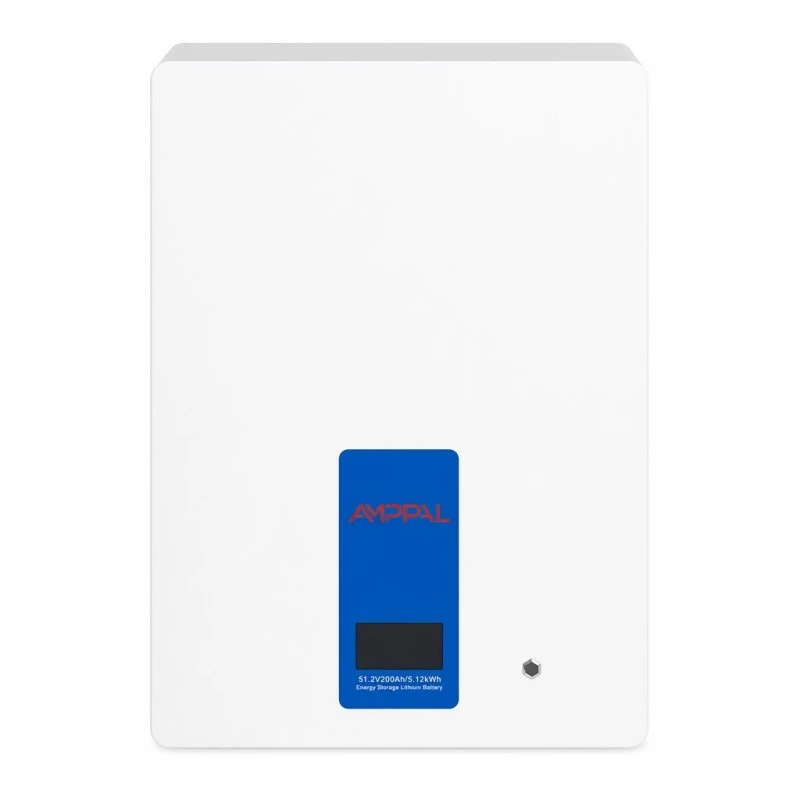

9.6kWh (48V200Ah) र 10.24kWh (51.2V200Ah) 80kg र 85kg मा 540*800*170mm सम्म, र 50A बाट 100A मा मानक डिस्चार्ज करेन्ट बढाउनुहोस्।

अधिकतम डिस्चार्ज साना चार एकाइहरूमा 100A र 200Ah जोडीमा 105A छ; यसले ब्याट्रीले एकैसाथ भारी बोक्न सक्छ कि भनेर निर्धारण गर्छ।

एउटा अपवाद: 51.2V50Ah संस्करणले अधिकतम 50A मा चार्ज गर्दछ, अन्य साना एकाइहरूको 100A को आधा। चाँडै अधिशेष उत्पादन गर्ने ठूलो सरणीसँग यो महत्त्वपूर्ण छ।

प्रत्येक भेरियन्टमा प्याक भित्र १२ ग्राम एरोसोल सप्रेसन डिभाइस, फ्यान नभएको प्राकृतिक कूलिङ र ५-१० वर्षको वारेन्टी छ।

प्राविधिक विनिर्देशहरू

साइजिङ: तपाईलाई कुन क्षमता चाहिन्छ भनेर काम गर्दै

साँझ र रातभरको खपतबाट सुरु गर्नुहोस्, तपाईंको दैनिक कुल होइन। डेटाइम लोड एरे द्वारा सेवा गरिन्छ; ब्याट्रीले घण्टाहरू कभर गर्दछ जब प्यानलहरूले केही उत्पादन गर्दैनन्। एक हप्तामा आफ्नो मिटरबाट त्यो आंकडा तान्नुहोस्।

सूर्यास्त र सूर्योदयको बीचमा 4-6kWh प्रयोग गर्ने घरपरिवारलाई 5.12kWh एकाइले राम्रोसँग सेवा दिन्छ। 8-10kWh दायराको खपतले 10.24kWh मोडेललाई संकेत गर्छ।

त्यसपछि एरे विरुद्ध जाँच गर्नुहोस्। तपाईंको दैनिक अतिरिक्त उत्पादन भन्दा ठूलो ब्याट्री वर्षको धेरैजसो भाग-चार्जमा बस्नेछ, जसले अनावश्यक लागत र चक्रको उपयोग कम गर्न सक्छ। समशीतोष्ण हावापानीमा 3kW एर्रेले विरलै 10.24kWh भण्डारणको औचित्य दिन्छ।

तपाईंको हाइब्रिड इन्भर्टरसँग जोडिँदै

ब्याकअप र सौर्यको लागि 10kWh गृह ब्याट्री ऊर्जा भण्डारण प्रणालीको लागि, अनुकूलता दुई जाँचहरूमा आउँछ। पहिलो, भोल्टेज: तपाईंको इन्भर्टरको ब्याट्री इनपुट दायरामा प्याकको काम गर्ने सञ्झ्याल समावेश हुनुपर्छ — 20~29.2VDC 25.6V एकाइको लागि, 40.5~54VDC 48V एकाइहरूको लागि, र 43.2~57.6VDC 51.2V एकाइहरूको लागि।

दोस्रो, प्रोटोकल। BMS ले RS485, RS232 र CAN लाई समर्थन गर्दछ; CAN सामान्यतया हाइब्रिड इन्भर्टरहरू द्वारा प्रयोग गरिन्छ। अर्डर गर्नु अघि इन्भर्टर मेक र मोडेल प्रदान गर्नुहोस् ताकि प्रोटोकल म्यापिङ पुष्टि गर्न सकिन्छ वा कन्फिगरेसन फाइल आपूर्ति गर्न सकिन्छ।

सञ्चार बिना, ब्याट्री अझै चार्ज र डिस्चार्ज हुन सक्छ, तर इन्भर्टरले चार्जको अवस्था पढ्न वा BMS हालको सीमाहरू लागू गर्न सक्दैन। भोल्टेज-आधारित व्यवस्थापनले वृद्धावस्थालाई गति दिन सक्छ र एपमा प्रयोगयोग्य SOC पढाइ प्रदान गर्दैन।

सुरक्षा डिजाइन र प्रमाणीकरण

एल्युमिनियम-केस प्रिज्म्याटिक कोशिकाहरूमा LFP रसायन विज्ञान - केसले थैली ढाँचाहरू बाहिर निकाल्ने सेल सूजन समावेश गर्दछ। यो घर भित्र माउन्ट गरिएको ब्याट्रीको लागि सान्दर्भिक छ।

प्रत्येक प्याकमा 12g एरोसोल सप्रेसन एकाइ हुन्छ जुन थर्मल घटनाको प्रारम्भिक चरणमा एन्क्लोजर भित्र डिस्चार्ज हुन्छ, यो सेलहरू बीच प्रचार गर्न अघि।

25.6V100Ah संस्करण CE, ROHS, FCC, UN38.3, MSDS र ISO9001 मा प्रमाणित छ; बाँकी भेरियन्टहरूमा CE, ROHS र FCC छन्।

UN38.3 परीक्षण र MSDS लिथियम ढुवानीका लागि फ्रेट फर्वार्डर र भन्सार द्वारा आवश्यक छ; दुबै प्रत्येक आदेश संग जारी गरिन्छ।

प्रत्येक प्याक क्षमता-ग्रेड गरिएको छ र श्रृंखला एसेम्बली अघि आन्तरिक-प्रतिरोध मिलाइएको छ। 16S स्ट्रिङमा एउटा कमजोर सेलले सबै सोह्रको प्रयोगयोग्य क्षमतालाई क्याप गर्छ।

प्रत्येक एकाइले प्याकिङ गर्नु अघि परीक्षणमा पूर्ण चार्ज र डिस्चार्ज चक्र पूरा गर्दछ, BMS लगलाई क्रम संख्यामा राखिएको छ।

यी प्याकहरू कसरी उत्पादन गरिन्छ

1. सेल इनटेक - प्रत्येक ब्याच क्षमता, आन्तरिक प्रतिरोध र आपूर्तिकर्ताको घोषित तथ्याङ्कहरू विरुद्ध खुला सर्किट भोल्टेजको लागि नमूना गरिन्छ।

2. ग्रेडिङ र मिल्दो — कक्षहरू binned छन् त्यसैले प्रत्येक प्याक मिश्रित स्टकको सट्टा साँघुरो प्रदर्शन ब्यान्डबाट बनाइन्छ।

3. बसबार वेल्डिंग - श्रृंखला जडान लेजर-वेल्डेड र पुल-परीक्षण; खराब वेल्ड सतहहरू वर्षौं पछि तातो जोडको रूपमा।

4. BMS एकीकरण — बोर्ड फिट गरिएको, ब्यालेन्सिङ लीडहरू राउटेड र सेलद्वारा सेलद्वारा एन्क्लोजर बन्द हुनु अघि प्रमाणित।

5. एन्क्लोजर एसेम्बली — पाना धातु बनेको र पाउडर लेपित इन-हाउस, एलसीडी र एरोसोल सप्रेसन उपकरण स्थापना गरियो।

6. फर्मवेयर र प्रोटोकल लोडिङ — RS485, RS232 र CAN सन्दर्भ इन्भर्टर हार्डवेयर विरुद्ध परीक्षण गरियो।

7. पूर्ण चक्र परीक्षण - सेल-स्तर भोल्टेज र तापक्रम लग गरी मूल्याङ्कन गरिएको वर्तमानमा एक पूर्ण चार्ज र डिस्चार्ज।

8. प्याकिङ — फोम-कुशन गरिएको कार्टन, UN3480 खतरनाक-सामानको लेबलिङ लागू गरियो, त्यसपछि निर्यातको लागि प्यालेटाइज गरियो।

यो ब्याट्री कहाँ छ - र कहाँ छैन

यो इनडोर माउन्टिङको लागि हो। IP20 ले औंलाहरू र 12mm भन्दा माथिको ठोस वस्तुहरू र पानीबाट कुनै सुरक्षा प्रदान गर्दैन। उपयुक्त स्थानहरूमा ग्यारेज, उपयोगिता कोठा, तहखाने वा प्लान्ट कोठा समावेश छ।

सञ्चालन सञ्झ्याल 0~+40°C छ आर्द्रता 65±20% RH र 2500m सम्मको उचाइमा। चिसोभन्दा तल झर्ने मौसममा तातो नभएको ग्यारेजले जाडोसम्म ब्याट्रीलाई चार्ज गर्ने दायराभन्दा बाहिर राख्छ। BMS ले ० डिग्री सेल्सियस भन्दा कम चार्ज गर्न अस्वीकार गर्नेछ, जुन दोषको सट्टा सामान्य सुरक्षात्मक व्यवहार हो।

यदि एकमात्र व्यवहार्य स्थान बाहिर छ भने, एक आईपी-रेटेड आउटडोर क्याबिनेट आवश्यक छ; यो उत्पादन बाहिरी स्थापना को लागी इरादा छैन।

गृह ब्याट्री आपूर्तिकर्तालाई सोध्ने प्रश्नहरू

साइकल लाइफलाई दर, तापक्रम र रिटेन्सन सँगै राख्नुपर्छ। यस दायराको लागि यो ०.५ डिग्री सेल्सियस र २५ डिग्री सेल्सियसदेखि ८०% रिटेन्सनमा >६००० चक्र हो; ती क्वालिफायरहरू बिना साइकल नम्बर अपूर्ण छ।

आईपी ​​मूल्याङ्कन र अनुमति दिइएको स्थापना स्थान पुष्टि गर्नुहोस्। IP20 प्याकहरू इनडोर मात्र हुन्।

निश्चित इन्भर्टरको लागि BMS प्रोटोकल प्रमाणित छ वा धेरै ब्रान्डहरूसँग मिल्दो रूपमा वर्णन गरिएको छ कि छैन भनेर पुष्टि गर्नुहोस्। हामी मोडेल पुष्टि गर्छौं वा यो परीक्षण नगरिएको छ।

वारेन्टी कभरेज भनिएको हुनुपर्छ: क्यालेन्डर वर्ष, चक्र, वा राखिएको क्षमता। यो दायरा कन्फिगरेसन र बजार अनुसार 5-10 वर्ष लाग्छ।

व्यावसायिक सर्तहरू: MOQ मानक संस्करणहरूको लागि 1 एकाइ हो। OEM र ODM सेल ब्रान्ड, भोल्टेज, आयाम र आवास रंग लागि उपलब्ध छन्; अनुकूलित निर्माणहरूको लागि नेतृत्व समय विस्तार हुन्छ।

प्याकिंग, तौल र लिथियम फ्रेट

प्याकेज गरिएका आयामहरू 2.56kWh इकाइहरूका लागि 32kg र 36kg सकल, 500*630*240mm 4.8kWh र 5.12kWh इकाइहरू 50kg र 560*360*30mm मा 500*520*230mm चल्छन्। 9.6kWh र 10.24kWh एकाइहरू 86kg र 92kg सकलमा। सबैभन्दा ठूलो भेरियन्टहरूलाई पर्खाल कोष्ठकमा दुई-व्यक्ति लिफ्ट चाहिन्छ।

कार्टुनहरू फोम-कुशनमा प्याक स्थिर हुन्छन्, र प्रत्येक कार्टनमा UN3480 वर्ग 9 लेबलिंग हुन्छ। समुद्री माल ढुवानीलाई खतरनाक-सामान बुकिङ चाहिन्छ। घोषणा तयार छ, र UN38.3 रिपोर्ट र MSDS कागजातहरु संग यात्रा।

सर्तहरू EXW, FOB Ningbo वा Shanghai, र CIF हुन्। एयर फ्रेटले लिथियम स्टेट-अफ-चार्ज नियमहरू अन्तर्गत नमूनाहरूको लागि काम गर्दछ, यद्यपि अधिकांश वितरकहरूले समुद्रद्वारा समेकित हुन्छन्। खतरनाक-सामान तालिकाको लागि अतिरिक्त समय अनुमति दिनुहोस्।

वारेन्टी सर्तहरू र कस्तो गिरावट जस्तो देखिन्छ

वारेन्टी भेरियन्ट र बजार, कभर सेल, BMS, LCD र एक एकाइको रूपमा घेरा अनुसार 5-10 वर्ष चल्छ।

क्षमता हानि क्रमिक छ; 0.5C मा 6000 चक्र भन्दा बाहिर प्याकले कम्तिमा 80% राख्छ। तीन वर्षपछि नेमप्लेटको अलिकति तल पढ्नु सामान्य हो।

RS485 वा CAN मा पढिएको BMS लगबाट त्रुटिहरू पत्ता लगाउन सकिन्छ। निर्यात फाइलले साइट भ्रमण बिना प्रभावित सेल समूह पहिचान गर्न अनुमति दिन्छ।

प्रतिस्थापन प्याकहरू स्टकबाट जहाज; मल्टि-प्याक स्थापनाहरूमा एक एकाइ अदलाबदली गर्न सकिन्छ जबकि बाँकी बैंक सञ्चालन जारी छ।

कुनै नियमित मर्मत आवश्यक छैन। टर्मिनलहरू, माउन्टिङ बोल्टहरू र भेन्टिलेसन क्लियरेन्सको वार्षिक दृश्य जाँच गर्न सिफारिस गरिन्छ।

स्थापना त्रुटिहरू जसले समर्थन कलहरू निम्त्याउँछ

गलत: प्लास्टरबोर्डमा 85kg प्याक फिक्स गर्दै। सही: माउन्ट टु मेसनरी वा मूल्याङ्कन गरिएको स्टिल फ्रेम, भेरियन्टको कूल वजन विरुद्ध जाँच गरिएको फिक्सिङहरू सहित।

गलत: चिसो मौसममा तातो नभएको ग्यारेजमा स्थापना गर्दै। सही: चार्जिङ विन्डो ० डिग्री सेल्सियसमा सुरु हुन्छ। त्यो तल BMS ब्लक डिजाइन द्वारा चार्ज।

गलत: इन्भर्टरको DC विन्डो पुष्टि गर्नु अघि जडान गर्दै। सही: पहिले इन्भर्टर डाटाशीट विरुद्ध 20~29.2V, 40.5~54V वा 43.2~57.6V जाँच गर्नुहोस्।

गलत: संचार केबल छोड्दै किनभने यो बिना चार्ज हुन्छ। सही: CAN वा RS485 बिना इन्भर्टरले SOC पढ्न वा BMS सीमाहरूको सम्मान गर्न सक्दैन।

गलत: एकाइलाई सिल गरिएको कपाटमा बक्सिङ गर्दै। सही: यो कुनै प्रशंसक बिना प्राकृतिक संवहन मा निर्भर गर्दछ। म्यानुअलमा तोकिएको क्लियरेन्स छोड्नुहोस् वा कक्षहरू न्यानो चल्छन् र जीवन गुमाउँछन्।

क्षेत्र प्रयोगबाट स्थापना नोटहरू

Andalusia मा एक स्थापनाकर्ताले 2025 देखि हाइब्रिड इन्भर्टरको साथमा लगभग तीस 10.24kWh एकाइहरू जडान गरेको छ। रिपोर्ट गरिएको मुख्य फाइदा भनेको अर्डर गर्नु अघि प्रत्येक इन्भर्टर मोडेल विरुद्ध CAN प्रोटोकल पुष्टि गर्नु थियो, जसले कमीशनिंग समस्याहरू कम गर्यो।

दुई 5.12kWh एकाइहरू चलिरहेको लिमासोलमा एक घर मालिकले पहिलो प्रयासमा जोडीले काम गरेको रिपोर्ट गरे। एलसीडी एङ्गल गरिएको छ कि प्याक काँधको उचाइ भन्दा माथि हुँदा पढ्न गाह्रो हुन सक्छ; यो माउन्टिंग स्थिति चयन गर्दा विचार लायक छ।

अल्माटीका एक वितरकले तातो नभएको ग्यारेजमा स्थापना गर्ने ग्राहकहरूले ० डिग्री सेल्सियस चार्जिङ कटअफको सामना गर्नुपरेको र त्रुटि भएको बताए। उद्धरण कागजातहरूमा तातो-स्थान आवश्यकता सहित गुनासोहरू समाधान गरियो।

बारम्बार सोधिने प्रश्नहरू

प्रश्न: मैले कुन क्षमता छनौट गर्नुपर्छ?

A: ब्याकअप र सौर्यको लागि 10kWh गृह ब्याट्री ऊर्जा भण्डारण प्रणालीको लागि, आकारदेखि रातभरको खपत, दैनिक कुल होइन। 4-6kWh रातभर 5.12kWh एकाइ सूट; 8-10kWh ले 10.24kWh मोडेललाई संकेत गर्छ।

प्रश्न: यसले मेरो इन्भर्टरसँग काम गर्छ?

A: मेक र मोडेल प्रदान गर्नुहोस्। BMS ले RS485, RS232 र CAN लाई समर्थन गर्दछ; प्रोटोकल म्यापिङ अर्डर गर्नु अघि पुष्टि हुन्छ।

प्रश्न: के म यसलाई बाहिर स्थापना गर्न सक्छु?

A: नम्बर IP20 ले पानी सुरक्षा प्रदान गर्दैन। भित्री माउन्टिङ मात्र — ग्यारेज, उपयोगिता कोठा, तहखाने वा प्लान्ट कोठा।

Q: 48V र 51.2V संस्करणहरू बीचको भिन्नता के हो?

A: DC विन्डो। 48V इकाइहरू 40.5~54VDC, 51.2V एकाइहरू 43.2~57.6VDC चल्छन्। आफ्नो इन्भर्टरको इनपुट दायरासँग मिलाउनुहोस्।

प्रश्न: यो कति लामो हुनेछ?

A: 0.5C र 25°C मा 6000 भन्दा बढी चक्रहरू कम्तिमा 80% क्षमता कायम राखिएको छ। दैनिक साइकल चलाउँदा यो पन्ध्र वर्षभन्दा बढी हुन्छ।

प्रश्न: के म धेरै प्याकहरू सँगै जडान गर्न सक्छु?

A: हो, मिल्दो भोल्टेज र क्षमताको प्याकहरू समानान्तर हुन सक्छ। कन्फिगरेसन पुष्टि गर्न लक्षित बैंक आकार प्रदान गर्नुहोस्।

प्रश्न: यसलाई कूलिंग वा सर्भिसिङ चाहिन्छ?

A: प्राकृतिक शीतलन, कुनै प्रशंसक छैन, कुनै नियमित सेवा छैन। भेन्टिलेसन क्लियरेन्स सफा राख्नुहोस् र वार्षिक रूपमा माउन्टिङ जाँच गर्नुहोस्।

प्रश्न: यसले के प्रमाणपत्रहरू बोक्छ?

A: CE, ROHS र FCC दायरा भरि, साथै UN38.3, MSDS र ISO9001 25.6V100Ah भेरियन्टमा। UN38.3 र MSDS हरेक अर्डरको साथ जहाज।
