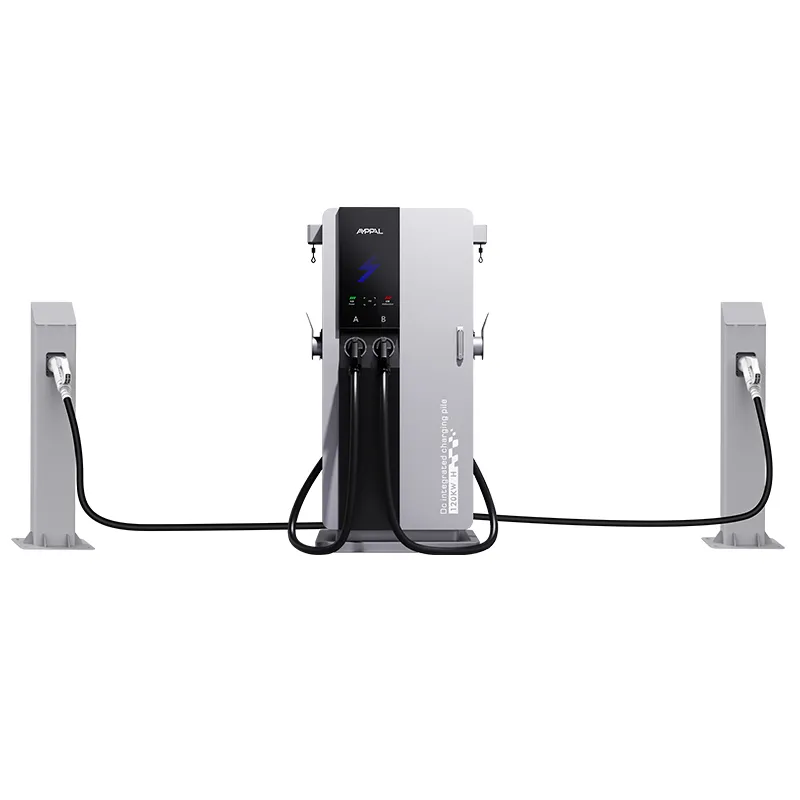

किनमेल केन्द्रहरू र पार्किङ स्थलहरूको लागि 80kW स्मार्ट DC EV चार्जिङ स्टेशन

80kW: EV चार्जिङमा सबैभन्दा बेवास्ता गरिएको नम्बर — र यसले किन काम गर्छ

खरिदकर्ताहरू ६० र १२० को बारेमा तर्क गर्छन्, र किनमेल केन्द्रहरू र पार्किङ स्थलहरूका लागि AMPPAL 80kW स्मार्ट DC EV चार्जिङ स्टेसन तिनीहरूको बीचमा कसैले नचाहेको सम्झौता जस्तै बस्छ — तर अंकगणितले अन्यथा भन्छ। AF-DC-80-Y-B-O-3/4/5-H ले 120kW भन्दा कम फिडर क्षमताको लागि सोध्दा 60kW एकाइ भन्दा 33% बढी पावर प्रदान गर्दछ। मध्यम स्टेसनको लागि, यो सेवा प्रवेशद्वार स्तरवृद्धि र यसलाई अपग्रेड नगर्ने बीचको भिन्नता हो।

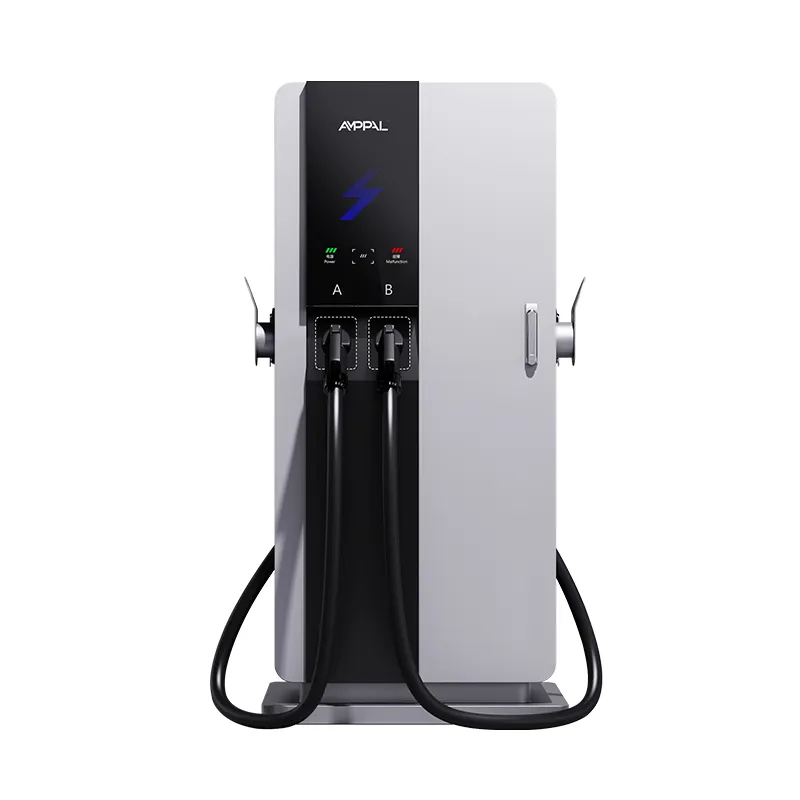

किनमेल केन्द्रहरू र पार्किङ स्थलहरूको लागि 80kW स्मार्ट DC EV चार्जिङ स्टेशन 750 × 550 मिमी आधारमा 1700 मिमी अग्लो छ, 7 इन्चको टच स्क्रिन चलाउँछ, र एउटा कम्प्याक्ट टावरमा पाँच कनेक्टर मानकहरू समावेश गर्दछ। यो हाम्रो 60kW मोडेल जस्तै 3-श्रृंखलाको बडी हो, त्यसैले प्याड र सिभिल कार्यहरू समान छन् — केवल सुधारकर्ता चरण ठूलो छ।

धेरै साइटहरूलाई विशिष्ट पानामा सबैभन्दा ठूलो संख्या आवश्यक पर्दैन। उनीहरूलाई सबैभन्दा ठूलो संख्या चाहिन्छ जुन तारिङले पहिले नै समर्थन गर्दछ, र त्यो संख्या प्रायः 80 हो।

यही कारणले गर्दा 80kW 3-श्रृङ्खला अवस्थित छ: यो प्रश्नको जवाफ हो "मैले विद्युतीय कोठा पुनर्निर्माण नगरी कति स्टेशन बनाउन सक्छु।"

80kW ले तपाईंलाई के पाउँछ जुन 60kW र 120kW सक्दैन

एक मामूली मूल्य चरणको लागि 60kW भन्दा 33% बढी थ्रुपुट — दायरामा उत्कृष्ट डलर-प्रति-किलोवाट।

120kW भन्दा कम फिडर माग: धेरै साइटहरू विद्यमान 380V सेवामा ट्रान्सफर्मर परिवर्तन बिना 80kW चलाउँछन्।

खुद्रा बिक्रीका लागि उपयुक्त हुने सत्र समय: धेरैजसो यात्रु EVs का लागि २०–४० मिनेट, कफी स्टपको लागि पर्याप्त लामो, कारोबारको लागि पर्याप्त छोटो।

60kW 3-Series को समान कम्प्याक्ट फुटप्रिन्ट, त्यसैले प्याड रेखाचित्र र सिभिल वर्क समान रहन्छ।

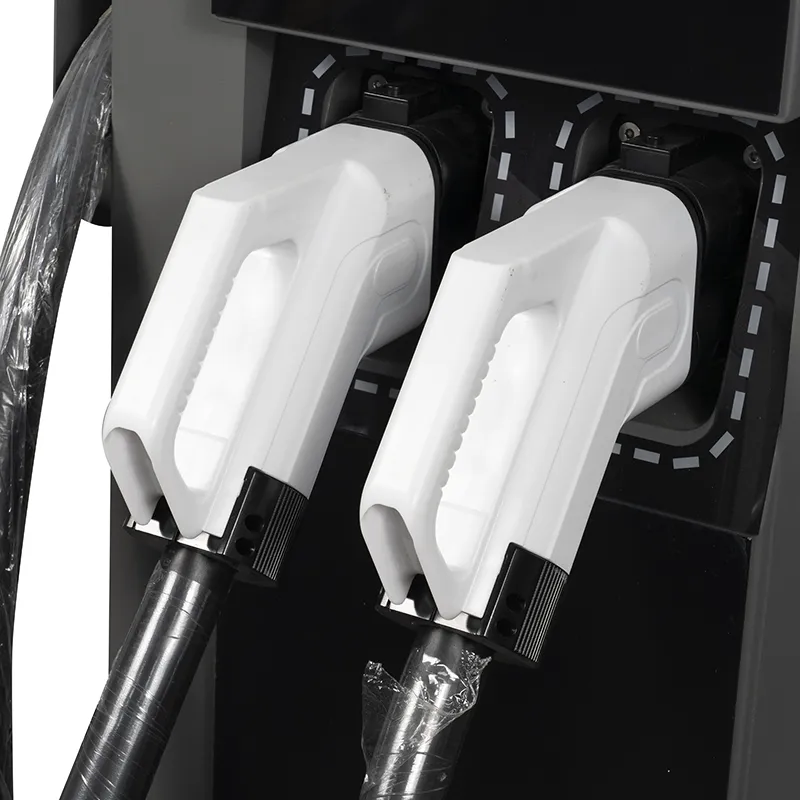

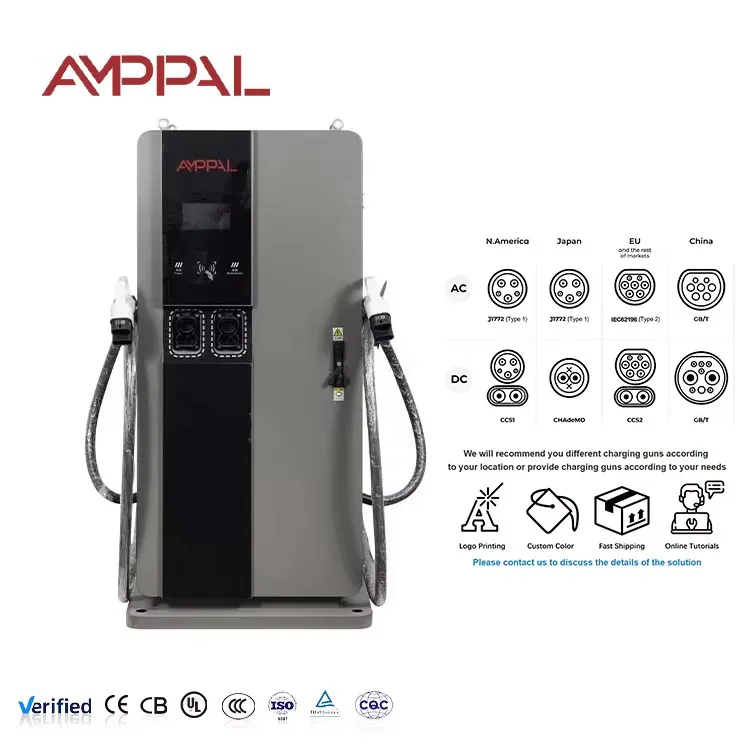

एउटा टावर, पाँच कनेक्टरहरू: CCS1, CCS2, CHAdeMO, GB/T, र NACS एउटै SKU बाट।

95% शिखर दक्षताले एकाइलाई यसको सीमामा नपुग्दा पनि घाटा कम राख्छ।

प्राविधिक विनिर्देशहरू

AF-DC-80-Y-B-O-3/4/5-H को फ्याक्ट्री स्पेसिफिकेशन ठ्याक्कै ढुवानी गरे जस्तै।

स्टेशनहरू जहाँ 80kW तर्कसंगत मध्य मैदान हो

३०-६० खाडीहरू भएका मध्यम आकारका खुद्रा कार पार्कहरू: ८०kW प्रति स्टलले घरधनीको विद्युतीय बजेटको विरुद्धमा ब्यालेन्स थ्रुपुट गर्छ।

सुपरमार्केट र किनमेल स्ट्रिपहरू: चालकहरू 20-60% शुल्क लिएर आउँछन् र टप-अप चाहिन्छ, पूर्ण ट्याङ्की होइन।

ट्याक्सी र राइड-हेल हबहरू: 120kW-प्लस एकाइहरूको ग्रिड लागत बिना छोटो बस्ने सत्रहरूले स्टलहरू बदल्छन्।

भ्यान र ह्याचब्याकहरूको सानो फ्लीटहरू: 80kW ले एउटा 380V फिडमा शिफ्ट-टर्नराउन्ड चार्जिङ कभर गर्दछ।

फ्रान्चाइज इन्धन साइटहरू: अवस्थित क्यानोपी पावरमा 80kW स्लटहरू जहाँ 120kW ले सेवा अपग्रेड गर्न बाध्य पार्छ।

पावर फ्लो भित्र: 380V फिडमा 80kW

एकाइले AC380V थ्री-फेजलाई सुधार गर्छ र CCS, CHAdeMO, GB/T, वा NACS ह्यान्डशेक मार्फत गाडीको अनुरोधसँग मिल्दै यसलाई 200-1000VDC मा रूपान्तरण गर्छ। 80kW मूल्याङ्कन निरन्तर छ, मार्केटिङ शिखर होइन — मेसिनले यसलाई छोटो समयमा बढावा दिन र थ्रॉटल ब्याक गर्नुको सट्टा सत्र मार्फत राख्छ।

फिडर गणित जहाँ 80kW जित्छ। 380V मा, पूर्ण आउटपुट घाटा र मार्जिन अघि प्रति चरण लगभग 120A तान्छ, जुन धेरै अवस्थित व्यावसायिक सेवाहरूले पहिले नै बोक्छन्। 120kW को योजनाले करेन्टलाई करिब आधाले पुश गर्छ र प्राय: सेवालाई सुझाव दिन्छ।

OCPP 1.6/2.0 रिपोर्टिङ, रिमोट डायग्नोस्टिक्स, र ओभर-द-एयर फर्मवेयर इथरनेट, WiFi, वा 4G मा चल्छ, त्यसैले एकाइले तपाईंको नेटवर्कको बाँकी भाग जस्तै ब्याकइन्डमा सामेल हुन्छ। अपरेटरहरूले सामान्यतया पोर्टलमा 80kW सम्पत्तिलाई एकल ढिलो-चार्जिङ कारद्वारा अवरुद्ध हुनबाट राख्नको लागि सत्र क्याप सेट गर्छन्।

80kW मूल्याङ्कनको लागि प्रमाणीकरण र लोड-परीक्षण प्रमाण

प्रकार अनुमोदनले इकाई स्तरमा CE र TUV लाई कभर गर्दछ; हामीले निर्यात फाइल एसेम्बल गर्ने ग्राहकहरूको लागि UL र CB रिपोर्टहरू जारी गर्छौं।

80kW मा पूर्ण-लोड सहनशीलता परीक्षणले परीक्षण बेन्चमा छोटो फट मात्र होइन, निरन्तर मूल्याङ्कन प्रमाणित गर्दछ।

सडक छेउ र तटीय साइटहरूको लागि घेरामा 96-घण्टा नुन-स्प्रे, जहाँ कम्प्याक्ट टावरहरू तिनीहरूका ठूला चचेरा भाईहरू भन्दा स्प्ल्याश जोनको नजिक बस्छन्।

48-घण्टा उत्पादन बर्न-इन दक्षता लगहरू प्रत्येक क्रम संख्यामा बाँधिएको छ।

लोड परीक्षणको समयमा थर्मल क्यामेरा निरीक्षणले ढुवानी गर्नु अघि मोड्युल स्ट्याकमा हट स्पटहरू समात्छ।

पावर मोड्युलहरू आफैं -30 डिग्री सेल्सियस देखि +55 डिग्री सेल्सियस सम्म योग्य छन्। हामी क्याबिनेटलाई -25°C देखि +50°C मा प्रकाशित गर्छौं किनभने घेराले, मोड्युलले होइन, सीमा सेट गर्छ।

कसरी एक 80kW कम्प्याक्ट इकाई हाम्रो प्लान्ट मार्फत सर्छ

चरण 1. 750 मिमी-चौडा घेरा लेजर-कट र FANUC लाइनहरूमा रोबोट-वेल्डेड छ।

चरण 2. प्यानलहरू TRUMPF प्रेस ब्रेकहरू र पाउडर-कोटेड इन-हाउसहरूमा बनाइन्छ।

चरण 3. मोड्युल बेले 80kW को लागि उच्च-मूल्याङ्कन गरिएको रेक्टिफायर सेट प्राप्त गर्दछ, यसको डिजाइन बिन्दुमा 60kW सेट अप गरिएको छैन।

चरण 4. इनपुट तारहरू, कन्ट्याक्टरहरू, र सर्ज प्रोटेक्शनहरू AC लाइनमा टर्क-नियन्त्रित टर्मिनेसनको साथ जम्मा हुन्छन्।

चरण 5. HMI, नियन्त्रक, र संचार बोर्डहरू DC लाइनमा स्थापित छन्।

चरण 6. 80kW मा लोड परीक्षणले दक्षता, शक्ति कारक, र प्रति एकाइ तापक्रम वृद्धि रेकर्ड गर्दछ।

चरण 7. पावर दायरा भरि 48-घण्टा बर्न-इन चक्र सत्रहरू।

चरण 8. अन्तिम निरीक्षण र क्र्याटिंग; संचयी ढुवानीले 2024 मा एक मिलियन एकाइहरू पार गर्यो।

60kW वा 120kW मा 80kW छनौट गर्दै: इमानदार गणित

तपाईंसँग मध्यम साइट, केही हेडरूमसहितको अवस्थित 380V सेवा, र २०–४० मिनेटको सत्र आवश्यक पर्ने सवारी साधन हुँदा ८०kW छनोट गर्नुहोस्। यो सबैभन्दा सानो मूल्याङ्कन हो जसले खुद्रा स्टेसनलाई छिटो महसुस गराउँछ, र सबैभन्दा ठूलो जसले सामान्यतया सेवाको प्रवेशद्वार अपग्रेडलाई बेवास्ता गर्छ।

60kW संग रहनुहोस् यदि प्रत्येक सत्र रातभर वा डिपो चार्ज हो र गति बिक्री बिन्दु होइन भने; बचत वास्तविक हो। यदि तपाईले करिडोर साइट चलाउनुहुन्छ भने 120kW वा सो भन्दा बढि चरण गर्नुहोस् जहाँ चालकहरूले 15-30 मिनेटको टप-अपको अपेक्षा गर्छन् र फिडर लागतको लागि तिर्नेछन्।

वृद्धिको बारेमा इमानदार हुनुहोस्: यदि साइटले दुई वर्ष भित्र यसको ट्राफिक दोब्बर गर्छ भने, चार्जरले 80kW मा जीवन सुरु गरे पनि, अहिले ठूलो इकाईको लागि फिडर क्षमता किन्नुहोस्। पछि चार्जर बदल्नु एक दिनको काम हो; दबिएको फिडर स्तरवृद्धि निर्माण परियोजना हो।

बच्नको लागि अर्को एउटा केस: "हाइ-पावर हब" को रूपमा विज्ञापित एकल 80kW एकाइले 150kW-प्लसको अपेक्षा गर्ने लाइनमा बसेका चालकहरूलाई निराश पार्नेछ। इमानदारीपूर्वक स्टेशनको नाम दिनुहोस् र एकाईले यसको किप कमाउनेछ।

AMPPAL को 80kW सम्झौताले मध्यम आकारको स्टेशनमा के ल्याउँछ

उद्धरण प्याकेजमा CE, TUV, UL, र CB प्रमाणपत्रहरूको साथ कारखाना-सीधा मूल्य निर्धारण।

15-20 कार्य दिनहरू ड्राइंग अनुमोदन पछि वितरण; एक कन्टेनरबाट MOQ।

OEM/ODM ब्रान्डिङ, अनुकूलन HMI भाषा, र प्रति बजार कनेक्टर मिक्स, सबै रेखाचित्र-अनुमोदन चरणमा बसे।

एक SKU बाट पाँच-कनेक्टर समर्थन, जसले धेरै देशहरू कभर गर्ने वितरकहरूको लागि सूची जोखिम कम गर्दछ।

मोड्युलहरू सहितको २ वर्षको वारेन्टी ५ कार्यदिवस भित्रमा पठाइन्छ।

80kW एकाइको ढुवानी, क्र्याटिंग, र डेलिभरी

टावर जहाजहरू लगभग 1850 × 750 × 700 मिमीको स्टिल-फ्रेम गरिएको क्रेटमा सीधा हुन्छ। केबल र कनेक्टर प्याड गरिएको सहायक बक्समा यात्रा गर्दछ, र क्रेट आधारमा मानक प्यालेट ट्रकहरूको लागि फोर्क पकेटहरू छन्।

साँघुरो क्रेटहरू फोहोर बिना 40ft उच्च-क्यूब कन्टेनरहरूमा लोड हुन्छन्, र लोडिङ योजना उद्धरणको साथ बाहिर जान्छ ताकि फर्वार्डहरूले सही ट्रकिङ खुट्टा उद्धृत गर्न सक्छन्। एक-अफ परीक्षणहरूको लागि, LCL ढुवानी विशेष उपकरण बिना व्यवस्थित गरिएको छ।

मूल्य निर्धारण FOB Ningbo, वा CIF हो यदि तपाईं हामीलाई जहाजको व्यवस्था गर्न चाहनुहुन्छ भने। कागजात सेट - इनभ्वाइस, प्याकिङ लिस्ट, बिल अफ लडिङ्ग, उत्पत्ति प्रमाणपत्र र परीक्षण रिपोर्टहरू - लोडिङको तीन कार्य दिन भित्र जारी गरिन्छ।

80kW कम्प्याक्ट मोडेल पछाडि समर्थन संरचना

पूर्ण इकाईमा २-वर्ष मानक वारेन्टी।

स्पेयर रेक्टिफायर मोड्युलहरू र HMI बोर्डहरू 5 कार्य दिन भित्र क्रस-शिप गरियो।

रिमोट OCPP डायग्नोस्टिक्स र हावामा फर्मवेयर अद्यावधिकहरू।

लोड-प्रोफाइल सल्लाह: हामी तपाईंलाई 380V फिडरको लागि सत्र क्यापहरू र प्रयोगको समय तालिकाहरू सेट गर्न मद्दत गर्छौं।

फिल्टर, फ्यान र टर्मिनल टर्क कभर गर्ने त्रैमासिक मर्मत चेकलिस्ट।

80kW चार्जिङको बारेमा पाँच गलत अनुमानहरू

गलत: 80kW मानिँदा 120kW को समान फिडर चाहिन्छ। दायाँ: 380V मा, 80kW मार्जिन अघि प्रति चरण लगभग 120A कोर्छ — आफ्नो सेवा जाँच गर्नुहोस्, यो पहिले नै सामना गर्न सक्छ।

गलत: 60kW किन्नु किनभने यो सस्तो छ जब साइटमा पहिले नै 80kW को लागि हेडरूम छ। दायाँ: मूल्य चरण सानो छ र थ्रुपुट लाभ 33% छ।

गलत: कुनै सेसन क्याप सेट नगर्ने र स्टलमा एउटा गाडीलाई निष्क्रिय राख्न दिने। दायाँ: OCPP ब्याकइन्डमा निष्क्रिय शुल्क र सत्र सीमाहरू कन्फिगर गर्नुहोस्।

गलत: ठाउँ बचत गर्न अवरुद्ध इनटेकहरू सहित एकाईलाई कुनामा टकराइरहेको छ। दायाँ: म्यानुअलको क्लियरेन्स राख्नुहोस् ताकि कूलिङ कर्भ मूल्याङ्कन गरिएको पावरमा होल्ड गर्नुहोस्।

गलत: 80kW मानी गर्दा प्रत्येक कार 80kW मा चार्ज हुन्छ। दायाँ: गाडीको आफ्नै अनुरोधले निर्णय गर्छ; 80kW छत हो, ग्यारेन्टी होइन।

80kW स्टेशन मालिकहरूबाट वास्तविक प्रतिक्रिया

मलेसियाको क्वालालम्पुरमा एक क्षेत्रीय अपरेटरले दुई सुपरमार्केट कार पार्कहरूमा छ वटा युनिटहरू चलाउँछन्। अवस्थित 380V सेवाहरूले केवल ब्रेकर परिवर्तनको साथ लोडलाई ह्यान्डल गरे, र स्टेशनहरू एक दिनमा 12-16 सत्रहरू घुमाउँछन्; मलय भाषाको प्याकलाई पहिलो ब्याचमा रिमोट अपडेट चाहिन्छ, जुन एक दिउँसो लाग्यो।

उज्बेकिस्तानको तास्कन्दमा रहेको एउटा ट्याक्सी सहकारीले आफ्नो डिपोमा चारवटा टावरहरू स्थापना गरेको छ। चालकहरूले 25-40 मिनेटमा सिफ्टहरू बीचमा चार्ज गर्छन्, र सहकारीले ट्रान्सफर्मरलाई 120kW योजनाको आवश्यकता पर्थ्यो। तिनीहरूको पकड: दुई चालकहरूले केबल तिनीहरूले पहिले प्रयोग गरेको AC चार्जरहरू भन्दा भारी फेला पार्छन्।

Zagreb, क्रोएशियाको एउटा सुपरमार्केट चेनले 2025 मा तीनवटा स्टोरहरूमा 80kW इकाइहरू जडान गर्यो। फाइनान्स लीडले थपिएको सत्रहरूको सात महिनामा फिर्ता भुक्तान गरेको 60kW भन्दा बढी खर्चको गणना गर्छ; एक मात्र गुनासो यो हो कि प्रशंसकहरू सबैभन्दा तातो दिउँसो सुनिन्छन्, जुन रातको तालिकाले प्रायः बेवास्ता गर्छ।

FAQ: के 80kW तपाईको लागि सही पावर क्लास हो?

प्रश्न: किन 60kW को सट्टा 80kW?

A: मामूली मूल्य चरणको लागि 33% बढी पावर, र सामान्यतया अवस्थित 380V सेवामा फिडर अपग्रेड हुँदैन।

प्रश्न: किन 120kW छैन?

A: 120kW लाई लगभग 50% बढी फिडर वर्तमान चाहिन्छ; यदि तपाईंको सेवा मार्जिनल छ भने, 80kW ले अपग्रेड लागतलाई बेवास्ता गर्छ।

प्रश्न: यसले सामान्य EV कति छिटो चार्ज गर्छ?

A: धेरैजसो यात्रु EVs ले ब्याट्रीको स्वीकृति कर्भ र यसको चार्जको अवस्थाको आधारमा 20-40 मिनेटमा 40-80 किमी दायरा थप्छ।

प्रश्न: के 80kW को मतलब प्रत्येक कारको लागि 80kW हो?

A: होइन। सवारी साधनले आफ्नै दर अनुरोध गर्छ, र पुराना मोडलहरूले कम स्वीकार गर्न सक्छन्; 80kW छत हो, ग्यारेन्टी होइन।

प्रश्न: के तपाइँ दुई बन्दुक संस्करण प्रस्ताव गर्नुहुन्छ?

A: 3-श्रृंखला टावर प्रति एकाइ एकल बन्दुक हो; जुम्ल्याहा बन्दुक लेआउटको लागि हामी दुई टावर वा ठूलो क्याबिनेट जोड्न सिफारिस गर्छौं।

Q: कुन कनेक्टर विकल्पहरू उपलब्ध छन्?

A: CCS1, CCS2, CHAdeMO, GB/T, र NACS; अर्डर गर्दा आफ्नो बजार निर्दिष्ट गर्नुहोस्।

प्रश्न: के इकाई 400V सेवाहरूमा चल्न सक्छ?

A: हो। इनपुट AC380V±15% हो, जसले नाममात्र 380–400V ग्रिडहरू कभर गर्दछ।

Q: तपाईं कति चाँडो डेलिभर गर्न सक्नुहुन्छ?

A: रेखाचित्रहरू साइन अफ भएपछि 15-20 कार्य दिनहरूमा गणना गर्नुहोस्। कन्टेनर-मात्रा अर्डरहरू अनुसूचित स्लटहरू पाउँछन्।

Q: वारेन्टीले के कभर गर्छ?

A: पूर्ण इकाईमा २ वर्षको मानक, मोड्युलहरू समावेश छन्।
