राजमार्ग सेवाहरूको लागि 60kW कमर्शियल DC फास्ट EV चार्जिङ स्टेशन

यो 60kW चार्जर के हो, र किन भुक्तानीले यसको ROI निर्धारण गर्दछ

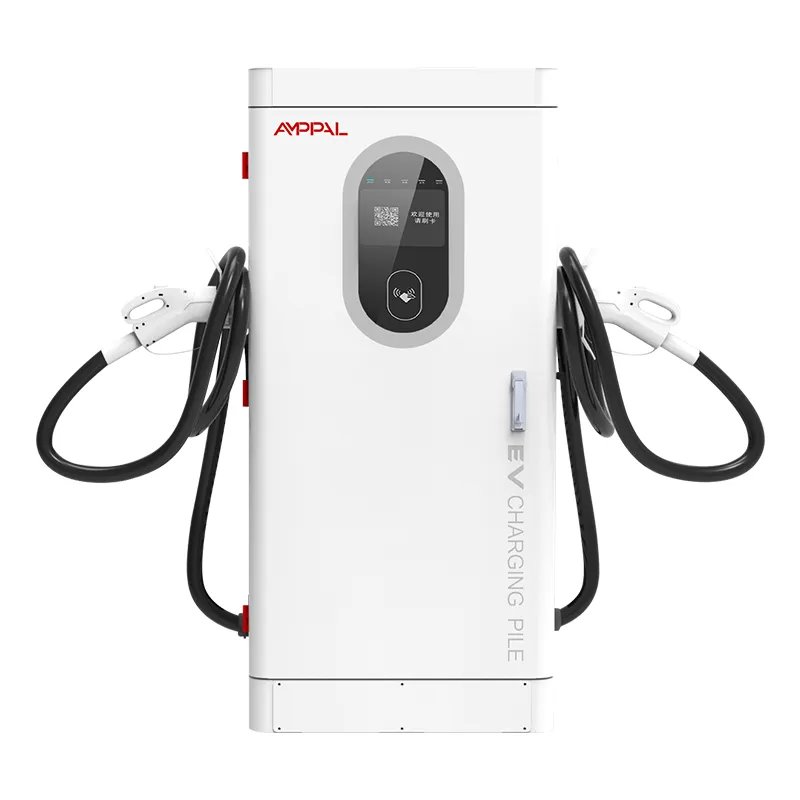

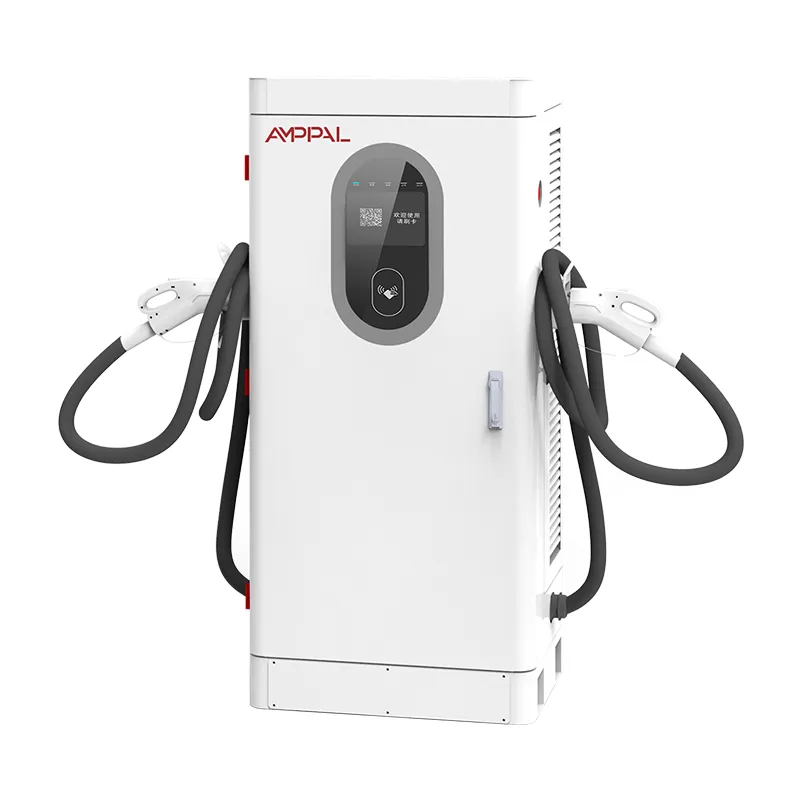

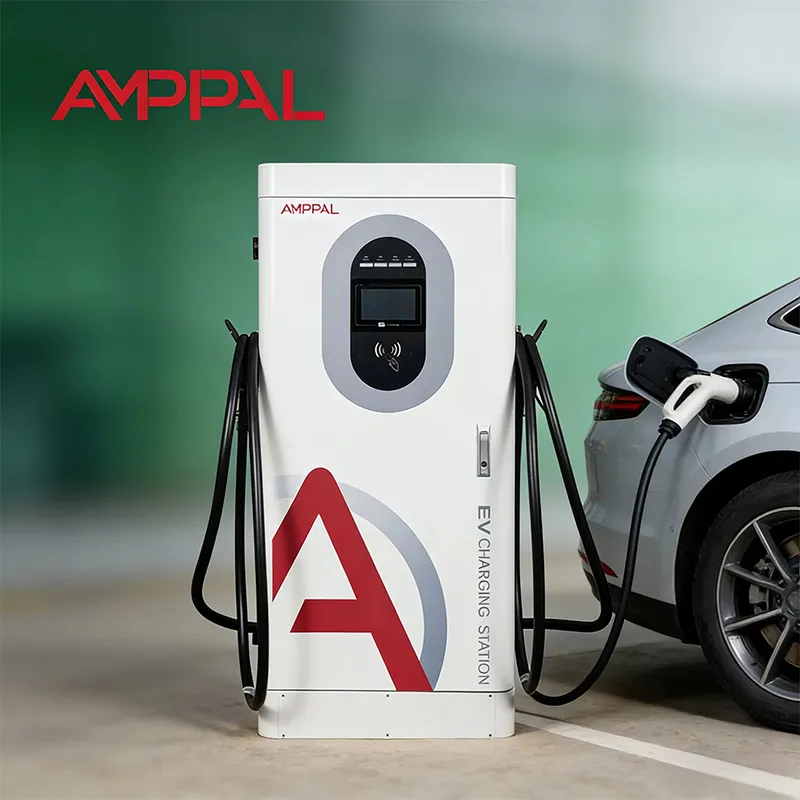

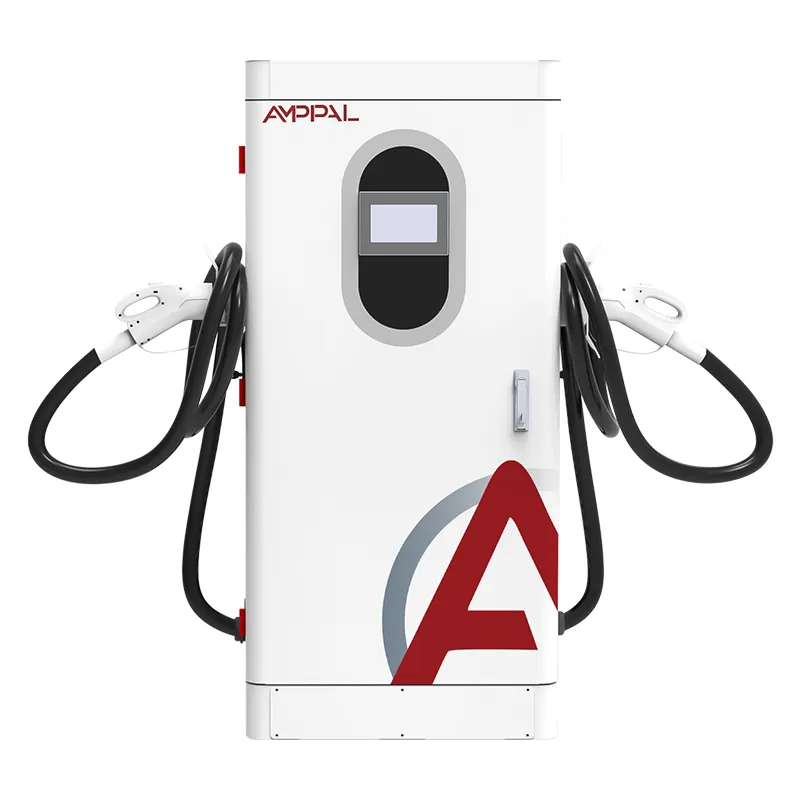

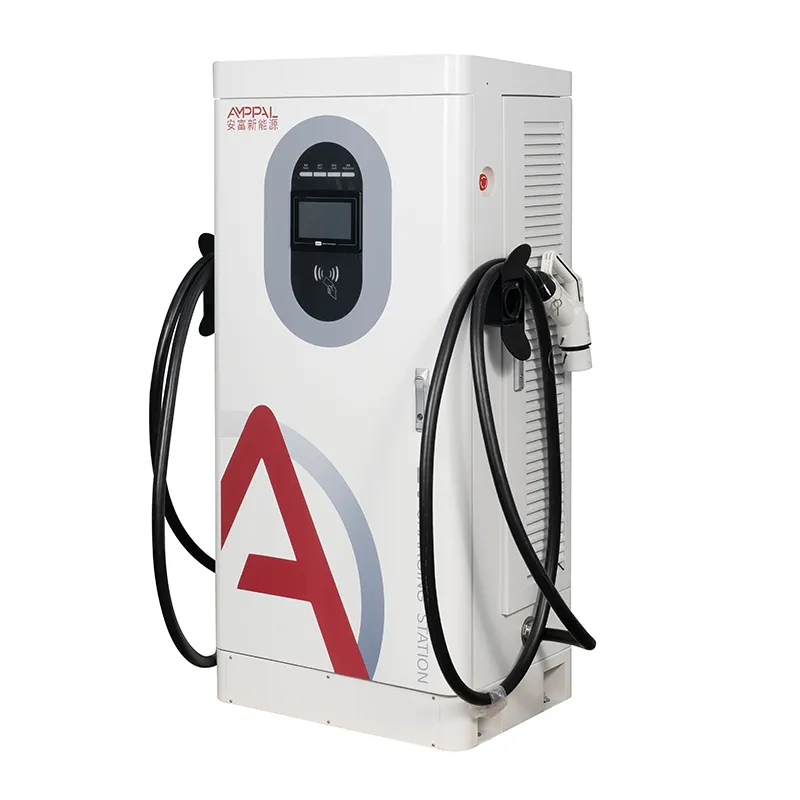

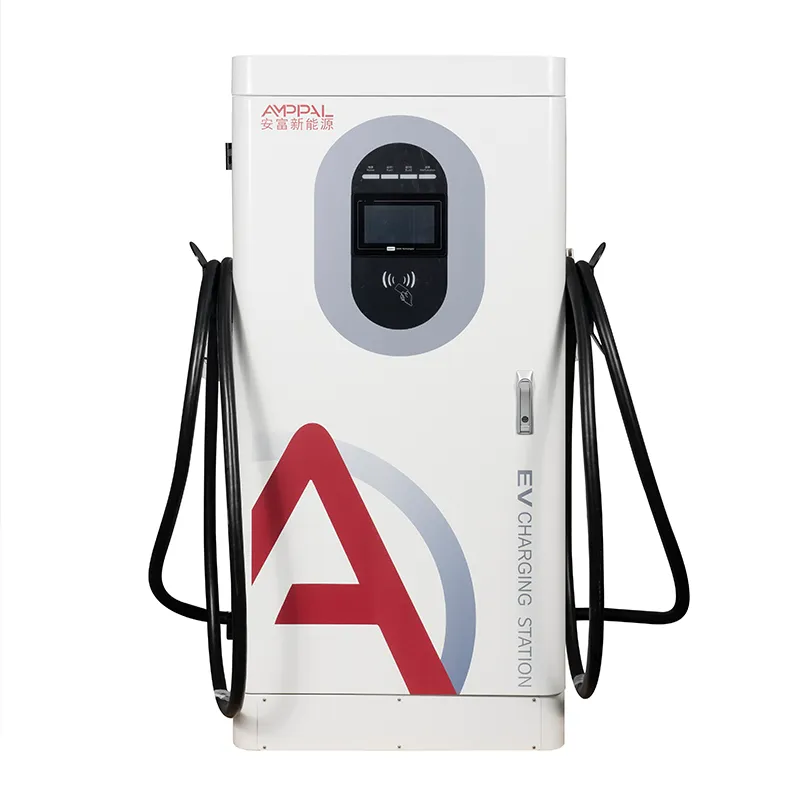

एक चार्जिङ स्टेशनले मात्र पैसा कमाउँछ जब सत्र समाप्त हुन्छ जुन भुक्तानीको साथ समाप्त हुन्छ - र त्यो भाग हो जुन धेरै 60kW विशिष्ट पानाहरू कहिल्यै कुरा गर्दैनन्। AMPPAL AF-DC-60-Y-B-O-4-H एक फ्लोर-स्ट्यान्डिङ एकीकृत DC फास्ट चार्जर हो, 1620 x 750 x 560 mm, चालकलाई भुक्तान गर्न चार तरिकाहरू सहित: क्रेडिट/डेबिट कार्ड टर्मिनल, QR स्क्यानिङ, RFID कार्डहरू, र प्लग एण्ड चार्ज।

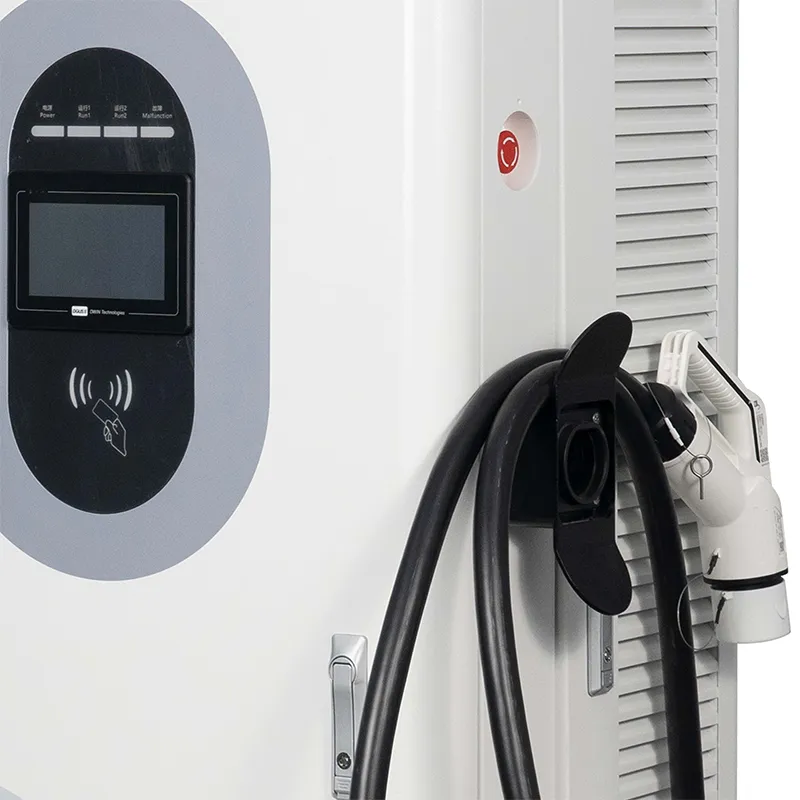

भुक्तान तह अन्तर्गत 300 देखि 1000V सम्म स्थिर शक्तिको साथ 200-1000VDC पावर स्टेज बस्छ, त्यसैले 400V र 800V कारहरू दुवै आफ्नो पूर्ण दरको नजिक चार्ज हुन्छन्। 7 इन्च टच स्क्रिनले सत्र चलाउँछ; OCPP 1.6j ओभर इथरनेट, 4G वा WiFi ले तपाईंको बिलिङ सफ्टवेयरमा हरेक लेनदेन बोक्छ।

60kW मा भुक्तानी किन यति धेरै महत्त्वपूर्ण छ? किनभने यी स्टेशनहरू सुविधा पसल, होटल चिट्ठा र साना व्यावसायिक साइटहरूमा बस्छन्, जहाँ ड्राइभर एक बन्दी फ्लीट प्रयोगकर्ता होइन - यदि एक पर्यटकले आफ्नो वालेटमा विधिको साथ भुक्तानी गर्न सक्दैन भने, तपाईंले सत्र र राजस्व गुमाउनुहुन्छ।

चालकले भुक्तान गर्न सक्ने चार तरिकाहरू, र किन साइटहरू जित्छ

कार्ड टर्मिनल: EU नेटवर्कहरूमा प्रयोग हुने मानक भुक्तानी टर्मिनलहरू स्वीकार गर्नुहोस् - तपाईंको अधिग्रहणकर्ताले निर्दिष्ट गरेको मोडेलमा स्वैप गर्नुहोस्, र जर्मनी वा फ्रान्समा कार्ड म्यान्डेटहरू सन्तुष्ट छन्।

7" स्क्रिनमा QR: ड्राइभरहरूले तिनीहरूको स्थानीय एप - खाडीमा Alipay-शैली वालेटहरू, दक्षिणपूर्व एशियामा GCash-शैली एपहरू - र तपाईंले छनौट गर्नुभएको गेटवेले बाँकीलाई व्यवस्थित गर्दछ।

RFID: एक फ्लीट प्रबन्धकले ड्राइभरहरूलाई कार्डहरू हस्तान्तरण गर्दछ र एप भुक्तानीहरू एक-एक गरी फिर्ता गर्नुको सट्टा एक मासिक बिल प्राप्त गर्दछ।

प्लग एण्ड चार्ज (ISO 15118): मिल्दो EVs स्वचालित रूपमा प्रमाणित हुन्छन् जब प्लग गरिएको हुन्छ, कुनै पनि स्क्रिनमा छुने छैन - विधि उत्तर अमेरिकी सञ्जालहरूले कडा धक्का दिइरहेका छन्।

OCPP 1.6j सेटलमेन्ट: अधिकार दिनुहोस्, कारोबार सुरु गर्नुहोस्, कारोबार रोक्नुहोस् र MeterValues ​​तपाईंको CPO ब्याकइन्डमा प्रवाहित हुन्छ, त्यसैले CSV ह्यान्ड-निर्यात नगरी राजस्व मिल्छ।

95% शिखर दक्षता र IP54 घेराले मेसिन कमाइ राख्छ: कम गर्मी हानि, कम धुलो प्रवेश, कम सेवा यात्रा।

प्राविधिक विनिर्देशहरू

जहाँ कार्ड-फर्स्ट र क्यूआर-फर्स्ट मार्केटहरूले यो एकाई डिप्लोय गर्दछ

जर्मनी, फ्रान्स र क्रोएसियामा इन्धन स्टेशनहरू र सुविधा स्टोरहरू, जहाँ नियामकहरूले प्लगको छेउमा काम गर्ने कार्ड रिडरको अपेक्षा गर्छन्।

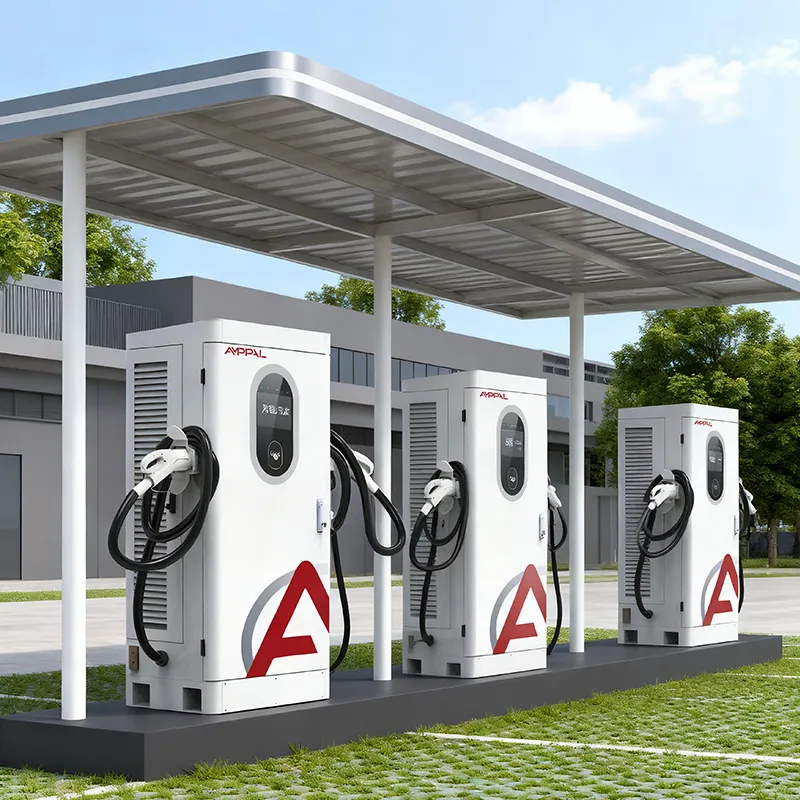

UAE र साउदी अरेबियामा मल र होटल कार पार्क, जहाँ QR भुक्तानी बानी हावी छ र 1620 mm क्याबिनेट एक मानक चंदवा अन्तर्गत फिट हुन्छ।

थाइल्यान्ड, भियतनाम र इन्डोनेसियामा रिसोर्ट पार्किङ, प्रत्येक यात्रामा फरक एप बोक्ने पर्यटकहरूलाई सेवा दिने।

लाइट फ्लीट डिपोहरू - डेलिभरी भ्यान र ट्याक्सीहरू - जहाँ प्रबन्धकहरूले चालक खर्च दावीहरू पछ्याउनको सट्टा RFID कार्डहरू जारी गर्छन्।

नगरपालिकाका चिट्ठाहरू र सुपरमार्केटको छतहरू जहाँ एउटा मेसिनले हार्डवेयर स्व्याप बिना भविष्यका प्लग र चार्ज कारहरू पूरा गर्नुपर्छ।

भुक्तानी-देखि-ब्याकइन्ड प्रवाह, चरण-दर-चरण

सत्र प्रवाह: ड्राइभर प्लग इन, RFID कार्ड, एप स्क्यान, कार्ड ट्याप वा प्लग एण्ड चार्ज ह्यान्डशेकको साथ प्रमाणीकरण गर्दछ, त्यसपछि चार्जरले तपाईंको ब्याकइन्ड विरुद्ध OCPP अधिकृत कल चलाउँछ। यदि जवाफ हो भने, 300-1000V स्थिर पावर सञ्झ्याल भित्र गाडीको अनुरोध गरिएको भोल्टेजमा पावर र्‍याम्पहरू, र स्टप ट्रान्जेक्शनले रेकर्ड बन्द नगरेसम्म MeterValues ​​धकेलिन्छ।

सेटलमेन्ट सफा रहन्छ किनभने चार्जरले एक्लै मूल्य दिँदैन - तपाईंको ब्याकएन्डले गर्छ। तपाईंले प्रति कनेक्टर, प्रति समय विन्डो वा प्रति प्रयोगकर्ता समूह ट्यारिफहरू सेट गर्नुहुन्छ, र एकाइले मात्र kWh मापन रिपोर्ट गर्दछ।

तपाईको आफ्नै सफ्टवेयर छैन? यो बक्स बाहिर मुख्यधारा OCPP प्लेटफार्महरु संग जोडिएको छ, र हाम्रो इन्जिनियरहरु कमिसन को समयमा क्षेत्रहरु मा तपाईको IT टोली हिंड्छन्।

फाइलमा प्रमाणपत्रहरू र हामीले प्रति ब्याच के परीक्षण गर्छौं

प्रमाणपत्रहरू: CE, CB, TUV, UL र CCC - अनुरोधमा यस मोडेलमा बाँधिएका प्रतिलिपिहरू।

ढुवानी गर्नु अघि, प्रत्येक एकाइले मोड्युल र कनेक्टरको तापक्रम रेकर्ड गरी पूर्ण लोडमा ४८ घण्टा चल्छ।

संलग्न नमूनाहरू 96-घण्टा नुन-स्प्रे कक्षमा बस्छन् र IP54 जाँचहरू पास गर्छन्; सञ्चालन ब्यान्ड -25C देखि +50C हो।

EN IEC 61851-1: 2019 र EN IEC 61851-23: 2014 को अनुपालनले 13 सुरक्षा कार्यहरू समेट्छ।

मिटरिङ प्रत्येक ब्याचमा अनियमित नमूनामा क्यालिब्रेसन-जाँच गरिन्छ, त्यसैले kWh मापन kWh मा बिल गरिन्छ।

निर्माण भित्र: कुण्डल देखि क्रेट सम्म 8 चरणहरू

चरण 1: FANUC रोबोटहरूसँग साझेदारी गरिएको लाइनहरूमा 1.5mm स्टिल एन्क्लोजरको CNC पंचिंग, झुकाउने र लेजर काट्ने।

चरण 2: पाउडर कोटिंग र उपचार; प्रमाणीकरणको लागि एउटै ब्याचबाट नुन-स्प्रे नमूना तानिन्छ।

चरण 3: AC इनपुट स्टेज र DC पावर मोड्युलहरू अलग-अलग लाइनहरूमा बनाइएका छन् - दुई कहिल्यै मिल्दैनन्।

चरण 4: SiC मोड्युलहरू, कनेक्टरहरू र कार्ड-रिडर आवासमा आगमन निरीक्षण।

चरण 5: टर्क-नियन्त्रित टर्मिनलहरूसँग तारहरू, त्यसपछि प्रत्येक जोडमा भिजुअल QC पास।

चरण 6: 40C एम्बियन्ट लगिङ आउटपुट, दक्षता र comms स्थिरतामा 48-घण्टा बर्न-इन।

चरण 7: फर्मवेयर फ्ल्यास, हाम्रो सर्भर विरुद्ध OCPP 1.6j परीक्षण, र सबै चार भुक्तानी मार्गहरूमा कार्यात्मक परीक्षणहरू।

चरण 8: प्याकिङ, प्यालेटाइजिङ र एक पूर्व ढुवानी फोटो रिपोर्ट।

साइजिङ गाइड: जब यो 60kW क्याबिनेटले यसको किप कमाउँछ

AF-DC-60-Y-B-O-4-H छान्नुहोस् जब तपाईंको साइटले प्रायः 400V यात्री EVs अपेक्षा गर्दछ, 30-60 मिनेटको सत्रहरू स्वीकार्य छन्, र तपाईंको मुख्य टाउको दुखाइ वाक-इन ड्राइभरहरूबाट पैसा सङ्कलन हो। खुद्रा, आतिथ्य र साना व्यापारिक साइटहरू यो प्रोफाइलमा फिट हुन्छन्, र चार भुक्तानी विधिहरूले सत्रको मृत्यु हुने सबैभन्दा सामान्य कारण हटाउँछन्।

यो उत्पादन तपाईंको लागि होइन यदि तपाईंको साइटले 800V ट्याक्सीहरू चलाउँछ जुन 20 मिनेटमा घुम्नै पर्छ - त्यहाँ 120kW वा 160kW एकाइले प्रति बे बढी कमाउँछ। यो विशुद्ध एप-मात्र नेटवर्कको लागि गलत छनोट हो जसले टर्मिनल स्लट कहिल्यै प्रयोग गर्दैन।

अझै निर्णय? हामीलाई देश, सवारी साधनको मिश्रण र तपाईंको प्राप्तकर्ता बताउनुहोस्, र हामी कन्फिगरेसन सिफारिस गर्नेछौं - कार्ड रिडर पूर्व-स्थापित वा तपाईंको टर्मिनलको लागि स्लट छोड्ने सहित।

किन अपरेटरहरूले पुनर्विक्रेता भन्दा सट्टा हामीबाट अर्डर गर्छन्

तपाईं Yueqing मा निर्मातासँग वार्ता गर्नुहुन्छ, अरू कसैको मूल्य सूची उद्धृत गर्ने बिचौलियासँग होइन।

OEM/ODM: तपाइँको लोगो, तपाइँको रङ, तपाइँको भुक्तान एप पूर्व कन्फिगर गरिएको - हार्डवेयर, सफ्टवेयर र एक प्लान्टबाट ब्रान्डिङ।

मानक एकाइहरू 15-20 कार्य दिनहरूमा जहाज; OEM ब्याचहरूले कलाकृति र परीक्षणको लागि 7-10 दिन थप्छन्।

नयाँ बजारहरूको लागि 1 इकाईबाट परीक्षण आदेशहरू; कन्टेनर-स्तर मूल्य निर्धारण एक पटक मोडेल आफैं प्रमाणित हुन्छ।

२-वर्षको वारेन्टी अन्तर्गत DHL/FedEx द्वारा स्पेयरहरू सारिन्छन्, र रिमोट डायग्नोस्टिक्सले तपाईंको बिलिङले प्रयोग गर्ने OCPP लिंकमा सवारी गर्छ।

प्याकिङ, लोडिङ र कागजी कार्य जुन यसको साथ जान्छ

प्रत्येक चार्जर स्क्रिन र कार्ड-रिडर क्षेत्र वरिपरि फोम क्र्याडलहरू सहित प्लाईवुड केसमा यात्रा गर्दछ। क्याबिनेट वजन लगभग 300 किलो छ; क्रेटले 60-80 किलोग्राम थप्छ, र 40HQ लेआउटको आधारमा 10-14 क्रेट लिन्छ।

हामी पूर्वनिर्धारित रूपमा FOB Ningbo वा शंघाई जहाज; CIF, CFR र DDP व्यवस्थित गर्न सकिन्छ। प्यालेट गर्नु अघि एक प्यालेट रेखाचित्र तपाईंको फर्वार्डरमा जान्छ।

क्रेटमा व्यावसायिक इनभ्वाइस, प्याकिङ सूची, उत्पत्तिको प्रमाणपत्र, CE/TUV प्रतिलिपिहरू र OCPP एकीकरण गाइड हुन्छ।

वारेन्टी, स्पेयर र फाइन प्रिन्ट तपाईंले पढ्नुपर्छ

युनिटमा दुई वर्ष। ध्यान दिनुहोस् कि भुक्तानी टर्मिनल पनि कभर गरिएको छ - कार्ड रिडरहरू भाग एकीकरणकर्ताहरू हुन् जुन प्रायः बहिष्कृत गरिएको मानिन्छ।

प्रतिस्थापन पार्ट्स DHL वा FedEx द्वारा पुष्टि दावी को दुई दिन भित्र बाहिर जान्छ; युरोपले तिनीहरूलाई सामान्यतया 3-5 कार्य दिनहरूमा देख्छ।

फर्मवेयर र OCPP प्यारामिटरहरू नेटवर्क लिङ्कमा टाढैबाट अद्यावधिक हुन्छन्; धेरै फिक्सहरू कुनै साइट भ्रमण आवश्यक पर्दैन।

पहिलो स्थापनाहरूको लागि भिडियो कमिसनिङ: तारिङ, ग्राउन्डिङ र ब्याकएन्ड जोडा तपाईंको प्राविधिकसँग प्रत्यक्ष जाँच गरियो।

वार्षिक मर्मत: वर्षमा दुई पटक हावा फिल्टरहरू सफा गर्नुहोस्, वर्षमा एक पटक रिटोर्क एसी इनपुट टर्मिनलहरू, QR क्षेत्र स्टिकरहरूबाट मुक्त राख्नुहोस्।

फिल्ड नोटहरू: मेसिनमा दायाँ बनाम गलत

गलत: क्याबिनेट माउन्ट गर्दै ताकि कार्ड टर्मिनलले सिधा दिउँसोको घामको सामना गर्छ, त्यसपछि पाठकलाई दोष दिँदै। दायाँ: यसलाई चन्दवा मुनि राख्नुहोस्; स्क्रिन र टर्मिनल पढ्न योग्य र चिसो रहन्छन्।

गलत: वेल्डिङ मेसिन र कम्प्रेसरहरूसँग साइट ट्रान्सफर्मर साझेदारी गर्दै। दायाँ: चार्जरलाई आफ्नै ब्रेकर दिनुहोस् र AC380V +-15% भित्र इनपुट राख्नुहोस्, जुन फराकिलो दायरा डिजाइनले सहन सक्छ।

गलत: QR कोडमा स्टिकर छोड्दै। दायाँ: स्क्यान क्षेत्र साप्ताहिक जाँच गर्नुहोस् - एक मृत QR ले टुटेको केबल भन्दा धेरै सत्रहरू मार्छ।

गलत: नेटवर्क प्लग तान्दै किनभने एउटा फर्मवेयर अद्यावधिक असफल भयो। दायाँ: पहिले हामीलाई कल गर्नुहोस्; धेरैजसो अद्यावधिक मुद्दाहरू OCPP लिङ्कमा मिनेटमा फिर्ता हुन्छन्।

गलत: प्लग एण्ड चार्ज प्रत्येक EV मा काम गर्छ भनी मान्दै। दायाँ: यसलाई ISO 15118-सक्षम वाहन र सक्षम ब्याकइन्ड चाहिन्छ; RFID र कार्ड सार्वभौमिक फलब्याक रहन्छ।

तीन खरीददारहरू, तीन बजारहरू, वास्तविक प्रतिक्रिया

क्रोएसियाका एक इन्धन खुद्रा विक्रेताले मार्च 2025 मा दुई राजमार्ग फोरकोर्टहरूमा AF-DC-60-Y-B-O-4-H एकाइहरूसँग तीनवटा एप-मात्र चार्जरहरू प्रतिस्थापन गरे। कार्ड भुक्तानीहरू एक महिना भित्र सत्रहरूको शून्यबाट 40% मा उक्लियो, र तिनीहरूको एकाउन्टेन्टले म्याचिङको सट्टा ब्याकएन्डबाट सेटलमेन्ट रिपोर्टहरू तान्छन्। तिनीहरूको गुनासो: 7" स्क्रिनले गर्मीमा फिंगरप्रिन्टहरू छिटो सङ्कलन गर्दछ।

दुबईको एक होटल समूहले दुईवटा सम्पत्तिहरूमा आठ इकाइहरू स्थापना गर्‍यो, प्रायः QR भुक्तानीमा निर्भर। फ्रन्ट डेस्कले कर्मचारी सवारीका लागि उपयोगी RFID कार्डहरू फेला पार्यो। मर्मत पर्यवेक्षकले क्याबिनेटलाई स्थानान्तरण गर्न भारी भएको टिप्पणी गर्दछ - कंक्रीट खन्यानु अघि स्थानको योजना बनाउनुहोस्।

मलेसियाको एउटा ट्याक्सी सहकारीले RFID फ्लीट कार्डको साथ आफ्नो डिपोमा छ वटा युनिटहरू चलाउँछ। 400V ट्याक्सीहरूमा औसत सत्र 42 मिनेट हो, र राजस्व मेलमिलाप साप्ताहिकबाट वास्तविक-समयमा गयो। ग्रिप: ड्राइभरहरूले सत्रको अन्त्य-बिप रातमा धेरै चर्को आवाज पाए, जुन अपरेटरले ब्याकएन्डबाट कम गर्यो।

FAQ

प्रश्न: के यो चार्जरले हरेक युरोपेली देशमा कार्ड भुक्तानी लिन सक्छ?

A: क्याबिनेटले EU नेटवर्कहरूमा प्रयोग हुने मानक भुक्तानी टर्मिनलहरू स्वीकार गर्दछ; स्थानीय नियमहरूको पालना (जस्तै जर्मनीको क्यालिब्रेसन कानून) टर्मिनल र प्राप्तकर्तामा निर्भर गर्दछ जुन तपाईंले यसलाई जोड्नुहुन्छ। हामी तपाईंलाई उपयुक्त मोडेल छनोट गर्न मद्दत गर्छौं।

Q: प्लग र चार्जले बक्स बाहिर काम गर्छ?

A: हार्डवेयरले ISO 15118 लाई समर्थन गर्दछ, तर प्लग एण्ड चार्जलाई पनि तपाइँको ब्याकइन्डमा सक्षम गरिएको सम्झौता प्रमाणपत्र र उपयुक्त गाडी चाहिन्छ। हामी ढुवानी अघि हाम्रो प्रयोगशाला चार्जरमा ह्यान्डशेक परीक्षण गर्छौं।

प्रश्न: म यसलाई मेरो अवस्थित OCPP प्लेटफर्ममा कसरी जडान गर्न सक्छु?

A: 7" स्क्रिन सेटिङहरूमा वा हाम्रो वेब उपकरण मार्फत सर्भर URL र प्रमाणहरू सेट गर्नुहोस्; चार्जरले इथरनेट, 4G वा WiFi मा OCPP 1.6j लाई समर्थन गर्दछ। धेरैजसो प्लेटफर्महरूले यसलाई मिनेटमा पहिचान गर्दछ।

प्रश्न: के चालकहरूले स्थानीय QR एपहरू जस्तै STC Pay वा GCash मार्फत भुक्तानी गर्न सक्छन्?

A: हो - QR भुक्तानीहरू तपाइँको भुक्तानी गेटवे द्वारा प्रशोधन गरिन्छ; चार्जरले तपाइँको प्रदायकले उत्पन्न गरेको QR कोड प्रदर्शन गर्दछ। हामी तपाईंको टोलीसँग गेटवे अन्तिम बिन्दु कन्फिगर गर्छौं।

प्रश्न: भुक्तानी चरणमा सत्र असफल भयो भने के हुन्छ?

A: चार्जरले प्रमाणीकरण प्रयास र विफलता कोड लग गर्छ। धेरैजसो असफलताहरू म्याद सकिएको RFID कार्ड वा खराब रूपमा फोटो खिचिएको QR हुन् - दुबै लेनदेन लगमा देखिने।

प्रश्न: व्यस्त स्थानको लागि 60kW पर्याप्त छ?

A: 30-60 मिनेट सत्रहरूको साथ खुद्रा र होटल साइटहरूको लागि, हो। यदि तपाइँ प्रति दिन 8-10 कारहरू प्रति बे भन्दा माथि शिखर लामहरू आशा गर्नुहुन्छ भने, उच्च-शक्तिको मोडेल वा दोस्रो इकाईलाई विचार गर्नुहोस्।

प्रश्न: के तपाइँ यो मोडेल अनुकूलन रंग वा लोगो संग प्रस्ताव गर्नुहुन्छ?

A: हो, OEM ब्रान्डिङ मानक हो - पाउडर कोट रंग, लोगो र अनुप्रयोग नाम सबै अनुकूलित गर्न सकिन्छ; नेतृत्व समय लगभग 7-10 काम दिन थप्छ।

Q: कारखाना मूल्य निर्धारणको लागि न्यूनतम आदेश के हो?

A: परीक्षण आदेशहरू मानक मूल्य निर्धारणमा 1 एकाइमा सुरु हुन्छ; कन्टेनर-मात्रा आदेशहरू (10+ एकाइहरू) थोक मूल्य निर्धारण अनलक गर्नुहोस्। हालको मूल्य सूचीको लागि सोध्नुहोस्।
