60kW All-in-One DC EV फास्ट चार्जर व्यावसायिक फ्लीट्सका लागि

यो चार्जर के हो, र यसले तपाइँको ग्रिडलाई के सोध्छ

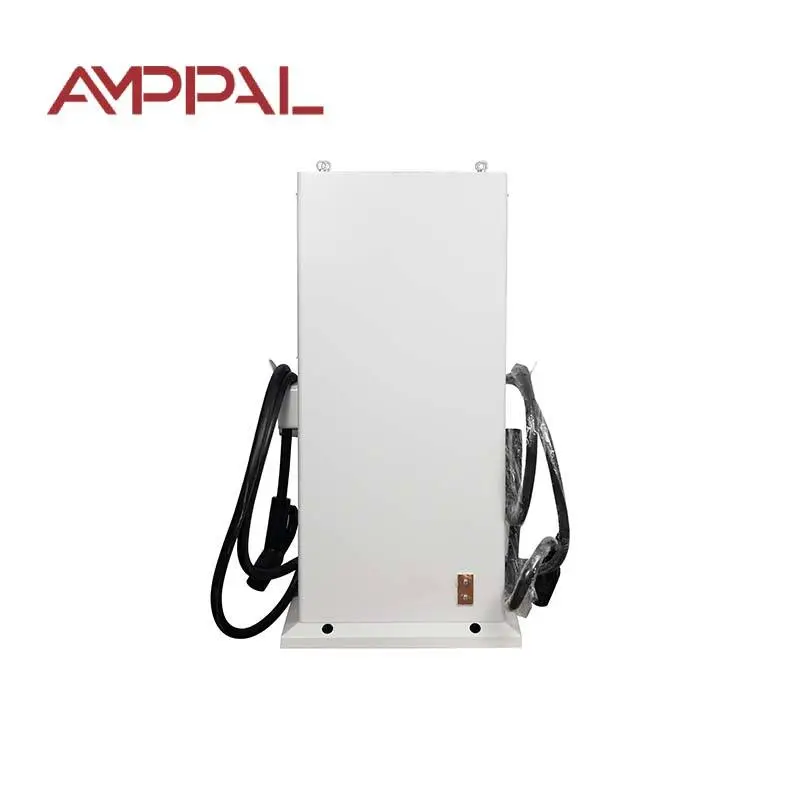

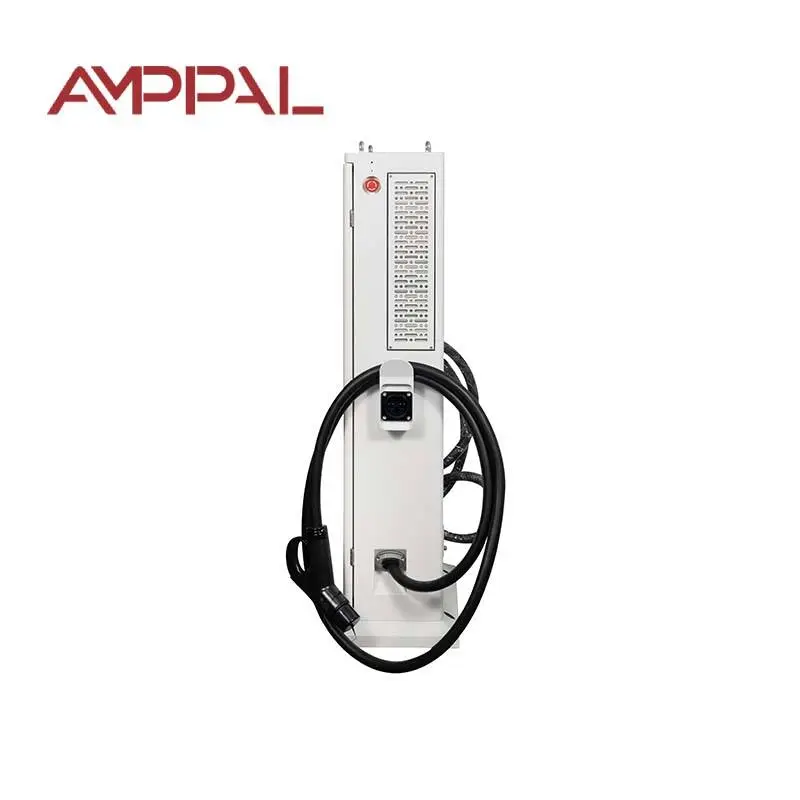

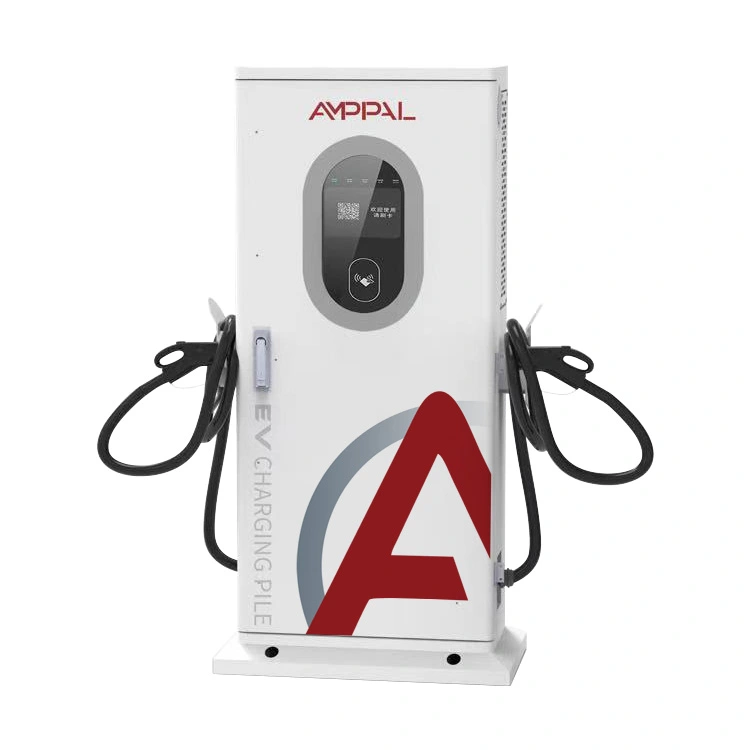

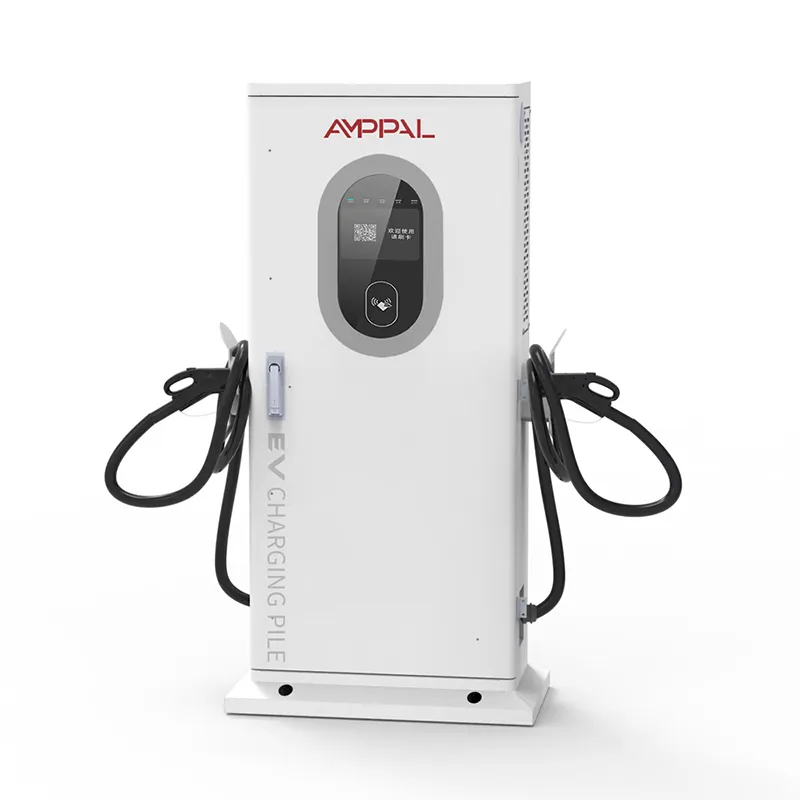

तपाईंले 60kW चार्जर किन्नु अघि, यसले कार चार्ज गर्न सक्छ कि छैन भन्ने प्रश्न विरलै हुन्छ - यसले तपाइँको ट्रान्सफर्मर, तपाइँको फेज ब्यालेन्स र तपाइँको डिमांड चार्जलाई के गर्छ। AF-DC-060-Y-B-O-3/4/5-H एक फ्लोर-स्ट्यान्डिङ एकीकृत DC फास्ट चार्जर आकारको 1517 x 650 x 300 mm आकारको आधार सहित, 60kW 200-1000VDC मा 133A सम्म AC380V%-phase +/3-पुट तीनमा डेलिभर गर्दछ।

पूर्ण लोडमा यसले प्रति चरण लगभग 90A तान्छ - सही आंकडा तपाईंको स्थानीय भोल्टेज र पावर कारकमा निर्भर गर्दछ। त्यो संख्या, कति इकाइहरू एकै पटक चल्छन्, तपाईंको परियोजनाको वास्तविक विशिष्टता हो।

किन साइट प्लानरहरूले यो 60kW एकाई छनौट गर्छन्

एक व्यवस्थित भोक: लगभग 90A प्रति चरणको मतलब एक इकाईले प्रायः अवस्थित 100A सेवामा फिट हुन्छ, सिभिल कार्यहरू सानो राखेर।

133A अधिकतम आउटपुट वर्तमान भ्यान र हल्का ट्रकहरूमा पुग्छ, कार मात्र होइन - हालको दायराले ठूला सवारीहरूलाई 60kW छिटो महसुस गराउँछ।

OCPP 1.6/2.0 लोड व्यवस्थापन हुकहरू सहित: एक साइट नियन्त्रकले कुल साइट पावर र अनुक्रम एकाइहरू क्याप गर्दछ - कसरी तपाईंले चारको लागि आकारको ट्रान्सफर्मरमा छवटा चार्जरहरू निचोड गर्नुहुन्छ।

95% शिखर दक्षता भनेको कम खरिद गरिएको ऊर्जा क्याबिनेट तापमा परिणत हुन्छ र ब्याट्रीमा बढी पुग्छ।

एउटा स्लिम १५१७ x ६५० x ३०० मिमी स्तम्भ - छ इकाइहरूले साइटलाई हावी नगरी फोरकोर्ट पर्खालमा लाइन लगाउँछन्।

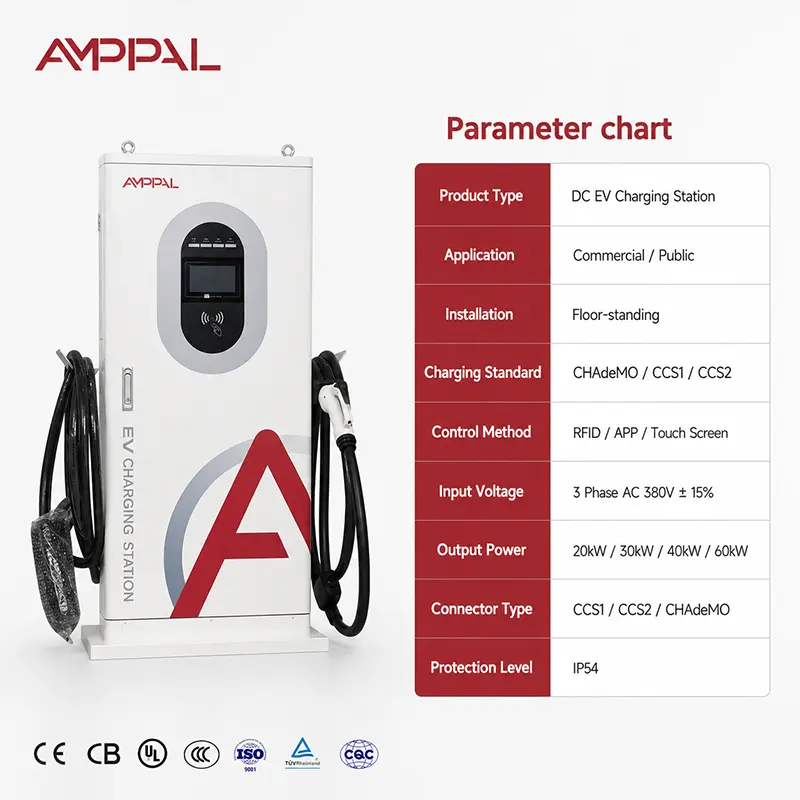

प्राविधिक विनिर्देशहरू - 60kW, AF-DC-060-Y-B-O-3/4/5-H

पाँच साइटहरू जहाँ 60kW ले यसको Keep कमाउँछ

राजमार्ग सेवा क्षेत्रहरू: 20-40 मिनेट सत्रहरू 60kW सूट, र प्रति दिशा दुई इकाइहरूले 120kW ग्रिड प्रतिबद्धता बिना लामहरू चलिरहन्छ।

ट्याक्सी र राइड-हेल हबहरू: 60kW ले कफी ब्रेकमा ट्याक्सी घुमाउँछ, र 133A ले ठूला ई-हेलिङ भ्यानहरूलाई मद्दत गर्छ।

डिलिवरी भ्यानसहितको लजिस्टिक डिपोहरू: बिच-शिफ्ट टप-अपहरू 60kW मा 30-60 kWh ब्याट्रीहरू ह्यान्डल गर्छन्।

पायलटबाट पूर्ण निर्माणमा बहु-इकाई फोरकोर्ट स्केलिङ: दुईबाट सुरु गर्नुहोस्, उपयोग बढ्दै जाँदा जोडीहरू थप्नुहोस् - उही मोडेल, उही ग्रिड गणित।

सौर्य-प्लस-स्टोरेज हाइब्रिड साइटहरू: चार्जरले सौर्य विन्डोको समयमा 60kW लिन्छ र रातमा लोड व्यवस्थापन मार्फत थ्रोटल गर्दछ।

कसरी इकाईले तपाइँको ग्रिडसँग कुरा गर्छ

इनपुट स्टेज सक्रिय पावर कारक सुधारको साथ तीन-चरण रेक्टिफायर हो, त्यसैले हालको ड्र आदर्श रेखाको नजिक रहन्छ: 60,000 W 380 V द्वारा विभाजित, मूल तीन, दक्षता र शक्ति कारक - लगभग 90A प्रति चरण अभ्यासमा। उपयोगिता अनुप्रयोग र ब्रेकर जाँचको लागि त्यो आंकडा राख्नुहोस्।

आउटपुट प्रति गाडी नियन्त्रण गरिन्छ: एकाइले BMS सँग भोल्टेज वार्ता गर्छ र ब्याट्रीले यसलाई स्वीकार गरेपछि 133A सम्मको वर्तमानलाई नियमित गर्दछ। चार्ज कर्भहरू माथिको छेउमा समतल हुन्छन्, त्यसैले दुईवटा कारहरू सँगै 60kW भन्दा कम तान्छन् - वास्तविक माग सामान्यतया नेमप्लेट योगभन्दा कम हुन्छ, जसले एकसाथ कारकहरूलाई वैध बनाउँछ।

बहु-इकाई साइटहरूको लागि, OCPP लिङ्क हार्डवेयर भन्दा बढी महत्त्वपूर्ण छ: एक नियन्त्रकले साइट क्याप सेट गर्दछ - छ इकाइहरूमा 240kW भन्नुहोस् - र एकाइहरूले यसलाई गतिशील रूपमा साझेदारी गर्छन्। यसले तपाइँको ट्रान्सफर्मरलाई एक साइज स्टेपले काट्न सक्छ र तपाइँको माग चार्ज यसको साथ।

अनुपालन र कारखाना परीक्षण प्रमाण

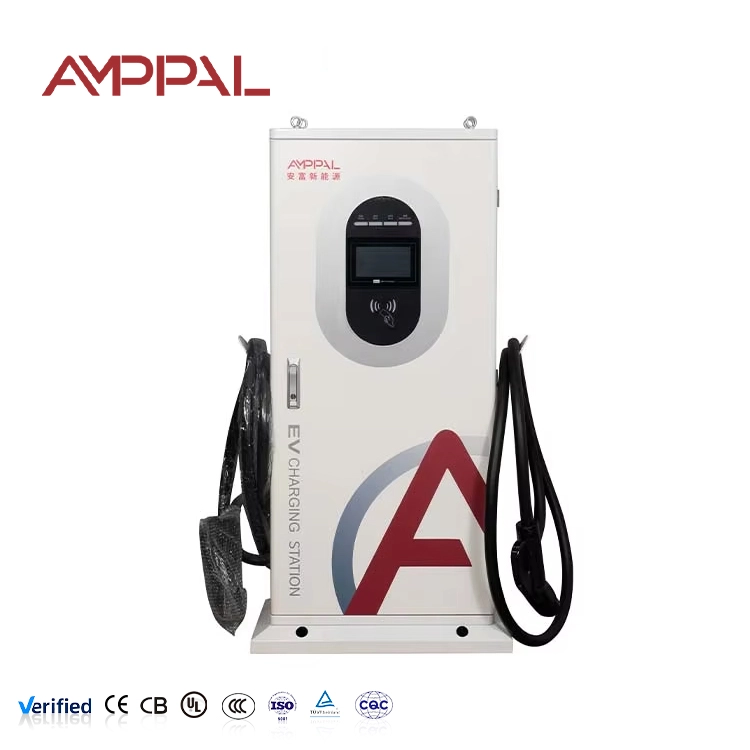

अनुपालन सेट: युरोपको लागि CE र TUV, अन्तर्राष्ट्रिय टेन्डरहरूको लागि CB, घरमा CCC, US परियोजनाहरूको लागि अनुरोधमा UL।

IP54 धुलो र स्प्ल्याश परीक्षण हाम्रो च्याम्बरमा हुन्छ; मूल्याङ्कन परीक्षण गरिएको छ, अनुमान गरिएको छैन।

प्रत्येक उत्पादन ब्याचबाट 96-घण्टा नुन स्प्रे नमूनाले तटीय र औद्योगिक साइटहरूलाई कोटिंग विफलताबाट जोगाउँछ।

प्रत्येक इकाईले 40 डिग्री सेल्सियसमा 24-घण्टा पूर्ण-लोड बर्न-इन पूरा गर्दछ; 94% भन्दा कम दक्षता भनेको पुन: काम गर्नु हो, ढुवानी होइन।

DC मिटर ट्रेसेबल सन्दर्भ विरुद्ध क्यालिब्रेट गरिएको छ; प्रमाणपत्र एकाइ संग जहाज।

कारखाना भित्र: कसरी 60kW एकाइ भेला हुन्छ

पाना स्टिललाई सीएनसी मेसिन र लेजर कटरले पञ्च, काटेर फोल्ड गरी पाउडर लेपित गरिन्छ।

साल्ट स्प्रे नमूनाहरू ब्याचबाट तानिन्छ र एसेम्बली सुरु हुनुभन्दा 96 घण्टा अघि परीक्षण गरिन्छ।

AC इनपुट खण्ड र 60kW DC स्ट्याक टर्क-नियन्त्रित उपकरणहरूसँग छुट्टै लाइनहरूमा बनाइएको छ।

कन्ट्रोल बोर्ड, DC मिटर र OCPP 1.6/2.0 संचार मोड्युल कागजात गरिएको तालिकामा तार गरिएको छ।

फर्मवेयर चमकिएको छ; पूर्ण 133A आउटपुट पथ इलेक्ट्रोनिक लोड विरुद्ध प्रमाणित गरिएको छ, ब्याट्री होइन।

चिसो र तातो च्याम्बर 40 C मा 24-घण्टा फुल-लोड बर्न-इन अघि चल्छ।

IP54 gaskets, ग्रंथि र ढोका सील निरीक्षण गरिन्छ; छ-दिशा पानी स्प्रे निम्नानुसार छ।

क्यालिब्रेसन प्रमाणपत्र जारी गरियो, इकाई क्रेटेड।

साइट योजना गाइड: 2 एकाइ देखि 6 सम्म

ट्रान्सफर्मरबाट सुरु गर्नुहोस्। पूर्ण लोडमा दुई इकाइहरूलाई प्रति चरण संयुक्त रूपमा लगभग 180A चाहिन्छ - सामान्यतया हेडरूमको साथ 100 kVA ट्रान्सफर्मर, वा यदि तपाईंको साइटमा पहिले नै तीन-चरण क्षमता छ भने अवस्थित सेवा। चार इकाइहरू: लगभग 360A प्रति चरण, जसले तपाईंलाई 160-200 kVA ट्रान्सफर्मरमा धकेल्छ।

नेमप्लेट अंकगणितको लागि आकार नगर्नुहोस्। 0.6-0.8 को एक साथ कारक यथार्थवादी छ किनभने सत्रहरू स्वाभाविक रूपमा डगमगाउँछन्; लोड व्यवस्थापनले तपाईंलाई वास्तविक शिखरको नजिक डिजाइन गर्न दिन्छ। चरण सन्तुलन पनि महत्त्वपूर्ण छ: एक पटकमा एक एकाइहरू थप्नुहोस् र वैकल्पिक चरणहरू ताकि साइट सन्तुलित रहन्छ - एक असंतुलित साइटले उच्च घाटा र यात्रा उपद्रव त्रुटिहरू तिर्छ।

अन्तमा, माग शुल्क: उपयोगिताहरूले महिनाको उच्चतम 15-मिनेट शिखर छुट्टै बिल गर्दछ। एउटा झ्यालको लागि 360kW तान्ने छ वटा एकाइहरूले मासिक वास्तविक पैसा खर्च गर्छन्, एक पटक होइन। चार्जिङ विन्डोको समयमा सौर्य र एक मामूली ब्याट्री बफरले त्यो शिखरलाई सेभ गर्छ; OCPP लिङ्क भनेको नियन्त्रकलाई स्वचालित रूपमा गर्न दिन्छ।

किन आयातकर्ताहरूले AMPPAL लाई उनीहरूको छोटो सूचीमा राख्छन्

नमूना आदेश 3-5 कार्य दिन भित्र जहाज; कन्टेनर ढुवानी अर्डर पुष्टि पछि 15-20 काम दिन छोड्छ।

एक नमूना एकाइ भन्दा बाहिर कुनै न्यूनतम; भोल्युम मूल्य निर्धारण 10 मा सुरु हुन्छ, र 30/40/60kW मोडेलहरू एउटा कन्टेनरमा यात्रा गर्न सक्छन्।

अनुकूलन: तपाईंको लोगो, तपाईंको पेन्ट रङ, तपाईंको भुक्तानी एप, तपाईंको लेबलहरू।

हामी इनभ्वाइस, प्याकिङ सूची, CE/TUV प्रमाणपत्रहरू, परीक्षण रिपोर्टहरू र प्रत्येक ढुवानीसँग उत्पत्तिको प्रमाणपत्र प्रदान गर्छौं।

ट्र्याक रेकर्ड तपाईंले जाँच गर्न सक्नुहुन्छ: 2014 देखि 1 मिलियन+ एकाइहरू, 200+ स्टेशनहरू AMPPAL आफैंद्वारा सञ्चालित छन्, र साउदी अरबको NEOM ग्रीन हाइड्रोजन परियोजनामा ​​500 तरल-कुल्ड एकाइहरू।

निर्यात प्याकिंग र भाडा सर्तहरू

प्रत्येक क्रेटले एउटा प्यालेट स्थिति ओगटेको छ: चार-तर्फी आधारमा काठको फ्रेम, फुटप्रिन्टमा फोम-ब्लक गरिएको र समुद्री खुट्टाको लागि आर्द्रता बेरिएको। चार्जिङ केबल कुण्डल र स्ट्र्याप गरिएको छ त्यसैले कनेक्टर सुरक्षित रहन्छ।

लगभग दस क्रेटहरू 20-फिट कन्टेनरमा फिट हुन्छन्, लगभग 24 एक 40-फिट उच्च-क्यूब भित्ता-माउन्ट गरिएको मोडेलहरूसँग मिसाइएको हुन्छ। प्रत्येक ढुवानी लोडिङ समयमा फोटो खिचिएको छ।

हामी EXW Yueqing, FOB Ningbo र CIF-देखि-पोर्ट विकल्पहरू उद्धृत गर्छौं; Ningbo मा फ्रेट फर्वार्डरहरू AMPPAL क्रेटहरू राम्ररी जान्दछन्।

डेलिभरी पछि सेवा र समर्थन

प्रत्येक एकाइले दुई वर्षको वारेन्टी लिन्छ। छ-एकाइ साइटमा हामी हरेक पटक केहि असफल हुँदा एयर फ्रेटमा भर पर्नुको सट्टा स्थानीय रूपमा एउटा अतिरिक्त मोड्युल होल्ड गर्न सिफारिस गर्छौं।

8+ वर्षको स्टक गरिएको स्पेयरहरू: स्क्रिनहरू, बन्दुकहरू, फ्यानहरू, फिल्टरहरू, नियन्त्रण बोर्डहरू - धेरैजसो एक हप्ता भित्र आइपुग्छन्।

रिमोट फर्मवेयर अपडेटहरू र OCPP 1.6/2.0 कन्फिगरेसन समर्थन इमेल वा व्हाट्सएप मार्फत एकै दिनको जवाफको साथ।

साइट-योजना मद्दत समावेश: हाम्रा इन्जिनियरहरूले तपाइँको ट्रान्सफर्मरको आकार, केबल तालिका र चरण योजनाको समीक्षा गर्नु अघि तपाइँले गुणाहरू अर्डर गर्नुहुन्छ।

वार्षिक सेवा चेकलिस्ट: प्रत्येक 1-3 महिना फिल्टर सफाई, टर्क जडान वार्षिक, लोड व्यवस्थापन सेटिङ्स को त्रैमासिक समीक्षा।

स्थापना त्रुटिहरू (गलत / सही)

गलत: फेज रोटेशन मान्दा कुनै फरक पर्दैन किनभने एकाईले आफैलाई सच्याउछ। दायाँ: ऊर्जा दिनु अघि L1-L2-L3 रोटेशन प्रमाणित गर्नुहोस्; रिभर्स रोटेशनले एकाइमा गल्ती गर्छ र इनपुट स्टेजलाई हानि पुर्‍याउन सक्छ।

गलत: सबै नयाँ एकाइहरूलाई एउटै चरणमा जडान गरि तारिङ सरल राख्न। दायाँ: चरणहरूमा एकाइहरू वितरण गर्नुहोस्; सन्तुलित साइटले उपद्रव यात्राबाट जोगाउँछ र कम घाटा तिर्छ।

गलत: ठ्याक्कै ब्रेकर रेटिङमा आपूर्ति केबलको साइजिङ। दाँया: रन लम्बाइमा भोल्टेज ड्रपको लागि अनुमति दिनुहोस् - टर्मिनलहरूमा AC380V +/- 15% तल, एकाइ derates वा त्रुटिहरू।

गलत: ग्रिड काम गर्दा पोर्टेबल जेनेरेटरबाट चार्जर चलाउँदै। दायाँ: स्थिर तीन-चरण आपूर्ति प्रयोग गर्नुहोस्; जनरेटर फ्रिक्वेन्सी बहावले इनपुट सुरक्षाहरूलाई भ्रमित गर्दछ।

गलत: साइट क्याप बिना सबै छ इकाइहरू सक्षम गर्दै। दायाँ: ट्रान्सफर्मरको वास्तविक क्षमतामा OCPP लोड व्यवस्थापन क्याप सेट गर्नुहोस् - त्यो 200 kVA र 400 kVA ट्रान्सफर्मर बीचको भिन्नता हो।

साइट मालिक रिपोर्टहरू

सेलान्गोर, मलेसिया (जुलाई 2025) मा एक रसद अपरेटरले आफ्नो डेलिभरी भ्यानको लागि 100 kVA सेवामा दुई इकाइहरू सुरु गर्यो। उहाँ भन्नुहुन्छ कि 133A आउटपुटले रुटहरू बीचको एक घण्टामा आफ्नो 60 kWh भ्यान चार्ज गर्दछ - र लोड व्यवस्थापन क्यापको मतलब कुनै ट्रान्सफर्मर अपग्रेड हुँदैन। उसको गुनासो: उसको तेस्रो-पक्ष ब्याकएन्डको साथ प्रारम्भिक OCPP सेटअपले सहज बनाउन दुई समर्थन सत्रहरू लिएको थियो; हामी अब अनुरोधमा कारखानामा ब्याकइन्ड पूर्व-कन्फिगर गर्छौं।

Zaragoza, स्पेन (अक्टोबर 2025) मा एक सेवा-क्षेत्र अपरेटरले राजमार्ग स्टपमा चार इकाइहरू चलाउँछन् र हाम्रा इन्जिनियरहरूले 240kW साइट क्याप सेट गरेपछि उनको माग चार्ज 23% घटेको देख्यो। उसको पकड: एक महिनामा उसले सबै चारवटा अटोमा छोड्यो र दुई इकाइहरू एउटै 15-मिनेट विन्डोमा समाप्त भयो, शिखरमा स्पाइक गर्दै - अचम्मको सेटिङले यसलाई ठीक गर्यो।

मोन्टेरी, मेक्सिको (फेब्रुअरी 2026) मा एक साइट विकासकर्ताले 300 kVA ट्रान्सफर्मर र सोलारको साथ छ-इकाई फोरकोर्टको योजना बनाए। तीन महिना पछि उनको प्रतिक्रिया: चरण-ब्यालेन्स कार्यपत्रले पुन: कार्य बचत गर्यो - उनको पहिलो इलेक्ट्रीशियनले एक चरणमा तीन इकाइहरू राखेका थिए। उनको नोट: लगभग 20 सेकेन्डको टच स्क्रिन बुट समय लाममा लामो लाग्छ; फर्मवेयर अपडेटले यसलाई १० भन्दा कममा काट्छ।

FAQ - ग्रिड, ट्रान्सफर्मर र बहु-इकाई योजना

Q: ग्रिडबाट एउटा 60kW एकाइले कति विद्युत् निकाल्छ?

A: लगभग 90A प्रति चरण पूर्ण लोडमा, तपाईंको स्थानीय भोल्टेज र पावर कारकमा निर्भर गर्दै; सही चित्र नेमप्लेटमा र स्थापना पुस्तिकामा छ।

प्रश्न: के म अवस्थित 100A तीन-चरण सेवामा एउटा 60kW एकाइ चलाउन सक्छु?

A: प्राय: हो, यदि कुनै पनि भारीले त्यो सेवा साझा गर्दैन र भोल्टेज ड्रपबाट बच्नको लागि रन पर्याप्त छ; पहिले स्पेयर क्षमता प्रमाणित गर्न एक इलेक्ट्रीशियन छ।

Q: 200 kVA ट्रान्सफर्मरले कति 60kW एकाइहरूलाई समर्थन गर्न सक्छ?

A: लगभग चार पूर्ण एक साथ लोडमा, वा 240-260kW वरिपरि लोड व्यवस्थापन क्यापको साथ पाँच देखि छ र यथार्थवादी सत्र अचम्मलाग्दो।

प्रश्न: डिमांड चार्ज के हो र यसले मलाई कसरी असर गर्छ?

A: उपयोगिताहरू महिनाको उच्चतम 15-मिनेटको औसत माग छुट्टै बिल; एउटा विन्डोको लागि 360kW तान्ने छ वटा युनिटहरूले तपाइँलाई मासिक खर्च गर्छ। साइट क्याप्स, अचम्मलाग्दो र सौर्य/ब्याट्रीले यसलाई सेभ गर्नुहोस्।

Q: के चार्जरले अन्य ब्रान्डहरूसँग लोड व्यवस्थापन समर्थन गर्दछ?

A: OCPP 1.6/2.0 मार्फत एकाइहरूले साइट नियन्त्रक सुन्छन्; यदि नियन्त्रकले सबैसँग OCPP बोल्छ भने मिश्रित-ब्रान्ड फ्लीट्सले काम गर्छ।

प्रश्न: के म बिजुली डिजाइन पुन: नगरी पछि एकाइहरू थप्न सक्छु?

A: पहिलो दिनबाट अन्तिम गणनाको लागि ट्रान्सफर्मर र केबल तालिकाको योजना बनाउनुहोस्; पछि एकाइहरू थप्नु भनेको मेकानिकल स्थापना र नियन्त्रक परिवर्तन हो।

प्रश्न: के यो इकाईले साइटमा सौर्य र ब्याट्रीहरूसँग काम गर्छ?

A: हो - यो साइटले आपूर्ति गर्ने जुनसुकै कुराबाट शुल्क लिन्छ, र OCPP ले नियन्त्रकलाई पीक ट्यारिफ विन्डोहरूमा सौर्य र क्याप ग्रिड ड्रलाई प्राथमिकता दिन्छ।

Q: 133A आउटपुट किन हुन्छ जब एकाइ मात्र 60kW हुन्छ?

A: किनभने आउटपुट भोल्टेज 200-1000VDC भिन्न हुन्छ; 450V मा 60kW चार्जरलाई लगभग 133A चाहिन्छ। त्यो हालको मूल्याङ्कनले यसलाई 400V-क्लासका गाडीहरूको लागि छिटो बनाउँछ।
