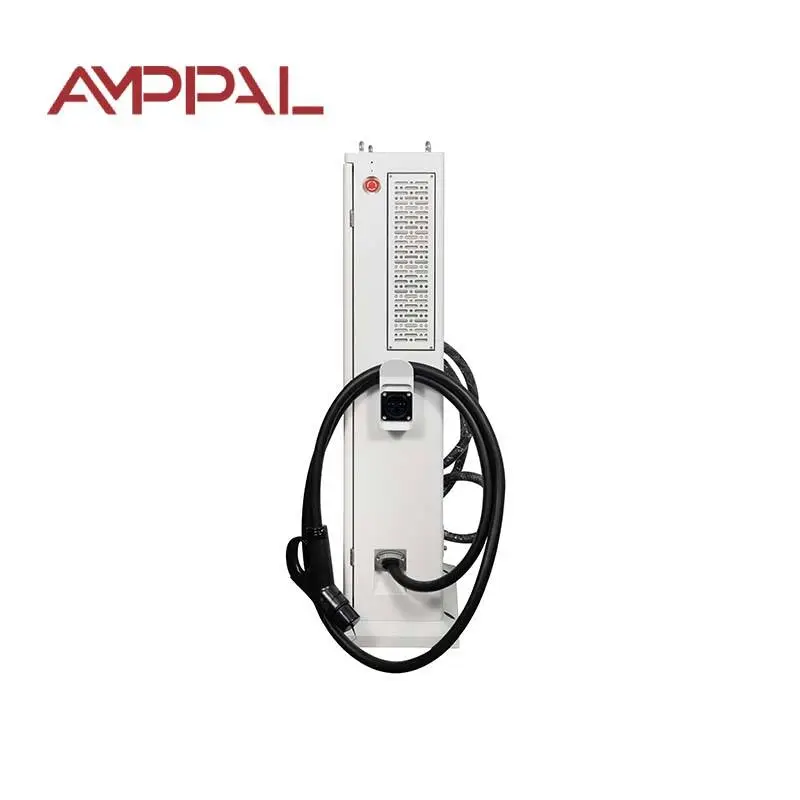

20kW कम्प्याक्ट इन्टिग्रेटेड DC EV चार्जिङ स्टेशन रिटेल पार्किङका लागि

एक चार्जिङ पोस्ट अपरिचितहरू द्वारा प्रयोग गर्न निर्मित

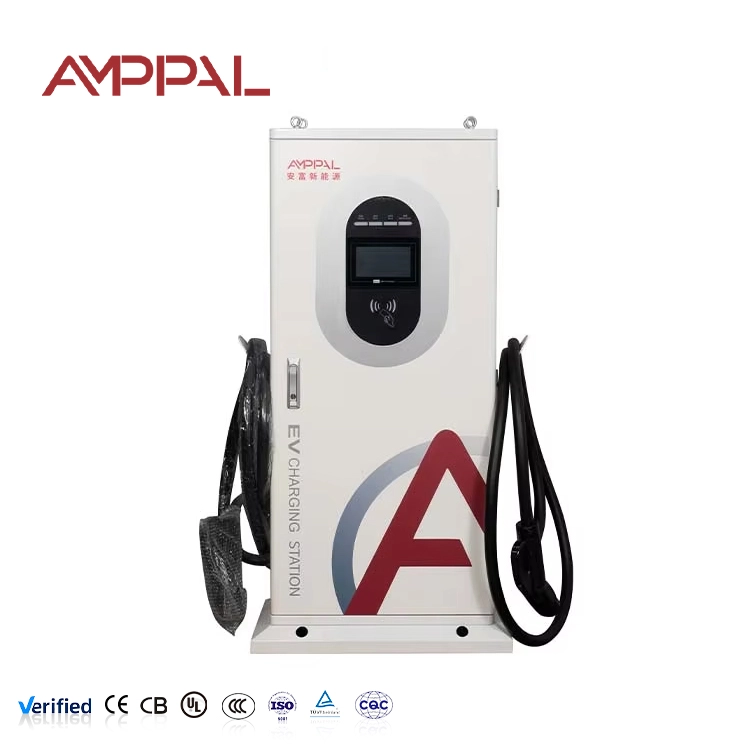

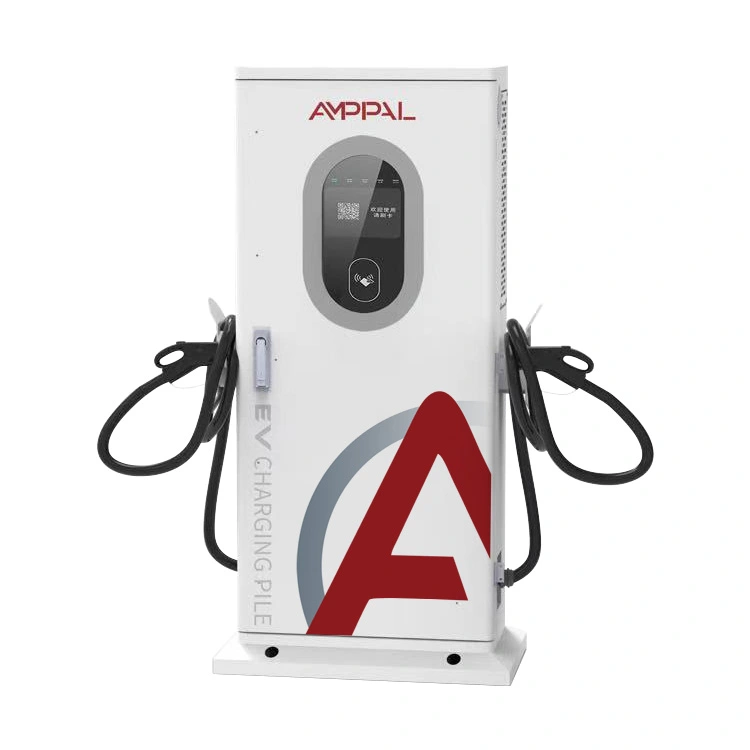

काम गर्ने चार्जर र जनताले बिना सहायता प्रयोग गर्न सक्ने चार्जरमा फरक छ। AF-DC-020-Y-B-O-3 हाम्रो दोस्रो समस्याको जवाफ हो। यो यसको आधारमा 1517mm अग्लो छ, जसले आफ्नो कारको छेउमा उभिएको व्यक्तिको लागि प्राकृतिक आँखा स्तरमा 7-इन्च रङ स्क्रिन राख्छ, र कम्मरको उचाइमा बन्दुक होल्स्टर जहाँ वयस्कले आरामसँग DC केबल उठाउन सक्छ।

स्क्रिन त्यो हो जहाँ डिजाइन प्रयासको अधिकांश भाग गयो। सत्र स्थिति, ऊर्जा वितरण, बितेको समय, हालको ट्यारिफ र बाँकी अनुमान सबै एक पृष्ठमा छन् — कुनै मेनु डाइभिङ छैन। जब केहि गडबड हुन्छ, सन्देशले रातको एघार बजे ड्राइभरलाई केहि मतलब छैन कि त्रुटि कोड देखाउनु भन्दा के गर्ने भनेर बताउँछ।

फुटप्रिन्ट जानाजानी साँघुरो छ। 650 × 300mm मा पोस्ट स्पेसमा घुसपैठ नगरी मानक पार्किङ बेको टाउकोमा फिट हुन्छ, जुन सामान्यतया अपरेटरहरूलाई पर्खाल माउन्ट गर्न बाध्य पार्छ।

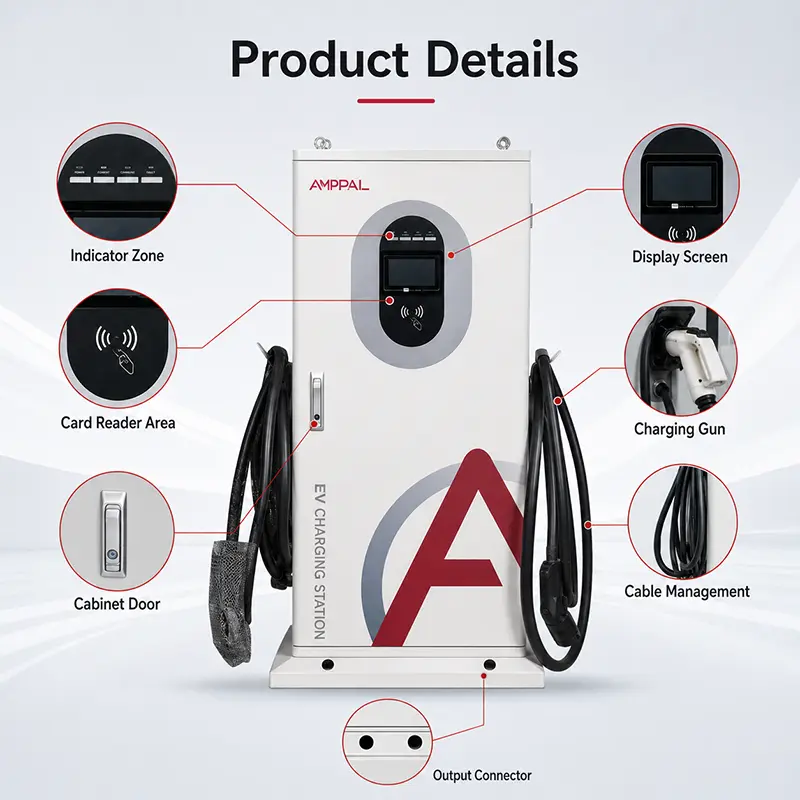

विवरणहरू जसले समर्थन कलहरू घटाउँछ

1200mm आँखाको उचाइमा 7-इन्च रङ टच स्क्रिन: ढुक्क नभई खडा स्थितिबाट पढ्न सकिने, र पुराना चालकहरूको लागि पर्याप्त ठूलो।

तीन सुरु विधिहरू - RFID कार्ड, QR स्क्यान, PIN कोड। जब फोनमा कुनै सिग्नल छैन, कार्ड अझै पनि काम गर्दछ। जब चालकसँग कुनै कार्ड छैन, QR अझै पनि काम गर्दछ।

चार चार्जिङ मोडहरू: स्वत: पूर्ण चार्ज, निश्चित शक्ति, निश्चित रकम र निश्चित समय। बीस मिनेट भएको चालकले समय चयन गर्छ; बजेटको साथ एकले रकम चयन गर्दछ।

काम गर्ने उचाइमा केबल होल्स्टर र हुक: क्षतिग्रस्त बन्दुकहरूको एकल सबैभन्दा ठूलो कारण होल्स्टर अप्ठ्यारो भएकाले चालकहरूले तिनीहरूलाई कंक्रीटमा छोड्नु हो।

0-100A 200-1000VDC मा: हाम्रो ठूला क्याबिनेटहरू जस्तै भोल्टेज विन्डो, त्यसैले 800V प्लेटफर्म भएको कारण कुनै पनि सवारी साधनलाई टाढा राखिएको छैन।

IP54 एन्क्लोजर -25°C देखि +50°C को मूल्याङ्कन गरिएको, इलेक्ट्रोनिक्स डिब्बा केबल प्रविष्टिबाट अलग रूपमा बन्द गरिएको छ।

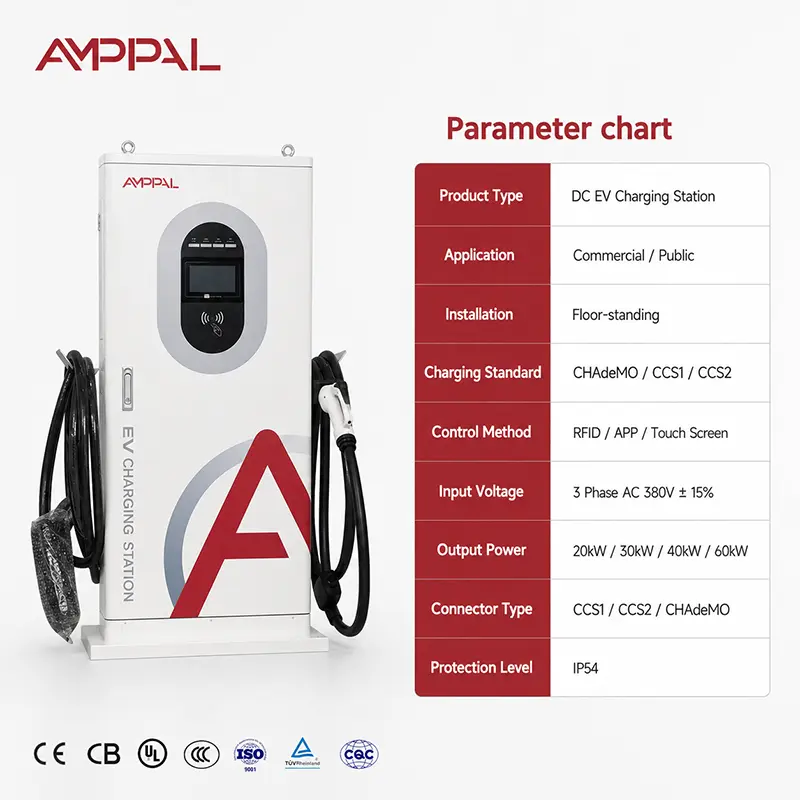

प्राविधिक विनिर्देशहरू

जहाँ यो पोस्टले राम्रो काम गर्छ

म्युनिसिपल अन-स्ट्रीट पार्किङ: बे हेडमा एउटा साँघुरो पोष्ट भनेको अधिकांश सहर अधिकारीहरूले अनुमोदन गर्नेछन्, जहाँ फराकिलो क्याबिनेटले फुटपाथ क्लियरेन्स नियमलाई असफल पार्छ।

होटल र रेस्टुरेन्ट कार पार्कहरू: पाहुनाहरूले मद्दतको लागि स्वागत न सोधी स्व-सेवा गर्छन्, जुन कुनै पनि सार्वजनिक इकाईको व्यावहारिक परीक्षण हो।

साना खुद्रा पार्कहरू: 20kW 60-90 मिनेटको पसलमा उपयुक्त छ, र पोस्ट स्टोरफ्रन्टको छेउमा औद्योगिक भन्दा पनि जानाजानी देखिन्छ।

साझा खाडीहरू भएको आवासीय कम्पाउन्डहरू: PIN पहुँचले व्यवस्थापन कार्यालयलाई RFID कार्ड प्रणाली व्यवस्थापन नगरिकन कोडहरू जारी गर्न दिन्छ।

कार्यस्थल आगन्तुक पार्किङ: QR स्टार्ट भनेको कम्पनी कार्ड योजनामा ​​नामांकन नगरी आगन्तुक शुल्क हो।

के हुन्छ जब ड्राइभर प्लग इन हुन्छ

क्रम निश्चित छ र केहि सेकेन्ड लाग्छ। पोष्टले कनेक्टर पत्ता लगाउँदछ, लक संलग्न भएको पुष्टि गर्दछ, त्यसपछि सम्पर्ककर्ताहरू खुला रहँदा DC साइडमा इन्सुलेशन परीक्षण चलाउँछ। यदि इन्सुलेशन थ्रेसहोल्डभन्दा तल छ भने — भिजेको कनेक्टर, क्षतिग्रस्त केबल — यो त्यहाँ रोकिन्छ र ड्राइभरलाई पुनः जडान गर्न भन्छ।

त्यो पास गर्दै, हुलाक र सवारी साधन विनिमय मापदण्डहरू। BMS ले लक्ष्य भोल्टेज र अधिकतम स्वीकार्य वर्तमानलाई बताउँछ; पोष्टले के आपूर्ति गर्न सक्छ भनेर पुष्टि गर्छ र र्याम्पिङ सुरु गर्छ। यस बिन्दुबाट गाडीले वर्तमानको नियन्त्रणमा छ, त्यसैले समान पोष्टहरूमा दुई कारहरू धेरै फरक दरहरूमा चार्ज गर्न सक्छन्।

चालकले चयन गरेको चार मोडहरू मध्ये जुन सत्र समाप्त हुन्छ। BMS ले स्टप कल नगरेसम्म अटो चल्छ। निश्चित रकम, निश्चित शक्ति र निश्चित समय तिनीहरूको आफ्नै अवस्थामा समाप्त हुन्छ, र पोष्टले स्क्रिनमा कारण रिपोर्ट गर्दछ ताकि कसैले पनि गल्ती नगर्नुहोस्।

अनुपालन र लाइन परीक्षण

EN IEC 61851-1:2019 र EN IEC 61851-23:2014, CE घोषणा र क्रमबद्ध परीक्षण रिपोर्ट प्रत्येक पोस्टको साथ पठाइयो।

स्क्रिन र टच लेयर पूर्ण -25°C देखि +50°C अपरेटिङ दायरामा पठनीयता र प्रतिक्रियाको लागि परीक्षण गरियो; चिसो-मौसम स्पर्श विफलता सार्वजनिक एकाइहरूमा एक सामान्य गुनासो हो।

100% इन्सुलेशन प्रतिरोध र डाइलेक्ट्रिक शक्ति परीक्षण।

उत्पादन नमूनाहरूमा बन्दूक र होल्स्टर मेकानिकल साइकल चलाउने — होल्स्टर स्व-सेवा उपकरणहरूमा लगाउने बिन्दु हो।

IP54 प्रमाणीकरण प्लस 96-घण्टा नुन स्प्रे घेरा र आधार मा।

प्याक गर्नु अघि थर्मल लगिङको साथ पूर्ण लोड रन-इन।

पोष्ट कसरी बनाइन्छ

1. मोड्युलहरू, स्क्रिन असेंबलीहरू, पाठकहरू, सम्पर्ककर्ताहरू र केबल सेटहरूको आगमन निरीक्षण।

2. CNC पंचिंग र स्तम्भ र आधार प्यानल को गठन; आधार फ्ल्यान्ज ज्यामितिले एङ्करिङ पछि पोस्ट कसरी सत्य खडा हुन्छ सेट गर्दछ।

3. स्तम्भदेखि आधारसम्मको रोबोटिक वेल्डिङ, देखिने अनुहारहरूमा सिम ग्राउन्ड फ्लश।

4. पूर्व-उपचार र इलेक्ट्रोस्टेटिक पाउडर कोटिंग; सार्वजनिक-अनुहार उपकरणहरूले अतिरिक्त कोटिंग मोटाई जाँच प्राप्त गर्दछ।

5. पावर एसेम्बली - मोड्युलहरू, बसबारहरू र आन्तरिक तारहरू, सबै पावर टर्मिनलहरू टर्क गरिएको र साक्षी-चिह्नित।

6. HMI र पहुँच हार्डवेयर फिट गरिएको: स्क्रिन, कार्ड रिडर, QR क्यामेरा विन्डो र कीप्याड, प्रत्येक प्रकार्य-परीक्षण।

7. फर्मवेयर लोड, सेन्सर क्यालिब्रेसन, र स्क्रिप्टेड प्रयोगकर्ता-इन्टरफेस परीक्षण सबै चार चार्जिङ मोडहरू समावेश गर्दछ।

8. फुल-लोड रन-इन, सुरक्षा ब्याट्री, आईपी जाँच, त्यसपछि निर्यातको लागि क्रेटेड।

के 20kW सार्वजनिक पोस्टको लागि सही शक्ति हो?

कार वास्तवमा कति लामो समयसम्म पार्क गरिएको छसँग शक्ति मिलाउनुहोस्, टेन्डर कागजातमा प्रभावशाली लाग्ने कुरामा होइन।

20kW मा ड्राइभरले लगभग 20kWh प्रति घण्टा प्राप्त गर्दछ - लगभग 100-120km दायरा। किनमेल यात्राको लागि, खाना वा अफिस भ्रमणको लागि जुन पूर्ण रूपमा पर्याप्त छ, र पोस्ट किन्नको लागि कम र जडान गर्न कम लागत।

यदि तपाईंको खाडीहरू चालीस मिनेट भित्र पल्टिन्छन्, वा यदि ड्राइभरहरू छिट्टै छोड्ने आशामा आइपुग्छन् भने, यो गलत उत्पादन हो र हामी अहिले यसो भन्न चाहन्छौं: 60kW वा 120kW क्याबिनेटहरू हेर्नुहोस्। समान रूपमा, यदि साइट विशुद्ध रूपमा रातभरको आवासीय पार्किङ हो भने, AC पोष्टहरूले धेरै कम पैसामा उही चालकहरूलाई सेवा दिनेछन्।

कसरी यो समान शक्तिमा भित्ता बक्ससँग तुलना गर्दछ

प्लेसमेन्ट स्वतन्त्रता: पोस्ट साइटमा कहीं पनि बे हेडमा जान्छ। भित्ता बक्सलाई सही ठाउँमा पर्खाल चाहिन्छ, जुन खुल्ला कार पार्कमा प्रायः अवस्थित हुँदैन।

सार्वजनिक प्रस्तुति: ठूलो स्क्रिनको साथ समाप्त पोष्टले जानाजानी पूर्वाधारको रूपमा पढ्छ; ड्राइभरहरूले यसलाई भित्तामा बक्स भन्दा बढी विश्वास गर्छन्, र त्यो उपयोगमा देखाउँदछ।

स्क्रिन साइज: यहाँ 7-इन्च रङ 4.3-इन्च विरुद्ध भित्तामा माउन्ट गरिएको 20kW। अप्रत्याशित सार्वजनिक प्रयोगको लागि ठूलो स्क्रिन फरक लायक छ।

स्थापना: एउटा पोष्टलाई तलबाट सानो आधार र केबल प्रविष्टि चाहिन्छ; भित्ता बक्सले गर्दैन। त्यसका लागि बजेट ।

व्यावसायिक सर्तहरू दुवैमा समान छन्: MOQ 1 एकाइ मानक, 15-20 कार्य दिन, दुई-वर्ष वारेन्टी, 50 एकाइहरूबाट अनुकूलन ब्रान्डिङ।

क्र्याटिंग र डेलिभरी

पोष्टहरू लगभग 1620 × 750 × 420 मिमी, कूल वजन लगभग 85 किलोग्राम, स्क्रिन अनुहारमा फोम सुरक्षा र एउटै क्रेटमा अलग-अलग प्याक गरिएको बन्दुकको साथ प्लाइवुड क्रेटमा सीधा ढुवानी गरिन्छ।

छवटा क्रेटहरू मानक निर्यात प्यालेट कन्फिगरेसनमा फिट हुन्छन्; 20-फिट कन्टेनरले लगभग 48 पोष्टहरू र 40-फिट उच्च क्यूब 100 वरिपरि लिन्छ, एंकर किटहरू अर्डरको साथ पठाउँछन् कि छैनन् भन्ने आधारमा।

सर्तहरू उपलब्ध छन् EXW, FOB Ningbo वा Shanghai, CIF र DDP धेरै जसो युरोपेली र खाडी गन्तव्यहरूमा। एंकर बोल्ट किटहरू र स्थापना टेम्प्लेटहरू कुनै शुल्क बिना सामानहरू पठाइन्छ। कागजातमा इनभ्वाइस, प्याकिङ सूची, सीई घोषणा, क्रमबद्ध परीक्षण रिपोर्ट र आधार रेखाचित्रहरू समावेश छन्।

सेवा र उपभोग्य वस्तुहरू

पावर मोड्युलहरू, स्क्रिन, पाठकहरू, सम्पर्ककर्ताहरू र केबल असेंबलीमा दुई वर्षको वारेन्टी।

चार्ज गर्ने बन्दूक र केबललाई फिल्ड प्रतिस्थापन गर्न मिल्ने मानिन्छ; दुईवटा स्पेयर गन एसेम्बलहरू भण्डारण गर्ने वितरकले एक दिन भित्रमा सबैभन्दा सामान्य सार्वजनिक साइटको क्षति समाधान गर्न सक्छ।

OCPP मा रिमोट डायग्नोस्टिक्स जहाँ जडान गरिएको छ, स्क्रिन र रिडर स्थिति सहित।

स्पेयरहरू पुष्टि भएको 48 घण्टा भित्र पठाइयो, 3-5 कार्य दिनहरू कुरियरद्वारा।

सिफारिस गरिएको सेवा अन्तराल: सार्वजनिक साइटहरूमा छ महिना - फिल्टर सफा, बन्दुक र होल्स्टर निरीक्षण, ग्यास्केट जाँच, स्क्रिन सतह जाँच।

सार्वजनिक साइटहरूमा के गलत हुन्छ

गलत: प्रत्यक्ष दिउँसो घामको सामना गर्दै पोस्ट स्थापना गर्दै। दायाँ: कम घामबाट टाढा स्क्रिनलाई अभिमुख गर्नुहोस्, वा उच्च-चमक प्रदर्शन विकल्पमा फिट गर्नुहोस्। पढ्न नसकिने स्क्रिनहरूले ढिलो चार्जिङभन्दा बढी गुनासोहरू उत्पन्न गर्छ।

गलत: पातलो सतह स्ल्याबमा एङ्करिङ। दायाँ: आपूर्ति गरिएको रेखाचित्रमा एक उचित आधार खन्याउनुहोस्। पोष्टहरू गाडीहरू उल्ट्याएर दस्तक हुन्छन् र आधारले त्यो भार लिन्छ।

गलत: खाडीको अगाडि व्हील स्टप वा बोलार्ड छोड्दै। दायाँ: एक फिट। प्रतिस्थापन स्तम्भ विरुद्ध लागत मामूली छ।

गलत: QR कोडको स्टिकर फिक्का हुन छोडेर। दायाँ: यसलाई प्रत्येक सेवा भ्रमणमा जाँच गर्नुहोस् — ब्लीच गरिएको QR कोडले फोनबाट सुरु हुने प्रत्येक सत्रलाई चुपचाप मार्छ।

गलत: भण्डाफोरलाई हार्डवेयर समस्या मान्नु हो। दायाँ: प्रकाश र क्यामेरा कभरेजले कुनै पनि संलग्न मूल्याङ्कन भन्दा राम्रो सार्वजनिक पोस्टलाई सुरक्षित गर्दछ।

साइट मालिक प्रतिक्रिया

उत्तरी ग्रीसको एउटा नगरपालिकाले 2025 मा चारवटा सहरका कार पार्कहरूमा चौध पोष्टहरू स्थापना गर्यो। तिनीहरूको यातायात अधिकारीले रिपोर्ट गरे कि PIN विकल्प सबैभन्दा धेरै प्रयोग हुने स्टार्ट विधि हो, कार्ड होइन — स्थानीय खाता नभएका आगन्तुकहरूले केवल पार्किङ परिचरबाट कोड लिए।

तीन गुणहरूमा एघार पोस्टहरू भएको जर्जियाको एउटा होटेल समूहले प्रतिक्रियाको एउटा टुक्रा दियो जसले हाम्रो सिफारिसलाई परिवर्तन गर्‍यो: उनीहरूले चार चार्जिङ मोडहरूलाई अटोमा प्रतिबन्धित गर्न र अतिथि प्रयोगको लागि निश्चित समयको लागि सोधे, किनभने अन्य दुई व्यक्तिहरू अन्योलमा थिए। त्यो कन्फिगरेसन अब फर्मवेयर सेटिङको रूपमा उपलब्ध छ।

उजबेकिस्तानमा नौ पोस्टहरू चलाउने एक अपरेटरले उल्लेख गरे कि साँघुरो 300mm गहिराई निर्णायक थियो - तिनीहरूको खाडीहरू कडा परिसंचरणको साथ सोभियत युगको मानकमा राखिएको छ, र गहिरो क्याबिनेटले आगो पहुँच सर्वेक्षण असफल हुने थियो।

खरीददारहरूबाट प्रश्नहरू

प्रश्न: के चालकले यसलाई एप वा खाता बिना प्रयोग गर्न सक्छ?

A: हो। PIN र RFID दुबैले स्ट्यान्डअलोन काम गर्दछ। QR उपलब्ध छ जहाँ तपाइँ ब्याक-अफिस प्लेटफर्म चलाउनुहुन्छ।

प्रश्न: यसलाई कुन आधार चाहिन्छ?

A: तलबाट केबल प्रविष्टिको साथ हाम्रो आपूर्ति गरिएको रेखाचित्रमा कंक्रीट प्याड। एंकर बोल्ट र टेम्प्लेट समावेश छन्।

प्रश्न: दिनको उज्यालोमा स्क्रिन कत्तिको देखिन्छ?

A: मानक स्क्रिन छाया र अप्रत्यक्ष प्रकाशमा पढ्न योग्य छ। खुला फोरकोर्टहरूका लागि सूर्यको सामना गर्ने उच्च-चमक विकल्प निर्दिष्ट गर्नुहोस्।

प्रश्न: मैले कुन चार मोडहरू सक्षम गर्नुपर्छ?

A: सार्वजनिक साइटहरूको लागि, अटो र निश्चित समय अधिकांश चालकहरूलाई कभर गर्दछ। निश्चित रकम प्रिपेड मोडेलहरू सूट गर्दछ। तपाईं फर्मवेयर मा मेनु प्रतिबन्धित गर्न सक्नुहुन्छ।

Q: चार्जिङ केबल कति लामो छ?

A: मानकको रूपमा 5 मिटर, जुन खाडीको दुबै छेउमा इनलेटहरूमा पुग्छ। लामो केबलहरू उपलब्ध छन् तर प्रयोगकर्तालाई ह्यान्डल गर्नको लागि वजन थप्नुहोस्।

प्रश्न: के सार्वजनिक शुल्कको औचित्य प्रमाणित गर्न २० किलोवाट पर्याप्त छ?

A: वास-आधारित साइटहरूमा, हो। ट्रान्जिट साइटहरूमा जहाँ चालकहरूले गतिको अपेक्षा गर्छन्, मूल्य उजुरीहरू पछ्याउँछन्। इमान्दारिताका साथ पावरसँग ट्यारिफ मिलाउनुहोस्।

प्रश्न: के म दुई बन्दुकहरू फिट गर्न सक्छु?

A: यो मोडेलमा छैन। बहु-बन्दूक अपरेशन हाम्रो स्प्लिट-प्रकार क्याबिनेटहरूबाट सुरु हुन्छ।

प्रश्न: नेतृत्व समय के हो?

A: 15-20 कार्य दिन मानक; अनुकूलन रंग, स्क्रिन ग्राफिक्स वा प्रतिबन्धित फर्मवेयर निर्माणको लागि 25-30। MOQ 1 इकाई मानक, ब्रान्डिङको लागि 50।
