कारखाना ऊर्जा व्यवस्थापनको लागि 130kW औद्योगिक ब्याट्री ऊर्जा भण्डारण प्रणाली

यो प्रणाली के को लागी हो

धेरैजसो व्यावसायिक बिजुली बिलहरूमा दुईवटा छुट्टै शुल्कहरू हुन्छन्: तपाईंले खपत गर्ने ऊर्जा, र बिलिङ अवधिमा तपाईंको उच्चतम आधा-घण्टा ड्र द्वारा सेट गरिएको माग शुल्क। जुलाईको एक खराब दिउँसोले सम्पूर्ण महिनाको लागि माग शुल्क सेट गर्न सक्छ। फ्याक्ट्री ऊर्जा व्यवस्थापनको लागि यो 130kW औद्योगिक ब्याट्री ऊर्जा भण्डारण प्रणाली समाधान गर्न निर्माण गरिएको समस्या हो।

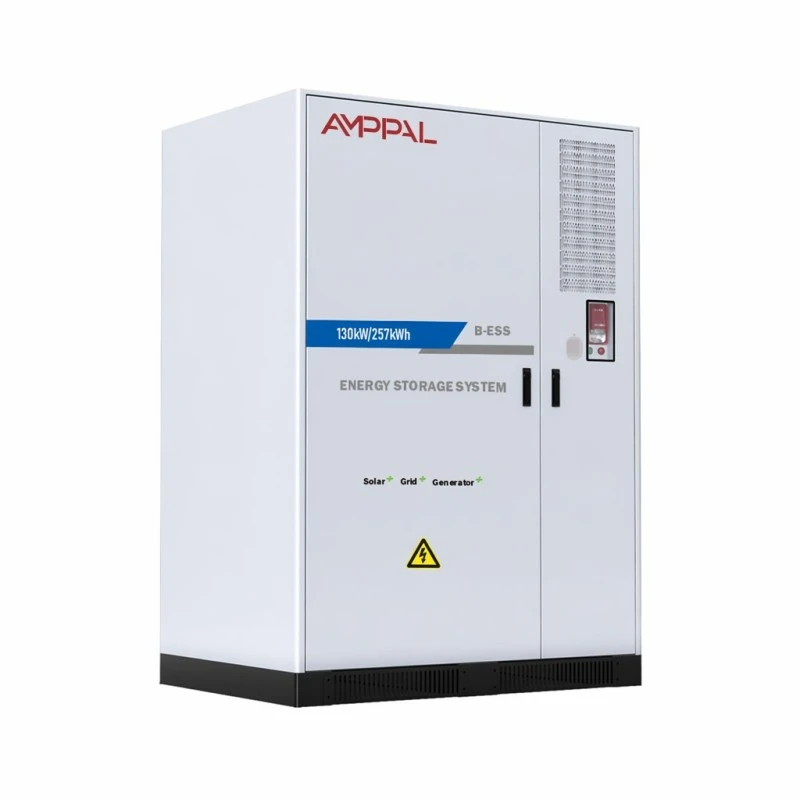

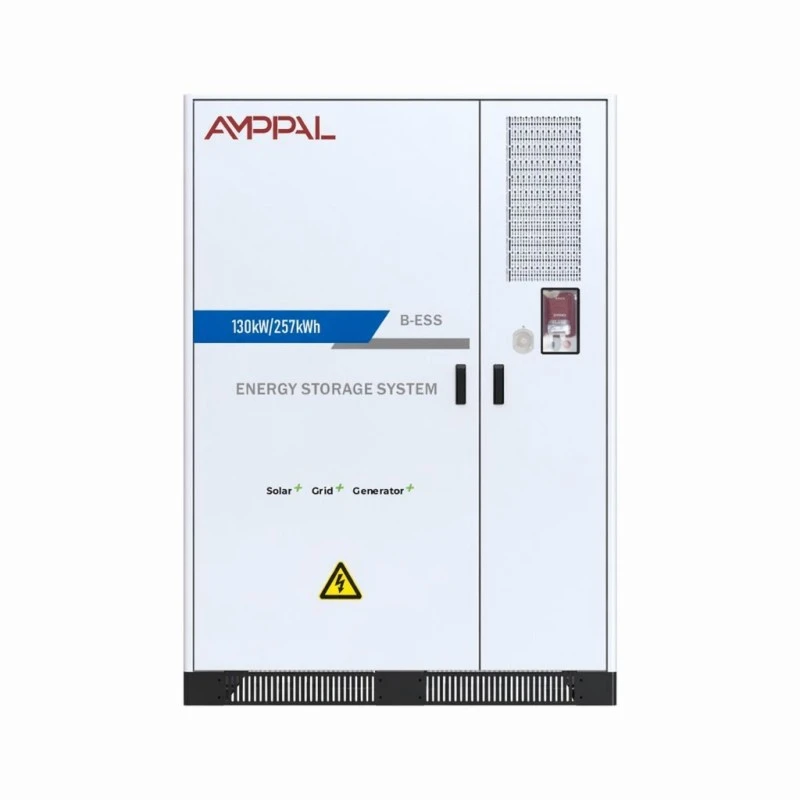

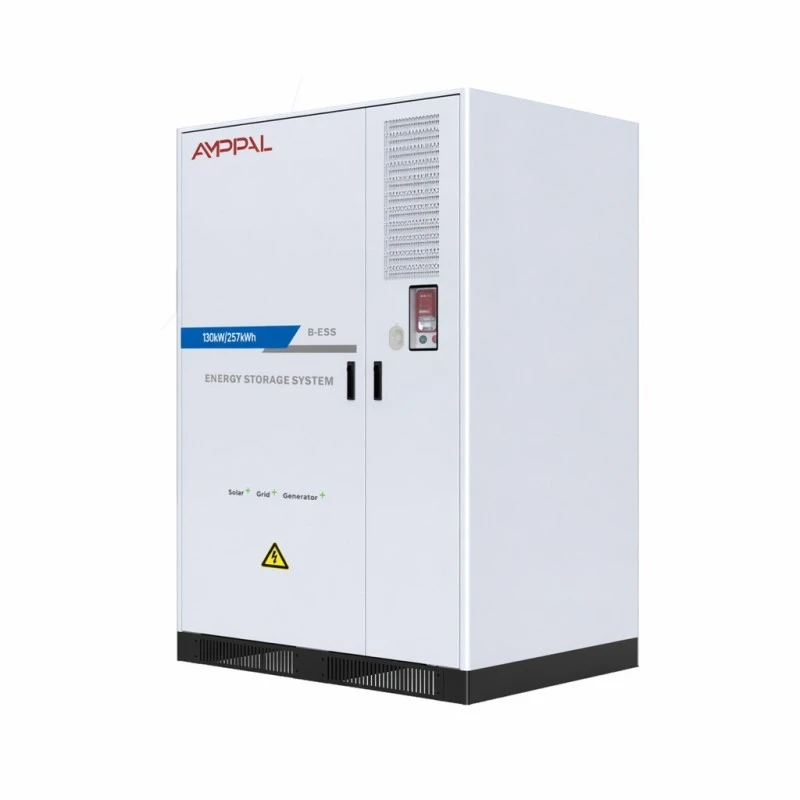

AF 130kW/257kWh क्याबिनेटले शुल्कहरू कम हुँदा वा तपाईंको सौर्य एरेले अधिशेष उत्पादन गरिरहेको बेला चार्ज गर्छ, त्यसपछि लोड तपाईंको मागको सीमामा पुग्दा भवनमा डिस्चार्ज हुन्छ। 0.5C मा यसले लगभग दुई घण्टाको लागि 130kW डेलिभर गर्न सक्छ - एक विशिष्ट औद्योगिक शिखर सञ्झ्याल कभर गर्न पर्याप्त लामो।

यसले अन-ग्रिड र अफ-ग्रिड काम गर्दछ, त्यसैले एउटै सम्पत्तिले तपाईंलाई आउटेजको समयमा पनि समेट्छ। साइटहरूको लागि जहाँ पावर कटौतीले उत्पादन रोक्छ, त्यो दोस्रो प्रकार्यले प्राय: आफ्नै खरीदलाई उचित ठहराउँछ।

भुक्तानीलाई असर गर्ने विशिष्टता विकल्पहरू

1P256S स्ट्रिङमा LFP 3.2V/314Ah कक्षहरू: ठूला-ढाँचा कक्षहरू कम जडानहरू हुन्, र कम जडानहरूको अर्थ आठ वर्षको सेवा जीवनमा कम विफलता अंकहरू हुन्।

>8000 चक्रहरू 0.5C र 25°C मा 80% ऊर्जा अवधारणको साथ: प्रति कार्य दिनको एक चक्रमा जुन नाममात्रको जीवनको बीस वर्ष भन्दा बढी हुन्छ, त्यसैले साइकल चलाउनु विरलै सीमित कारक हो।

मूल्याङ्कन गरिएको पावरमा 3% भन्दा कम THDi: तपाईंको भवनको अन्य उपकरणहरूले ब्याट्री होस्ट गर्नको लागि हार्मोनिक्स पेनाल्टी तिर्दैन।

पूर्ण -1 देखि 1 दायरामा पावर फ्याक्टर समायोज्य, जसले प्रणालीलाई मृत सम्पत्तिको रूपमा बस्नुको सट्टा निष्क्रिय हुँदा साइटको पावर कारकलाई सही गर्न दिन्छ।

दोहोरो आगो सुरक्षा - एरोसोल प्लस पर्फ्लुरोहेक्सानोन - दुबै प्याक र क्याबिनेट स्तरमा। बीमाकर्ताहरूले व्यावसायिक प्रतिष्ठानहरूमा दुई-चरण दमनको लागि बढ्दो रूपमा सोध्छन्।

निष्क्रिय कूलिङको सट्टा बुद्धिमानी वातानुकूलित: सेलको तापक्रम स्ट्रिङमा पनि रहन्छ, जुन वास्तवमा तपाईले 8000 चक्रमा पुग्नुहुन्छ कि भनेर निर्धारण गर्दछ।

प्राविधिक विनिर्देशहरू

साइटहरू जहाँ नम्बरहरू काम गर्छन्

भारी मोटरको साथ उत्पादन प्लान्टहरू सुरु हुन्छ: छोटो शिखरहरू द्वारा संचालित माग शुल्कहरू भण्डारणको लागि स्पष्ट भुक्तानीको मामला हो।

उच्च दिउँसो HVAC लोड भएका व्यावसायिक भवनहरू: सस्तो ट्यारिफमा रातभर चार्ज, कूलिङ पीक मार्फत डिस्चार्ज।

अवस्थित रूफटप सौर्य र निर्यात सीमाहरू भएका साइटहरू: यसलाई घटाउन वा कम फीड-इन दरहरूमा निर्यात गर्नुको सट्टा अतिरिक्त उत्पादन भण्डार गर्नुहोस्।

डिजेल ब्याकअप चलाउने सुविधाहरू: EMS ले PV, ब्याट्री र जेनेरेटर, काट्ने जेनेरेटर चल्ने घण्टा र इन्धन खर्च समन्वय गर्दछ।

EV चार्जिङ डिपोहरू: ग्रिड जडान बफर गर्नुहोस् ताकि चार्जरहरूको बैंकले महँगो आपूर्ति स्तरवृद्धि गर्न बाध्य पार्दैन।

कसरी पीक शेभिङ वास्तवमा चल्छ

EMS ले साइट मिटर निरन्तर हेर्छ। तपाईले मागको थ्रेसहोल्ड सेट गर्नुहुन्छ - सामान्यतया तपाइँको संकुचित क्षमता भन्दा तल - र प्रणाली डिस्चार्ज हुन्छ जब मापन गरिएको लोडले अन्यथा यसलाई पार गर्दछ। प्रतिक्रिया मोटर स्टार्ट र समान छोटो चोटीहरू समात्न पर्याप्त छिटो छ।

रिचार्जिङ अवसरवादी भन्दा पनि निर्धारित गरिएको छ। नियन्त्रकले तपाईंको ट्यारिफ क्यालेन्डर हेर्छ र अफ-पिक घण्टामा ब्याट्री रिफिल गर्छ, वा PV एरेले भवन खपत भन्दा बढी उत्पादन गरिरहेको छ भने।

अफ-ग्रिड मोडमा ग्रिड असफल हुँदा वैकल्पिक STS ले साइटलाई ब्याट्री आपूर्तिमा स्थानान्तरण गर्छ। मानक क्षमता 240-500kW ठूला एकाइहरू उपलब्ध छ, र स्थानान्तरण पर्याप्त छिटो छ कि IT उपकरण र नियन्त्रण प्रणालीहरू रिबुट गर्नुको सट्टा माथि रहन्छ।

सुरक्षा ईन्जिनियरिङ् र प्रमाणीकरण

ब्याट्री प्याकहरू CE र RoHS मा प्रमाणित छन्; पूर्ण प्रणालीले ढुवानी र साइट अनुमोदनको लागि UN38.3 र MSDS कागजातहरू बोक्छ।

दुई-चरणको आगो दमन: एरोसोलले प्याक स्तरमा कार्य गर्दछ जबकि परफ्लुरोहेक्सानोनले क्याबिनेट भोल्युमलाई सुरक्षित गर्दछ, दुई फरक विफलता स्केलहरूलाई सम्बोधन गर्दछ।

ब्याट्री डिब्बाबाट बिजुलीको डिब्बाको साथ IP54 घेरा अलग गरिएको छ, त्यसैले एउटामा थर्मल घटनाले अर्को मार्फत प्रचार गर्दैन।

प्रत्येक प्याक क्षमता-ग्रेड गरिएको छ र आन्तरिक प्रतिरोध एसेम्बली अघि मिल्छ। 256-श्रृङ्खला स्ट्रिङमा बेमेल कक्षहरू समयपूर्व क्षमता हानिको क्लासिक कारण हुन्।

इन्सुलेशन र डाइलेक्ट्रिक परीक्षण 100% सम्मिलित प्रणालीहरूमा गरिन्छ, परिणामहरू क्रम संख्या विरुद्ध रेकर्ड गरिएको छ।

अपरेटिङ खाम 0°C देखि +50°C र 95% सम्म आर्द्रता बिना कन्डेन्सेसन प्रमाणित गरिन्छ।

हाम्रो Yueqing प्लान्टमा अनुक्रम निर्माण गर्नुहोस्

1. सेल इनटेक - प्रत्येक ब्याच क्षमता र आपूर्तिकर्ताको घोषित मानहरू विरुद्ध आन्तरिक प्रतिरोधको लागि नमूना गरिन्छ।

2. सेल ग्रेडिङ र मिल्दो — कक्षहरू क्रमबद्ध गरिएका छन् ताकि प्रत्येक स्ट्रिङ एक साँघुरो प्रदर्शन ब्यान्डबाट बनाइन्छ।

3. प्याक असेंबली — बसबार वेल्डिङ, BMS तारिङ र प्याक-स्तर इन्सुलेशन परीक्षण।

4. क्याबिनेट निर्माण - पाना धातु काटिएको, बनाइएको र वेल्डेड, त्यसपछि पूर्व-उपचार र पाउडर लेपित।

5. एकीकरण - प्याकहरू, PCS, वातानुकूलित, फायर दमन र EMS स्थापित र क्याबिनेटमा तार।

6. कमिसनिङ टेस्ट - सेल स्तरको तापक्रम र भोल्टेज लगिङको साथ 0.5C मा पूर्ण चार्ज र डिस्चार्ज।

7. ग्रिड सिमुलेशन — अन-ग्रिड र अफ-ग्रिड स्थानान्तरण प्रोग्रामयोग्य AC स्रोत विरुद्ध प्रमाणित।

8. प्याकिङ - क्याबिनेटलाई प्रबलित प्यालेटमा सुरक्षित गरियो, झटका सूचकहरू लगाइयो, त्यसपछि समुद्री माल ढुवानीको लागि क्रेट गरियो।

के 130kW/257kWh सही साइज हो?

साइजिङले तपाईंको लोड प्रोफाइल पछ्याउँछ, तपाईंको भवन क्षेत्र होइन। बाह्र महिनाको आधा-घण्टा मिटर डेटा तान्नुहोस् र आफ्नो चुचुराहरूको आकार हेर्नुहोस्: आधार रेखा माथि कति माथि, र कति लामो समयको लागि। 130kW/257kWh प्रणालीले लगभग दुई घण्टा सम्म चल्ने 130kW सम्मको चुचुराहरू कभर गर्दछ।

यदि तपाइँका चुचुराहरू छोटो तर उच्च छन् भने - बीस मिनेटको लागि 250kW भन्नुहोस् - तपाइँलाई बढी शक्ति र कम ऊर्जा चाहिन्छ, र फरक कन्फिगरेसन राम्रो सूट गर्दछ। यदि तिनीहरू दिनभर चल्छन् भने, यो प्रणाली चाँडै डिस्चार्ज हुनेछ र दिउँसो तपाईंलाई खुला छोड्नेछ।

ट्यारिफको बारेमा पनि इमानदार हुनुहोस्। जहाँ माग शुल्कहरू कम वा अनुपस्थित छन्, पीक शेभिङ एक्लैले विरलै उचित अवधि भित्र फिर्ता तिर्छ। त्यस अवस्थामा ब्याकअप मूल्य वा सौर्य स्व-उपभोगबाट व्यापारको मामला आउनुपर्दछ, र हामी तपाइँले प्रतिबद्ध गर्नु अघि यसलाई स्थापित गर्नेछौं।

अन्य आपूर्तिकर्ताहरू विरुद्ध के तुलना गर्ने

राखिएको थ्रेसहोल्डको साथ ०.५ डिग्री सेल्सियसमा चक्र जीवनको लागि सोध्नुहोस्। तापक्रम, दर र प्रतिधारण प्रतिशत बिना चक्रको आंकडा अर्थहीन छ।

प्याक स्तरमा के आगो सुरक्षा समावेश छ भनेर सोध्नुहोस्, न केवल क्याबिनेट स्तर। धेरै उद्धरणहरू मात्र एक कभर छन्।

भनिएको दक्षता प्रणाली स्तर वा DC-साइड मात्र राउन्ड-ट्रिप हो कि भनेर सोध्नुहोस्। हाम्रो 0.5C मा 88% अधिकतम छ, पूर्ण प्रणाली मा मापन।

अवस्थित PV इन्भर्टरहरू र जेनेरेटरहरूसँग EMS एकीकरणको बारेमा सोध्नुहोस् — असंगत EMS पुन: फिट गर्न पछि नियन्त्रक भन्दा बढी खर्च हुन्छ।

व्यावसायिक सर्तहरू: मानक कन्फिगरेसनहरूको लागि उत्पादन 25-35 कार्य दिनहरू, 5-वर्षको वारेन्टी, विस्तारित आवरण अर्डरमा उपलब्ध छ।

2800kg क्याबिनेट ढुवानी

क्याबिनेटले 1550 × 1268.5 × 2185mm मापन गर्दछ र 2800kg तौल छ, त्यसैले यो फोर्कलिफ्ट वा क्रेनको लागि पहुँचयोग्य लिफ्टिङ पोइन्टहरू सहितको प्रबलित स्टिल-फ्रेम गरिएको प्यालेटमा एकल इकाईको रूपमा पठाइन्छ।

दुई क्याबिनेटहरू २०-फिट कन्टेनरमा फिट हुन्छन्; ब्रेसिङको आधारमा ५ देखि ६ वटा ४० फिट अग्लो घन फिट हुन्छ। ब्याट्रीहरूलाई समुद्री माल ढुवानीका लागि UN3480 खतरनाक सामानको रूपमा वर्गीकृत गरिएको छ — हामी घोषणा, र UN38.3 परीक्षण रिपोर्ट र MSDS कागजी कार्यको साथ पठाउँछौं।

सर्तहरू FOB Ningbo वा Shanghai, CIF उपलब्ध छन्। यस वजन र वर्गीकरणमा एयर फ्रेट व्यावहारिक छैन। खतरनाक सामान बुकिङको लागि अतिरिक्त समय दिनुहोस्, जसले सामान्यतया सामान्य कार्गोको तुलनामा नौकायन तालिकामा एक हप्ता थप्छ।

वारेन्टी र दीर्घकालीन सेवा

ब्याट्री प्याक, PCS, EMS, थर्मल व्यवस्थापन र आगो दमनलाई पूर्ण प्रणालीको रूपमा कभर गर्ने पाँच वर्षको वारेन्टी।

वैकल्पिक 4G को साथ CAN, इथरनेट वा RS485 मा रिमोट निगरानी। हामी सेल-स्तर डाटा पढ्न सक्छौं र प्रणाली क्षमतालाई असर गर्नु अघि कमजोर मोड्युल पहिचान गर्न सक्छौं।

वार्षिक सेवा भ्रमण सिफारिस गरिएको: एयर फिल्टर प्रतिस्थापन, आगो दमन निरीक्षण, टर्मिनल टर्क जाँच र क्षमता प्रमाणीकरण।

प्रतिस्थापन प्याकहरू 5-7 कार्य दिन भित्र स्टक र जहाजमा राखिन्छन्; एकल असफल प्याक सम्पूर्ण क्याबिनेट अफलाइन नलिई स्वैप गर्न सकिन्छ।

आठ वा दश वर्षसम्म विस्तारित वारेन्टी अर्डरको समयमा उपलब्ध छ, तपाईंको अपेक्षित साइकल चलाउने प्रोफाइलको मुल्यमा।

स्थापना र सञ्चालन त्रुटिहरू

गलत: क्लियरेन्स बिना पर्खालमा क्याबिनेट बसाउनु। दायाँ: म्यानुअलमा भेन्टिलेसन क्लियरेन्सहरू पालना गर्नुहोस्। एयर-कूल्ड प्रणालीहरूले वरपरको हावामा तातोलाई अस्वीकार गर्छ र यसलाई गर्न कोठा चाहिन्छ।

गलत: एक महिनाको बिलबाट माग थ्रेसहोल्ड सेट गर्दै। दायाँ: बाह्र महिनाको अन्तराल डेटा प्रयोग गर्नुहोस्। मौसमी चुचुराहरूले सञ्चालकहरूलाई समात्छन्।

गलत: आउटेजको समयमा ब्याट्रीले सम्पूर्ण साइटलाई कभर गर्छ भनी मान्दै। दायाँ: जानाजानी आफ्नो महत्वपूर्ण लोड सर्किट आकार। 130kW पर्याप्त छ तर यो असीमित छैन।

गलत: लागत बचत गर्न वार्षिक फिल्टर परिवर्तन छोड्दै। दायाँ: प्रतिबन्धित वायुप्रवाहले कोशिकाको तापक्रम बढाउँछ, र उच्च तापक्रम क्षमता हानिको सबैभन्दा छिटो मार्ग हो।

गलत: बाढी जोखिम अवस्थित ठाउँमा स्थापना गर्दै। दायाँ: IP54 धूलो र छिचोबाट जोगाउँछ, खडा पानी होइन। यदि साइटमा बाढीको इतिहास छ भने प्लिन्थ उठाउनुहोस्।

के अपरेटर रिपोर्ट

बुर्सा, टर्कीमा रहेको एउटा कपडा प्लान्टले २०२५ को प्रारम्भमा लूम मोटर स्टार्टबाट माग शुल्कहरू प्रबन्ध गर्न यी मध्ये एउटा प्रणालीलाई कमिसन गर्‍यो। तिनीहरूको विद्युतीय ईन्जिनियरले पहिलो पूर्ण बिलिङ महिनामा मागको शिखर लगभग 90kW ले घटेको रिपोर्ट गरे, र नोट गरे कि EMS ले उनीहरूको लोड ढाँचाको लागि थ्रेसहोल्ड सही रूपमा सेट गर्नु अघि ट्युनिङको केही हप्ता लिएको थियो।

नैरोबीमा एक कोल्ड-स्टोरेज अपरेटरले यो प्रणाली मुख्यतया पिक शेभिङको सट्टा ब्याकअपको लागि किनेको थियो। तिनीहरूको प्रतिक्रिया व्यावहारिक थियो: ग्रिड आउटेजहरू जुन पहिले मिनेटमा जेनेरेटर सुरु गर्ने अर्थ थियो अब ध्यान नदिई पास हुन्छ, यद्यपि उनीहरूले हामीलाई लामो आउटेज पछि कम-SOC अलार्म थ्रेसहोल्ड माथितिर समायोजन गर्न आग्रह गरे।

कार्यालय परिसरमा दुईवटा क्याबिनेटहरू चलाउने कजाकिस्तानका एक व्यावसायिक घरमालिकले एयर कन्डिसनको आवाजमा टिप्पणी गरे - छेउछाउको कार पार्कमा सुनिने, जुन उनीहरूले सोचेका थिएनन्। हामीले एकाइ परिमार्जन गर्नुको सट्टा सिफारिस गरिएको ध्वनिक स्क्रिन लेआउट प्रदान गर्यौं।

बारम्बार सोधिने प्रश्नहरू

Q: कति लामो यो 130kW आपूर्ति गर्न सक्छ?

A: 0.5C मा पूर्ण चार्जबाट करिब दुई घण्टा, डिस्चार्जको बताईएको गहिराइमा 257kWh प्रयोग गर्न मिल्छ।

प्रश्न: के यसले ग्रिड बिना काम गर्छ?

A: हो, वैकल्पिक STS को साथ अफ-ग्रिड मोडमा। मानक स्थानान्तरण क्षमता 240-500kW छ; ठूलो अनुकूलन योग्य छ।

प्रश्न: वास्तविक राउन्ड-ट्रिप दक्षता के हो?

A: अधिकतम 88% 0.5C मा प्रणाली स्तर मा मापन, रूपान्तरण र सहायक लोड सहित।

प्रश्न: यो सौर्यबाट सिधै चार्ज गर्न सक्छ?

A: हो, EMS मार्फत, जसले PV, ब्याट्री, ग्रिड र जेनरेटरलाई समन्वय गर्दछ।

प्रश्न: ब्याट्री कति लामो हुनेछ?

A: 0.5C र 25°C मा 8000 भन्दा बढी चक्रहरू कम्तिमा 80% अवधारणको साथ। उच्च परिवेशको तापमानले यसलाई छोटो पार्छ।

प्रश्न: यसले के प्रमाणपत्रहरू बोक्छ?

A: CE र RoHS प्याक स्तरमा, UN38.3 र MSDS पूर्ण उपकरणहरूको लागि।

प्रश्न: यसलाई के रखरखाव चाहिन्छ?

A: वार्षिक फिल्टर परिवर्तन, आगो दमन जाँच, टोक़ प्रमाणिकरण र क्षमता परीक्षण। प्रति क्याबिनेट लगभग आधा दिन।

प्रश्न: नेतृत्व समय के हो?

A: मानक कन्फिगरेसनका लागि 25-35 कार्य दिनहरू; अनुकूलन EMS एकीकरण वा गैर-मानक भोल्टेजहरूले लामो समय लिन्छन्।
