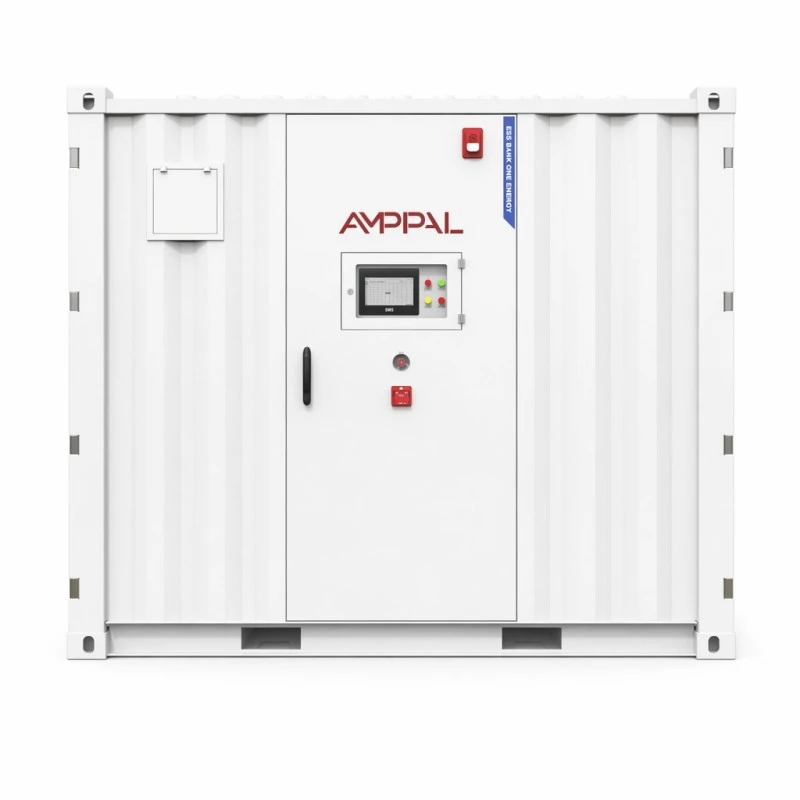

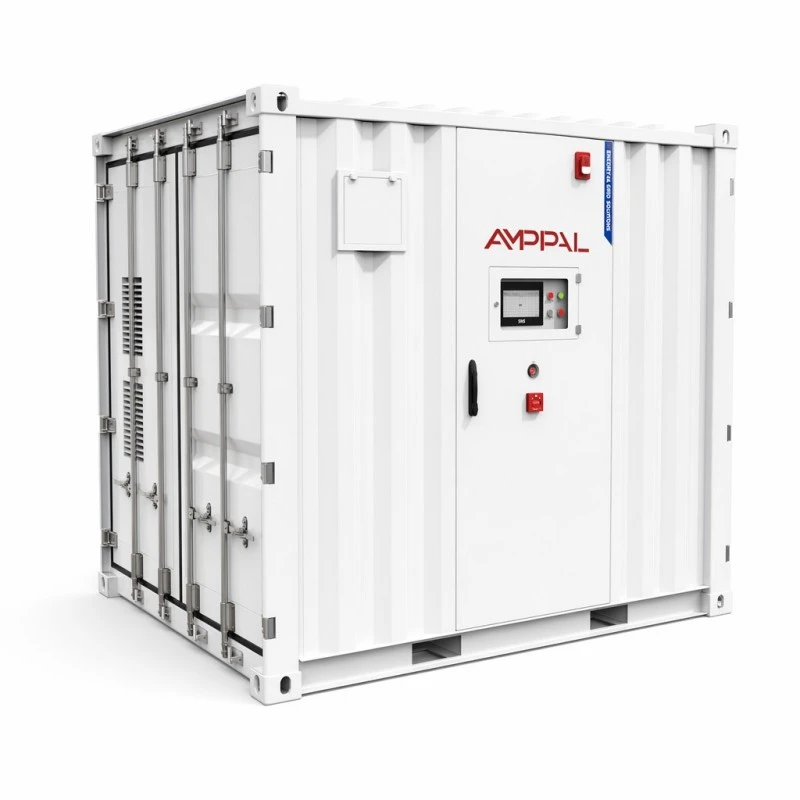

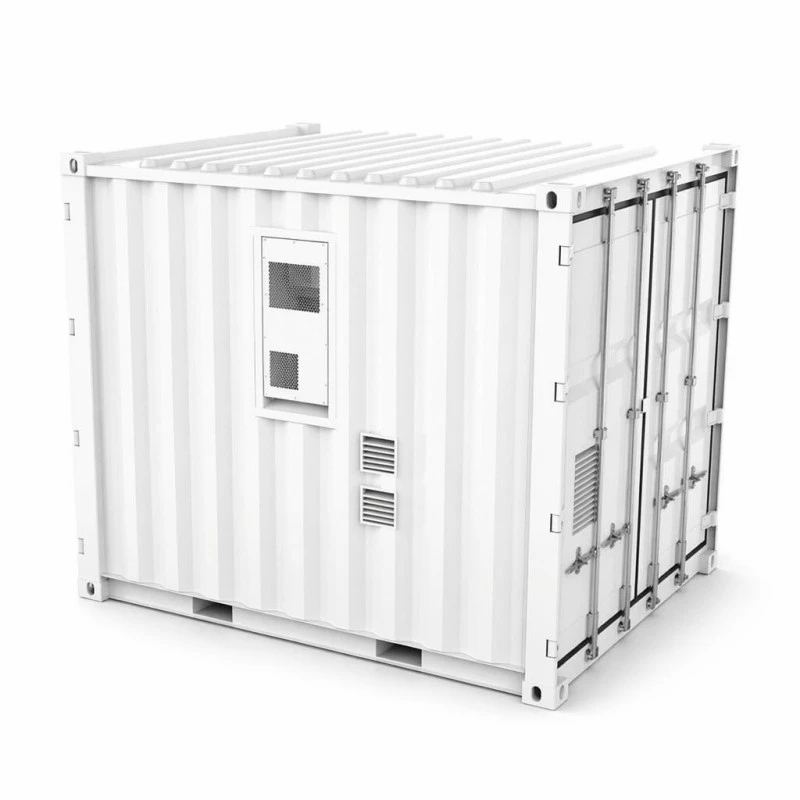

उपयोगिता-स्केल कन्टेनराइज्ड ब्याट्री ऊर्जा भण्डारण प्रणाली

ट्रकमा के आइपुग्छ

परम्परागत मेगावाट-घण्टा परियोजनाहरू साइटमा भेला हुन्छन्: प्यालेटहरूमा प्याकहरू आइपुग्छन्, र्याकहरू माथि जान्छन्, केबलहरू तानिन्छन्, र स्थापनाको हप्तामा भएका तारहरू गल्तीहरू पछ्याउन आधा कमिसनिङ समय खर्चिन्छ। युटिलिटी-स्केल कन्टेनराइज्ड ब्याट्री ऊर्जा भण्डारण प्रणालीले त्यो क्रमलाई उल्टो गर्छ। 48 वा 55 ब्याट्री प्याकहरू, वातानुकूलित लुप, एयरोसोल र पर्फ्लुरोहेक्सानोन फायर प्रणालीहरू, र निगरानी तारहरू सबै Yueqing मा हाम्रो कारखाना फ्लोरमा एकीकृत छन्, एक प्रणालीको रूपमा परीक्षण गरिएको छ, र एकल 3048*2438*2591mm एकाइको रूपमा पठाइन्छ। आगमनमा, साइट चालक दलले यसलाई तयार प्याडमा राख्छ, परियोजना PCS/EMS मा DC तल्लो प्रविष्टि केबल चलाउँछ, र कमिसन गर्न हस्तान्तरण गर्दछ। फ्याक्ट्री असेम्ब्ली समय तपाईंको महत्वपूर्ण मार्गबाट ​​हटाइएको छ, जुन सामान्यतया र्याक प्रणालीको सट्टा कन्टेनर किन्ने सम्पूर्ण बिन्दु हो।

दुई भेरियन्टहरू परिभाषित गर्ने पाँच नम्बरहरू

एउटै घेराबाट 1060kWh र 1215kWh मूल्याङ्कन गरिएको क्षमता: LFP 3.2V/314Ah कक्षहरूको 55 प्याकहरू विरुद्ध 48 प्याकहरू, त्यसैले पदचिह्न, प्याड र क्रेन योजना भेरियन्टहरू बीच परिवर्तन हुँदैन।

स्ट्रिङ आर्किटेक्चर डिजाइन अनुसार फरक हुन्छ — 4P264S 1060kWh एकाइको लागि 844.8VDC नाममात्र, 5P242S 1215kWh एकाइको लागि 774.4VDC — जबकि दुबै 680~950VDC विन्डो भित्र रहन धेरै ठूला PCS प्लेटफर्महरूले स्वीकार गर्छन्।

मानक चार्ज र डिस्चार्ज वर्तमान दुबैमा 200A हो, 0.5CP दरमा, जसले कन्टेनरको DC आउटपुटलाई विशिष्ट परियोजना बस डिजाइनहरूसँग मिल्दो राख्छ।

प्रणाली दक्षता अधिकतम 88% मा 0.5C मा भनिएको छ, एक चार्ज र एक डिस्चार्ज मा मापन गरिएको छ — फिगरले ब्याट्री स्ट्रिङ मात्र होइन सहायकहरू समावेश गर्दछ।

कम्तिमा 80% ऊर्जा अवधारणको साथ 0.5C र 25°C मा 8000 भन्दा बढी चक्रको रूपमा जीवनकाल उद्धृत गरिएको छ, र 0°C देखि +50°C सञ्चालन ब्यान्ड वातानुकूलित भित्री भागसँग मेल खान्छ।

प्राविधिक विनिर्देशहरू

श्रेणी	प्यारामिटर	1060kWh मोडेल	1215kWh मोडेल
डीसी साइड	मूल्याङ्कन क्षमता	1060kWh	1215kWh
	सेल प्रकार	LFP 3.2V/314Ah	LFP 3.2V/314Ah
	ब्याट्री प्रणाली स्ट्रिङ	4P264S	5P242S
	PACK विशिष्टता	70.4V314Ah	70.4V314Ah
	NO PACKs को	४८ पीसीएस	५५ पीसीएस
	नाममात्र भोल्टेज	844.8VDC	774.4VDC
	भोल्टेज दायरा	680~950VDC	680~950VDC
	मानक चार्ज/डिस्चार्ज वर्तमान	200A	200A
प्रणाली प्यारामिटरहरू	प्रणाली दक्षता	MAX.efficiency 88% @0.5C / 1 चार्ज 1 डिस्चार्ज	MAX.efficiency 88% @0.5C / 1 चार्ज 1 डिस्चार्ज
	प्रणाली जीवनकाल	>8000Times(0.5C@25°C) ऊर्जा अवधारण दर ≥ 80%	>8000Times(0.5C@25°C) ऊर्जा अवधारण दर ≥ 80%
	तारिङ विधि	DC तल प्रविष्टि	DC तल प्रविष्टि
	चार्ज र डिस्चार्ज दर	०.५ सीपी	०.५ सीपी
	थर्मल व्यवस्थापन विधि	बुद्धिमान एयर-कूल्ड एयर कंडीशनर	बुद्धिमान एयर-कूल्ड एयर कंडीशनर
	सञ्चार प्रोटोकल	CAN/Eth/RS485(4G ऐच्छिक)	CAN/Eth/RS485(4G ऐच्छिक)
	आगो सुरक्षा प्रणाली	एरोसोल र पर्फ्लुरोहेक्सानोन	एरोसोल र पर्फ्लुरोहेक्सानोन
	आईपी ​​मूल्याङ्कन	IP54	IP54
	उत्पादन आकार	३०४८*२४३८*२५९१ मिमी	३०४८*२४३८*२५९१ मिमी
	उत्पादन वजन	9500 केजी	10500kg
वातावरणीय आवश्यकताहरू	सञ्चालन तापमान दायरा	०°C~+५०°C	०°C~+५०°C
	परिचालन आर्द्रता दायरा	०~९५% RH(कुनै संक्षेपण छैन)	०~९५% RH(कुनै संक्षेपण छैन)
	सञ्चालन उचाइ	2000m (>2000m derating)	2000m (>2000m derating)
	प्रमाणीकरण	प्याक: CE ROHS UN38.3 MSDS	प्याक: CE ROHS UN38.3 MSDS
	वारेन्टी	५ वर्ष	५ वर्ष

साइटहरू एक मेगावाट-घन्टा आयोग

२-४ घन्टा साँझको चुचुरो र ट्यारिफ संरचना भएका औद्योगिक पार्कहरू जसले त्यो झ्याललाई स्थानान्तरण गर्दछ।

डिजेल जेनेरेटर प्रतिस्थापन: 1060kWh मा 200A डिस्चार्जले इन्धन रसद बिना सामान्य आउटेज विन्डो मार्फत एक सामान्य औद्योगिक लोड कभर गर्दछ।

सौर्य वा वायु फार्महरूले उत्पादनलाई बलियो बनाउन र उत्पादन क्याप्चर गर्न आवश्यक छ जुन अन्यथा कटौती हुनेछ।

वितरण कम्पनीहरूले एक वा दुई सिजनको लागि फिडरको चुचुरो खौरेर सबस्टेसन स्तरवृद्धि स्थगित गर्दै।

रिमोट खनन र टापु साइटहरू जहाँ साइट-निर्मित ब्याट्री कोठा अव्यावहारिक छन् र कारखाना-परीक्षण डेलिभरी मात्र भरपर्दो विकल्प हो।

कसरी पूर्वनिर्मित परियोजना अनलाइन आउँछ

परियोजना अनुक्रम सिभिल प्याकेजबाट सुरु हुन्छ: 9500-10500kg पोइन्ट लोडको लागि मूल्याङ्कन गरिएको फ्ल्याट कंक्रीट प्याड, कन्टेनरको स्थितिमा केबल ट्रेन्च, र एयर कन्डिसनरको ताप अस्वीकारको लागि क्लियरेन्स।

लिफ्टिङ एकल क्रेन सञ्चालन हो। इकाईको 3048*2438*2591mm खाम र कुना कास्टिङहरू मानक कन्टेनर हार्डवेयर हुन्, त्यसैले स्प्रेडर बार र रिगिङ कस्टम-बिल्टको सट्टा भाडामा लिइन्छ।

त्यसपछि कमिसनिंग तीन चरणहरूमा चल्छ: साइट PCS मा तल्लो प्रविष्टि ग्रन्थि मार्फत DC तारिङ, परियोजना EMS (4G रिमोट पहुँच वैकल्पिक), र स्वीकृति अनुक्रम जहाँ स्थानीय प्राधिकरण वा ग्रिड अपरेटरले सुरक्षा रिले परीक्षण, चार्ज/डिस्चार्ज र 0.5.5 मा SOCccy रिपोर्ट जाँच गर्दछ। कन्टेनर सेट भएपछि साइट कामको दुई देखि तीन दिन अनुमति दिनुहोस्।

सुरक्षा र प्रमाणीकरण फाइल भित्र

दुई स्वतन्त्र फायर एजेन्टहरू: एरोसोलले प्याक भोल्युम भित्र कार्य गर्दछ जबकि परफ्लुरोहेक्सानोनले कन्टेनर स्पेसलाई बाढी दिन्छ - जोडीले दुबै स्केलहरूमा थर्मल घटनाहरू समेट्छ।

DC तल्लो प्रविष्टिको साथ IP54 घेरा, त्यसैले कन्टेनरले साइटमा वर्षा र धुलो सहन सक्छ जबकि विद्युतीय प्रवेश कम र सुरक्षित रहन्छ।

प्याकहरू CE र RoHS बोक्छन्; यातायात, भन्सार र साइट बीमाको लागि आवश्यक UN38.3 र MSDS कागजातको साथ पूरा उपकरण जहाजहरू।

इन्टेलिजेन्ट एयर-कूल्ड एयर कन्डिसनिङले साँघुरो तापमान ब्यान्डमा ४८-५५ प्याक स्ट्रिङ राख्छ; नियन्त्रकले कडा साइकल चलाउनुको सट्टा परिमार्जन गर्दछ।

अपरेटिङ खाम 0°C देखि +50°C परिवेशमा 0-95% RH बिना कन्डेन्सेसन, र 2000m उचाइ माथि डेरेटिङको साथ हुन्छ — नम्बरहरू तपाईंको परियोजना साइट विरुद्ध जाँच गर्न लायक।

प्रत्येक कन्टेनरले ढुवानीका लागि ढोका बन्द हुनु अघि कारखानामा प्याक-स्तर लगिङको साथ पूर्ण 0.5CP चार्ज र डिस्चार्ज पूरा गर्दछ।

Yueqing प्लान्ट भित्र आठ चरणहरू

1. सेल इनटेक - 314Ah LFP कोशिकाहरू आगमनमा क्षमता र आन्तरिक प्रतिरोधको लागि ब्याच-नमूना हुन्।

2. प्याक निर्माण — 70.4V/314Ah प्याकहरू वेल्डेड, तार, प्याक BMS र इन्सुलेशन-परीक्षणसँग फिट गरिएका छन्।

3. कन्टेनर फ्याब्रिकेशन - एन्क्लोजरलाई कम्पनीको अन्य ऊर्जा उत्पादनहरू जस्तै भुइँमा काटिएको, वेल्डेड र क्षरण सुरक्षाको साथ लेपित गरिएको छ।

4. र्याक स्थापना - प्याकहरू DC बस रनको साथ 4P264S वा 5P242S स्ट्रिङ लेआउटमा माउन्ट गरिएका छन्।

5. थर्मल र फायर फिट-आउट - वातानुकूलित इकाईहरू, नलिकाहरू, एरोसोल जेनेरेटरहरू र पर्फ्लुरोहेक्सानोन सिलिन्डरहरू स्थापना गरी कार्य-परीक्षण गरिन्छ।

6. तार र नियन्त्रण - निगरानी, ​​कम्स गेटवे र DC तल्लो प्रविष्टि ग्रन्थि परियोजना इन्टरफेसमा समाप्त हुन्छ।

7. कारखाना स्वीकृति परीक्षण - प्याक-स्तर भोल्टेज र क्रम संख्या विरुद्ध लग गरिएको तापमान संग पूर्ण 0.5CP साइकल चलाउने।

8. सील र प्याकिङ — ढोका बन्द, झटका सूचकहरू फिट, कन्टेनर यार्ड लागि एकाइ तयार।

कन्टेनर स्केलमा साइजिङ रियलिटी चेक

तपाईको डिस्प्याच विन्डोसँग मिल्ने भेरियन्ट किन्नुहोस्, ठूलो संख्या होइन। 1060kWh इकाईले 844.8VDC बसमा 200A मानक प्रदान गर्दछ; 1215kWh एकाइले तल्लो 774.4VDC नाममात्रमा थप ऊर्जा प्रदान गर्दछ। PO काट्नु अघि तपाईको PCS अपरेटिङ दायरा भित्र कुन भोल्टेज छ भनी जाँच गर्नुहोस्।

एयर कूलिंगको वास्तविक सीमाहरू छन्। यदि तपाईंको साइट नियमित रूपमा +50°C नाघेको छ, वा आर्द्र उष्णकटिबंधीय हावापानीमा बस्छ जहाँ एयर कन्डिसनर पूर्ण लोडमा निरन्तर चल्छ, तरल-चिसो उत्पादनले सेलको तापक्रमलाई समेट्छ र अझ राम्रो फिट हुन सक्छ। हामी डेलिभरी पछिको सट्टा उद्धरणमा भन्छौं।

भण्डारण आवश्यकता को लगभग 500kWh तल, यो कन्टेनर गलत आकार छ। क्याबिनेट-स्केल उत्पादनको ढुवानी, क्रेन र साइटमा कम लागत लाग्छ, र हामी तपाईंलाई उही दायराबाट एकमा देखाउन सक्छौं।

EPC उद्धरणहरूमा राख्नका लागि प्रश्नहरू

एक चार्ज-डिस्चार्ज चक्रमा दक्षता फिगर प्रणाली-स्तर हो कि भनेर सोध्नुहोस् — हाम्रो 0.5C मा 88% अधिकतम छ, सहायकहरू समावेश छन्।

सोध्नुहोस् कि चक्र-जीवन दावीले दर, तापक्रम र अवधारण थ्रेसहोल्डलाई बताउँछ - '8000 चक्र' कुनै सर्त बिना मार्केटिङ वाक्य हो, एक विशिष्टता होइन।

कति फायर एजेन्टहरू भित्र छन् सोध्नुहोस्। Aerosol plus perfluorohexanone कन्फिगरेसन बीमाकर्ताहरूले उनीहरूको आवश्यकताहरूमा बढ्दो रूपमा लेखिरहेका छन्।

यदि साइट PCS ले फरक comms प्रोटोकल प्रयोग गर्छ भने कमिसन गर्ने समयमा के हुन्छ भनेर सोध्नुहोस् — CAN, Ethernet र RS485 यहाँ मानक छन्, 4G रिमोट वैकल्पिक।

व्यावसायिक सर्तहरू: उत्पादन एक मानक कन्टेनरको लागि 30-40 कार्य दिनहरू चल्छ, पाँच-वर्षको वारेन्टी, र ब्याट्री प्याकहरू कन्टेनर अनशिप नगरी फिल्डमा बदल्न सकिन्छ।

लिफ्टिङ, ढुवानी र भन्सार

3048*2438*2591mm र 9500kg (1060kWh) वा 10500kg (1215kWh) मा, एकाइ दुवै छेउमा क्रेनको साथ फ्ल्याटबेडमा सर्छ। फोर्कलिफ्टहरू यस वजनको लागि मूल्याङ्कन गरिएको छैन; ट्रक आइपुग्नु अघि धाँधली र प्याड क्रेनको योजना बनाउनुहोस्।

किनभने ब्याट्री स्थापना र चार्ज गरिएको छ, कन्टेनर UN3480 खतरनाक सामानको रूपमा जहाज। हामी UN38.3 रिपोर्ट, MSDS र DG प्याकिङ घोषणा तयार गर्छौं; तपाईले सामान्य कार्गोको तुलनामा उत्पत्तिमा बुकिङ लिड टाइमको लगभग एक अतिरिक्त हप्ताको बजेट गर्नुपर्छ।

मानक सर्तहरू FOB Ningbo वा शंघाई CIF उपलब्ध छन्; एकाइले 40-फिट उच्च-क्यूब बराबरको भारको रूपमा यात्रा गर्दछ, र तपाईंको देशमा ओभरल्याण्ड डेलिभरीलाई 3-मीटर-चौडा, 10.5-टन लोडको लागि मार्ग क्लियरेन्स चाहिन्छ।

वारेन्टी र क्षमता सेवा

प्याक, वातानुकूलित, फायर सिस्टम र एक वितरण प्रणालीको रूपमा निगरानीमा पाँच वर्षको वारेन्टी।

भनिएको 0.5C साइकल चलाउने अन्तर्गत मूल्याङ्कन गरिएको ऊर्जाको कम्तिमा 80% समात्ने क्षमतालाई वारेन्ट गरिएको छ; डिग्रेडेसन ट्र्याकिङले आधारभूत रूपमा कारखाना स्वीकृति लग प्रयोग गर्दछ।

प्याकहरू फिल्ड-स्वैप गर्न मिल्ने मोड्युलहरू हुन् — कमजोर प्याकहरू कन्टेनरलाई अनशिप नगरी वा बाँकी स्ट्रिङमा अवरोध नगरी केही घण्टामा बदलिन्छ।

वैकल्पिक 4G को साथ CAN/Eth/RS485 मा रिमोट निगरानीले हाम्रो सेवा टोलीलाई प्याक-स्तर डेटा पढ्न र अपरेटरलाई क्षमता बहाव देखिनु अघि भ्रमणको तालिका बनाउन दिन्छ।

वार्षिक सेवा: एयर फिल्टर सफाई, फायर एजेन्ट दबाब जाँच, टर्मिनल टर्क प्रमाणीकरण र एक क्षमता रन; स्पेयर प्याकहरू 5-7 कार्य दिन भित्र जहाज।

साइट तयारी गल्तीहरू कि लागत हप्ताहरू

गलत: कन्टेनरको ढोका स्विङ र एयर कन्डिसनर क्लियरेन्स जाँच गर्नु अघि प्याड खन्याउदै। दायाँ: कंक्रीट अर्डर गर्नु अघि 3048*2438mm फुटप्रिन्ट प्लस 1m सेवा कोरिडोर चिन्ह लगाउनुहोस्।

गलत: 9500kg एकाई फोर्कलिफ्ट संग स्किड गर्न सकिन्छ मान्न। दायाँ: स्प्रेडरको साथ कुना कास्टिङबाट क्रेन - ट्रकले पोर्ट छोड्नु अघि रिगिङ योजना अवस्थित हुनुपर्छ।

गलत: केबल ट्रेन्च फिल मुनि गाडिएको DC तल्लो प्रविष्टि ग्रंथि छोडेर। दायाँ: खाडल ब्याकफिल हुनु अघि, प्लेसमेन्ट हप्तामा ग्रन्थीलाई समाप्त गर्नुहोस् र सिल गर्नुहोस्।

गलत: आर्द्रता जाँच छोड्दै किनभने 'यसमा IP54 छ'। दायाँ: अपरेटिङ ब्यान्ड 0-95% RH बिना संक्षेपण हो; एक dehumidifier मनसुन क्षेत्रहरूमा सस्तो बीमा हो।

गलत: 680~950VDC विन्डो बाहिरको PCS मा ब्याट्री बस जडान गर्दै। दायाँ: परियोजना प्रमाणित गर्नुहोस् PCS ले भेरियन्टको नाममात्र भोल्टेज (844.8V वा 774.4V) लाई ऊर्जा दिनु अघि स्वीकार गर्दछ।

मेगावाट-घण्टा परियोजनाहरूबाट फिल्ड नोटहरू

उज्बेकिस्तानको तास्कन्दमा एक सम्पत्ति विकासकर्ताले 2024 को अन्तमा रात/दिनको ट्यारिफ फैलिएको व्यापारिक कम्प्लेक्सको लागि 1060kWh एकाइ अर्डर गरे। तिनीहरूको परियोजना इन्जिनियरले रिपोर्ट गरे कि कन्टेनरले क्रेनले फ्ल्याटबेडबाट उठेको नौ दिन भित्र राजस्व उत्पन्न गरिरहेको थियो, र नोट गरे कि RS485 मा EMS ह्यान्डशेकले प्यारामिटर म्यापिङको एक दिउँसो लियो - भौतिक स्थापना भन्दा लामो।

अन्टानानारिभो, मेडागास्करमा एक सौर्य विकासकर्ताले अवस्थित PV फार्मसँग 1215kWh संस्करण जोडा बनायो। तिनीहरूको प्रतिक्रिया वातानुकूलितमा केन्द्रित थियो: टापुको तातोमा कूलिङ लोड सुझाव गरिएको डाटाशीट भन्दा बढी थियो, र तिनीहरूले दोस्रो एकाइ अर्डर गर्नु अघि हामीलाई +45°C मा derating तालिकाको लागि सोधे।

अल्माटी, काजाकिस्तानमा एक खानी ठेकेदारले कन्टेनरलाई प्रशोधन प्लान्टको लागि ब्याकअपको रूपमा प्रयोग गर्यो। तिनीहरूको विद्युतीय पर्यवेक्षकले एकल-लिफ्ट स्थापनाको प्रशंसा गरे तर गुनासो गरे कि कम्स केबललाई लामो कारखानाको पुच्छर चाहिन्छ - DC तल्लो प्रविष्टि स्थितिको अर्थ तिनीहरूको खाडल योजना भन्दा 4 मिटर अगाडि दौडियो।

प्रश्नहरू क्रेताहरूले कन्टेनर बुकिङ अघि सोध्छन्

प्रश्न: दुई संस्करणहरू बीच के भिन्नता छ?

A: ऊर्जा र स्ट्रिङ लेआउट — 1060kWh को लागि 4P264S (844.8VDC) मा 48 प्याकहरू, 1215kWh को लागि 5P242S (774.4VDC) मा 55 प्याकहरू, एउटै घेरामा।

प्रश्न: के कन्टेनरमा PCS समावेश छ?

A: होइन - यो DC-साइड भण्डारण सम्पत्ति हो। यसले CAN, इथरनेट वा RS485 (4G वैकल्पिक) मा तपाइँको परियोजना PCS/EMS मा जडान गर्दछ।

प्रश्न: यो कसरी पठाइन्छ?

A: UN3480 खतरनाक सामानहरू फ्ल्याटबेडमा वा कन्टेनर लोडको रूपमा, UN38.3 रिपोर्ट र MSDS हामीद्वारा तयार पारिएको।

प्रश्न: मानक चार्ज/डिस्चार्ज वर्तमान के हो?

A: 200A दुबै भेरियन्टहरूमा, 0.5CP दरमा, 680~950VDC भोल्टेज विन्डो भित्र।

प्रश्न: साइट कमिसन गर्न कति समय लाग्छ?

A: DC wiring, comms ह्यान्डशेक र साक्षी स्वीकृति परीक्षणको लागि दुई देखि तीन दिन, प्याड तयार छ भनी मान्दै।

प्रश्न: वास्तविक दक्षता के हो?

A: अधिकतम 88% 0.5C मा एक चार्ज र एक डिस्चार्ज मा मापन, सहायक समावेश।

प्रश्न: ब्याट्री कति लामो हुनेछ?

A: कम्तिमा 80% ऊर्जा अवधारणको साथ 0.5C र 25°C मा 8000 भन्दा बढी चक्रहरू; तातो परिवेशले यसलाई छोटो पार्छ।

प्रश्न: नेतृत्व समय के हो?

A: मानक कन्टेनरको लागि 30-40 कार्य दिनहरू; मूलमा DG बुकिङले नौकायन तालिकामा लगभग एक हप्ता थप्छ।
