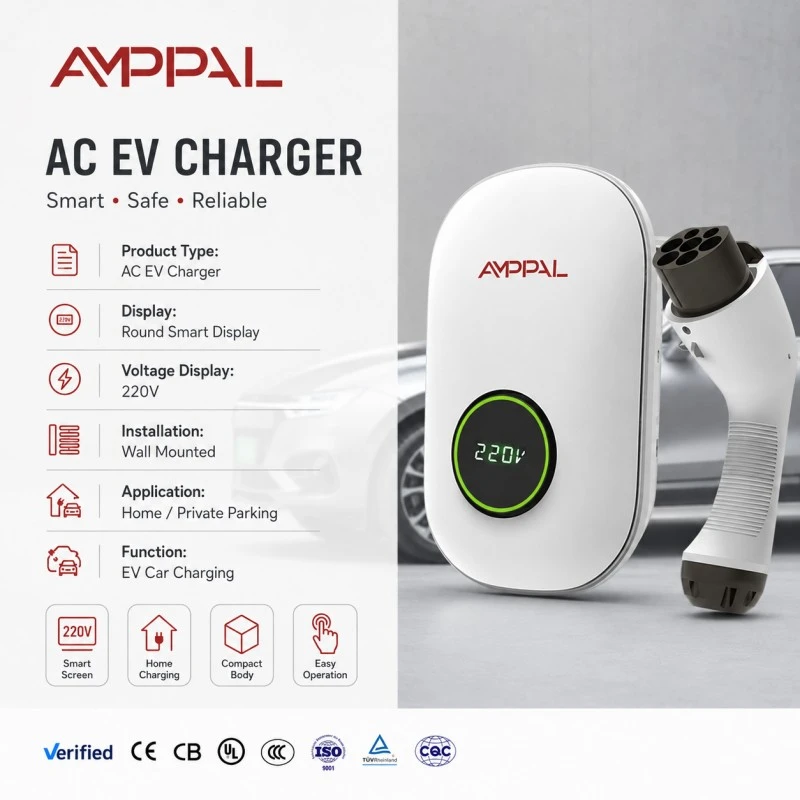

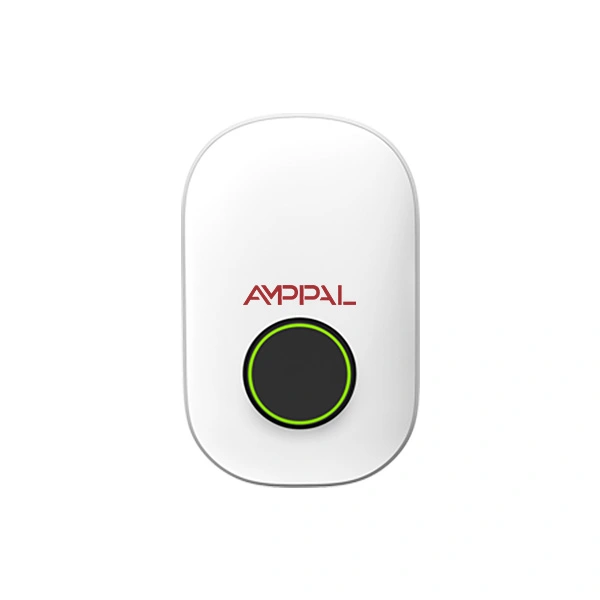

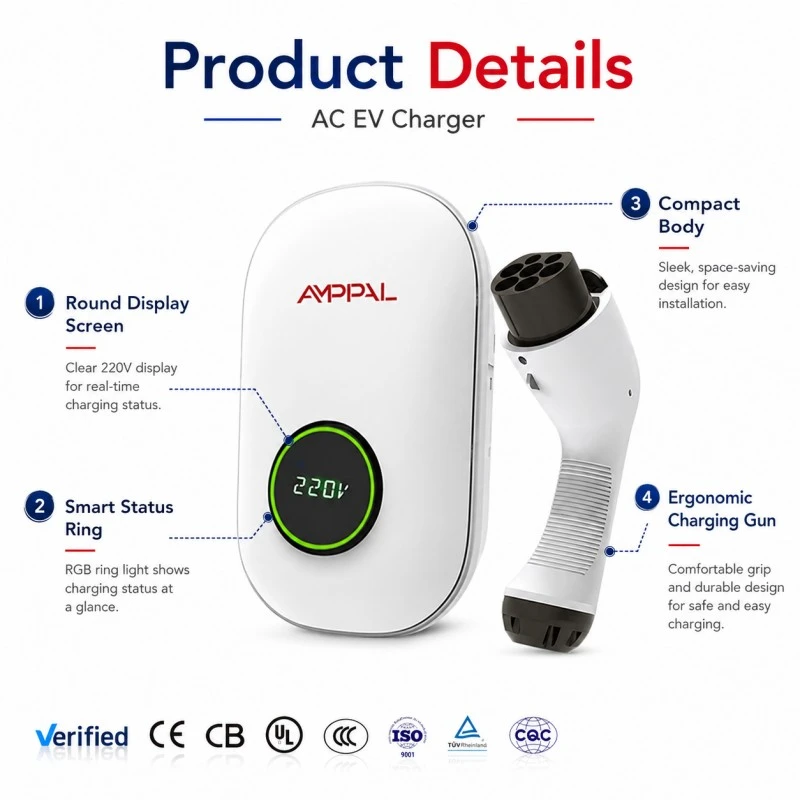

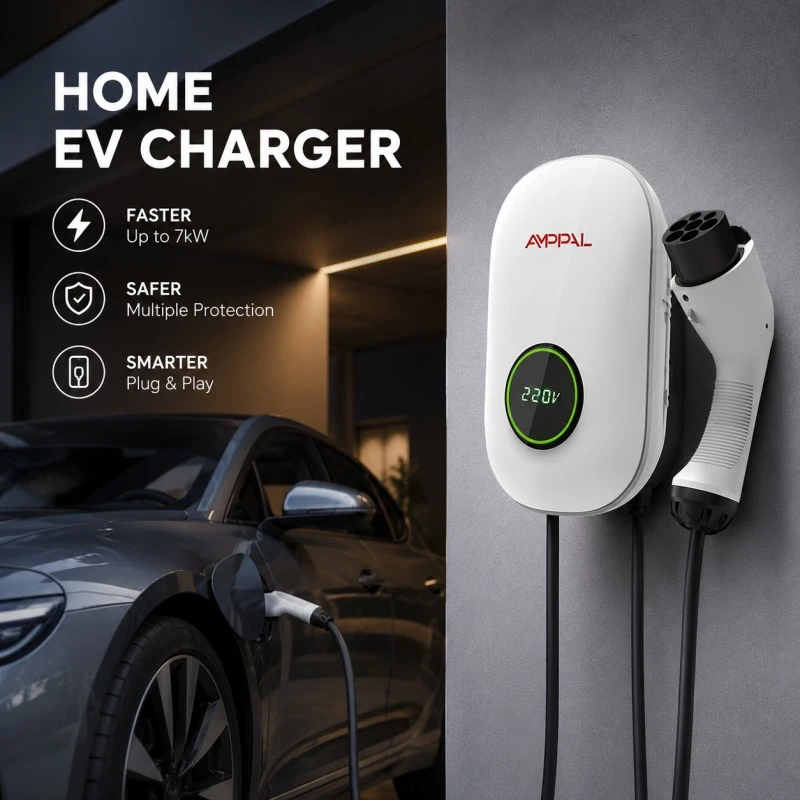

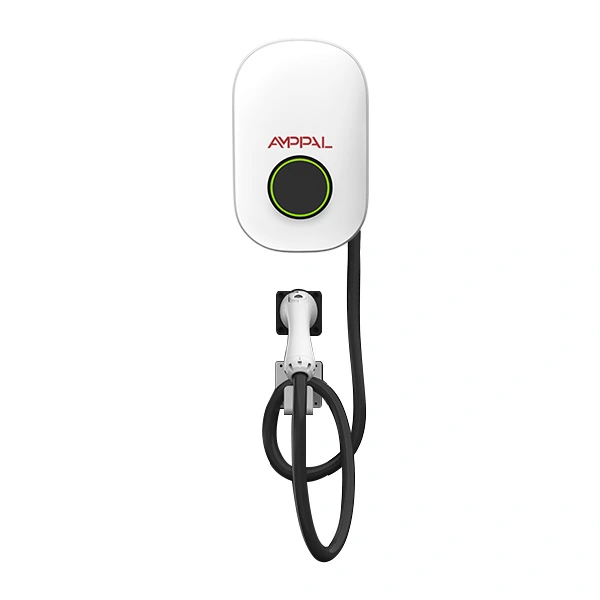

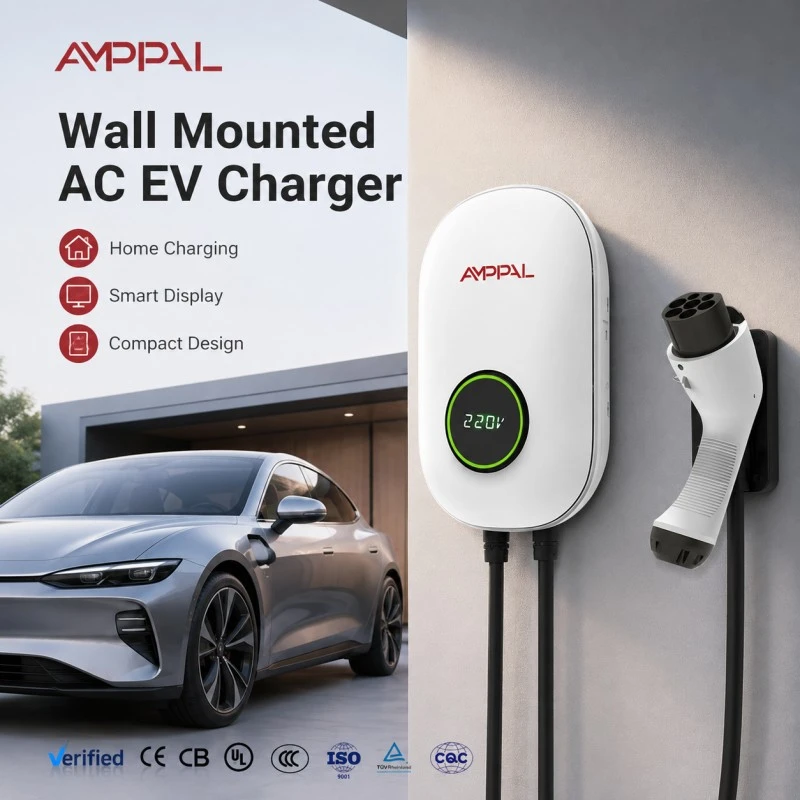

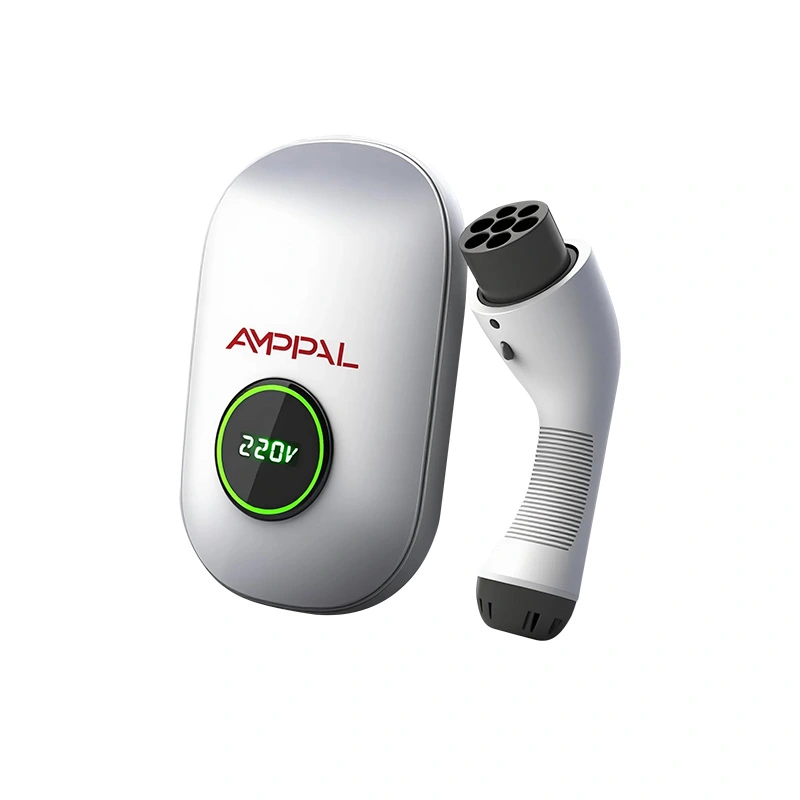

आवासीय र व्यावसायिक प्रयोगको लागि 11kW पोर्टेबल AC EV चार्जर

किन 11kW युरोपेली पूर्वनिर्धारित भयो

हाउसिङ स्टकले चार्जर पावरको निर्णय गर्छ। जर्मनी, अस्ट्रिया, नर्डिक्स, बेनेलक्स देशहरू र धेरै मध्य युरोपमा, घरहरू मानकको रूपमा तीन-चरण 400V आपूर्तिसँग तार छन्। प्रत्येक तीन चरणहरूमा वालबक्स 16A फिड गर्नुहोस् र तपाईंले 11kW प्राप्त गर्नुहुन्छ — कुनै आपूर्ति अपग्रेड छैन, कुनै विशेष अनुप्रयोग छैन।

आवासीय र व्यावसायिक प्रयोगको लागि 11kW पोर्टेबल AC EV चार्जर व्यावहारिक कारणको लागि केही राउन्डर-ध्वनि नम्बरको सट्टा 11kW मा अवस्थित छ। AF-AC-11-B-A-O-1/2-SF युरोपेली घरेलु वितरण बोर्डले पहिले नै डेलिभर गर्न सक्ने आकारको छ।

यो भौतिक विज्ञान को बारे मा स्पष्ट हुनु लायक छ। एघार किलोवाट छिटो चार्ज हुँदैन। यसले लगभग ५०-६० किलोमिटरको दायरा प्रति घण्टा फर्काउँछ, जसले लगभग कुनै पनि कारलाई रातभर भर्छ। यदि तपाईंलाई बीस मिनेटमा भरिएको ब्याट्री चाहिन्छ भने, तपाईंलाई DC चाहिन्छ, र कुनै पनि मूल्यमा AC wallbox ले यो गर्न सक्दैन।

के तीन-चरणले तपाईंलाई एकल-चरण बक्समा किन्दछ

लगभग 1.6x 7.4kW एकल-फेज एकाइको चार्ज दर, प्रति-चरण वर्तमानमा कुनै वृद्धि बिना - अझै पनि प्रत्येक खुट्टामा 16A मात्र।

L1, L2 र L3 मा सन्तुलित ड्र। तपाईंको वितरण बोर्डले सबै कुरा बोक्ने एक चरणको सट्टा एक समान भार देख्छ, जुन कुरा छिमेकीहरूले पनि चार्ज गरिरहेको छ भने।

प्रति कन्डक्टर तल्लो प्रवाह भनेको लामो चार्जिङ सत्रमा केबल र टर्मिनलहरूमा कम ताप हो।

धेरै जसो युरोपेली बजार EVs मा फिट भएको 11kW अनबोर्ड चार्जरहरूसँग मिल्दोजुल्दो — तपाईंले कारको पूर्ण AC क्षमतालाई थ्रोटल गर्नुको सट्टा प्रयोग गर्नुहुन्छ।

IP65 सील र एक -30°C देखि +50°C दायरा, त्यसैले एक नॉर्डिक जाडो वा आल्प्स मा एक असुरक्षित पर्खाल अनुमान भित्र छ।

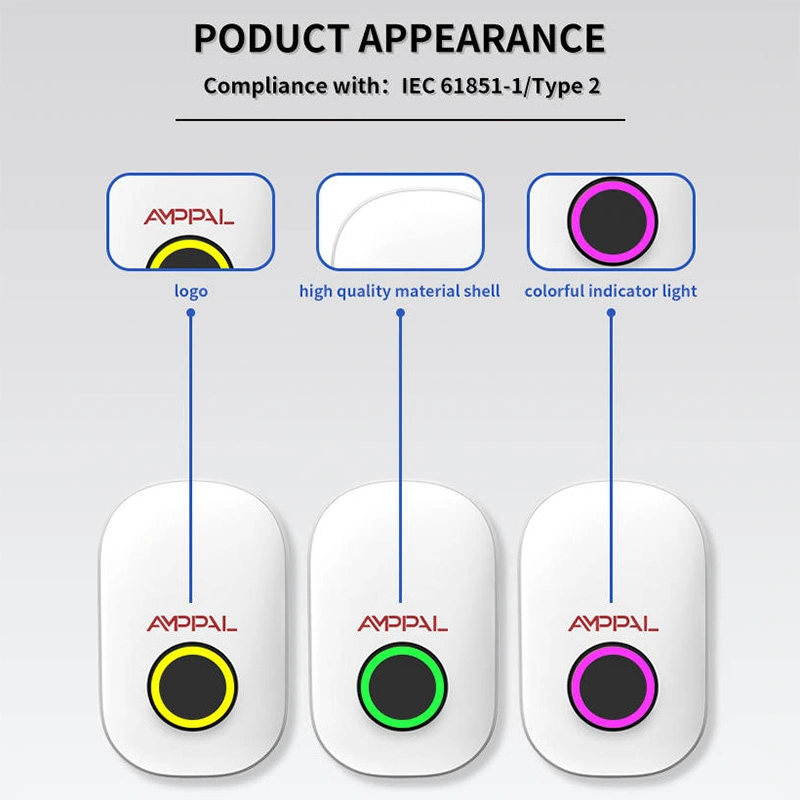

304 × 191 × 95mm र एक व्यक्ति माउन्ट गर्न पर्याप्त प्रकाश, तीन-चरण एकाइ भए तापनि।

प्राविधिक विनिर्देशहरू

घरहरू र भवनहरू यो सूट गर्दछ

जर्मन, अस्ट्रिया र स्विस एकल-परिवार घरहरू: उपभोक्ता इकाईमा तीन-चरण मानक हो, त्यसैले 11kW लाई सामान्यतया कुनै पनि उपयोगिता संलग्नता चाहिन्छ।

बाहिरी पार्किङको साथ नर्डिक गुणहरू: -30 डिग्री सेन्टिग्रेड मूल्याङ्कन र IP65 बडीले जाडोमा असुरक्षित स्थापनालाई ह्यान्डल गर्छ।

डच र बेल्जियम टेरेस्ड आवास: साँघुरो साइड पर्खाल वा साझा प्रवेश मार्गको लागि पर्याप्त कम्प्याक्ट।

दुई वा तीन इकाइहरू फिट हुने सानो अपार्टमेन्ट भवनहरू: सन्तुलित तीन-चरण लोडिङले भवनको आपूर्तिलाई सीमाभित्र राख्छ।

एक कर्मचारीको घरमा पार्क गरिएको कम्पनीको कार: रातभर 11kW ड्राइभिङको पूरा कार्य दिन कभर गर्दछ, र APP लगले खर्च प्रतिपूर्तिको लागि सफा रेकर्ड दिन्छ।

कसरी इकाईले तीन-चरण आपूर्ति ह्यान्डल गर्छ

वालबक्सले एसी मार्फत गाडीमा स्विच गर्छ; DC मा रूपान्तरण कारको अनबोर्ड चार्जर भित्र हुन्छ। एकाइले वास्तवमा के नियन्त्रण गर्छ त्यो पायलट संकेत हो - यसले कारलाई कति वर्तमान स्थापनाले सुरक्षित रूपमा प्रदान गर्न सक्छ भनेर बताउँछ, र कारले तदनुसार आफैलाई सीमित गर्दछ।

कन्ट्याक्टर बन्द हुनु अघि, इकाईले पृथ्वीको निरन्तरता जाँच गर्दछ र गाडी सही रूपमा जडान भएको र लक भएको पुष्टि गर्दछ। सत्रको बखत एक अवशिष्ट वर्तमान पत्ता लगाउने चरणले DC चुहावट र AC को लागि हेर्छ, जुन युरोपमा बेचिने सस्तो आयातहरू समात्ने आवश्यकता हो।

यदि एक चरण बाहिर निस्कन्छ - ग्रामीण आपूर्तिहरूमा असामान्य छैन - एकाइले असन्तुलन पत्ता लगाउँदछ र दुई खुट्टामा जारी राख्नुको सट्टा रोकिन्छ। त्यो सुरक्षाको कारणले गर्दा एक चरण विफलता क्षतिग्रस्त अनबोर्ड चार्जरको सट्टा तपाईंको फोनमा लग गरिएको घटना हुन्छ।

युरोपेली बजारको लागि अनुपालन

CE अनुरूप कम भोल्टेज र EMC निर्देशनहरू, प्रति मोडेल श्रृंखला राखिएको प्राविधिक फाइलको साथ।

प्रत्येक एकाइले यसलाई प्याक गर्नु अघि डाइलेक्ट्रिक प्रतिरोध र पृथ्वी निरन्तरता परीक्षणबाट गुज्रिन्छ - यो 100% परीक्षण हो, ब्याच नमूना होइन।

पानी जेट द्वारा IP65 प्रमाणीकरण, स्प्रे मात्र होइन। दोस्रो अंकले यसलाई IP54 एकाइहरूबाट अलग गर्छ जसले बजारको बजेट अन्त्यमा हावी हुन्छ।

उत्पादन नमूनाहरूमा -30°C र +70°C को बीचमा थर्मल साइकल चलाउने, उत्तरी युरोपेली स्थापनाहरूको भण्डारण र सञ्चालन चरम सीमाहरू प्रतिबिम्बित गर्दछ।

AC र 6mA DC गल्ती पत्ता लगाउनका लागि अवशिष्ट वर्तमान सुरक्षा परीक्षण गरिएको छ, युरोपेली स्थापनाकर्ताहरूलाई कमीशन गर्दा प्रमाणीकरण गर्न आवश्यक पर्ने कुरासँग मेल खान्छ।

सीरियल-नम्बर गरिएको परीक्षण रेकर्ड प्रत्येक एकाइसँग हुन्छ, जसले कुनै भवन निरीक्षकले प्रमाणको लागि सोधेमा मामिलाहरूलाई सरल बनाउँछ।

निर्माण मार्ग

1. कम्पोनेन्ट इनटेक - कन्ट्याक्टरहरू, RCD मोड्युलहरू, कन्ट्रोलरहरू र एन्क्लोजरहरू स्टकमा प्रवेश गर्नु अघि स्पेसिफिकेशन विरुद्ध जाँच गरियो।

2. एन्क्लोजर मोल्डिङ र निरीक्षण - पोली कार्बोनेट आवास सिल-अनुहार समतलताको लागि जाँच गरिन्छ, किनकि IP65 यसमा निर्भर हुन्छ।

3. ग्यास्केट फिटिंग - सिलहरू बसेको ठाउँमा छोड्नुको सट्टा बसेर प्रमाणित गरिन्छ।

४. इलेक्ट्रोनिक्स एसेम्बली — हाम्रो एसी लाइनमा कन्ट्रोलर, कन्ट्याक्टर र आरसीडी स्टेज जडान गरिएको छ; टर्मिनल टोक़ रेकर्ड गरिएको छ।

5. एक सन्दर्भ वाहन सिम्युलेटर विरुद्ध फर्मवेयर लोडिङ र पायलट-सिग्नल क्यालिब्रेसन।

6. विद्युतीय सुरक्षा परीक्षण - डाइलेक्ट्रिक शक्ति, इन्सुलेशन प्रतिरोध, पृथ्वी निरन्तरता, RCD यात्रा प्रमाणीकरण।

7. प्रत्येक ब्याचबाट नमूना एकाइहरूमा IP65 वाटर-जेट परीक्षण, सुख्खा भित्री भाग पुष्टि गर्न पछि खोलिएको घेरासँगै।

8. कार्यात्मक सोक, खुद्रा-तयार कार्टनहरूमा प्याकिङ, र निर्यातको लागि प्यालेटाइजिङ।

के तपाईंले 11kW वा 7.4kW किन्नुपर्छ?

निर्णय गर्नु अघि दुई चीजहरू जाँच गर्नुहोस्: तपाईंको आपूर्ति र तपाईंको कार। यदि तपाईंको उपभोक्ता एकाइ एकल-चरण हो भने, यो मोडेल सही खरिद होइन र तीन-चरणमा घरेलू आपूर्ति स्तरवृद्धि गर्दा विरलै चार्ज गर्नको लागि विरलै मूल्यवान हुन्छ - यसको सट्टा 7kW एकल-चरण संस्करण किन्नुहोस्।

त्यसपछि कार जाँच गर्नुहोस्। 7.4kW अनबोर्ड चार्जर भएको गाडीले यस इकाईबाट 7.4kW तान्छ र थप होइन। तपाईंले कार प्रयोग गर्न नसक्ने क्षमताको लागि भुक्तान गर्नुहुनेछ। धेरै लोकप्रिय मोडेलहरू यस श्रेणीमा पर्छन्, त्यसैले यो मान्नुको सट्टा पुष्टि गर्न लायक छ।

जहाँ दुबै बक्समा टिक गरिएको छ — तीन-चरण आपूर्ति र 11kW-सक्षम कार — यो सही छनोट हो, र यसले एकल-फेज एकाइको समयको लगभग दुई-तिहाइमा ब्याट्री भर्नेछ।

अन्य आपूर्तिकर्ताहरूसँग उठाउन अंकहरू

आईपी ​​रेटिङको दोस्रो अंक विशेष गरी सोध्नुहोस्। IP65 पानी जेटहरू सहन; IP54 स्प्लासिङ ह्यान्डल गर्दछ। खुला युरोपेली पर्खालमा त्यो भिन्नता दुई जाडो भित्र देखा पर्दछ।

सोध्नुहोस् कि 6mA DC अवशिष्ट वर्तमान पहिचान भित्र निर्मित छ वा बाह्य उपकरण आवश्यक छ। हाम्रो एकीकृत छ।

चरण हानि मा व्यवहार बारे सोध्नुहोस्। दुई चरणमा चलिरहने एकाइले गाडीको अनबोर्ड चार्जरलाई हानि पुर्‍याउन सक्छ।

इन्टरनेट बिना के हुन्छ सोध्नुहोस्। यो एकाई फोनबाट सिधै ब्लुटुथमा नियन्त्रण गरिन्छ, त्यसैले यसले कुनै पनि नेटवर्क बिना काम गर्दछ।

यहाँ व्यावसायिक सर्तहरू: मानक निर्माणहरूका लागि MOQ 1 एकाइ, 15-20 कार्य दिन उत्पादन, 2-वर्ष वारेन्टी, 100 इकाइहरूबाट उपलब्ध कस्टम ब्रान्डिङ।

प्याकिङ र युरोपमा माल ढुवानी

आवासीय र व्यावसायिक प्रयोगको लागि 11kW पोर्टेबल वाल-माउन्टेड AC EV चार्जिङ एकाइ मोल्डेड फोम इन्सर्टहरू र डेसिक्यान्ट sachet सहित केबल सहित लगभग 4.5kg ग्रसमा 380 × 260 × 150mm वरिपरि खुद्रा-तयार मुद्रित कार्टनमा पठाइन्छ।

तातो उपचार गरिएको फ्युमिगेशन-रहित टिम्बर, स्ट्रेच-रेप गरिएको र स्ट्र्यापमा कार्टनहरू 20 प्यालेटमा प्याक गरिन्छ। एक 20-फिट कन्टेनरले लगभग 1,800 एकाइहरू लिन्छ; सानो परिमाणहरू LCL वा हावा द्वारा कम वजन दिएर राम्रोसँग सार्न सकिन्छ।

हामी धेरै जसो EU गन्तव्यहरूमा EXW, FOB Ningbo वा Shanghai, CIF र DDP पठाउँछौं। कागजातमा व्यावसायिक इनभ्वाइस, प्याकिङ सूची, अनुरूपताको CE घोषणा, क्रमबद्ध परीक्षण रिपोर्ट र उत्पत्ति प्रमाणपत्र समावेश छ। वितरकहरूको लागि, हामी तपाईंको आफ्नै ब्रान्डिङ र भाषामा खुद्रा प्याकेजिङ छाप्न सक्छौं।

वारेन्टी र जारी समर्थन

पूर्ण इकाईमा दुई वर्षको मानक, कन्ट्याक्टर, आरसीडी स्टेज, नियन्त्रक र घेरा कभर गर्दै।

त्रुटिहरू सामान्यतया APP घटना लगबाट निदान गरिन्छ — स्थापनाकर्ताहरूले हामीलाई स्क्रिनसट पठाउँछन् र हामी साइट भ्रमण बिना नै कारण पहिचान गर्छौं।

प्रतिस्थापन इकाइहरू वा पार्ट्सहरू पुष्टि भएको गल्तीको 48 घण्टा भित्र पठाइन्छ, सामान्यतया 3-5 कार्य दिनहरू कुरियरद्वारा युरोपमा।

स्थापना पुस्तिका, तार योजनाबद्ध र अङ्ग्रेजीमा एक कमिसन चेकलिस्ट आपूर्ति गरिन्छ; जर्मन, फ्रान्सेली र डच संस्करणहरू भोल्युम अर्डरहरूको लागि उपलब्ध छन्।

केबल, ग्यास्केट र टर्मिनलहरूको वार्षिक भिजुअल जाँचभन्दा बाहिर कुनै नियमित सेवा आवश्यक पर्दैन।

स्थापना त्रुटिहरू बेवास्ता गर्न लायक

गलत: घर थ्री फेज भएको मानिनु कारण सडक छ। दायाँ: उपभोक्ता इकाई खोल्नुहोस् र अर्डर गर्नु अघि तीन प्रत्यक्ष कन्डक्टरहरू पुष्टि गर्नुहोस्।

गलत: अवस्थित साझा सर्किट मार्फत जडान। दायाँ: स्थापनाको लागि आफ्नै ब्रेकर र RCD आकारको साथ समर्पित तीन-चरण सर्किट चलाउनुहोस्।

गलत: नजिकको दायरामा जेट वाश बाँच्नको लागि IP65 मा भर पर्दै। दायाँ: मानक परीक्षणमा यो पानी जेटहरू विरुद्ध छापिएको छ, तर सीधै घेराको सिमहरूमा प्रेशर वाशरलाई लक्ष्य नगर्नुहोस्।

गलत: माथितिर फर्केर केबल प्रविष्टिको साथ माउन्ट गर्दै। दायाँ: म्यानुअलमा अभिमुखीकरण पछ्याउनुहोस्। पानीले केबललाई ट्र्याक गर्छ र जुनसुकै प्रवेश बिन्दुमा पोखरीहरू आकाशतिर फर्कन्छ।

गलत: चरण रोटेशन जाँच छोड्दै। दायाँ: यसलाई कमिसन गर्दा प्रमाणित गर्नुहोस् — एकाइले चार्ज गर्नुको सट्टा गल्ती रिपोर्ट गर्दछ, र त्यसबाट बच्न मिल्ने कल-आउटले स्थापनाकर्ताको दिन दर खर्च गर्छ।

युरोपेली स्थापनाहरूबाट प्रतिक्रिया

लोअर स्याक्सनीका एक इन्स्टलरले २०२५ को सुरुदेखि नै नयाँ-निर्माण भएका घरहरूमा यीमध्ये करिब ४० वटा जडान गरिसकेका छन्। उनको व्यावहारिक टिप्पणी: कम्प्याक्ट बडीले स्पेस शीटले सुझाव दिएको भन्दा बढी महत्त्वपूर्ण हुन्छ, किनभने जर्मन उपयोगिता कोठाहरू भीडभाड हुन्छन् र ठूलो वालबक्स प्राय: पूर्वनिर्धारित रूपमा बाहिर समाप्त हुन्छ।

आर्कटिक सर्कल भित्र रहेको Tromsø मा एक घरमालिकले रिपोर्ट गरे कि एकाइ कुनै गल्ती बिना दुई जाडोमा चलेको छ, यद्यपि उनले नोट गरे कि फोन एप इलेक्ट्रोनिक्स न्यानो हुनु अघि गहिरो चिसोमा जडान गर्न ढिलो छ। हामीले फर्मवेयर टोलीलाई त्यो पास गर्यौं; यो ब्लुटुथ वेक व्यवहार हो, चार्जिङ समस्या होइन।

रोटरडमका एक सम्पत्ति प्रबन्धकले तीनवटा भवनहरूमा छ इकाइहरू चलाउने सन्तुलित तीन-चरण ड्र नै निर्णायक कारक भएको बताउनुभयो - भवन आपूर्तिले एउटै खुट्टामा छवटा एकल-फेज चार्जरहरू लिन सक्दैन।

सामान्य प्रश्नहरू

प्रश्न: घरमा तीन-चरण छ भने मलाई कसरी थाहा हुन्छ?

A: तीन प्रत्यक्ष कन्डक्टरहरूको लागि उपभोक्ता एकाइ जाँच गर्नुहोस्, वा तपाईंको मिटर हेर्नुहोस् — तीन-चरण मिटरहरूले प्रत्येक चरणमा छुट्टै रिडिङहरू देखाउँछन्। तपाईंको इलेक्ट्रीशियनले मिनेटमा पुष्टि गर्न सक्छ।

प्रश्न: यदि मेरो कारले 7.4kW AC मात्र लिन्छ भने के हुन्छ?

A: यो 7.4kW मा चार्ज हुनेछ। केहि पनि बिग्रिएको छैन, तर तपाईले प्रयोग गर्न नसक्ने क्षमताको लागि भुक्तान गर्दै हुनुहुन्छ - यसको सट्टा एकल-चरण मोडेल किन्नुहोस्।

प्रश्न: पूर्ण चार्जको लागि कति समय?

A: लगभग 50-60km दायरा प्रति घण्टा। 60kWh ब्याट्री 20% देखि पूर्ण हुन लगभग पाँच घण्टा लाग्छ।

प्रश्न: इन्टरनेट चाहिन्छ?

A: होइन। ब्लुटुथ नियन्त्रणले नेटवर्क बिना फोन-टु-चार्जरले काम गर्छ। यदि तपाईं टाढाको दृश्यता चाहनुहुन्छ भने वाइफाइ वैकल्पिक छ।

प्रश्न: के यो स्क्यान्डिनेभियामा बाहिरी माउन्टिङको लागि उपयुक्त छ?

A: हो — IP65 र -30° C मा मूल्याङ्कन गरिएको। म्यानुअल मा माउन्टिंग अभिमुखीकरण पालना गर्नुहोस् ताकि केबल प्रविष्टिमा पानी जम्मा हुन सक्दैन।

Q: कुन कनेक्टर जडान गरिएको छ?

A: टाइप 2, युरोपेली मानक। केबल लम्बाइ मानक रूपमा 5 मिटर छ।

प्रश्न: के मलाई अतिरिक्त RCD चाहिन्छ?

A: एकाइले AC र 6mA DC अवशिष्ट वर्तमान पहिचानलाई एकीकृत गर्दछ। तपाईंको स्थापनाकर्ताले अझै पनि अपस्ट्रीम सुरक्षाले स्थानीय तारिङ नियमहरू पूरा गरेको पुष्टि गर्नुपर्छ।

प्रश्न: के म यसलाई ब्रान्ड गर्न सक्छु?

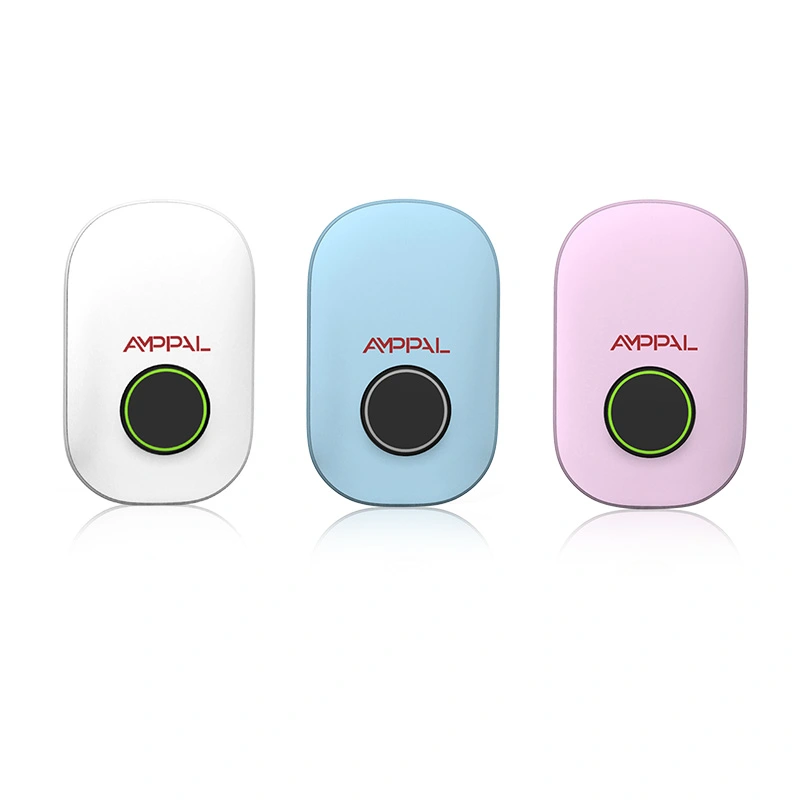

A: हो — 25-30 कार्य दिनको नेतृत्व समयको साथ, 100 इकाइहरूबाट लोगो, आवासको रंग र छापिएको खुद्रा प्याकेजिङ।
