20kW वाल-माउन्ट गरिएको DC फास्ट EV चार्जिङ स्टेसन व्यावसायिक पार्किङको लागि

तीन-चरण डीसी चार्जमा प्रवेश बिन्दु

AF-DC-020-B-A-O-2-H हाम्रो तीन-चरण DC दायरा सुरु हुने ठाउँ हो। यसले AC380V तान्छ, आन्तरिक रूपान्तरण गर्छ, र 200V र 1000VDC बीचमा 0-67A डेलिभर गर्छ। त्यो भोल्टेज छत ध्यान दिन लायकको विवरण हो - 1000V सामान्यतया धेरै ठूला क्याबिनेटहरूको लागि आरक्षित हुन्छ, र यसको मतलब यो सानो इकाईले अझै पनि 800V गाडी प्लेटफर्महरूमा कुरा गर्न सक्छ जुन सस्तो 500V-सीमित चार्जरले पूर्ण रूपमा अस्वीकार गर्नेछ।

भौतिक रूपमा यो पर्खाल कोष्ठकमा 450 × 660 × 240mm बक्स हो। कुनै प्लिन्थ छैन, कुनै आधार छैन, कार पार्कमा केबल खाडल छैन। पर्खालमा पहिले नै तीन-चरण शक्ति भएको साइटको लागि, स्थापना सामान्यतया दुई इलेक्ट्रीशियनहरूको लागि आधा-दिनको काम हो।

हामीले यो मोडेल खरिदकर्ताहरूका लागि बनाएका छौं जसलाई DC गति चाहिन्छ तर 60kW क्याबिनेट - साना होटेलहरू, कार्यशालाहरू, डिलरशिप सेवा बेहरू, र स्केलिंग गर्नु अघि सशुल्क चार्जिङ परीक्षण गर्ने जो कोहीले औचित्य दिन सक्दैन।

20kW प्लेटफर्म पछाडि डिजाइन विकल्पहरू

20kW एकाइमा 1000V आउटपुट छत: यस पावर क्लासमा दुर्लभ। यसले तपाईंको बजारमा आउने 800V-आर्किटेक्चर गाडीहरू विरुद्धको खरिदलाई भविष्यमा प्रमाणित गर्छ।

0-67A निरन्तर मूल्याङ्कन: वर्तमानलाई माथिल्लो छेउमा डिरेट गर्नुको सट्टा सम्पूर्ण भोल्टेज ब्यान्डमा स्थिर राखिएको छ, जहाँ बजेट एकाइहरूले चुपचाप प्रदर्शन गुमाउँछन्।

स्तर 1.0 मिटरिङ सटीकता: बिलिङ-ग्रेड मापन, त्यसैले ग्राहकले शुल्कमा विवाद गरेमा राजस्वको तथ्याङ्क खडा हुन्छ।

हाम्रो 30kW र 40kW मोडेलहरूसँग 450 × 660 × 240 एन्क्लोजर साझेदारी गरियो: एउटा स्पेयर-पार्ट्स सूची, एउटा माउन्ट टेम्प्लेट, तीन पावर स्तरहरू। यदि तपाईंले साइट पछि विस्तार गर्नुभयो भने उपयोगी।

4.3-इन्च टच स्क्रिन: हाम्रो फ्लोर एकाइहरूमा 7-इन्च प्यानल भन्दा सानो, जानाजानी छनोट गरिएको - कम गिलास क्र्याक गर्न, कम प्रतिस्थापन लागत, र स्थिति र ट्यारिफ को लागी पर्याप्त क्षेत्र।

कार्ड, QR र पासवर्ड पहुँच भित्र निर्मित: किन्न वा तार गर्न कुनै छुट्टै पहुँच नियन्त्रक छैन।

प्राविधिक विनिर्देशहरू

20kW DC वाल बक्स अनुरूप साइटहरू

होटल र सेवा-अपार्टमेंट कार पार्कहरू: अतिथिहरू घण्टाको लागि पार्क; 20kW प्रति घन्टा लगभग 20kWh फर्काउँछ, रातभर पूर्ण चार्ज गर्न र डिनरमा उपयोगी टप-अपको लागि पर्याप्त।

डिलरशिप सेवा खाडीहरू: उच्च-शक्ति खाडी नबनाइ सेवा अपोइन्टमेन्टको समयमा ग्राहक कारलाई 30% बाट 80% सम्म ल्याउनुहोस्।

हल्का कमर्शियल डिपोहरू: तीन वा चार इकाइहरू एक तीन-चरण बोर्डमा एक सानो भ्यान फ्लीट स्तब्ध भएको समयमा फर्किन्छन्।

कार्यालय भवनहरूले स्टाफ चार्जिङ प्रदान गर्दछ: आठ घण्टाको अनुमानित बस्ने समयले उच्च शक्तिलाई अनावश्यक र अपशिष्ट बनाउँछ।

नगरपालिका र उपयोगिता यार्डहरू: बलियो IP54 घेरा, -25°C देखि +50°C अपरेटिङ दायरा, फ्यानहरू भन्दा बाहिर सेवाको लागि कुनै चल्ने भागहरू छैनन्।

पावर चेन भित्र

थ्री-फेज इनपुटले EMI फिल्टर र सर्ज अरेस्टरबाट सक्रिय रेक्टिफायरमा जान्छ, जसले पावर फ्याक्टर उच्च र हार्मोनिक विरूपण कम राख्छ। खराब रेक्टिफायर डिजाइन तपाईंको बिजुली बिलमा प्रतिक्रियात्मक-शक्ति दण्डको रूपमा देखा पर्दछ यो त्रुटिको रूपमा देखा पर्नु अघि।

DC बसबाट, एक पृथक DC/DC कन्भर्टरले ब्याट्री व्यवस्थापन प्रणालीले अनुरोध गरेको भोल्टेज ट्र्याक गर्छ। आउटपुट लेभल १.० शुद्धतामा विनियमित भएको हुनाले, स्क्रिनमा रहेको ऊर्जा फिगरले ब्यापारिक बिलिङका लागि प्याकमा प्रवेश गरेको कुरासँग मेल खान्छ।

सुरक्षा एकवचन भन्दा स्तरित छ: कन्ट्याक्टर बन्द हुनु अघि इन्सुलेशन निगरानी, ​​सत्रको समयमा निरन्तर अवशिष्ट-वर्तमान पत्ता लगाउने, मोड्युलमा अधिक-तापमान रोलब्याक, र एक मेकानिकल आपतकालीन स्टप जसले फर्मवेयरलाई सोध्नुको सट्टा सिधै कन्ट्याक्टर कोइल काट्छ।

हामीले के परीक्षण गर्छौं यो रेखा छोड्नु अघि

100% एकाइहरूमा डाइइलेक्ट्रिक प्रतिरोध र इन्सुलेशन प्रतिरोध - नमूना योजना होइन।

स्तर 1.0 शुद्धता दावी पुष्टि गर्न एक क्यालिब्रेट सन्दर्भ मीटर विरुद्ध मिटरिङ प्रमाणीकरण।

मोड्युल र बसबार जोडहरूको थर्मल इमेजिङको साथ 20kW मा पूर्ण-लोड भिजाउनुहोस्; लूज टर्क यहाँ तातो ठाउँको रूपमा देखिन्छ।

आपतकालीन रोक प्रतिक्रिया समय, प्रत्येक एकाइमा भौतिक रूपमा जाँच गरियो।

IP54 स्प्रे र प्रत्येक ब्याचबाट उत्पादन नमूनाहरूमा धुलो प्रमाणिकरण, साथै घेरा समाप्तमा 96-घण्टा नुन स्प्रे।

EN IEC 61851-1 र 61851-23 को अनुपालन; CE कागजातहरू सामानहरूसँग जहाजहरू।

यो चार्जर निर्माण गर्ने आठ चरणहरू

स्टेज 1 — कम्पोनेन्ट इनटेक: रेक्टिफायर मोड्युलहरू, कन्ट्याक्टरहरू, मिटरहरू र कनेक्टरहरू स्टक प्रविष्टि अघि डाटाशीट विरुद्ध प्रमाणित।

स्टेज २ — पाना धातु: सीएनसी पंच र प्रेस ब्रेकले घेरा बनाउँछ; लगातार फ्ल्यान्ज ज्यामितिले ढोका ग्यास्केट सील बनाउँछ।

स्टेज ३ — वेल्डिङ: दोहोरिने योग्यताका लागि संरचनात्मक जोडहरूमा रोबोटिक सीम वेल्डिङ।

चरण 4 - सतह समाप्त: degrease, फास्फेट, इलेक्ट्रोस्टेटिक पाउडर कोट, ओभन उपचार।

चरण 5 - विद्युतीय असेंबली: मोड्युल, बसबार र हार्नेस जडान गरिएको; प्रत्येक पावर टर्मिनल स्पेसमा टर्क गरिएको र चिन्ह लगाइएको छ।

स्टेज 6 — फर्मवेयर र क्यालिब्रेसन: सफ्टवेयर लोड, भोल्टेज र हालको सेन्सरहरू क्यालिब्रेट गरिएको, मिटर प्रमाणित।

चरण 7 - रन-इन र सुरक्षा परीक्षण: थर्मल निगरानीको साथ पूर्ण-लोड सञ्चालन, त्यसपछि सुरक्षा ब्याट्री।

चरण 8 - प्याक र प्यालेटाइज: फोम-सुरक्षित दफ़्ती, ओसिलो बाधा, निर्यात प्यालेट।

20kW, 30kW वा 40kW — हालको मूल्याङ्कन पढ्दै

यी तीन मोडेलहरूले एक घेरा साझा गर्छन् र मुख्य रूपमा आउटपुट वर्तमानमा भिन्न हुन्छन्: क्रमशः 67A, 100A र 133A। चार्ज गर्ने समय दिइएको प्याक भोल्टेजमा वर्तमानमा निर्भर हुने भएकोले, व्यावहारिक भिन्नता सीधा छ — 60kWh कारले 20kW मा तीन घण्टा, 30kW मा दुई, 40kW मा नब्बे मिनेट लाग्छ।

20kW छान्नुहोस् जब बस्ने समय चार घण्टा वा बढी छ र तपाईंको ग्रिड जडान सामान्य छ। यसले प्रति चरण लगभग 30A तान्छ, जुन धेरै साना व्यावसायिक आपूर्तिहरूले अपग्रेड बिना नै अवशोषित गर्दछ।

30kW वा 40kW सम्म सार्नुहोस् जब पार्किङ छिटो हुन्छ, वा जब तपाईं ठूला प्याकहरूसँग भ्यान चार्ज गर्दै हुनुहुन्छ। आपूर्ति पक्षलाई ध्यानमा राख्नुहोस्: 40kW ले 20kW को इनपुट वर्तमान दोब्बर तान्छ, र प्रायः जसो जवाफले चार्जरको मूल्य भन्दा पनि निर्णय गर्छ।

जहाँ हामी सस्तो 20kW एकाइहरूबाट भिन्न छौँ

भोल्टेज दायरा: धेरै 20kW एकाइहरू 500V वा 750V मा रोकिन्छ। हाम्रो 1000V मा पुग्छ, त्यसैले 800V सवारी साधन आइपुग्दा पनि यसले काम गर्छ।

मिटरिङ: लागत-थप विकल्पको सट्टा मानकको रूपमा स्तर 1.0 शुद्धता।

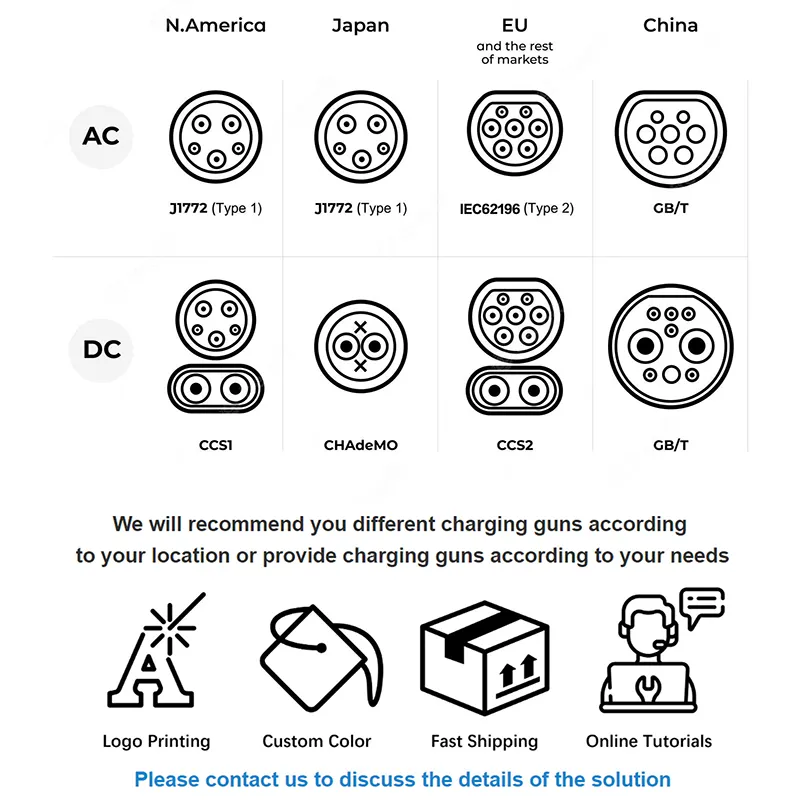

कनेक्टर लचिलोपन: CCS1, CCS2, CHAdeMO, GB/T र NACS सबै एउटै प्लेटफर्ममा उपलब्ध छन् — तपाईं एउटै निर्यात बजारमा लक हुनुहुन्न।

20/30/40kW मा भागहरू समानता: यदि तपाईंले मिश्रित साइट चलाउनुभयो भने स्टक गर्न थोरै स्पेयरहरू।

नेतृत्व समय 15-20 कार्य दिन मानक; अनुकूलन ब्रान्डिङ संग 25-30। MOQ 1 इकाई मानक हो, अनुकूलन रंग वा लोगोको लागि 50 एकाइहरू।

प्याकिङ र माल ढुवानी निर्यात गर्नुहोस्

एकाइहरू EPE फोम र डेसिक्यान्ट-सील गरिएको पोली लाइनरको साथ पाँच-तह कार्टनहरूमा व्यक्तिगत रूपमा पठाउँछन्। कार्टन आयामहरू लगभग 540 × 750 × 330 मिमी 42 किलोग्रामको नजिक सकल वजनको साथ चल्छन्, त्यसैले एकल एकाइ दुई-व्यक्ति लिफ्ट हो।

बाह्र इकाइहरू मानक निर्यात प्यालेटमा फिट हुन्छन्, तातो उपचार गरिएको फ्युमिगेशन-रहित टिम्बरमा स्ट्र्याप गरिएको र स्ट्रेच-रेप गरिएको। २० फिटको कन्टेनरले लगभग ९६ इकाइ प्यालेटाइज्ड लिन्छ।

व्यापार सर्तहरू: EXW, FOB Ningbo वा Shanghai, CIF, र DDP धेरै जसो युरोपेली र खाडी गन्तव्यहरूका लागि। नमूना आदेशहरू सामान्यतया हावा वा एक्सप्रेस कुरियर 5-7 दिनमा जान्छन्; कन्टेनर ढुवानीहरू सामान्य नौकायन तालिकाहरू पछ्याउँछन्। निर्यात कागजातहरूले इनभ्वाइस, प्याकिङ सूची, CE DoC र एकाइ परीक्षण रिपोर्ट समावेश गर्दछ।

सेवा सर्तहरू

पावर मोड्युल, मिटर, कन्ट्याक्टर र स्क्रिन सहित पूर्ण एकाईमा दुई वर्षको वारेन्टी।

OCPP-आधारित रिमोट डायग्नोस्टिक्स जहाँ साइट जडान छ; हामी विवरणबाट अनुमान गर्नुको सट्टा दोष लग पढ्छौं।

गल्ती पुष्टि भएको ४८ घण्टा भित्र स्पेयरहरू पठाइयो, कुरियरद्वारा ट्रान्जिटमा ३-५ कार्य दिनहरू।

वैकल्पिक पूर्व ढुवानी स्पेयर किट - एक अतिरिक्त मोड्युल र सम्पर्ककर्ता सेट - जुन दुर्गम क्षेत्रहरूमा सेवा गर्ने वितरकहरूले सामान्यतया लिन्छन्।

स्थापना म्यानुअल, तारिङ योजनाबद्ध र अङ्ग्रेजीमा कमिसनिङ चेकलिस्ट; भोल्युम अर्डरहरूको लागि अनुरोधमा अन्य भाषाहरू।

बेवास्ता गर्न लायक पाँच कमीशनिंग त्रुटिहरू

गलत: चार्जरको आउटपुट kW मा अपस्ट्रिम ब्रेकर साइज गर्दै। दायाँ: हालको इनपुटमा आकार - लगभग 30A प्रति चरण पूर्ण लोडमा, थप मार्जिन।

गलत: खोक्रो विभाजन भित्तामा एकाइ फिटिंग। दायाँ: चिनाई वा इस्पात फ्रेम मा माउन्ट। केबल भन्दा पहिले यसको वजन लगभग 38 किलोग्राम छ।

गलत: चरण रोटेशन अनचेक छोडेर। दायाँ: कमिसनमा अनुक्रम प्रमाणित गर्नुहोस्; सक्रिय रेक्टिफायरले दौडनुको सट्टा गल्ती रिपोर्ट गर्दछ, र त्यो कल-आउट टार्न सकिने छ।

गलत: सिधै माथि केबल ट्रेको साथ भेन्ट मार्ग अवरुद्ध गर्दै। दायाँ: हावा प्रवाहको लागि 300mm खाली माथि र तल राख्नुहोस्।

गलत: ज्ञात लोड विरुद्ध मिटर रिडिङ प्रमाणित गर्नु अघि ट्यारिफ सेटिङ। दायाँ: कमिसन गर्दा एक पटक जाँच गर्नुहोस् — स्तर 1.0 शुद्धताले मात्र मद्दत गर्छ यदि ट्यारिफ सही रूपमा कन्फिगर गरिएको छ।

साइट स्थापनाहरूबाट नोटहरू

क्राको बाहिर एउटा ३२ कोठाको होटेलले २०२५ मा पछाडिको कार पार्कमा चार इकाइहरू स्थापना गरेको थियो। तिनीहरूको मर्मतसम्भार नेतृत्वले निर्णय गर्ने कारक मूल्य होइन तर पर्खाल माउन्ट भएको बताएको छ — कार पार्कको सतह भाडामा दिइएको छ र उनीहरूलाई भुइँमा खडा हुने क्याबिनेटहरूको लागि जग खन्याउन अनुमति छैन।

मलेसियामा एउटा भ्यान भाडामा लिने अपरेटरले दुईवटा शाखामा ६ वटा युनिट सञ्चालन गर्छ। तिनीहरूले पहिलो वर्षमा एउटा वास्तविक मुद्दा रिपोर्ट गरे: मनसुनको बिहानको समयमा स्क्रिनमा कन्डेन्सेसन, हार्डवेयरमा कुनै परिवर्तन गर्नुको सट्टा अवस्थित क्यानोपी अन्तर्गत दुईवटा एकाइहरू स्थानान्तरण गरेर समाधान गरियो।

UAE मा एक विद्युतीय ठेकेदार जसले यी मध्ये तीस भन्दा बढी स्थापना गरेका छन् टिप्पणी गरे कि 20/30/40kW मा साझा घेराले उसको कामलाई सरल बनाउँछ — उही कोष्ठक, उही केबल प्रविष्टि, उही कमीशनिंग चरणहरू चाहे जुनसुकै पावर स्तर ग्राहकले आदेश दिए।

प्रश्नहरू खरीददारहरूले अर्डर गर्नु अघि सोध्छन्

प्रश्न: मलाई के आपूर्ति क्षमता चाहिन्छ?

A: पूर्ण आउटपुटमा 380V तीन-चरण फिडमा प्रति चरण 30A बारे। अर्डर गर्नु अघि तपाईंको बोर्डमा हेडरूम छ भनी निश्चित गर्नुहोस्।

प्रश्न: के 1000V दायराको मतलब यसले 800V कारहरू छिटो चार्ज गर्छ?

A: यसको मतलब यसले तिनीहरूलाई चार्ज गर्दछ, २० किलोवाटमा। उच्च-भोल्टेज प्लेटफर्महरूलाई वास्तविक रूपमा छिटो सत्रहरूको लागि हाम्रो 120kW+ दायरा चाहिन्छ।

प्रश्न: के मिटर ग्राहकहरूलाई बिल गर्न पर्याप्त सही छ?

A: हो, स्तर 1.0। कमीशन गर्दा सन्दर्भ लोड विरुद्ध प्रमाणित गर्नुहोस् र तदनुसार आफ्नो ट्यारिफ कन्फिगर गर्नुहोस्।

प्रश्न: के म यसलाई क्यानोपी बिना बाहिर माउन्ट गर्न सक्छु?

A: IP54 ले यसलाई अनुमति दिन्छ। चन्दवाले अझै पनि स्क्रिन र ग्यास्केटको जीवन विस्तार गर्दछ, विशेष गरी उच्च-UV वा मनसुन मौसममा।

प्रश्न: मैले कुन कनेक्टर निर्दिष्ट गर्नुपर्छ?

A: CCS2 युरोप र अधिकांश मध्य पूर्वका लागि, उत्तर अमेरिकाको लागि CCS1 वा NACS, चीनको लागि GB/T, CHAdeMO जहाँ पुराना जापानी मोडलहरू सामान्य छन्।

Q: के म पछि 20kW को 30kW मा स्तरवृद्धि गर्न सक्छु?

A: होइन - पावर मोड्युलहरू फरक छन्। तपाईंलाई आवश्यक मूल्याङ्कन अर्डर गर्नुहोस्; घेरा समान हुनुले इलेक्ट्रोनिक्सलाई आदानप्रदानयोग्य बनाउँदैन।

प्रश्न: आवासीय सेटिङमा कति कोलाहल छ?

A: फ्यान-कूल्ड र गति-नियन्त्रित। आंशिक लोड मा यो शान्त छ; दिगो पूर्ण लोडमा बाहिरी वातानुकूलित इकाई जस्तै श्रव्य फ्यान शोरको अपेक्षा गर्नुहोस्।

प्रश्न: बक्समा के समावेश छ?

A: चार्जर, पर्खाल कोष्ठक, चार्जिङ केबल र बन्दुक, स्थापना पुस्तिका, र परीक्षण प्रमाणपत्र। केबल लम्बाइ मानक रूपमा 5 मिटर छ।
