फ्लीट डिपोहरूको लागि 40kW उच्च-शक्ति पर्खाल-माउन्ट गरिएको DC EV चार्जर

उच्चतम शक्ति हामी पर्खाल मा राख्नेछौं

चालीस किलोवाट पर्खाल माउन्ट गर्न को लागी व्यावहारिक छत हो, र हामी किन को बारे मा सीधा छ। यसको माथि, ताप उत्पादन र एकाइ मासले पर्खाल कोष्ठकलाई गलत इन्जिनियरिङ जवाफ बनाउँछ — तपाईलाई भारी बक्स, जबरजस्ती भेन्टिलेसन अवरोधहरू, र संरचनात्मक फिक्सिङको साथ समाप्त हुन्छ जुन अधिकांश भवन मालिकहरूले साइन अफ गर्न अस्वीकार गर्नेछन्। AF-DC-040-B-A-O-2-H त्यो सीमानामा ठीक बस्छ।

तपाईले तल बस्नको लागि के पाउनुहुन्छ त्यो महत्त्वपूर्ण छ। कुनै ठोस प्लिन्थ छैन, केबल खाडल छैन, चार्जरमा पार्किङ बेको कुनै हानि छैन, र तपाईंले मात्र भाडामा दिनुभएको सतहमा कुनै स्थायी परिवर्तन छैन। २.२ मिटर छत भएको भूमिगत कार पार्कमा, पर्खाल माउन्ट गरिएको एकाइ प्रायः शारीरिक रूपमा काम गर्ने एक मात्र विकल्प हो।

आउटपुट 0-133A 200-1000VDC मा हुन्छ — हाम्रो 60kW र 120kW क्याबिनेटहरू जस्तै भोल्टेज विन्डो, घरेलु रेडिएटर भन्दा कम पर्खाल क्षेत्र ओगटेको बक्सबाट।

के पर्खाल माउन्टिङले वास्तवमा तपाईंलाई बचाउँछ

कुनै सिभिल कामहरू छैनन्: फ्लोर-स्ट्यान्डिङ क्याबिनेटलाई सामान्यतया आधार, कन्ड्युट मार्ग र पुनर्स्थापना चाहिन्छ। पर्खाल माउन्टिङले त्यो रेखालाई परियोजना लागतबाट पूर्ण रूपमा हटाउँछ।

कुनै हराएको पार्किङ बे: फ्लोर क्याबिनेट र यसको सुरक्षा क्लियरेन्सले प्रयोगयोग्य क्षेत्र खपत गर्दछ। पर्खाल वा स्तम्भमा बोल्ट गरिएको, इकाईले कुनै पनि लिदैन।

तल्लो छत अन्तर्गत सम्भव छ: कोष्ठकमा 660mm अग्लोमा, यो बेसमेन्ट कार पार्कहरूमा फिट हुन्छ जहाँ 1.9-मिटर क्याबिनेटले र्याम्प उचाइ प्रतिबन्ध पार गर्न सक्दैन।

उल्टाउन मिल्ने स्थापना: भाडामा लिइएको परिसरमा इकाई पर्खालबाट बाहिर आउँछ र फिक्सिङहरू राम्रो बनाइन्छ। धेरै जग्गा मालिकहरूले यसलाई अनुमोदन गर्नेछन् जब तिनीहरूले आधारभूत कार्यहरू अस्वीकार गर्नेछन्।

हाम्रो 20kW र 30kW मोडेलहरू जस्तै 450 × 660 × 240 फुटप्रिन्ट: मिश्रित-शक्ति साइटहरूले एउटा कोष्ठक डिजाइन र एउटा स्पेयर सूची साझा गर्दछ।

133A पूर्ण भोल्टेज दायरामा आउटपुट: हालको मूल्याङ्कन 800V मा राखिएको छ सट्टा टेलिंग अफ, जहाँ पातलो-निर्दिष्ट प्रतिस्पर्धीहरू कम हुन्छन्।

प्राविधिक विनिर्देशहरू

साइटहरू जहाँ यो मोडेल मात्र सेन्सिबल फिट हो

भूमिगत र बहु-मंजिला कार पार्कहरू: छतको उचाइ र र्‍याम्प क्लियरेन्सले भुइँको क्याबिनेटहरूलाई अस्वीकार गर्छ; स्तम्भ माउन्टिंग यो एकाई राम्रोसँग सूट गर्दछ।

भाडामा लिइएको खुद्रा फोरकोर्टहरू: जग्गा तोड्न नसक्ने भाडामा लिनेहरू अझै पनि साइटमा DC चार्ज गर्न चाहन्छन्।

ऐतिहासिक वा योजना-प्रतिबन्धित सहर केन्द्रहरू: नयाँ सडक फर्नीचर अस्वीकार गर्ने अधिकारीहरूले प्रायः अवस्थित संरचनामा पर्खाल-स्थिर इकाईलाई अनुमति दिनेछन्।

कम्प्याक्ट शहरी फिलिंग स्टेशनहरू: फोरकोर्ट क्षेत्र पहिले नै इन्धन टापुहरू र परिसंचरणको लागि प्रतिबद्ध छ; पसल भवनमा पर्खाल ठाउँ निःशुल्क छ।

भित्तामा अवस्थित तीन-चरण बोर्डको साथ डिपो भवनहरू: छोटो केबल रन, न्यूनतम स्थापना श्रम, द्रुत कमीशन।

वाल-माउन्ट सीमामा थर्मल डिजाइन

95% दक्षतामा चलिरहेको 40kW कन्भर्टरले लगभग दुई किलोवाट तातोको रूपमा फैलाउँछ। भुइँको क्याबिनेटमा जुन तातोसँग काम गर्न ठूलो मात्रा र अग्लो चिम्नी हुन्छ। भित्तामा तपाईंसँग कुनै पनि छैन, त्यसैले वायुप्रवाह मार्गलाई अनुमान गर्नुको सट्टा इन्जिनियर गरिएको हुनुपर्छ।

घेरामा सेवन कम छ, निकास उच्च छ, र आन्तरिक अचम्मले तातो हावालाई नियन्त्रण इलेक्ट्रोनिक्स र मिटरबाट टाढा राख्छ - कम्पोनेन्टहरू जसको शुद्धता तिनीहरूले खाना पकाउँदा बग्छ। फ्यानहरू तापक्रम-नियन्त्रित हुन्छन् र परिस्थितिको आवश्यकता अनुसार मात्र चल्छन्, जसले एकाइलाई आवासीय ब्लकमा स्वीकार्य रूपमा शान्त राख्छ।

आउटपुट रोलब्याक बाइनरी भन्दा प्रगतिशील छ। यदि परिवेशको तापक्रम र लोड मोड्युलको तापक्रमलाई यसको सीमामा पुर्‍याउँछ भने, चार्जरले बिस्तारै वर्तमान घटाउँछ र सत्रले मात्र लामो समय लिन्छ। यसले चालकलाई ट्रिप र डम्प गर्दैन। यो व्यवहार सीमित एयर एक्सचेन्जको साथ संलग्न बेसमेन्ट कार पार्कहरूमा सबैभन्दा महत्त्वपूर्ण छ, जहाँ यी एकाइहरू स्थापना हुन्छन्।

परीक्षण र प्रमाणीकरण रेकर्डहरू

EN IEC 61851-1: 2019 र EN IEC 61851-23: 2014 को अनुपालन; प्रत्येक एकाइको साथ सीई दस्तावेज र क्रमबद्ध परीक्षण रिपोर्ट जहाज।

विस्तारित थर्मल सोक यो मोडेलको लागि विशिष्ट - पूर्ण 40kW लोड राखिएको छ जब घेरा र मोड्युल तापमान लग गरिएको छ, किनभने यो हाम्रो भित्ता माउन्ट दायरामा उच्चतम ताप घनत्व हो।

100% डाइलेक्ट्रिक शक्ति र इन्सुलेशन प्रतिरोध परीक्षण।

क्यालिब्रेट गरिएको सन्दर्भ विरुद्ध मीटर प्रमाणिकरण; स्तर 1.0 शुद्धता प्रति एकाइ पुष्टि र क्रम संख्या विरुद्ध रेकर्ड।

IP54 प्रमाणिकरण र घेरा समाप्त मा 96-घण्टा नुन स्प्रे।

ब्र्याकेट र फिक्सिङ पुल-टेस्ट डाटा अनुरोधमा उपलब्ध छ — जब भवन सर्वेक्षकले स्थापनालाई अनुमोदन गर्नु अघि संरचनात्मक औचित्यको लागि सोध्छन् भने उपयोगी।

निर्माण चरणहरू

1. सामानहरूमा कम्पोनेन्ट प्रमाणिकरण: पावर मोड्युलहरू, कन्ट्याक्टरहरू, मिटरहरू, कनेक्टरहरू र फ्यानहरू निर्दिष्टीकरणमा जाँच गरियो।

2. सीएनसी पंचिंग र एन्क्लोजर प्यानलहरूको प्रेस-ब्रेक गठन; एयरफ्लो एपर्चरहरू पंच कार्यक्रमको भाग हो, पछि ड्रिल गरिएको छैन।

3. फ्रेम र कोष्ठक इन्टरफेसको रोबोटिक वेल्डिङ, सीम फिनिसिङ पछि।

4. ओभन उपचारको साथ सतह तयारी र इलेक्ट्रोस्टेटिक पाउडर कोटिंग।

5. पावर ट्रेन असेंबली - मोड्युलहरू, बसबारहरू र आन्तरिक बाफलिंग स्थापित; सबै पावर टर्मिनलहरू टर्क्ड र साक्षी-चिह्नित।

6. कन्ट्रोल र मिटरिङ असेम्ब्ली, हार्नेस राउटिङले तातो हावाको बाटोलाई सफा राख्छ।

7. फर्मवेयर लोडिङ, सेन्सर क्यालिब्रेसन, सन्दर्भ विरुद्ध मीटर प्रमाणिकरण।

8. विस्तारित पूर्ण-लोड थर्मल रन, सुरक्षा परीक्षण, आईपी जाँच, त्यसपछि निर्यात प्याकिङ।

पर्खालमा 40kW, वा भुइँमा 60kW?

यो यो निर्णय हो जुन यस शक्ति स्तरमा धेरै खरीददारहरूले वास्तवमा गरिरहेका छन्, त्यसैले यहाँ हाम्रो इमानदार पढाइ छ।

भुइँमा ठाउँ उपलब्ध नभएको अवस्थामा, ग्राउन्डवर्कहरू निषेधित वा आर्थिक रूपमा कमजोर हुँदा, छतको उचाइ प्रतिबन्धित हुँदा, वा स्थापना उल्टाउन मिल्ने हुँदा 40kW पर्खाल एकाइ छनोट गर्नुहोस्। यसले प्रति चरण लगभग 60A तान्छ, जुन धेरै अवस्थित व्यावसायिक बोर्डहरूले अपग्रेड बिना समायोजन गर्न सक्छन्।

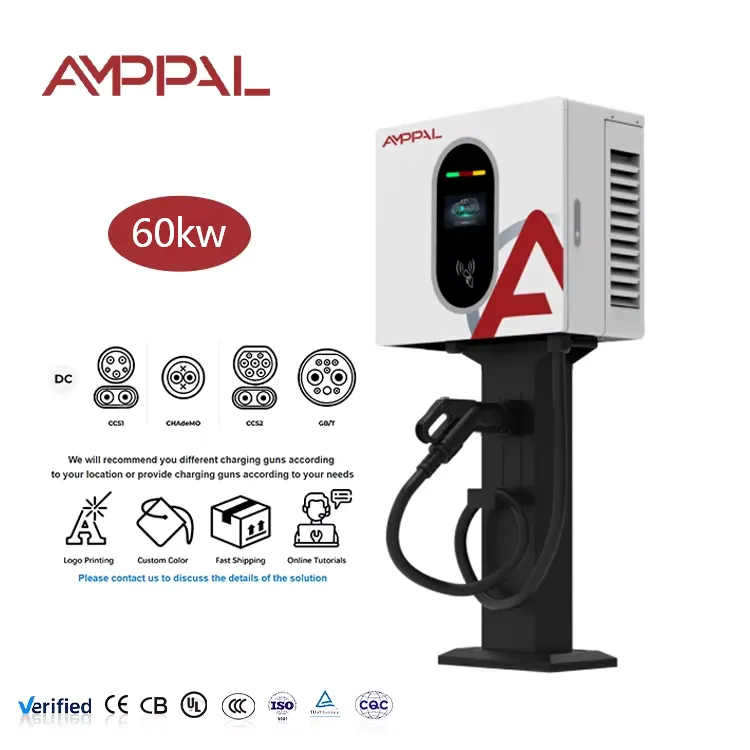

जब तपाईंसँग ठाउँ र आपूर्ति क्षमता हुन्छ, डुअल-गन सञ्चालन चाहनुहुन्छ, वा सार्वजनिक फोरकोर्टको लागि छोटो सत्रहरू चाहिन्छ भने 60kW फ्लोर-स्ट्यान्डिङ इकाई छनौट गर्नुहोस्। प्रति किलोवाट डेलिभर गर्दा यो सामान्यतया राम्रो मूल्य हो, र भुइँ क्याबिनेट सर्भिस गर्न सजिलो छ - प्राविधिकहरूले प्लेटफर्ममा भन्दा ग्राउन्ड लेभलमा उभिएर काम गर्छन्। यदि दुबै विकल्पहरू तपाईका लागि साँच्चै खुला छन् भने, फ्लोर एकाइ सामान्यतया बलियो खरीद हो। यो उत्पादनले आफ्नो स्थान कमाउँछ जब तिनीहरू छैनन्।

हामी कसरी प्रतिस्पर्धी 40kW एकाइहरू विरुद्ध निर्दिष्ट गर्छौं

उच्च भोल्टेजमा वर्तमान: हामीले 133A पूर्ण 200-1000VDC विन्डोमा राख्छौं। मूल्यहरू तुलना गर्नु अघि कुनै पनि वैकल्पिकबाट 800V मा समान आंकडा अनुरोध गर्नुहोस्।

derating अन्तर्गत थर्मल व्यवहार: एक संलग्न ठाउँमा 45°C परिवेशमा के हुन्छ सोध्नुहोस्। प्रगतिशील रोलब्याकले सत्रहरू चलिरहेको राख्छ; कठिन यात्रा गर्दैन।

मिटरिङ: स्तर 1.0 मानकको रूपमा, क्यालिब्रेसन प्रति क्रम संख्या रेकर्ड गरियो।

संरचनात्मक कागजात: कोष्ठक पुल-परीक्षण डाटा आपूर्ति गरिएको छ, जसले व्यावसायिक परिसरमा निर्माण स्वीकृति छोटो पार्छ।

व्यावसायिक सर्तहरू: MOQ 1 इकाई मानक 15-20 कार्य दिनहरू नेतृत्व समयको साथ; अनुकूलन ब्रान्डिङको लागि 50 एकाइहरू र 25-30 कार्य दिनहरू। दुई वर्ष वारेन्टी, विस्तार योग्य।

प्याकेजिङ, वजन र भाडा योजना

प्रत्येक एकाइ पाँच-तहको कार्टनमा 540 × 750 × 330mm, कूल वजन लगभग 52kg जहाजमा। यो तीनवटा पर्खाल-माउन्ट गरिएका मोडेलहरूमध्ये सबैभन्दा भारी हो, त्यसैले मेकानिकल ह्यान्डलिङ वा स्थापना बिन्दुमा दुई व्यक्तिहरूको लागि योजना बनाउनुहोस्।

तातो उपचार गरिएको फ्युमिगेशन-मुक्त काठ, स्ट्र्याप र स्ट्रेच-रेप गरिएकोमा प्रति निर्यात प्यालेट दश इकाई। एक 20-फिट कन्टेनरले लगभग 80 प्यालेटाइज्ड एकाइहरू लिन्छ, 40-फिट उच्च घन लगभग 170।

उपलब्ध सर्तहरू EXW, FOB Ningbo वा Shanghai, CIF र DDP अधिकांश युरोपेली र खाडी गन्तव्यहरू हुन्। नमूना एकाइहरू हावा वा एक्सप्रेस कुरियर 5-7 दिनमा जान्छन्। ढुवानी कागजातहरूमा व्यावसायिक इनभ्वाइस, प्याकिङ सूची, अनुरूपताको CE घोषणा, क्रमबद्ध परीक्षण रिपोर्ट र अनुरोधमा उत्पत्तिको प्रमाणपत्र समावेश छ।

समर्थन र सेवायोग्य भागहरू

पावर मोड्युल, कन्ट्रोल बोर्ड, मिटर, कन्ट्याक्टर, फ्यान र स्क्रिनमा दुई वर्षको वारेन्टी।

फ्यानहरूलाई एक सेवायोग्य वस्तुको रूपमा व्यवहार गरिन्छ र तीस मिनेट भित्र एकाई अलग गरी साइटमा प्रतिस्थापन गर्न सकिन्छ - कारखानामा फिर्ता हुँदैन।

जडित साइटहरूमा OCPP मा टाढाको दोष-कोड पुन: प्राप्ति; अधिकांश निदानहरू भ्रमण बिना पूरा हुन्छन्।

स्पेयर पार्ट्स पुष्टि गल्ती को 48 घण्टा भित्र पठाइयो, एक्सप्रेस कुरियर द्वारा 3-5 कार्य दिनहरु।

त्रैमासिक फिल्टर सफाई एकल मर्मत कार्य हो जुन यस मोडेलमा यसको तातो घनत्वलाई ध्यानमा राख्दछ। म्यानुअलले तस्बिरहरू सहित प्रक्रिया कागजात गर्दछ।

स्थापना गल्तीहरू 40kW पर्खाल एकाइमा विशिष्ट

गलत: हल्का ब्लकवर्क वा स्टड विभाजनमा फिक्सिङ। दायाँ: प्रबलित कंक्रीट, ठोस चिनाई वा उद्देश्य-निर्मित स्टिल फ्रेम। केबल र बन्दुक जोडिनु अघि एकाई 45kg नाघेको छ।

गलत: कुनै भेन्टिलेशन मूल्याङ्कन बिना सिल गरिएको तहखाने खाडीमा स्थापना गर्दै। दायाँ: अन्तरिक्षमा एयर एक्सचेन्ज पुष्टि गर्नुहोस्। बन्द कोठामा दुई किलोवाट निरन्तर तापले परिवेशको तापक्रम बढाउँछ र रोलब्याक ट्रिगर गर्दछ।

गलत: ठाउँ बचत गर्न टाउकोको उचाइ माथि एकाई माउन्ट गर्दै। दायाँ: स्क्रिनलाई आँखाको स्तरमा राख्नुहोस् र बन्दुकको होल्स्टरलाई सहज पहुँच भित्र राख्नुहोस्। अप्ठ्यारो एर्गोनोमिक्सले समर्थन कलहरू र क्षतिग्रस्त केबलहरू उत्पन्न गर्दछ।

गलत: चालीस मिटर वा सोभन्दा बढीको लागि आपूर्ति केबलको आकार घटाउने। दायाँ: 60A प्रति चरणमा वास्तविक मार्गमा भोल्टेज ड्रप गणना गर्नुहोस्, हालको बोक्ने क्षमता मात्र होइन।

गलत: रियर क्लियरेन्स बिना पर्खाल रिसेस विरुद्ध इकाई सील। दायाँ: कोष्ठक स्पेसिङ पछ्याउनुहोस्। रियर क्लियरेन्स कूलिंग डिजाइनको अंश हो, स्थापना प्राथमिकता होइन।

स्थापना गरिएका साइटहरूबाट रिपोर्टहरू

र्‍याम्प उचाइ सर्वेक्षण असफल भएपछि इस्तानबुलको एक किनमेल केन्द्र अपरेटरले 2025 मा बेसमेन्ट स्तम्भहरूमा छ वटा इकाईहरू स्थापना गरे। तिनीहरूको परियोजना इन्जिनियरले रिपोर्ट गरे कि निर्णायक प्राविधिक बिन्दु थर्मल रोलब्याक व्यवहार थियो - तहखाने अगस्तमा न्यानो चल्छ र उनीहरूले अघिल्लो आपूर्तिकर्ताको उपकरणको साथ कठिन यात्राहरू अनुभव गरेका थिए।

टिबिलिसी एयरपोर्टमा कार भाडामा लिने शाखाले छानामुनि चार इकाइहरू चलाउँछ। तिनीहरूको फ्लीट पर्यवेक्षकले 133A नोट गरे कि फिर्ता गरिएको गाडीलाई भाडाको बीचमा घुमाउन पर्याप्त छ, र पर्खाल माउन्टले सबै चार खाडीहरूलाई पूर्ण रूपमा प्रयोगयोग्य राखेको छ, जुन क्याबिनेट लेआउटमा हुँदैन।

जर्मनीका एक स्थापनाकर्ता जसले आवासीय ब्लकहरूमा यी मध्ये बीस भन्दा बढी फिट गरेका छन् प्रतिक्रियाको एक सुसंगत बिन्दु उठाए: कोष्ठक पुल-परीक्षण कागजात भनेको भवन व्यवस्थापनद्वारा अनुमोदित हुने कुरा हो, र उसले प्रत्येक परियोजनामा ​​यसको लागि सोध्छ।

सामान्य पूर्व-खरीद प्रश्नहरू

प्रश्न: के पर्खालले यसलाई लिन सक्छ?

A: एकाइ लगभग 45kg छ। ठोस चिनाई वा प्रबलित कंक्रीट आवश्यक छ; हामी अनुरोधमा कोष्ठकको लागि पुल-टेस्ट डाटा आपूर्ति गर्छौं।

प्रश्न: यसलाई कुन आपूर्ति वर्तमान चाहिन्छ?

A: लगभग 60A प्रति चरण 380V तीन-चरण पूर्ण लोड अन्तर्गत।

प्रश्न: के यसले बन्द भूमिगत कार पार्कमा काम गर्नेछ?

A: हो, भेन्टिलेसन मूल्याङ्कनको अधीनमा। यसले लगभग 2kW तातो लगातार पूर्ण लोडमा फैलाउँछ।

प्रश्न: एक सत्र कति छिटो छ?

A: साधारण 60kWh प्याकमा 20-80% को लागि लगभग 45-55 मिनेट, गाडीको BMS ले स्वीकार गरेको विषयको अधीनमा।

Q: के 40kW सबैभन्दा ठूलो पर्खाल माउन्ट गरिएको इकाई हो?

A: हो। यस माथि हामी भुइँमा खडा एकाइहरू निर्माण गर्छौं, किनभने भित्ता माउन्टिङ सही इन्जिनियरिङ समाधान हुन रोक्छ।

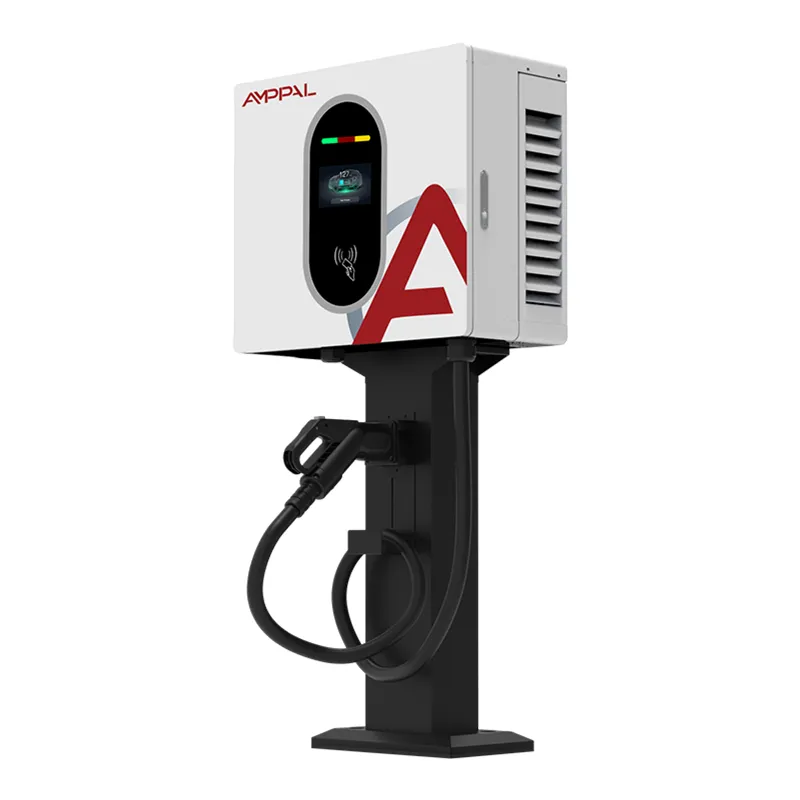

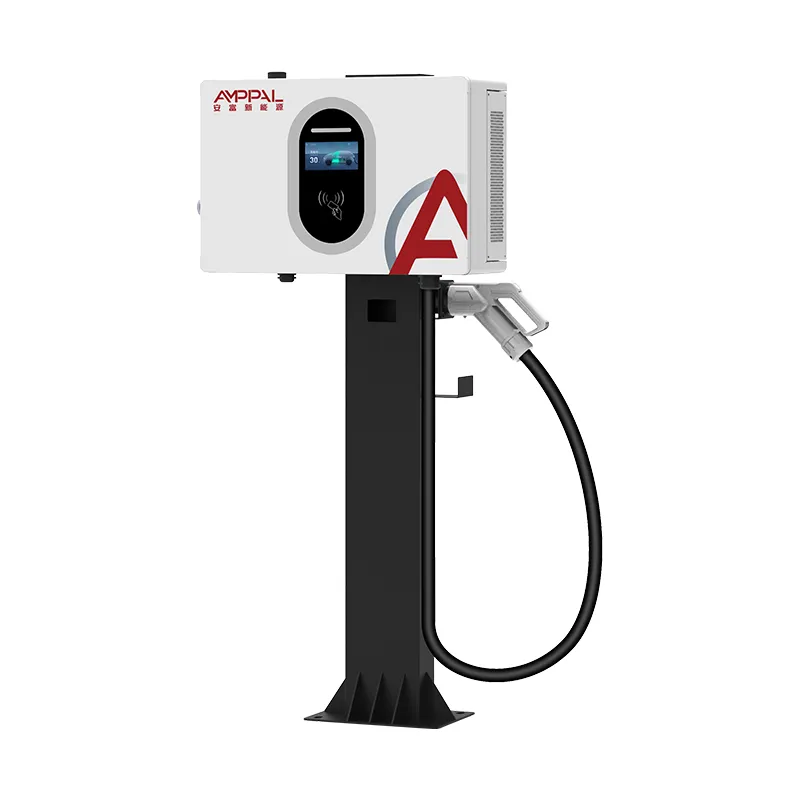

प्रश्न: यसको सट्टा पोल-माउन्ट गर्न सकिन्छ?

A: हो, हाम्रो पोल-माउन्ट किटको साथ, पोल लोडको लागि मूल्याङ्कन गरिएको छ। अर्डर समयमा निर्दिष्ट गर्नुहोस्।

प्रश्न: के यसले दोहोरो बन्दुकहरूलाई समर्थन गर्दछ?

A: होइन। यो एकल बन्दुक हो। एकै साथ बहु-वाहन चार्जको लागि, हाम्रो स्प्लिट-प्रकार पावर क्याबिनेटहरू हेर्नुहोस्।

प्रश्न: आवासीय भवनमा आवाजको स्तर के हो?

A: फ्यानहरू गति-नियन्त्रित र आंशिक लोडमा शान्त छन्। एक सीमित ठाउँमा दिगो पूर्ण भार अन्तर्गत, बाहिरी वातानुकूलित कन्डेन्सरको तुलनामा शोरको अपेक्षा गर्नुहोस्।
