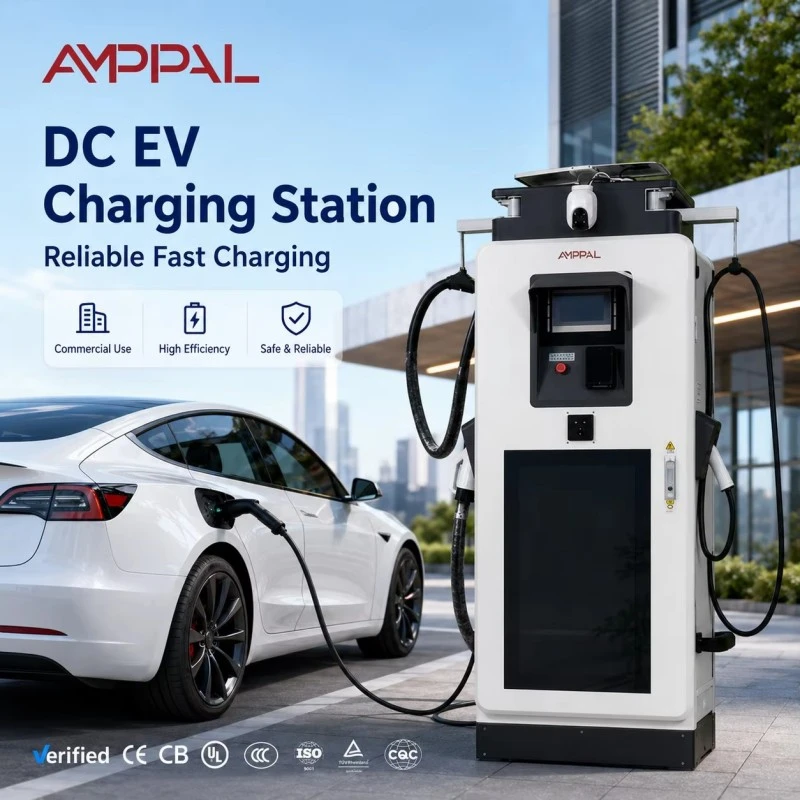

सार्वजनिक स्टेशनहरूको लागि डिजिटल डिस्प्लेको साथ 120kW कमर्शियल DC EV चार्जर

480V प्यानलको लागि निर्मित: उत्तर अमेरिकी वाणिज्य साइटहरूको लागि 120kW चार्जर

उत्तर अमेरिकी व्यावसायिक भवनहरू 480V थ्री-फेजका लागि तार गरिएको छ, र चार्जर जसले ट्रान्सफर्मर सिर्जना गर्छ भन्ने तथ्यलाई बेवास्ता गर्छ, कसैले पनि बजेट खर्च गर्दैन। AF-DC-120-Y-B-M-4-H ले AC480V±10% 45-65Hz मा सीधै लिन्छ, त्यसैले धेरै जसो यूएस र क्यानाडाली रिटेल, औद्योगिक, र मिश्रित-प्रयोग साइटहरूले यसलाई स्टेप-डाउन ट्रान्सफर्मर थप नगरी अवस्थित प्यानलबाट फीड गर्न सक्छन्।

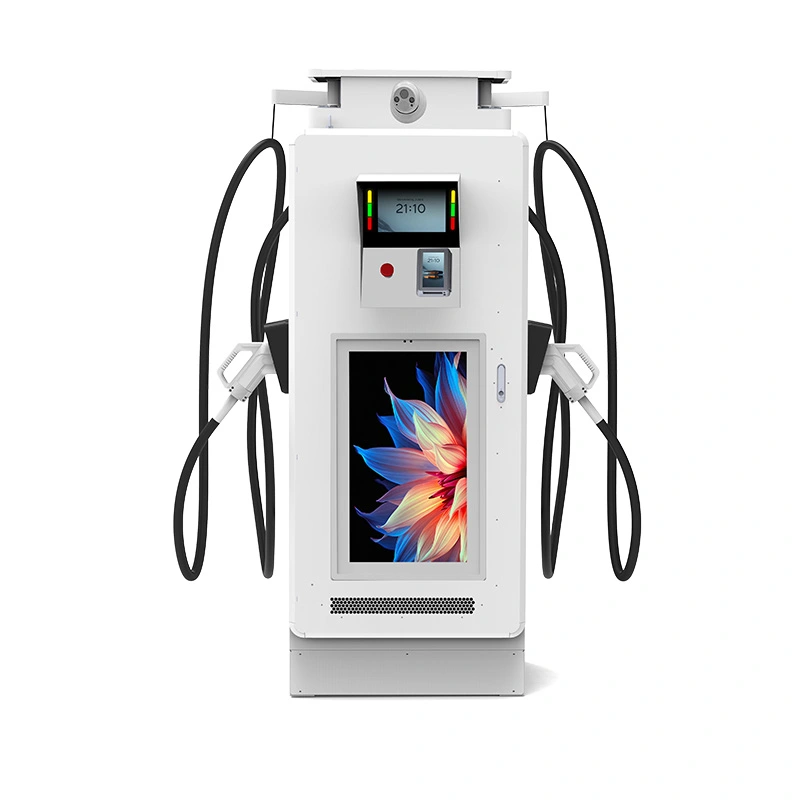

यसले 60dB मा शोर पनि क्याप गर्दछ - लगभग 5dB सामान्य DC क्याबिनेटहरू तल - जुन सम्पत्ति लाइनहरू, अपार्टमेन्ट-छेउछाउका चिट्ठाहरू, र रातभर चल्ने व्यावसायिक जिल्लाहरूमा महत्त्वपूर्ण हुन्छ। fascia मा 32-इन्च 1920 × 1080 डिस्प्लेले तपाईंको मिडिया वा ब्रान्ड सामग्री ह्यान्डल गर्दछ, तर विद्युतीय कथाले यो मोडेललाई फरक बनाउँछ।

शिखर दक्षता 95% मा बस्छ, घेरा IP54 हो, र CCS1 आउटपुट 0-250A कभर छ। यो एक 120kW मेसिन हो जुन सेवाको प्रवेशद्वारमा हो भन्न सजिलो छ, र डिस्प्लेले समयसँगै स्थापनाको भागको लागि भुक्तानी गर्दछ।

किन 480V इनपुट र एक 60 dB छत कुरा सम्पत्ति लाइन मा

कुनै स्टेप-डाउन ट्रान्सफर्मर छैन: 480V सेवाले इकाईलाई सीधै फीड गर्छ, लागत बचत गर्छ, भुइँ ठाउँ, र अतिरिक्त रूपान्तरण चरणको घाटा।

45-65Hz चौडा-फ्रिक्वेन्सी इनपुटले निर्माण चरणहरूमा कमजोर उपयोगिता ग्रिड र जेनेरेटर पावरलाई सहन सक्छ, जुन अस्थिर आपूर्ति भएका साइटहरूमा वास्तविक फाइदा हो।

एक 60dB छत — सामान्य कुराकानीको स्तरको बारेमा — छिमेकीहरू र रात्रि-शिफ्ट कर्मचारीहरूलाई आरामदायी राख्छ।

फ्यानको गतिले प्लग-इनबाट पूर्ण विस्फोटमा दौडनुको सट्टा लोड र तापक्रमलाई पछ्याउँछ, जसले 24-घण्टा चक्रमा शोर र बर्बाद ऊर्जा दुवैलाई ट्रिम गर्छ।

थर्मल डेरेटिङले इलेक्ट्रोनिक्सलाई ५० डिग्री सेल्सियस तापक्रममा सुरक्षित राख्छ जबकि १२० किलोवाट मूल्याङ्कनले इमानदारीपूर्वक सामान्य अवस्थामा राख्छ।

32-इन्च डिस्प्लेले अझै पनि यसको मिडिया कार्य गर्दछ - विज्ञापनहरू, स्टेशन जानकारी, वा तपाईंको ब्रान्ड लुप - उही रिमोट सामग्री पोर्टल मार्फत।

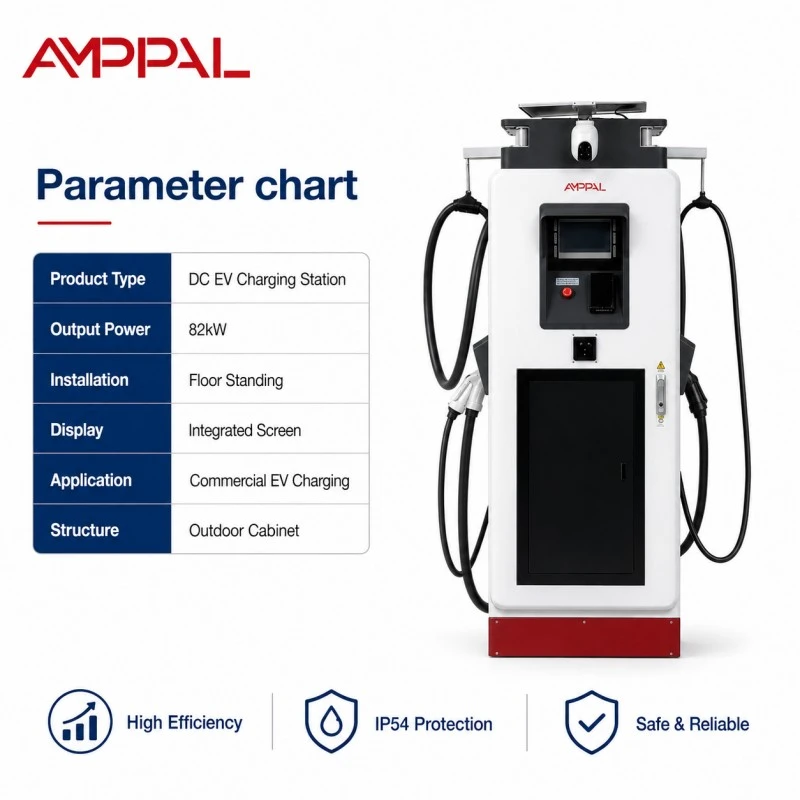

प्राविधिक विनिर्देशहरू

AF-DC-120-Y-B-M-4-H को फ्याक्ट्री स्पेसिफिकेशन ठ्याक्कै ढुवानी गरे जस्तै।

चर्को दृश्यता र शान्त रातहरू दुवै चाहिने साइटहरू

मिश्रित-प्रयोग विकासहरू: माथिको अपार्टमेन्टहरू सहित सडक स्तरमा खुद्रा - चार्जर आवाज गुनासो ट्रिगर नगरी रातभर चल्छ।

युएस र क्यानाडाली रिटेल चेनहरू: 480V प्यानलहरू पहिले नै साइटमा छन्, त्यसैले इकाई अवस्थित सेवामा खस्छ।

कार्यालय र होटल पार्किङ ग्यारेजहरू: 120kW मा 20-40 मिनेट सत्रहरू कार्य दिन मार्फत स्टलहरू ओभर गर्नुहोस्।

आवासीय ब्लकहरू नजिकै नगरपालिका धेरै: मधुरो स्क्रिन र 60dB छतले रातभरको सत्रहरूमा पनि साइटलाई छिमेकी-मैत्री राख्छ।

औद्योगिक 480V सेवाहरूमा फ्लीट डिपोहरू: एउटा प्यानलले चार्जरहरू र अवस्थित पसल उपकरणहरू फीड गर्दछ।

सम्मेलन केन्द्रहरू र कार्यक्रम स्थलहरू: प्रदर्शनले शोहरूमा प्रायोजक सन्देशहरू बोक्छ, र 120kW ले कारहरूलाई सत्रहरू बीचमा घुमाउँछ।

कसरी मेशिनले 480V लाई DC मा रूपान्तरण गर्छ - हम बिना

इनपुट स्टेजले मध्यवर्ती DC बसमा AC480V थ्री-फेजलाई सुधार गर्छ, त्यसपछि उच्च-फ्रिक्वेन्सी कन्भर्टरहरूले पावरलाई गाडीले अनुरोध गरेको भोल्टेजमा स्टेप डाउन गर्छ। वाइड-ब्यान्डग्याप स्विचिङ मोड्युलहरू यस इनपुट भोल्टेजमा एकाइले 95% शिखर दक्षता राख्ने कारण हो, जुन यो सुनिने भन्दा कडा छ — उच्च इनपुट भोल्टेजहरूले स्विचिङ मार्जिनलाई कडा बनाउँछ।

शोरको कथा कूलिंगको बारेमा हो, रूपान्तरण होइन। फ्यानहरू तापक्रम-नियन्त्रित हुन्छन् र अधिकांश समय आंशिक गतिमा चल्छन्; केवल निरन्तर भारी भारहरूले तिनीहरूलाई पूर्ण rpm तिर धकेल्छ। यो 60dB एकाइ र 65dB क्याबिनेटहरू बीचको व्यावहारिक भिन्नता हो जुन यस वर्गमा सामान्य छ।

OCPP 1.6/2.0 ले सत्र डेटा, रिमोट डायग्नोस्टिक्स, र फर्मवेयर अपडेटहरू बोक्छ, जबकि प्रदर्शनले आफ्नै सामग्री फिड चलाउँछ। दुबै प्रणालीहरूले तपाइँको ब्याकइन्डमा एक स्टेशन रेकर्डमा रिपोर्ट गर्दछ।

परीक्षण जसले 60 dB दाबी र विद्युतीय सुरक्षा चिन्हहरूलाई समर्थन गर्दछ

पूर्ण लोड अन्तर्गत क्याबिनेटबाट 1 मिटरमा ध्वनिको दबाब मापन गरिन्छ र एकाइ परीक्षण रिपोर्टमा रेकर्ड गरिन्छ, त्यसैले 60dB फिगर प्रमाणित हुन्छ, ब्रोशर अनुमान होइन।

CE र TUV प्रकारको स्वीकृतिले पूर्ण एकाईलाई कभर गर्दछ; UL र CB विद्युतीय रिपोर्टहरू निर्यात फाइलहरूको लागि उपलब्ध छन्।

घेरा र डिस्प्ले बेजेल सिलहरूमा 96-घण्टा नुन-स्प्रे परीक्षण।

पूर्ण ४५-६५ हर्ट्ज ब्यान्डमा AC480V इनपुट चरणमा इन्सुलेशन र सर्ज परीक्षणहरू।

48-घण्टा पूर्ण-लोड बर्न-इन लग शोर, तापक्रम, र सिरियल नम्बर विरुद्ध विद्युतीय पढाइहरू।

मोड्युलहरू -30°C देखि +55°C मा मूल्याङ्कन गरिएको छ; पूरा एकाइ -25°C देखि +50°C को लागि निर्दिष्ट गरिएको छ।

कोइल देखि क्रेट सम्म: 480V-तयार क्याबिनेट बनाउँदै

चरण 1. स्टिल कोइलहरू FANUC लाइनहरूमा लेजर-कट र रोबोट-वेल्डेड छन्।

चरण 2. TRUMPF प्रेस ब्रेकहरू प्यानलहरू बनाउँछन्; पाउडर कोट र उपचार पछ्याउनुहोस्।

चरण 3. 480V इनपुट स्टेज - कन्ट्याक्टर र सर्ज अरेस्टर्स - टर्क नियन्त्रणको साथ AC लाइनमा तार गरिएको छ।

चरण 4. रेक्टिफायर मोड्युलहरू र डिस्प्ले उप-विधानहरू DC लाईनमा जडान गरिएका छन्।

चरण 5. कूलिङ एसेम्ब्ली, फ्यान, नलिका र तापक्रम सेन्सरहरू स्थापना गरी सिल गरिएको छ।

चरण 6. 120kW मा पूर्ण-लोड परीक्षणले दक्षता, शक्ति कारक, र प्रति एकाइ आवाज रेकर्ड गर्दछ।

चरण 7. एक 48-घण्टा बर्न-इन चक्र चार्ज गर्ने सत्रहरू र स्क्रिन प्लेब्याक सँगै।

चरण 8. अन्तिम निरीक्षण र क्र्याटिंग; प्लान्टले २०२४ सम्म १० लाख भन्दा बढी युनिटहरू पठाएको छ।

तपाईंको सेवा प्रवेशमा 120kW डिस्प्ले एकाइ मिलाउँदै

यो एकाइ निर्दिष्ट गर्नुहोस् जब तपाईंको साइट 480V व्यावसायिक सेवाको साथ उत्तर अमेरिकामा छ, वा 480V तीन-चरण चलिरहेको कुनै पनि बजारमा। 120kW एक व्यावहारिक मध्यम वर्ग हो: 160kW-प्लस क्याबिनेटहरूको फिडर माग बिना, 25-45 मिनेटमा अधिकांश यात्रु EVs को लागि पूर्ण चार्ज। यसले तपाईंलाई विद्युतीय स्थापनालाई जटिल नगरी स्क्रिन मार्फत दोस्रो राजस्व स्ट्रिम पनि दिन्छ।

यसलाई केवल 208V वा 230/400V सेवा भएको साइटको लागि किन्नुहोस्। यो इनपुट भेरियन्ट 480V मा फिक्स गरिएको छ, र ट्रान्सफर्मर थप्दा सम्पूर्ण बिन्दुलाई पराजित गर्दछ — यदि त्यो तपाईंको ग्रिड हो भने हामीलाई 380V भेरियन्टको लागि सोध्नुहोस्।

र यदि साइटमा सिधै फोरकोर्ट माथि शयनकक्षहरू छन् भने, बजेट वास्तविक रूपमा: 60dB पनि रातमा घर भित्र सुन्न सकिन्छ। छिमेकीहरूले पहिलो गुनासो फाइल गर्नु अघि ध्वनि अवरोध वा रातको पावर-क्याप तालिकाको योजना बनाउनुहोस्।

AMPPAL ले के प्रस्ताव गर्दछ जुन स्थानीय वितरकहरूले गर्दैनन्

कोटेशन प्याकेजमा CE, TUV, UL, र CB प्रमाणपत्रहरू सहित Yueqing बाट कारखाना-सीधा मूल्य निर्धारण।

15-20 कार्य दिनहरू ड्राइंग अनुमोदन पछि वितरण; एक कन्टेनरबाट MOQ।

OEM/ODM: तपाईंको ब्रान्ड क्याबिनेट र प्रदर्शन बुट स्क्रिनमा।

हामी 200+ स्टेशनहरू आफैं सञ्चालन गर्छौं, त्यसैले फिल्डबाट ईन्जिनियरिङ् प्रतिक्रियाहरू डिजाइनमा फर्कन्छ।

अतिरिक्त प्यानल र मोड्युलहरू सहितको २ वर्षको वारेन्टी ५ कार्यदिवस भित्रमा पठाइन्छ।

अमेरिकी रोजगार साइटको लागि 120kW एकाइ प्याकिङ र ढुवानी

क्याबिनेट जहाजहरू 1800 × 750 × 690 मिमी शरीरको लागि आकारको स्टिल-फ्रेम गरिएको क्रेटमा सीधा हुन्छ। डिस्प्ले फोम र प्लाईवुडले क्याप गरिएको छ, र CCS1 एसेम्बली प्याड गरिएको भित्री बक्समा घुम्छ।

क्रेटहरूमा फोर्क पकेट र चार लिफ्टिङ बिन्दुहरू छन्; क्रेट योजना उद्धरणको साथ बाहिर जान्छ ताकि तपाईंको फ्रेट फर्वार्डरले पोर्टबाट साइटमा ट्रकको योजना बनाउन सक्छ। एकाई सधैं सीधा यात्रा गर्दछ, जसले आन्तरिक बस बारहरू र प्रदर्शन सिललाई अक्षुण्ण राख्छ।

सर्तहरू FOB Ningbo वा CIF संयुक्त राज्य वा क्यानाडाली पोर्ट हुन्। इनभ्वाइस, प्याकिङ लिस्ट, बिल अफ ओरिजिन, सर्टिफिकेट अफ ओरिजिन, र परीक्षण रिपोर्ट लोड भएको ३ दिनभित्र जारी गरिन्छ।

वारेन्टी, स्पेयर्स, र युनिट ल्यान्ड्स पछि समर्थन

2-वर्ष मानक वारेन्टी कभर मोड्युल, नियन्त्रक, प्रदर्शन, र कूलिंग।

स्टकमा अतिरिक्त पावर मोड्युल र प्यानलहरू; 5 कार्य दिन भित्र क्रस-शिप विनिमय।

त्रुटिहरू, फर्मवेयर, र फ्यान व्यवहारको लागि रिमोट OCPP निदान।

पहिलो पटक स्थापनाकर्ताहरूको लागि भिडियो कल द्वारा समर्थन कमिसन।

फिल्टर, फ्यान, र टर्क जाँचहरू कभर गर्ने त्रैमासिक मर्मत चेकलिस्ट।

480V साइटहरू र मिश्रित-प्रयोग छिमेकीहरूको लागि स्थापना नोटहरू

गलत: 208V प्यानलबाट एकाइ खुवाउने र पूर्ण शक्तिको अपेक्षा गर्दै। दायाँ: सेवा प्रवेशमा AC480V±10% थ्री-फेज प्रदान गर्नुहोस्।

गलत: एकाइ 50Hz-मात्र मान्दै। दायाँ: यसले 45-65Hz स्वीकार गर्दछ, तर एनर्जी गर्नु अघि नेमप्लेटमा स्थानीय फ्रिक्वेन्सी पुष्टि गर्नुहोस्।

गलत: क्याबिनेटलाई पर्खालमा राखेर फ्यानहरू कुनातिर फर्केर। दायाँ: स्थापना म्यानुअलमा देखाइएको क्लियरेन्स राख्नुहोस् ताकि फ्यान नियन्त्रण डिजाइन गरिएको रूपमा काम गर्दछ।

गलत: तातो दिन पछि प्रशंसकहरूलाई उच्च गतिमा जबरजस्ती। दायाँ: नियन्त्रक तिनीहरूलाई तल र्‍याम्प दिनुहोस्; जबरजस्ती गतिले मात्र शक्ति बर्बाद गर्दछ र शोर थप्छ।

गलत: साझा सेवामा चरण ब्यालेन्स बेवास्ता गर्दै। दायाँ: कमिसन गर्नु अघि एक इलेक्ट्रीशियनसँग तीन चरणहरूमा लोडिङ प्रमाणित गर्नुहोस्।

डेसिबलको बारेमा हेरचाह गर्ने अपरेटरहरूबाट प्रतिक्रिया

ह्युस्टन, टेक्सास, संयुक्त राज्य अमेरिका मा एक ठेकेदारले 2025 को प्रारम्भमा खुद्रा प्लाजामा दुई इकाइहरू स्थापना गरे। सम्पत्ति प्रबन्धकको मुख्य चिन्ता अर्को घरको अपार्टमेन्ट ब्लकबाट आवाज थियो। तीन महिना पछि मात्र लगाइएको गुनासो 11 बजे स्क्रिनको चमक थियो, जुन रातको तालिकाले सोही हप्ता तय गर्यो। त्यसपछि चार्जिङ पक्षलाई सेवा कल आवश्यक परेको छैन।

टोरन्टो, क्यानाडामा एक किनमेल केन्द्र मालिकले मलको 480V प्यानलबाट एकाइहरूलाई फीड गर्दछ र ट्रान्सफर्मरको लागत पूर्ण रूपमा बचत गर्यो। इलेक्ट्रीशियनले कमीशनमा चरण लोडिङ पुष्टि गर्यो; तिनीहरूको एउटै ग्रिप यो हो कि डिस्प्ले टेम्प्लेट सिक्न केही समय लाग्यो, जबकि चार्जिङ साइड आठ महिनाको लागि सफा चलेको छ।

सिएटल, संयुक्त राज्य अमेरिकामा एक विकासकर्ताले मिश्रित-प्रयोग ग्यारेजमा एक इकाई राखे जहाँ खुद्रा भाडामा लिने विज्ञापन स्क्रिन चाहन्थे। भाँडादारले उनीहरूको आवाज अध्ययनमा राखिएको 60dB छत रिपोर्ट गर्छ र अब दुई थप सम्पत्तिहरूको लागि एकाइहरू योजना बनाउँछ; सानो गुनासो यो हो कि CCS1 केबल जाडोको चिसोमा अपेक्षित भन्दा कडा महसुस हुन्छ, जुन केबल ज्याकेटको कुरा हो, चार्जरको दोष होइन।

FAQ: 480V इनपुट, शोर सीमा, र 120kW आउटपुट

प्रश्न: यो एकाइ 380V युरोपेली शक्ति मा चल्न सक्छ?

A: होइन, यो संस्करण AC480V±10% मा फिक्स गरिएको छ। यदि तपाईंको ग्रिड 230/400V छ भने 380V संस्करणको लागि सोध्नुहोस्।

प्रश्न: 60dB साँच्चै कति ठूलो छ?

A: सामान्य कुराकानीको स्तरको बारेमा, पूर्ण लोड अन्तर्गत क्याबिनेटबाट 1 मिटर मा मापन।

प्रश्न: के रातमा शोर खराब हुन्छ?

A: लोड र गर्मीले यसको माग गरेमा मात्र; फ्यानको गतिले तापक्रमलाई पछ्याउँछ, घडीलाई होइन।

Q: 480V मा 120kW एकाइलाई कुन साइजको फिडर चाहिन्छ?

A: मार्जिन अघि पूर्ण लोडमा प्रति चरण लगभग 150A; तपाईंको इन्जिनियरले इनरश र भविष्यमा थप्नको लागि हेडरूमको साथ ब्रेकरलाई आकार दिनुपर्छ।

Q: के 32-इन्च स्क्रिनले आवाज थप्छ?

A: होइन, प्यानल कुनै पनि घण्टामा निष्क्रिय रूपमा चिसो र पूर्ण रूपमा मौन हुन्छ।

प्रश्न: ट्रान्सफर्मर आवश्यक छ?

A: यदि तपाईंको साइटमा 480V तीन-चरण छ भने होइन; एकाइ यस्तो सेवा सीधा जडान गर्न डिजाइन गरिएको छ।

Q: वारेन्टीले के कभर गर्छ?

A: २ वर्षको मानक, पावर स्टेज, डिस्प्ले र शीतलन प्रणालीलाई कभर गर्दै।

प्रश्न: के हामी यसलाई क्यानाडामा स्थापना गर्न सक्छौं?

A: हो, 480V त्यहाँ मानक हो, र प्रमाणीकरण कागजातहरू एकाइसँग पठाइन्छ।
