होटल र कार्यालय भवनहरूको लागि 14kW AC EV चार्जर

तपाईको साइटमा 150mm टावर के परिवर्तन हुन्छ

तपाईंले युरोपेली सडकमा देख्नुभएको कुनै पनि AC चार्जिङ पेडेस्टल लिनुहोस् र यो सामान्यतया 240mm गहिरो हुन्छ। यो 150mm छ। त्यो 90mm मामूली सुनिन्छ जब सम्म तपाईं दुई पार्किंग खाडीहरू बीच खडा हुनुहुन्न र गलियारे खाली राख्न प्रयास गर्नुहोस्।

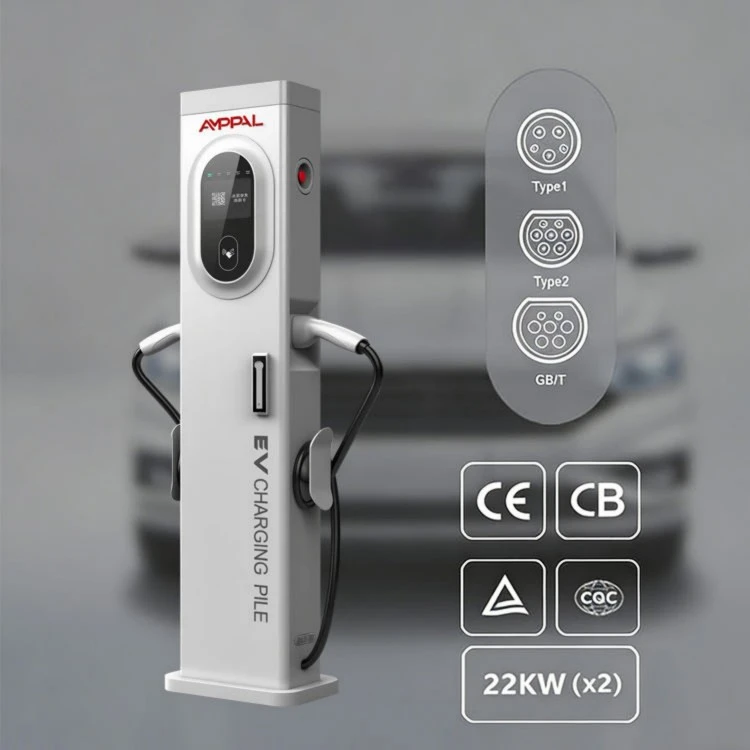

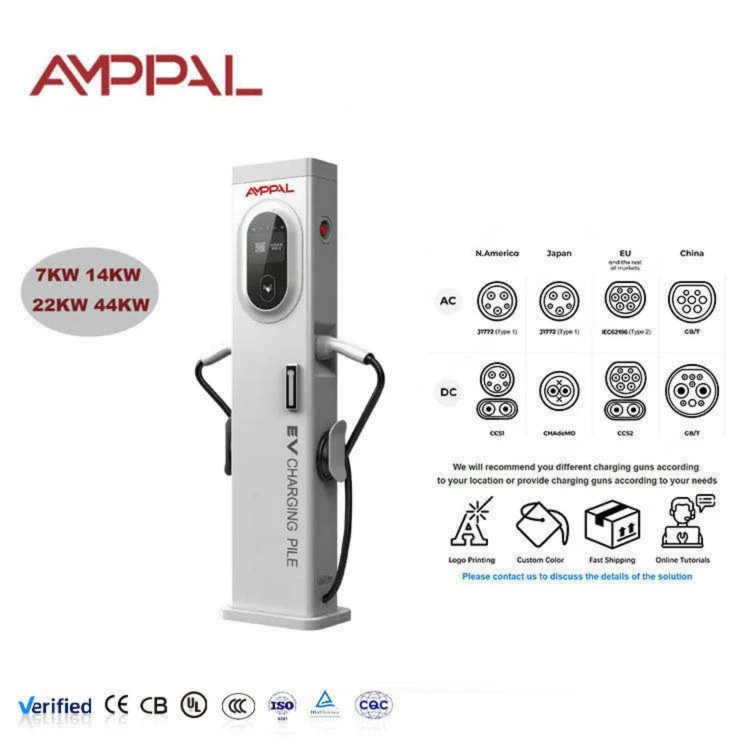

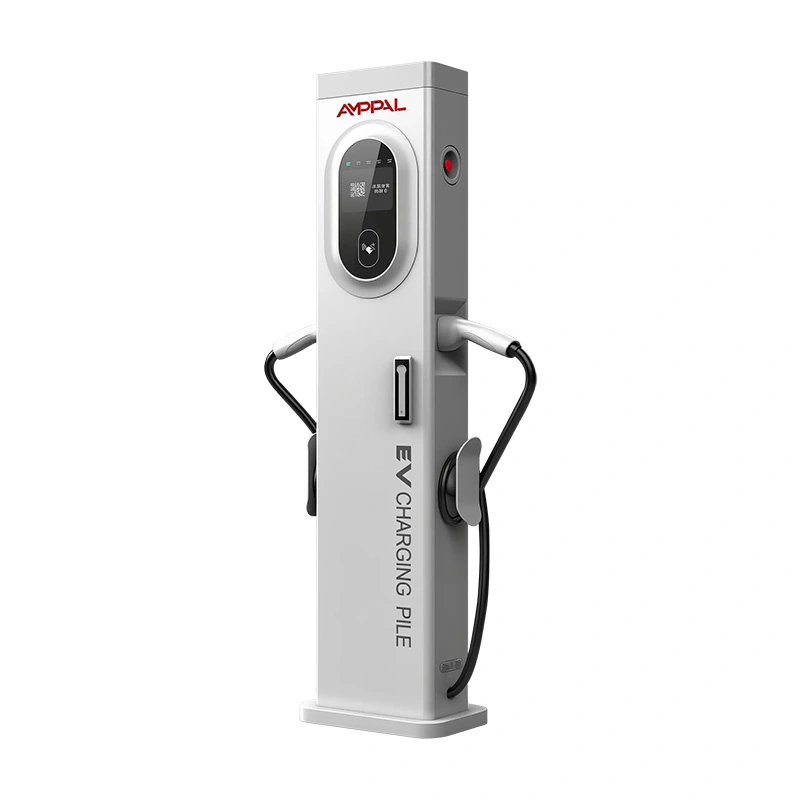

होटल र कार्यालय भवनहरूका लागि 14kW AC EV चार्जर (AF-AC-014-Y-A-0-4-JA-P) दुई प्रकारका 2 बन्दुकहरू बोक्ने 300 x 150 x 1400mm को स्तम्भ हो, 380VAC मा 16A+16A मूल्याङ्कन गरिएको छ, तीन-फेज स्क्रिनको टच माथि टच स्क्रिन सहित। एउटा समस्या समाधान गर्न खाम अवस्थित छ: पर्खाल र चौडा टापु उपलब्ध नभएको अवस्थामा चार्जर कहाँ जान्छ?

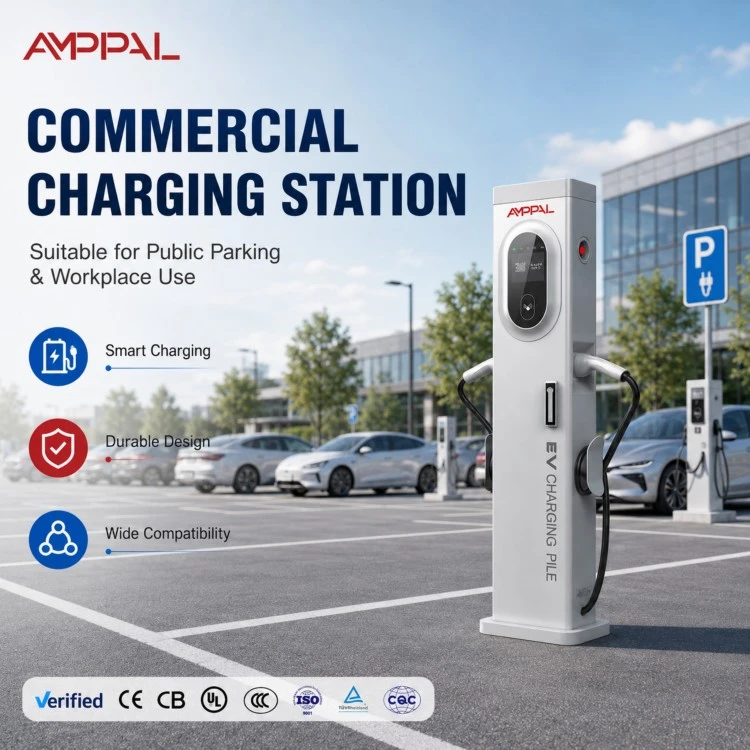

अपरेटरहरूले यसलाई दुई हेड-इन बेहरू बीचको पट्टीमा, फुटपाथ किनारहरूमा प्रयोग गर्छन् जहाँ फराकिलो क्याबिनेटले अनुमोदन गर्न असफल हुन्छ, र ग्यारेजहरू भित्र जहाँ स्तम्भहरूले प्रत्येक अतिरिक्त मिटर खान्छन्। चार्जिङ आफैमा मानक एसी हो; पदचिह्न विशेषता हो।

बाक्लो स्तम्भ आधाको पाँच भुक्तानी

150mm गहिराइले ह्वीलचेयर मार्गहरू र ढोकाको स्विंगहरू खाली गर्दछ जुन 240mm पेडेस्टलले रोक्छ; यो एक साइट सर्वेक्षण पास वा निर्णय गर्ने आयाम हो।

दुई प्रकार 2 सकेटहरू (16A+16A) ले दुईवटा कारहरूलाई एउटै फिड पोइन्टबाट चार्ज गर्न दिन्छ, एकल बन्दुकको पोलको थ्रुपुट लगभग दोब्बर पार्छ।

व्यस्त ठाउँमा आँखाको स्तरमा ५ इन्चको डिस्प्लेको साथ टावर १४०० मिमी अग्लो छ।

IP54 संरक्षण र -20°C देखि +50°C कार्य दायराले आश्रय वा क्यानोपी बिना सडक मौसम कभर गर्दछ।

इथरनेट, 4G, र WiFi संग OCPP 1.6J नयाँ सफ्टवेयर बिना अवस्थित ब्याक अफिसमा सामेल हुन्छ।

प्रत्येक एकाइ CE प्रमाणित छ र हाम्रो Zhejiang प्लान्टबाट 15-20 कार्य दिनको नेतृत्व समय सहित 2-वर्ष कारखाना वारेन्टी बोक्छ।

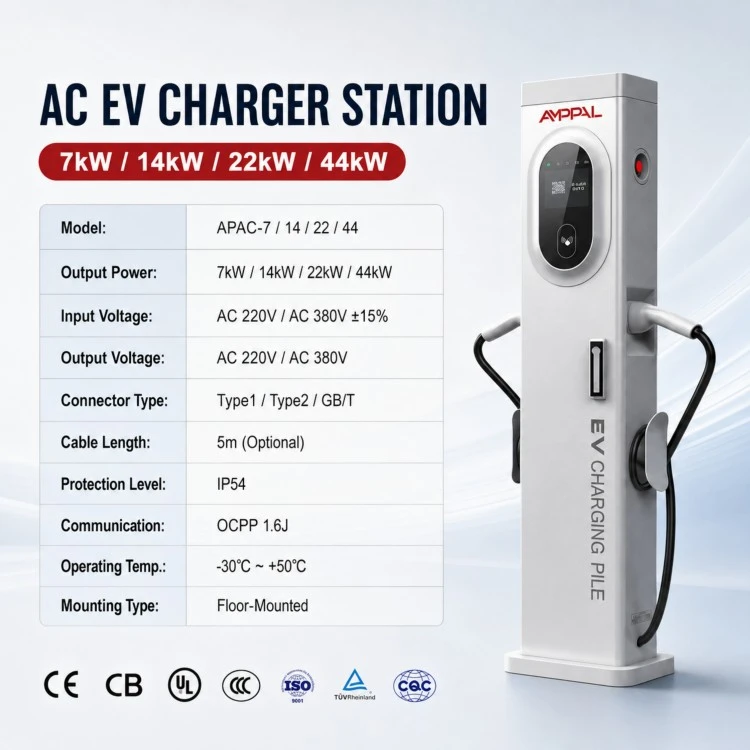

प्राविधिक विनिर्देशहरू

साइटहरू जहाँ प्रत्येक सेन्टिमिटर बिल गरिन्छ

240mm क्याबिनेटको लागि फुटपाथ धेरै साँघुरो भएको पुरानो युरोपेली शहरहरूमा अन-स्ट्रीट खाडीहरू; 150mm टावरले कर्ब लाइनलाई अँगालो हाल्छ।

हेड-इन पार्किङ पङ्क्तिहरू: साझा पट्टीमा एउटा टावरले दुई विरोधी पङ्क्तिहरू सेवा गर्दछ।

तंग र्याम्प मोड संग बहु-मंजिला कार पार्क; प्रोफाइलले ड्राइभर र क्यामेराका लागि दृश्य रेखाहरू खुला राख्छ।

होटल र अफिस फोरकोर्टहरू जहाँ परिदृश्य वास्तुकारले प्रवेशद्वारको छेउमा ठूलो पेडेस्टल अस्वीकार गर्दछ।

अस्थायी घटना स्थलहरू: एक M12 एंकर आधार, दुई बन्दुक, र एक 380V फिड एक दिनमा कमिसन गर्न सकिन्छ।

डिलरशिप फोरकोर्टहरू जसले शोरूम पार्किङ नदिई रातभर डेमो ईभीहरू माथि उठाउँछन्।

कसरी टावरले एक स्तम्भबाट दुईवटा गाडीहरू सेवा गर्दछ

380VAC +/-15% थ्री-फेज फिड बेस प्लेटबाट प्रवेश गर्छ र स्तम्भ भित्रको DIN-रेल खण्डमा अवतरण गर्छ, जहाँ स्टेशनले यसलाई दुईवटा सकेटहरूमा वितरण गर्छ। प्रत्येक बन्दुक प्रति चरण 16A मूल्याङ्कन गरिएको छ; फर्मवेयरले 14kW नेमप्लेटमा कुल आउटपुट क्याप गर्छ र दुई कारहरू बीचको हेडरूम साझा गर्दछ।

पहिलो कारमा प्लग गर्नुहोस् र यसले सम्पूर्ण बजेट आकर्षित गर्दछ। दोस्रो सत्र सुरु गर्नुहोस् र पहिलोमा अवरोध नगरी टावरले दुवै सकेटहरू बीचको वर्तमानलाई सन्तुलनमा राख्छ; स्क्रिनले वास्तविक समयमा प्रत्येक सत्रको kW र kWh देखाउँछ।

टच स्क्रिनले प्लग-एन्ड-चार्ज प्रवाह चलाउँछ, जबकि OCPP 1.6J ले प्रत्येक लेनदेन रेकर्डलाई इथरनेट, 4G, वा WiFi मार्फत तपाईंको सर्भरमा राख्छ। यदि नेटवर्क घट्यो भने, सत्र जारी रहन्छ र पछि अपलोड रेकर्ड हुन्छ।

प्रमाणीकरण र यसको पछाडि परीक्षणहरू

कम भोल्टेज र EMC निर्देशनहरू अनुसार CE अनुपालन, प्रत्येक उत्पादन ब्याच जहाजहरू अघि पुन: प्रमाणित।

100% एकाइहरूले हाई-पोट डाइइलेक्ट्रिक परीक्षण र अन्तिम लाइनमा ग्राउन्ड निरन्तरता जाँचहरू पास गर्छन्।

नमूना एकाइहरूमा -30°C देखि +70°C प्रति IEC 60068 सम्म थर्मल साइकल चलाउने, साथै तटीय स्थापनाहरूको लागि 96-घण्टा नुन स्प्रे परीक्षण।

48-घण्टा निरन्तर पूर्ण-लोड बर्न-इन वर्तमान, तापमान, र संचार स्थिरताको प्रत्यक्ष निगरानीको साथ।

कम्पोनेन्टहरू RoHS र REACH अनुरूप छन्, र कारखानाले ISO 9001: 2015 गुणस्तर व्यवस्थापन प्रणाली चलाउँछ।

आगमन निरीक्षणले प्रत्येक कनेक्टर ब्याचलाई कभर गर्दछ; एक ढीलो प्रकार 2 सकेट हामीले AC टावरहरूमा देख्ने सबैभन्दा सामान्य फिल्ड विफलता हो।

फ्ल्याट स्टीलबाट १.४ मिटर स्तम्भमा: आठ चरणहरू

लेजर काट्ने: पानाहरू सीएनसी लेजरहरूमा सटीक टावर प्रोफाइलमा काटिन्छन्, ०.१ मिमीमा राखिएको सहिष्णुता।

झुकाउने र बनाउँदै: CNC प्रेस ब्रेकले स्तम्भको खोललाई फोल्ड गर्छ र स्पट वेल्डहरूले सिम लक गर्छ।

FANUC हतियारहरूमा रोबोटिक वेल्डिङले आधार कोष्ठक र केबल प्रविष्टि ग्रन्थीलाई जोड्दछ, जुन हाम्रो DC लाइनमा प्रयोग गरिन्छ।

सतह उपचार: एक तीन-चरण सफाई र परिष्करण लाइन विधानसभा अघि शेल सुरक्षा गर्दछ।

पूर्व-विधानसभा: DIN रेल, कन्ट्याक्टरहरू, अवशिष्ट वर्तमान उपकरण, र मिटरिङ मोड्युल फिट र स्पेसमा टर्क गरिएको छ।

इलेक्ट्रोनिक्स: डिस्प्ले, कम्स बोर्ड, र पावर बोर्ड माउन्ट र जडान गरिएको छ।

फर्मवेयर लोड र OCPP अनुरूपता जाँच: प्रत्येक एकाइ दर्ता गरिएको छ र बक्सिङ अघि परीक्षण सर्भरसँग जोडिएको छ।

अन्तिम QC र प्याकिंग: हाई-पट परीक्षण, भिजुअल निरीक्षण, र कार्टन प्याकिंग लाइन बन्द गर्नुहोस्; मानक आदेशहरू 15-20 कार्य दिनहरूमा छोड्नुहोस्।

के 14kW तपाईंको फुटप्रिन्टको लागि सही फिट छ?

१४ किलोवाटको टावरले भौतिक बाधा भएको ठाउँमा राख्छ। यदि तपाइँको साइट एक मानक पेडेस्टल को लागी एक ठोस टापु संग एक चौडा खुल्ला लट छ भने, सस्तो 240mm क्याबिनेट किन्न; स्लिम प्रोफाइलले तपाईंलाई केहि पनि किन्न सक्दैन।

यो पनि गलत उपकरण हो जब कारहरू आठ घण्टा वा बढी रहन्छ। रातभरिको फ्लीट पार्किङलाई मूल्यको एक अंशमा ३.५-७ किलोवाट भित्ता बक्सहरूद्वारा राम्रोसँग सेवा दिइन्छ, किनकि दिनमा सवारीसाधन भित्र र बाहिर जाँदा १४ किलोवाट मात्र फिर्ता हुन्छ।

तपाईंले सेन्टिमिटरहरू गणना गर्न सक्नुहुँदा यसलाई छनोट गर्नुहोस्: एउटा साँघुरो मध्य पट्टी, कडा अप्ठ्यारो नियम भएको कर्बसाइड पङ्क्ति, वा ग्यारेज जहाँ फराकिलो क्याबिनेटको लागि पार्किङ स्थल खर्च हुन्छ। यदि लगभग 7kW मा दुईवटा कारहरू तपाईंको बस्ने समयसँग मेल खान्छ भने, यो डेलिभर गर्ने सबैभन्दा स्पेस-कुशल तरिका हो।

AMPPAL बनाम 240mm मानक पेडेस्टल

पदचिह्न: 150mm बनाम लगभग 240mm गहिराई भनेको टावरले पेडेस्टल अस्वीकार गर्ने साइट सर्वेक्षणहरू पास गर्दछ।

एउटा फिड, दुई कारहरू: एकल तीन-चरण सर्किटले दुई अलग स्थापनाहरूको सट्टा दुवै बन्दुकहरू सेवा गर्दछ।

Test evidence: CE, 100% hi-pot, 96-hour salt spray, and 48-hour burn-in are documented per batch, not just claimed in a brochure.

खरीद सर्तहरू: MOQ 1 इकाईबाट मानक मोडेलहरू, 15-20 कार्य दिनहरू नेतृत्व समय, 2-वर्ष वारेन्टी, DHL/FedEx मार्फत स्पेयर पार्ट्स।

अनुकूलन: लोगो, स्टार्टअप स्क्रिन, र केबल ब्रान्डिङ परिवर्तन गर्न सकिन्छ; हामीले UAE, साउदी अरेबिया, काजाकिस्तान, जर्मनी र मेक्सिको सहित 40+ देशहरूमा निर्यात कार्यक्रमहरू पठाएका छौं।

प्याकिङ र ढुवानी: साइटमा स्तम्भहरू प्राप्त गर्दै

प्रत्येक टावर जहाजहरू लगभग 350 x 220 x 1460 मिमी फोम कुना ब्लकहरू सहितको निर्यात कार्टनमा पूर्ण रूपमा भेला हुन्छन्; कुल वजन एंकर किट र केबल ग्रंथिहरू सहित लगभग 45kg छ।

डिब्बाहरू प्रति प्यालेट चार जान्छन्, किनारा संरक्षकहरूसँग बेरिएको; एक 40-फिट कन्टेनरले लगभग 60 टावरहरू प्यालेटाइज्ड, वा 80 फ्लोर-लोड गरिएको छ।

मानक सर्तहरू FOB Ningbo वा शंघाई, वा EXW प्लान्ट हुन्। प्रत्येक ढुवानीमा कमर्शियल इनभ्वाइस, प्याकिङ लिस्ट, बिल अफ ओरिजिन, सर्टिफिकेट अफ ओरिजिन, र अनुरूपताको CE घोषणा समावेश हुन्छ। रोटरडम वा जेबेल अलीको लागि समुद्री भाडा सामान्यतया 30-40 दिन चल्छ।

तपाईंको स्थापना टाइमलाइनलाई सम्मान गर्ने समर्थन

निर्माण दोषहरूमा २-वर्षको वारेन्टी, कमिसन गर्नुको सट्टा ढुवानीबाट गणना, जुन स्थापनाकर्ताहरूले हामीलाई दाबीहरू सरल बनाउँदछ।

प्राविधिक टिकटहरूमा 24-घण्टा प्रतिक्रिया, भिडियो डायग्नोस्टिक्सको साथ ताकि तपाईंको इलेक्ट्रीशियनलाई उही दिन ठीक पार गर्न सकिन्छ।

हाम्रो केन्द्रीय गोदामबाट DHL/FedEx द्वारा स्पेयर पार्ट्स; द्रुत गतिमा चल्ने वस्तुहरू जस्तै टच स्क्रिन र केबल ग्रन्थिहरू २ कार्य दिन भित्र छोड्छन्।

कागज-पहिलो RMA: तस्बिरहरू र एकाइ सिरियल पठाउनुहोस्, र हामी तपाईंले केहि फिर्ता पठाउनु अघि प्रतिस्थापन वा मर्मत बीच निर्णय गर्छौं।

बहु-साइट रोलआउटहरूका लागि हामी तपाईंको स्टकमा राखिएको प्रति 20 टावरहरूमा एउटा मर्मत किटको सुझाव दिन्छौं, त्यसैले फिल्ड स्वैपहरू भन्सारमा पर्खनु हुँदैन।

अन-साइट ह्यान्डलिंग: गलत बनाम दायाँ

गलत: टावर माउन्ट गर्दै ताकि केबल ट्राफिक गलियारा तिर लूप हो। दायाँ: स्तम्भलाई अभिमुख गर्नुहोस् ताकि दुबै केबुलहरू ड्राइभिङ लेनबाट टाढा जान्छन्।

गलत: एउटा सानो आकारको सर्किटबाट टावर खुवाउने किनभने यो AC मात्र हो। दायाँ: दुबै बन्दुकको लागि फिडको आकार सँगै राख्नुहोस्; 6mm2 कन्डक्टर भएको 32A थ्री-फेज ब्रेकर सुरक्षित सुरुवात बिन्दु हो, त्यसपछि स्थानीय कोड विरुद्ध प्रमाणित गर्नुहोस्।

गलत: पावर केबलको रूपमा उही कन्ड्युटमा इथरनेट केबल चलाउँदै। दायाँ: नेटवर्क लिङ्कलाई हस्तक्षेपबाट जोगाउन कम्तिमा 30 सेन्टीमिटरको दूरीमा छुट्टै नलिकाहरू।

गलत: स्टिकर वा साइनेजले टच स्क्रिन छोप्ने। दायाँ: डिस्प्ले अनुहार सफा राख्नुहोस्; 5 इन्च स्क्रिन अपरेटरको मात्र स्थानीय इन्टरफेस हो।

गलत: वारेन्टीले भण्डाफोरलाई कभर गर्छ भनी मान्दै। दायाँ: तस्बिर र सिरियल नम्बरको साथ तुरुन्तै क्षति रिपोर्ट गर्नुहोस्; २-वर्षको वारेन्टीले उत्पादनका दोषहरूलाई समेट्छ, त्यसैले तपाईंले यसलाई जति छिटो कागजात गर्नुभयो, त्यति नै छिटो हामी कार्य गर्छौं।

के साइट प्रबन्धकहरूले एक सिजन पछि रिपोर्ट गर्छन्

दुबईमा एक पार्किङ अपरेटरले यी मध्ये १२ वटा टावरहरू कर्बसाइड पङ्क्तिमा चलाए जुन नगरपालिकाले मानक पेडेस्टलहरूको लागि धेरै साँघुरो शासन गरेको थियो। 45°C ग्रीष्मकालको आठ महिना पछि, एउटा टच स्क्रिनले झिलमिलाहट विकास गर्‍यो, जुन हामीले एक हप्ता भित्र वारेन्टी अन्तर्गत बदल्यौं। उनको सारांश: स्तम्भ पातलो छ, तर यो झुकेको, डगमगाएको, वा धेरै तातो छैन।

वास्तुविद्ले फराकिलो क्याबिनेट अस्वीकार गरेपछि एउटा जर्मन होटल समूहले यसको आंगन पार्किङको लागि टावरमा मानकीकृत गर्यो। तिनीहरूको एउटा गुनासो: 4G एन्टेना आँगन भित्रको एकल पट्टीमा खस्छ, त्यसैले तिनीहरू अब वाइफाइ/इथरनेट संस्करणलाई अर्डर गर्छन् र यसलाई भवनको स्विचमा केबल गर्छन्।

एक साउदी ठेकेदारले मिश्रित उपयोग विकासको लागि २० को पहिलो ब्याच किने। एङ्कर इन्स्टलहरूले आफ्ना इलेक्ट्रीशियनहरूलाई पहिलो दिनमा प्रति टावरमा दुई घण्टा र ड्रिलिंग टेम्प्लेट हेरेपछि एक घण्टाभन्दा कम समय लगाए। उनीहरूले त्यसपछि थप तीन ब्याचहरू अर्डर गरेका छन्।

बारम्बार सोधिने प्रश्नहरू

Q: 14kW टावरमा दुईवटा कारहरू एकै समयमा चार्ज गर्न सक्छन्?

A: हो, दुबै सकेटहरू प्रत्यक्ष छन् र स्टेशनले तिनीहरूको बीचमा 14kW बजेट साझा गर्दछ; एक्लै हुँदा एक कारले पूरा बजेट पाउँछ।

प्रश्न: टावरलाई कर्ब वा पर्खालबाट के क्लियरेन्स चाहिन्छ?

A: सकेटको अगाडि लगभग 600mm काम गर्ने ठाउँ राख्नुहोस्; केबल लुपको लागि लगभग 200mm साइडवे पर्याप्त छ।

प्रश्न: के स्लिम टावरलाई ठोस जग चाहिन्छ?

A: 300 x 300mm कंक्रीट प्याडमा M12 एंकर आधार मानक हो; डामरमा हामी सतह-माउन्ट कोष्ठक आपूर्ति गर्छौं।

प्रश्न: कुन कनेक्टरले स्टेसन पठाउँछ?

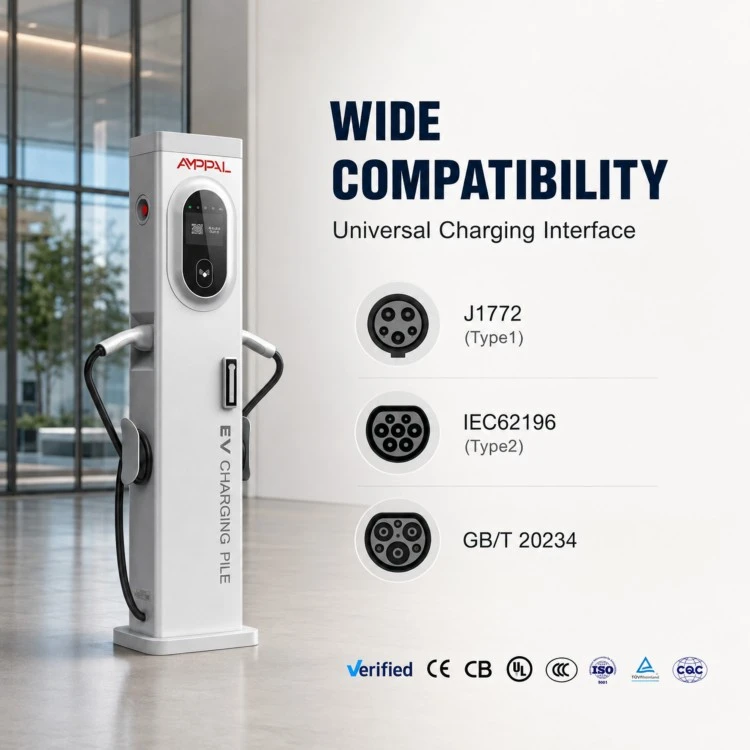

A: मानकको रूपमा 4.5m केबलहरूको साथ दुई प्रकार 2 सकेटहरू; यो AC मोडेलले CCS प्रस्ताव गर्दैन।

प्रश्न: टावर एकल-चरण शक्ति मा चल्न सक्छ?

A: होइन, यसलाई 380VAC तीन-चरण चाहिन्छ; एकल-फेज साइटहरूको लागि हाम्रो 3.5-7kW भित्ता माउन्ट AC स्टेशनहरू हेर्नुहोस्।

प्रश्न: भुक्तानी टर्मिनल बिना बिलिङ कसरी काम गर्छ?

A: OCPP 1.6J ह्यान्ड ट्यारिफहरू र रिमोट स्टार्ट/स्टप तपाईंको ब्याक अफिस वा रोमिङ प्लेटफर्ममा, जबकि स्क्रिनले स्थानीय रूपमा सत्र डेटा देखाउँछ।

Q: कन्टेनर अर्डरको लागि नेतृत्व समय के हो?

A: अर्डर पुष्टिकरण र जम्मा पछि मानक मोडेलहरूको लागि 15-20 कार्य दिनहरू।

प्रश्न: के स्क्रिन प्रत्यक्ष सूर्यको प्रकाशमा पढ्न योग्य छ?

A: यो बाहिरी चमक सेटिङको साथ 5-इन्च रंग LCD हो; कडा दिउँसो घाममा हामीले विकल्पको रूपमा प्रस्ताव गर्ने छाया हुडले मद्दत गर्दछ।
