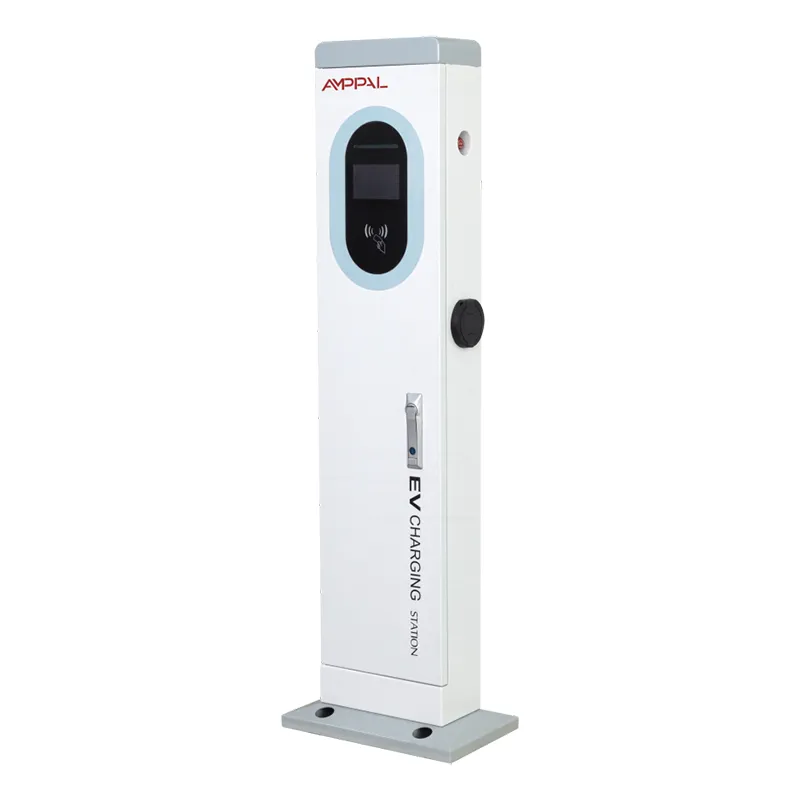

आवासीय समुदायहरूको लागि 7kW पेडेस्टल AC EV चार्जिङ स्टेशन टावर

जब पर्खाल एक विकल्प छैन

खुला पार्किङ स्थलहरूमा विरलै पर्खाल हुन्छ जहाँ तपाईंलाई चाहिन्छ। त्यो अन्तर वास्तवमा यो उत्पादनको लागि निर्माण गरिएको हो। AF-AC-7kW एक सेल्फ-स्ट्यान्डिङ चार्जिङ टावर हो: 410 x 240 x 1400 मिमीको स्टिल स्तम्भमा एउटा 7kW AC चार्जिङ पोइन्ट, 5-इन्च रङ टच स्क्रिन, र भुक्तानी र नेटवर्किङ हार्डवेयर एउटै सिल गरिएको बडीमा छ।

स्थापना भनेको आधार निर्माण हो, निर्माण परियोजना होइन। हामीले ढुवानी गर्ने एङ्कर किट र ड्रिलिंग टेम्प्लेटको साथ आधार प्लेटलाई कंक्रीट प्याडमा बोल्ट गर्नुहोस्, टावर 220VAC +/-20% फिड गर्नुहोस्, इथरनेट जडान गर्नुहोस् वा 4G सिम फिट गर्नुहोस्। ड्रिल गर्नको लागि कुनै अनुहार छैन, कुनै घरधनीको पर्खालको बारेमा बहस गर्न छैन - केवल जमिनमा कंक्रीट खन्याउन अनुमति छ।

आफ्नो पार्किङको स्वामित्वमा रहेका होटलहरू, सतहहरू भएका मलहरू, वा सडक-साइड बेहरू थप्ने नगरपालिकाहरूका लागि, त्यो स्वतन्त्रताले प्राय: यो त्रैमासिक वा अर्को वर्ष चार्ज हुने हो कि भनेर निर्णय गर्छ। पर्खाल बक्स चार्ज समस्या समाधान। टावरहरूले पहिले साइटको समस्या समाधान गर्छन्।

किन खरीददारहरूले भित्ता बक्समा पोल छान्छन्

साइट स्वतन्त्रता - टावर मध्य-पङ्क्तिमा, अन्त खाडीमा, वा रूखहरूको बीचमा, जहाँ जहाँ कार पार्क हुन्छ, जहाँ पर्खाल हुन्छ भन्ने ठाउँमा राख्नुहोस्।

स्थायी-उचाइ एर्गोनोमिक्स - 1400 मिमीमा स्क्रिन प्राकृतिक आँखाको स्तरमा बस्छ, त्यसैले ड्राइभरहरूले ट्याप गर्नुहोस्, भुक्तान गर्नुहोस् र झुकाउन वा स्क्वाट नगरी अनप्लग गर्नुहोस्।

सजिलो केबल ह्यान्डलिङ - बन्दूक होल्स्टरमा कम्मरको उचाइमा झुण्डिएको छ, पुराना ड्राइभरहरू र डेलिभरी कुरियरहरूको लागि कम भित्ता सकेट भन्दा बढी सहज हुन्छ।

एउटा सिल गरिएको घेरा - सबै इलेक्ट्रोनिक्सहरू IP54 टावर बडी भित्र बस्छन्, त्यसैले विशिष्ट साइटहरूमा छुट्टै वितरण बक्स आवश्यक पर्दैन।

धेरै ठाउँबाट देखिने - यहाँ ५० मिटरबाट चार्ज हुने टावरले पढ्छ; एउटा पर्खाल बाकस पार्क गरिएको भ्यानको पछाडि गायब हुन्छ र तपाईले ग्राहकहरूलाई वाक-इन खर्च गर्नुहुन्छ।

एउटा पदचिह्न जुन तपाईंसँग बढ्छ - यस शृङ्खलाको प्रत्येक टावरले एउटै 410 x 240 आधार साझा गर्दछ, त्यसैले पछि डुअल-गन मोडेलमा सार्दा उही प्याड पुन: प्रयोग गर्न सकिन्छ।

प्राविधिक विनिर्देशहरू

जहाँ एक फ्रीस्ट्यान्डिङ पोलले आफ्नो राख्न कमाउँछ

खाडीको छेउमा कुनै भवनको अनुहार बिना खुला सतह होटल र रिसोर्ट कार पार्कहरू।

नगरपालिका अन-सडक र सार्वजनिक-लट खाडीहरू जहाँ नजिकैको भवनहरूमा ड्रिल गर्न अनुमति छैन।

भाडामा दिइएको जग्गामा कार्यस्थल कार पार्कहरू - भाडामा लिने व्यक्तिले पर्खालहरू छुन सक्दैन, तर उसले प्याड खन्याउन सक्छ।

भवनबाट टाढा छरिएका खाडीहरू सहित रेस्टुरेन्ट र खुद्रा सतहहरू।

नयाँ-निर्माण साइटहरू जहाँ भवन समाप्त हुनु अघि चार्जिङ प्रत्यक्ष हुनुपर्छ।

कसरी टावर साइट मा काम गर्दछ

तपाईंको 220VAC +/-20% आपूर्तिबाट टावरमा पावर प्रवाह हुन्छ, नियन्त्रण इकाई मार्फत, बन्दुकबाट बाहिर एउटा गाडीमा 7kW सम्म - मध्यम आकारको EV को लागि लगभग 45 किलोमिटर दायरा प्रति घण्टा, र लगभग कुनै पनि युरोपेली यात्रु कारको लागि पूर्ण रातभर चार्ज।

टावरले OCPP 1.6 वा 2.0 प्रयोग गरेर इथरनेट, 4G वा WiFi माथि अपरेटरको ब्याकइन्डमा रिपोर्ट गर्छ। 5-इन्च स्क्रिनले प्लग इन, प्रमाणीकरण, चार्ज र रसिद मार्फत चालकलाई हिंड्छ; सत्र डाटा वास्तविक समयमा क्लाउड पुग्छ।

सेवा प्रायः टाढाको छ। जब सत्र असफल हुन्छ, ब्याकइन्डले यसलाई लग गर्छ र साइट भ्रमण आवश्यक छ कि छैन भनेर निर्णय गर्नु अघि हामीले नेटवर्कमा टावरको निदान पढ्छौं।

सीई मार्कले वास्तवमा के लियो

EU कम भोल्टेज र EMC निर्देशनहरू अन्तर्गत CE मार्किङ, आयातकर्ताहरू र भन्सार क्लियरेन्सको लागि फाइलमा राखिएको परीक्षण कागजातहरू सहित।

IP54 हाम्रो ल्याबमा र तेस्रो-पक्ष परीक्षण घर द्वारा प्रमाणित - प्रत्येक कोणबाट धुलो-सुरक्षित र स्प्ल्याश-प्रूफ।

तटीय कार पार्कहरूको लागि आकारको पाउडर-लेपित घेरामा 96-घण्टा नुन-स्प्रे परीक्षण।

डिजाइन फ्रिज हुनु अघि -20C देखि +50C को मूल्याङ्कन दायरामा पूर्ण कार्यात्मक परीक्षण।

प्रत्येक उत्पादन एकाइले प्याकिङ अघि लोड परीक्षण र भुक्तानी-टर्मिनल र नेटवर्क ह्यान्डसेक परीक्षण चलाउँछ - अनियमित नमूना होइन।

CE आधारभूत छ; कारखानाले अन्य निर्यात कार्यक्रमहरूको लागि CCC, TUV, UL र CB मार्कहरू पनि राख्छ।

कोइल देखि टावर सम्म: हाम्रो कारखानामा आठ चरणहरू

हाम्रो आफ्नै पाना-मेटल पसलमा 410 x 240 प्रोफाइलमा स्टिल पाना लेजर-कट र CNC-पंच गरिएको छ।

TRUMPF प्रेस ब्रेकहरूले स्तम्भ फोल्ड गर्दछ र FANUC रोबोटहरूले सिमहरू वेल्ड गर्दछ।

शरीर पाउडर लेपित छ; प्रत्येक ब्याचबाट नमूनाहरू नुन-स्प्रे परीक्षणमा जान्छन्।

एसी एसेम्बली लाइन कन्ट्रोल मोड्युल, कन्ट्याक्टर, ५ इन्च स्क्रिन र चार्जिङ गनमा फिट हुन्छ।

केबल प्रविष्टिहरू र स्क्रिन बेजेल सहित IP54 आवश्यकता विरुद्ध सील जाँच गरिन्छ।

प्रत्येक टावरले प्रतिरोधी लोडको साथ कार्यात्मक परीक्षण चलाउँछ, त्यसपछि भुक्तानी र नेटवर्क परीक्षण।

QC ले क्रम संख्या, परीक्षण रिपोर्ट र CE कागजातहरूमा हस्ताक्षर गर्छ, र एकाइ प्रेषणको लागि बुक गरिएको छ।

मानक नेतृत्व समय अर्डर पुष्टि देखि 15-20 काम दिन हो; अत्यावश्यक आदेशहरू सम्झौताद्वारा द्रुत लेनमा जान्छन्।

पोल वा भित्ता बक्स? इमानदार तुलना

यदि एउटा बलियो पर्खाल पहिले नै कार पार्क गर्ने ठाउँमा खडा छ भने, पर्खाल बक्स किन्नुहोस्। यसको लागत कम छ - कुनै आधार छैन, कम इस्पात, छिटो स्थापना - र हामी ती पनि बेच्छौं। तथ्यमा छनौट गर्नुहोस्, बानी होइन।

टावरको अतिरिक्त लागतले तीनवटा कुराहरू खरिद गर्छ: एउटा विरासतको सट्टा स्थान छनौट गर्ने अधिकार, घुँडा-उचाइको पर्खाल सकेट मिल्न नसक्ने खडा-उचाइ एर्गोनोमिक्स, र लोडिङ-बे पर्खालमा बोल्ट गरिएको बाकस भन्दा धेरै ट्राफिक बाँच्ने सिल गरिएको शरीर।

यो कसले किन्नु हुँदैन: कंक्रीट खन्याउन नसक्ने भाडामा लिनेहरू, केही हप्ताको लागि मात्र चार्ज गर्नुपर्ने साइटहरू, वा एकल कारले सामान्य सकेटबाट रातारात जरिवाना लिने खरिदकर्ताहरू। तिनीहरूका लागि टावर तिनीहरूको आवश्यकता छैन।

AMPPAL ले के ल्याउँछ जुन पुनर्विक्रेताले गर्न सक्दैन

2014 मा स्थापित - चीनको विद्युतीय राजधानी - Yueqing मा Zhejiang Anfu New Energy Technology Co., Ltd बाट प्रत्यक्ष कारखाना।

260+ कर्मचारीहरू र छुट्टाछुट्टै AC र DC असेंबली लाइनहरू भएको राष्ट्रिय सानो-विशाल उद्यम।

2024 सम्ममा 1,000,000 इकाइहरू डेलिभर गरियो, UAE र जर्मनीबाट मलेसिया र मेक्सिकोमा 40+ देशहरूमा निर्यात गरियो।

FANUC र TRUMPF बाट स्वचालित लाइनहरू, साथै इन-हाउस CNC पंचिंग, झुकाउने र लेजर काट्ने।

OEM र ODM स्वागत छ - अनुकूलन रङहरू, लोगोहरू, भुक्तानी ब्रान्डिङ र प्याकेजिङ, MOQ प्रति परियोजना छलफल।

प्याकिंग, कन्टेनर र व्यापार सर्तहरू

प्रत्येक टावर स्क्रिन र बेजेलको वरिपरि आन्तरिक ब्रेसिङसहित १४०० मि.मि. उचाइको ठाडो काठको क्रेटमा पठाइन्छ। एङ्कर बोल्ट, ड्रिलिंग टेम्प्लेट र माउन्टिङ हार्डवेयर एउटै क्रेट भित्र यात्रा गर्दछ, त्यसैले दोस्रो ढुवानीको लागि साइटमा केहि पनि पर्खदैन।

1400 मिमी लम्बाइले भित्ता बक्सहरूको तुलनामा कन्टेनर योजना परिवर्तन गर्दछ: क्रेटहरू समतल र स्ट्याक राख्छन्, र 20-फिट कन्टेनरले सामान्यतया 60-80 टावरहरू क्रेट आयामहरूमा निर्भर गर्दछ; हामी प्रति क्रेट भाडा उद्धृत गर्छौं।

हामी FOB Ningbo वा Shanghai लाई मानकको रूपमा उद्धृत गर्छौं, अनुरोधमा EXW र CIF उपलब्ध छ। कागजातहरूमा कमर्शियल इनभ्वाइस, प्याकिङ लिस्ट, बिल अफ लडिङ्ग र सीई सर्टिफिकेटको प्रतिलिपि समावेश छ।

वितरण पछि वारेन्टी र समर्थन

टावर, स्क्रिन र भुक्तान मोड्युलमा २ वर्षको वारेन्टी, सामग्री र कारीगरीमा भएका त्रुटिहरू ढाक्छ।

स्पेयर पार्ट्स - स्क्रिन, बन्दुक, नियन्त्रण बोर्ड - स्टक मा राखिएको र अनुरोध मा पठाइयो।

4G वा इथरनेटमा टाढाको निदान; धेरैजसो सफ्टवेयर र कन्फिगरेसन त्रुटिहरू साइट भ्रमण बिना नै फिक्स गरिन्छ।

मर्मत सम्भार सल्लाह: बन्दुक र होल्स्टरलाई त्रैमासिक रूपमा निरीक्षण गर्नुहोस्, र वर्षमा एक पटक एङ्कर बोल्टहरू पुन: टर्क गर्नुहोस्।

पूर्ण कागजातहरू - प्रयोगकर्ता पुस्तिका, स्थापना रेखाचित्र र OCPP सेटअप गाइड - प्रत्येक एकाइसँग जहाजहरू।

पाँच स्थापना गल्तीहरू हामी दोहोर्याइएको देख्छौं

गलत: आधारलाई सिधा डामरमा बोल्ट गर्नुहोस्। दायाँ: आपूर्ति गरिएको टेम्प्लेट प्रयोग गरेर कंक्रीट प्याड हाल्नुहोस् र टावर लोड गर्नु अघि यसलाई पूर्ण रूपमा निको हुन दिनुहोस्।

गलत: बन्दुकलाई सत्रको बीचमा भुइँमा राखेर छोड्नुहोस्। दायाँ: यसलाई प्रत्येक पटक होल्स्टरमा फर्काउनुहोस् - कनेक्टर त्यो भाग हो जुन पहिले लगाइन्छ।

गलत: टाढाको लटमा एक्लै वाइफाइमा भरोसा गर्नुहोस्। दायाँ: 4G सिम फिट गर्नुहोस् ताकि अफिसको राउटर खस्दा भुक्तानहरू काम गरिरहोस्।

गलत: टावर राख्नुहोस् जहाँ उल्टो ट्रक पुग्न सक्छ। दायाँ: यसलाई खाडीको टाढाको छेउमा राख्नुहोस् वा बोलार्ड थप्नुहोस्।

गलत: वार्षिक टोक़ जाँच बिर्सनुहोस्। दायाँ: प्रत्येक 12 महिनामा एङ्कर बोल्टहरू पुन: कस्नुहोस् र आधार प्लेट पुन: सील गर्नुहोस् यदि तपाईंले पानीको चिन्हहरू देख्नुभयो भने।

एक वर्ष पछि साइट अपरेटरहरू के भन्छन्

स्प्लिट, क्रोएशियाका एक होटेल मालिकले २०२४ को वसन्तमा आफ्नो खुला आँगनमा तीनवटा टावरहरू राखेका थिए। भवनको खाडीको छेउमा प्रयोगयोग्य अनुहार नभएकोले तिनले ती टावरहरू रोजेका थिए। उहाँको गुनासो दिउँसो स्क्रिनको चमक हो - एक एन्टि-ग्लेयर फिल्मले यसलाई हल गर्यो - तर उसले भारी अतिथि प्रयोगको दुई ग्रीष्ममा शून्य हार्डवेयर त्रुटिहरू रिपोर्ट गर्दछ।

क्वालालम्पुरका एक वितरकले खुद्रा समूहको सतहमा दस इकाइहरू बेचेका थिए। स्थापनाकर्ताले ड्रिलिंग टेम्प्लेटको प्रशंसा गरे - उसको टोलीले बिहान प्रत्येक फाउन्डेशन समाप्त गर्यो। सानो ग्रिप: बन्दुक केबल लामो खाडी को अन्त मा केहि SUV को लागी छोटो चल्छ।

UAE मा एक नगरपालिकाले सडक छेउमा बाह्र टावरहरू चलाउँछ। १४ महिनापछि मर्मतसम्भार लगले एउटा टच-स्क्रिन प्रतिस्थापन देखाउँछ र अरू केही देखाउँदैन। तिनीहरू अझै पनि प्रत्येक वर्षाको मौसममा आधार प्लेट पुन: सील गर्छन्, तिनीहरूले जे भए पनि पालना गर्ने औपचारिकता।

प्रश्नहरू पहिलो-समय टावर खरीददारहरू सोध्छन्

प्रश्न: के यो टावरले हरेक EV चार्ज गर्नेछ?

A: युरोपमा टाइप 2 सकेटको साथ बेच्ने हरेक EV ले यसबाट चार्ज गर्नेछ; कारको अनबोर्ड चार्जरले टावरको 7kW छतसम्म सही गति निर्धारण गर्छ।

प्रश्न: यसलाई कुन आधार चाहिन्छ?

A: एक कंक्रीट प्याड ड्रिलिंग टेम्प्लेटमा खन्याइयो जुन हामी एकाइसँग पठाउँछौं; सामान्य प्याडहरू लगभग 500 x 500 मिमी हुन्छन्, र एंकर बोल्टहरू क्रेटमा आउँछन्।

प्रश्न: के पर्खाल बक्स सस्तो छ?

A: हो, राम्रो पर्खाल रहेको ठाउँमा किन्न र स्थापना गर्न लगभग 20-30% सस्तो - टावरको मूल्यले स्तम्भ, आधार किट र ठाउँ छनौट गर्ने स्वतन्त्रताको लागि भुक्तानी गर्दछ।

प्रश्न: के स्क्रिन प्रत्यक्ष सूर्यको प्रकाशमा बाँच्न सक्छ?

A: यो दिनको उज्यालोमा पढ्न योग्य छ, यद्यपि कठोर मध्याह्नको चमक हामीले सुनेको एउटा गुनासो हो; एक विरोधी चमक फिल्म एक सस्तो समाधान हो।

Q: IP54 बाहिरी प्रयोगको लागि पर्याप्त छ?

A: हो वर्षा र स्प्लाशहरूको लागि - IP54 ब्लक धुलो र पानी स्प्रे। पूर्ण रूपमा जलमग्न साइटहरूलाई उच्च मूल्याङ्कन चाहिन्छ, जुन लगभग कुनै कार पार्क आवश्यक पर्दैन।

प्रश्न: कुन देशहरूले सीई मार्क स्वीकार गर्छन्?

A: सबै EU र EEA देशहरू, साथै अन्य धेरै जसले CE लाई प्रविष्टि प्रमाणपत्रको रूपमा स्वीकार गर्छन्; कारखानाले अन्य बजारहरूको लागि CCC, TUV, UL र CB पनि राख्छ।

प्रश्न: के म यो 7kW टावर पछि अपग्रेड गर्न सक्छु?

A: 410 x 240 आधार शृङ्खलाभर साझा गरिएको छ, त्यसैले साइट एउटै प्याडमा डुअल-गन टावरमा सार्न सक्छ - 7kW एकाइ आफैमा क्षेत्र-अपग्रेड योग्य छैन।

Q: अर्डर देखि वितरण सम्म कति समय?

A: 15-20 कार्य दिन मानकको रूपमा, Ningbo वा शंघाईबाट ढुवानी, CE प्रमाणपत्र सहित पूर्ण कागजात प्याकको साथ।
