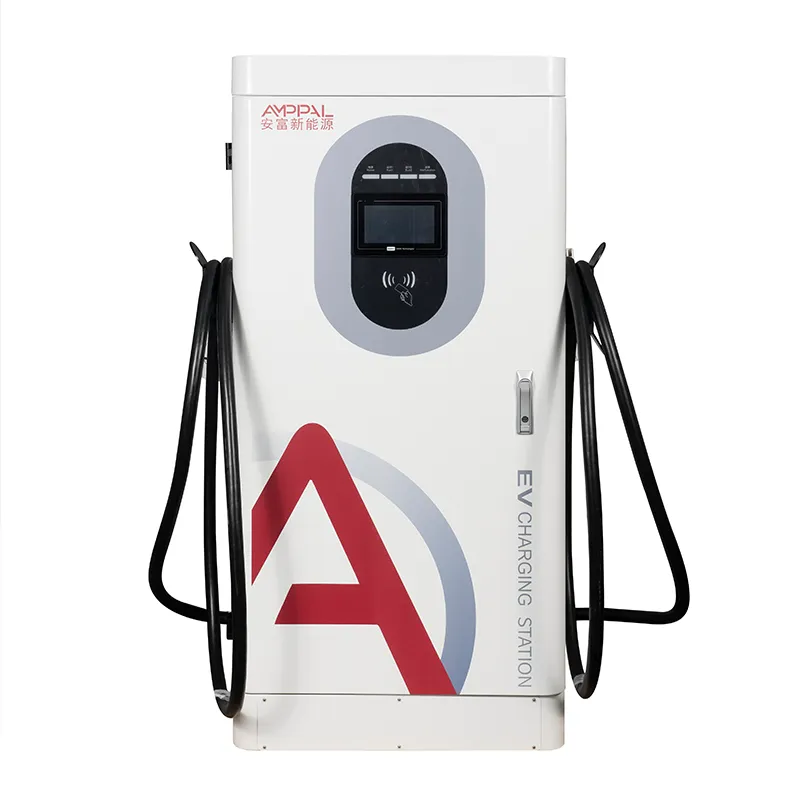

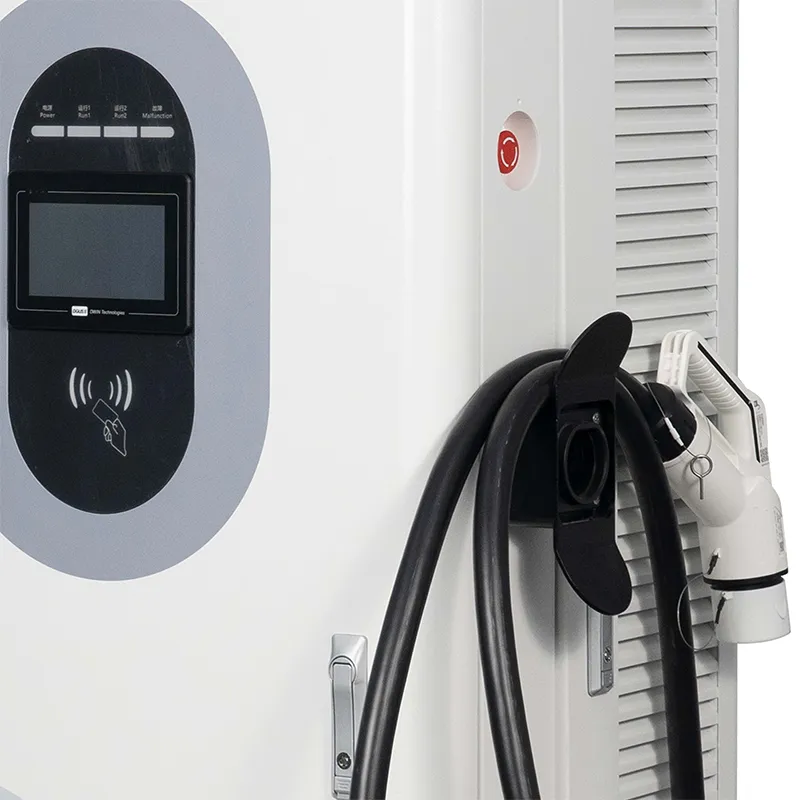

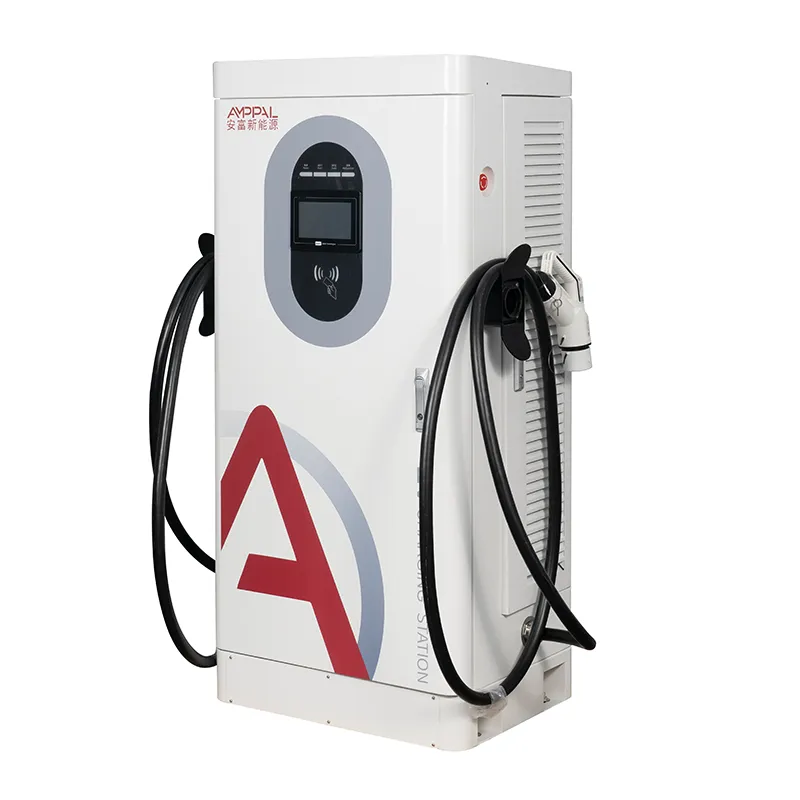

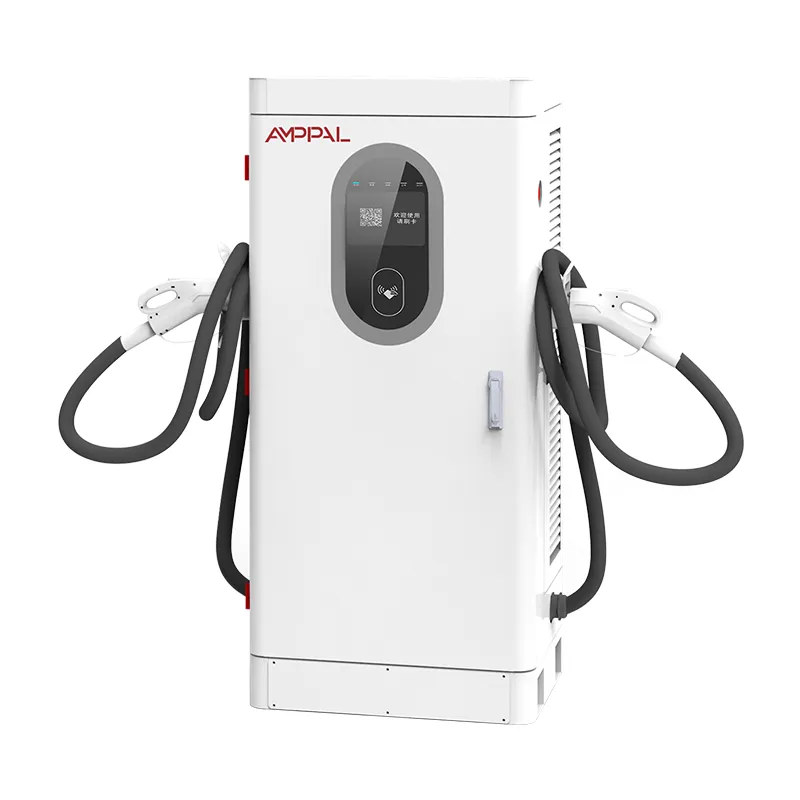

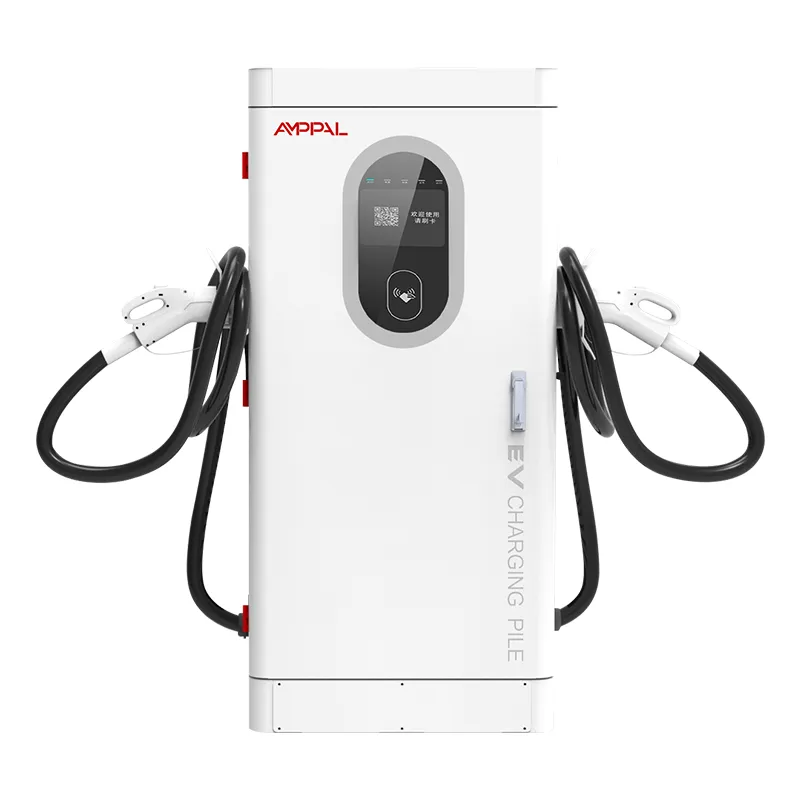

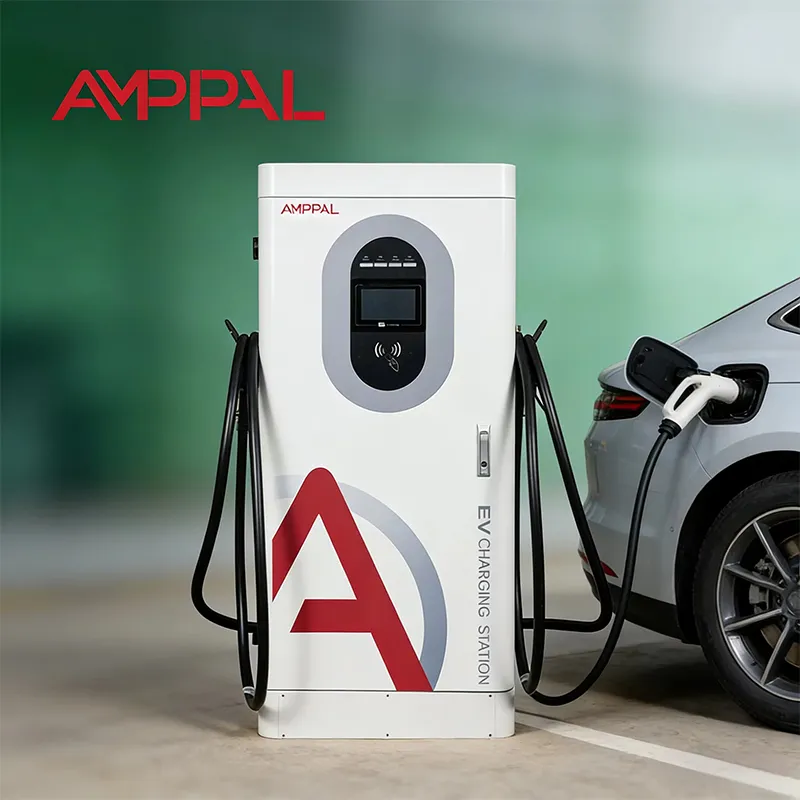

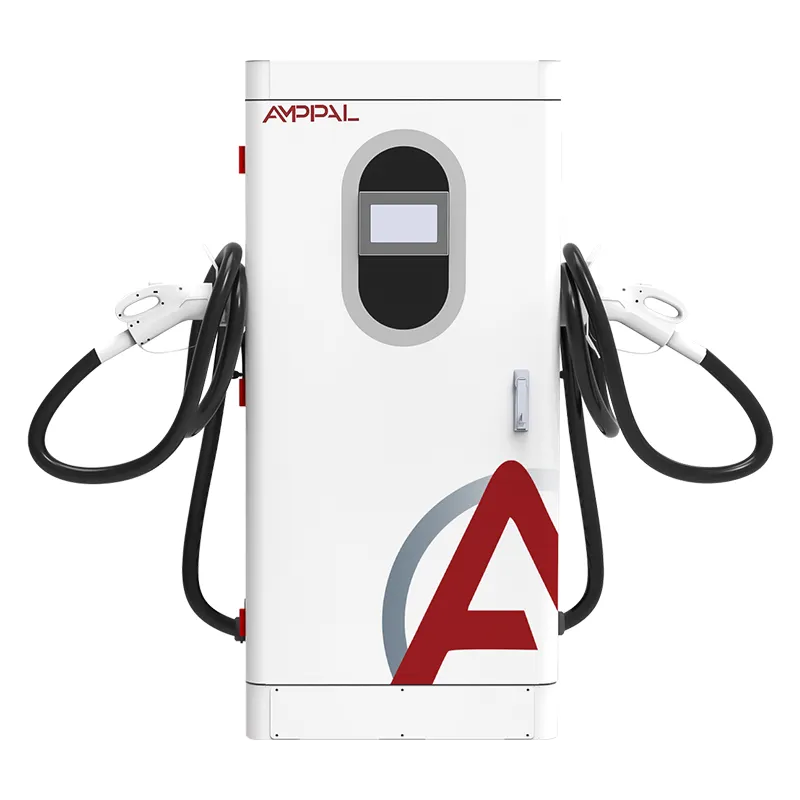

इलेक्ट्रिक बस फ्लीटहरूको लागि 200kW अल्ट्रा-उच्च-शक्ति एकीकृत DC EV चार्जर

200kW क्याबिनेट जसले सफ्टवेयरलाई हार्डवेयरको भागको रूपमा व्यवहार गर्दछ

धेरैजसो चार्जिङ विफलताहरू पावर विफलताहरू होइनन्। तिनीहरू प्लेटफर्म विफलताहरू हुन् - एक चार्जर जसले कुरा गर्दैन, एक ट्यारिफ जसले अद्यावधिक गर्दैन, एक लेनदेन जसले मेलमिलाप गर्दैन - र तिनीहरूले दृष्टिमा फ्यूज बिना पैसा खर्च गर्छन्। AF-DC-200-Y-B-O-4-H एक 200kW एकीकृत DC फास्ट चार्जर डिजाइन गरिएको हो त्यसैले सफ्टवेयर तह पावर स्टेज जस्तै सेवायोग्य छ।

OCPP 1.6j यो क्याबिनेटले तपाईको ब्याकएन्डसँग बोल्ने भाषा हो; इथरनेट, 4G र वाइफाइ पाइपहरू हुन्; RFID, APP र प्लग एण्ड चार्ज भनेको चालकले आफू को हो भनेर कसरी प्रमाणित गर्छ। प्रत्येक छनोटको नक्सा फरक अपरेटिङ मोडेलमा हुन्छ, र यो पृष्ठ तपाईंले तिनीहरूलाई भेट्ने क्रममा ती सबैको माध्यमबाट हिंड्छ। हामी प्लेटफर्महरूको सूची पनि प्रकाशित गर्छौं जुन हामीले विरुद्ध मान्य गरेका छौं, त्यसैले खरिदकर्ताले हस्ताक्षर गर्नु अघि अनुकूलता जाँच गर्न सक्छ, डेलिभरी पछि होइन।

जडान गर्न तीन तरिकाहरू, र जब प्रत्येकले जित्छ

स्थायी स्टेशनहरूको लागि इथरनेट पूर्वनिर्धारित हो: न्यूनतम विलम्बता, कुनै संकेत समस्याहरू छैनन्, र पूर्ण OCPP सत्रको लागि सबैभन्दा स्थिर क्यारियर।

4G टाढाको र अपरिचित साइटहरूमा फिट हुन्छ जहाँ केबल महँगो हुन्छ; स्थानीय सिम प्लस APN सेटिङहरू मिनेटमा एकाइ अनलाइन प्राप्त गर्नुहोस्।

वाइफाइ अस्थायी वा इनडोर स्थापनाहरू सूट गर्दछ जुन अवस्थित नेटवर्क साझा गर्दछ, यद्यपि भीडभाड ब्यान्डहरूले हृदयघात ढिलाइ हुन सक्छ।

फेलओभर स्वचालित हुन्छ: क्याबिनेटले OCPP मुटुको धड्कन हेर्छ, र यदि प्राथमिक लिङ्क ड्रप हुन्छ भने यो म्यानुअल चरण बिना ब्याकअपमा जान्छ।

जुनसुकै पाइप, लेनदेन र मिटर मानहरू स्थानीय रूपमा आउटेजको समयमा बफर हुन्छन्, त्यसैले कनेक्टिभिटीमा अन्तरको मतलब राजस्व रेकर्डमा अन्तर कहिल्यै हुँदैन।

प्राविधिक विनिर्देशहरू

डिप्लोयमेन्टहरू जहाँ ब्याकएन्ड एकीकरण सबैभन्दा महत्त्वपूर्ण हुन्छ

बहु-ब्रान्ड स्टेशनहरू जहाँ एक प्लेटफर्मले विशेष केसहरू बिना धेरै निर्माताहरूबाट चार्जरहरू व्यवस्थापन गर्नुपर्छ।

समय-समयमा ट्यारिफहरूमा साइटहरू जुन दैनिक परिवर्तन हुन्छ र अपरेटरद्वारा टाढैबाट धकेलिन्छ।

रोमिङ नेटवर्कहरू जहाँ ड्राइभरको होम एपले विदेशी चार्जरलाई अधिकृत गर्नुपर्छ।

कर्पोरेट र फ्लीट डिपोहरू जसलाई प्रति-चालक लागत आवंटन र उपयोग रिपोर्टहरू चाहिन्छ।

सब्सिडी वा लेखापरिक्षण गरिएका परियोजनाहरू जहाँ प्रत्येक kWh लेनदेन रेकर्डमा ट्रेस योग्य हुनुपर्छ।

OCPP 1.6j अनबोर्डिङले वास्तवमा कसरी काम गर्छ

कमिशनिङ पहिचानबाट सुरु हुन्छ: हामीले कारखानामा चार्जर सिरियल, OCPP संस्करण र प्रमाणहरू सेट गर्छौं, र तपाईंले HMI मा सर्भर URL थप प्राधिकरण कुञ्जी प्रविष्ट गर्नुहुन्छ। पहिलो पावर-अपमा क्याबिनेटले BootNotification पठाउँछ; प्लेटफर्मले स्वीकार्य र हृदयघात अन्तरालसँग जवाफ दिन्छ, सामान्यतया 60 सेकेन्ड।

अर्को कन्फिगरेसन आउँछ: ट्यारिफहरू, कनेक्टर प्रकारहरू, अफलाइन लेनदेन सेटिङहरू र प्रदर्शन भाषा प्लेटफर्मबाट परिवर्तन कन्फिगरेसन सन्देशहरूको रूपमा आइपुग्छ। हामी त्यसपछि मानक परीक्षण अनुक्रम - स्टार्ट ट्रान्जेक्शन, मीटरभ्यालुहरू, स्टप ट्रान्जेक्शन र डाटा ट्रान्सफर जाँच - इकाई लाइभ हुनु अघि तपाईंको टोलीसँग चलाउँछौं।

तपाईंले प्लेटफर्महरू पछि परिवर्तन गर्दा उही प्रवाह दोहोरिन्छ, जुन सामान्य हुन्छ जब अपरेटरहरूले ब्याकएन्डहरू समेकित गर्छन्। 200kW एकाइको बारेमा केहि पनि तपाईंलाई एक विक्रेताको क्लाउडमा लक गर्दैन, र हाम्रा इन्जिनियरहरू एक घण्टा भित्र हस्तान्तरण गर्न माइग्रेसन कलमा सामेल हुन सक्छन्।

सुरक्षा समान सेटअपको अंश हो: OCPP च्यानलमा TLS इन्क्रिप्सन, साझा पासवर्डको सट्टा प्राधिकरण कुञ्जी, र साइट भ्रमण नगरी कुञ्जीहरू घुमाउने विकल्प। प्रमाणपत्र र कुञ्जीहरू नियन्त्रकमा बस्छन्, सार्वजनिक नेटवर्कमा होइन।

प्लग र चार्ज, आरएफआईडी र एपीपी: ब्याकएन्डको लागि के परिवर्तनहरू

RFID भनेको वर्कहोर्स हो: कार्ड वा फोबले पाठकलाई ट्याप गर्छ, क्याबिनेटले प्लेटफर्मको साथ श्वेतसूची जाँच गर्दछ, र सेकेन्डमा चार्ज सुरु हुन्छ। सस्तो र परिचित, तर कार्डहरू जारी गरिनुपर्छ र हराएपछि प्रतिस्थापन गर्नुपर्छ।

APP चार्जिङले चेकलाई फोनमा लैजान्छ: QR स्क्यान गर्नुहोस् वा एपमा चार्जर छान्नुहोस्, अधिकृत गर्नुहोस्, र सत्र खातामा जोडिएको छ। हराउन कुनै कार्ड छैन, तर चालकको डाटा जडान जीवित हुनुपर्छ।

प्लग एण्ड चार्ज (ISO 15118) ले कारलाई आफ्नो सर्टिफिकेट प्रयोग गरेर केबलमा आफूलाई पहिचान गर्न दिन्छ, त्यसैले चालक प्लग इन गर्छ र टाढा जान्छ। यो सबैभन्दा सहज प्रवाह हो र ब्याकएन्डमा प्रमाणपत्र व्यवस्थापन प्रणाली चाहिन्छ; हामी क्याबिनेट तयार पार्छौं, र तपाईंको प्लेटफर्मले यसलाई सक्षम गर्दछ। ब्याकइन्डले कुन सवारी साधनहरू स्वीकार गर्ने भन्ने निर्णय गर्ने सम्झौता प्रमाणपत्रहरू पनि राख्छ - तिनीहरू बिना, कार केवल RFID वा APP मा फर्किन्छ।

प्रमाणपत्रहरू र तिनीहरूलाई फिर्ता गर्ने परीक्षणहरू

CE, CB, TÜV, UL र CCC प्रमाणपत्रहरू यस मोडेलको लागि राखिएको छ र अनुरोधमा साझा गरिन्छ।

13 सुरक्षा कार्यहरू EN IEC 61851-1:2019 र 61851-23:2014 अनुरूप हुन्छन्।

प्रत्येक एकाइ कारखानामा यसको अन्तिम फर्मवेयरको साथ फ्ल्यास हुन्छ, त्यसैले क्रेटको संस्करण प्रमाणपत्रसँग मेल खान्छ।

48-घण्टा बर्न-इन 40 डिग्री सेल्सियस लग आउटपुट, दक्षता र OCPP मुटुको धड्कन स्थिरता।

प्रत्येक ब्याचबाट नमूना नुन स्प्रे च्याम्बरमा 96 घण्टा चल्छ।

परीक्षण OCPP सर्भरको साथ नेटवर्क ह्यान्डशेकहरू अन्तिम QC को अंश हुन्, ग्राहकको आश्चर्य होइन।

आठ-स्टेशन विधानसभा ट्रेल

एन्क्लोजर: सीएनसी पंचिंग, लेजर काट्ने, झुकाउने र वेल्डिंग, त्यसपछि पाउडर कोटिंग।

AC इनपुट स्टेज र DC पावर मोड्युलहरूको लागि अलग लाइनहरू - तिनीहरूले बेन्च साझेदारी गर्दैनन्।

SiC मोड्युलहरू, कनेक्टरहरू, RFID बोर्डहरू र कार्ड टर्मिनलको आगमन निरीक्षण।

प्रत्येक जोइन्टमा भिजुअल QC पासको साथ टर्क-नियन्त्रित तारहरू।

फर्मवेयर फ्ल्यास र नेटवर्क कन्फिगरेसन, APN र सर्भर सेटिङहरू सहित।

48-घण्टा बर्न-इन 40 ° C मा संचार लगातार लग संग।

सबै 13 सुरक्षाहरूको कार्य परीक्षण प्लस एक सिमुलेटेड OCPP सत्र।

प्याकिङ, प्यालेटाइजिङ र पूर्व ढुवानी फोटो रिपोर्ट।

साइजिङ गाइड: के 200kW पावर क्लास तपाईलाई वास्तवमा चाहिन्छ?

यदि तपाईंसँग अहिलेसम्म कुनै प्लेटफर्म छैन र एक चलाउन कोही छैन भने, यो क्याबिनेट गलत पहिलो खरिद हो; एक सरल RFID-मात्र मोडेल छिटो लाइभ हुनेछ। र यदि साइटलाई 400V कारहरूको लागि 20-30 मिनेट सत्रहरू चाहिन्छ भने, 120kW ले कम क्यापेक्समा उही लाम खाली गर्दछ।

200kW क्लासले गाडीहरू नयाँ र छिटो हुँदा - 300-1000V स्थिर-पावर ब्यान्डमा पूर्ण दरमा 800V कारहरू - र जब व्यापार प्लेटफर्म सुविधाहरूमा निर्भर हुन्छ: गतिशील ट्यारिफहरू, रोमिङ, फ्लीट रिपोर्टिङमा आफ्नो किप कमाउँछ।

नेटवर्कको बारेमा पनि इमानदार हुनुहोस्। यदि साइटमा भरपर्दो इथरनेट वा 4G सिग्नल छैन भने, अफलाइन मोडले चार्जिङलाई कभर गर्छ तर रिमोट डायग्नोसिस होइन, र यसले तपाईंको सेवा योजना परिवर्तन गर्छ।

किन खरीददारहरूले कारखानालाई सम्झौता गर्छन्, पुनर्विक्रेता होइन

नयाँ बजारहरूको लागि 1 इकाईबाट परीक्षण आदेशहरू; 10 एकाइहरूबाट कन्टेनर मूल्य निर्धारण।

स्टकले 15-20 कार्य दिनहरूमा जहाज बनाउँछ; OEM ब्रान्डिङ 7-10 दिन थप्छ।

OCPP कन्फिगरेसन समर्थन तपाईंको प्लेटफर्म टोलीसँग कमिसनिङको समयमा।

फर्मवेयर अपडेटहरू र वारेन्टी अवधिको लागि निर्माताबाट सीधा नोटहरू रिलीज गर्नुहोस्।

प्रमाणपत्र प्रतिहरू, परीक्षण रिपोर्टहरू र अडिटहरूको लागि क्रमबद्ध-मिल्ने कागजातहरू।

प्याकिङ, लोडिङ र निर्यात कागजातहरू

प्रत्येक क्याबिनेट लगभग 1720 × 850 × 660 मिमीको प्लाइवुड क्रेटमा सीधा जहाजहरू, फोम कुनाहरूसँग प्याड गरिएको र आर्द्रता विरुद्ध सिल गरिएको। फोर्कलिफ्ट वा क्रेन चालको समयमा आँखा उठाउँदा इकाई स्तर कायम राख्छ।

लोडिङ योजनाहरू प्रति अर्डर क्रेट आयामहरूबाट गणना गरिन्छ; प्रति 40-फिट कन्टेनर चार क्याबिनेटहरू एक विशिष्ट योजना हो, टाई-डाउन रेलहरूमा ब्रेस्ड।

व्यापारिक इनभ्वाइस, प्याकिङ सूची र प्रमाणपत्रहरू ढुवानी संग यात्रा; मूल प्रमाणपत्र प्रतिलिपिहरू कुरियर द्वारा जान्छ।

बिक्री पछि: रिमोट सञ्चालन र 2-वर्ष अवधि

मोड्युल, कन्ट्रोलर, HMI र कनेक्टरहरूमा दुई वर्षको मानक वारेन्टी, सम्पूर्ण अवधिको लागि फर्मवेयर समर्थनको साथ।

रिमोट कन्फिगरेसन र प्यारामिटर परिवर्तनहरू तपाइँसँग प्रत्यक्ष सत्रमा गरिन्छ - शुल्क वा भाषा अद्यावधिकहरूको लागि कुनै साइट भ्रमण छैन।

फर्मवेयर अपडेटहरू नेटवर्कमा रोलब्याक मार्गको साथ पुश गरिन्छ यदि रिलीजले गलत व्यवहार गर्छ।

तपाईंको प्लेटफर्ममा लेनदेन वा मुटुको धड्कन समस्या देखा पर्दा हामी तपाईंसँग OCPP लगहरू विश्लेषण गर्छौं।

अतिरिक्त नियन्त्रण बोर्ड र मोड्युलहरू स्टक छन्; एक मोड्युल स्वैप साइटमा लगभग 45 मिनेट लाग्छ।

स्थापना र नेटवर्क सेटअप: गलत बनाम दायाँ

गलत: स्थायी स्टेशनको लागि सार्वजनिक WiFi मा भर पर्दै। दायाँ: प्राथमिक रूपमा इथरनेट वा 4G, ब्याकअपको रूपमा WiFi मात्र।

गलत: कमिसन गर्नु अघि APN परीक्षण छोड्दै। दायाँ: पहिलो दिनमा डेटा-गणना परीक्षणको साथ फिल्ड सिम जाँच।

गलत: कारखाना पूर्वनिर्धारित पासवर्डहरू ठाउँमा छोड्दै। दायाँ: पहिलो पावर-अपमा HMI र रिमोट पहुँच प्रमाणहरू सेट गर्दै।

गलत: अफलाइन चार्जिङको अर्थ अफलाइन राजस्व हो। दायाँ: अफलाइन ट्यारिफ कन्फिगर गर्दै र साप्ताहिक रूपमा मेलमिलाप रिपोर्ट जाँच गर्दै।

गलत: शिखर घण्टाको समयमा फर्मवेयर अपग्रेड गर्दै। दायाँ: रोलब्याक योजनाको साथ कम-ट्राफिक विन्डोमा अद्यावधिकहरू अनुसूची गर्दै।

गलत: अद्यावधिकको समयमा काम गर्ने कन्फिगरेसन अधिलेखन गर्दै। दायाँ: पहिले सेट गरिएको प्यारामिटर निर्यात गर्दै, त्यसैले रोलब्याकले ठ्याक्कै अघिल्लो स्थितिलाई पुनर्स्थापित गर्दछ।

ब्याकएन्ड एकीकरणमा तीन फिल्ड रिपोर्टहरू

एक मलेशियन फ्लीट अपरेटरले इलेक्ट्रिक डेलिभरी ट्रकहरूको लागि 200kW एकाइहरू चलाउँछ र प्रति-ड्राइभर रिपोर्टिङ आवश्यक छ। OCPP अनबोर्डिङले कलमा हाम्रो इन्जिनियरसँग दिउँसो लियो; पछि देखा परेको गुनासो वास्तविक थियो - पहिलो फर्मवेयरले विजोड अन्तरालहरूमा लग गरिएको मिटर मानहरू, एक हप्ता भित्र नेटवर्क पुशद्वारा निश्चित गरियो।

टर्कीमा एक इन्धन खुद्रा विक्रेता विदेशी चालकहरूलाई सेवा दिन रोमिङ एग्रीगेटरमा सामेल भयो। प्लग एन्ड चार्ज क्याबिनेटहरू नछोइकन प्लेटफर्म-साइडमा स्विच गरियो, र RFID प्रमाणपत्रहरू बिना भाडा कारहरूको लागि फलब्याकको रूपमा सक्रिय रह्यो।

दक्षिणी चिलीको एउटा साइटमा प्याचि 4G छ र कुनै इथरनेट विकल्प छैन। अफलाइन मोडले दुई-दिनको आउटेजको माध्यमबाट सत्रहरू चलिरहेको राख्यो, र लिङ्क फिर्ता हुँदा लामबद्ध लेनदेनहरू सफासँग मिलाइयो। अपरेटरको एउटा ग्रिप: ट्यारिफ परिवर्तनहरू कनेक्टिविटीले अनुमति दिएपछि मात्र आउँछन्, त्यसैले तिनीहरूले दैनिक ड्यासबोर्ड जाँच गर्छन्।

FAQ: एकीकरण र ब्याकएन्ड प्रश्नहरू

प्रश्न: मन्त्रिपरिषद्ले कुन OCPP संस्करणहरूलाई समर्थन गर्छ?

A: OCPP 1.6j मानक हो, नयाँ परियोजनाहरूको लागि अनुरोधमा 2.0 उपलब्ध छ।

प्रश्न: के म यसलाई व्यावसायिक प्लेटफर्मको सट्टा आफ्नै सर्भरमा जडान गर्न सक्छु?

A: हो, कुनै पनि OCPP 1.6j सर्भरले काम गर्छ; हामी कन्फिगरेसन चरणहरू प्रदान गर्दछौं।

प्रश्न: यदि नेटवर्क घट्यो भने लेनदेनमा के हुन्छ?

A: सत्रहरू स्थानीय रूपमा जारी रहन्छ, लेनदेनहरू भण्डारण गरिन्छ, र लिङ्क फिर्ता हुँदा तिनीहरू प्लेटफर्ममा मेलमिलाप हुन्छन्; पेन्डिङ कतार तब सम्म HMI मा देखिने रहन्छ।

प्रश्न: प्लग र चार्ज कसरी सक्षम छ?

A: क्याबिनेट जहाजहरू तयार छन्; तपाईंको प्लेटफर्मले ISO 15118 प्रमाणपत्रहरू समस्या र व्यवस्थापन गर्छ।

प्रश्न: के मलाई प्रत्येक चार्जरको लागि नयाँ सिम चाहिन्छ?

A: प्रति क्याबिनेट एक डेटा SIM सामान्य छ, यद्यपि साझा APN ले उचित सेटिङहरूसँग पनि काम गर्दछ।

Q: फर्मवेयर अपडेटहरूले कसरी काम गर्छ?

A: तिनीहरू सञ्जालमा धकेलिन्छन्, एक रोलब्याक मार्ग र कारखानाबाट नोटहरू जारी गरेर।

प्रश्न: मेरो चार्जर प्लेटफर्ममा देखा पर्दैन - म कहाँ सुरु गर्छु?

A: मुटुको धड्कन लग, सर्भर URL र प्राधिकरण कुञ्जी जाँच गर्नुहोस्; त्यो तीनैले धेरै जसो केसहरू हल गर्दछ।

Q: के 200kW एकाइ अन्य नेटवर्कहरूसँग घुम्न सक्छ?

A: हो, तपाईंको प्लेटफर्मको रोमिङ सम्झौताहरू मार्फत; क्याबिनेटलाई यसको मानक OCPP जडान भन्दा बाहिर कुनै अतिरिक्त हार्डवेयर आवश्यक पर्दैन।
