फ्लीट चार्जिङको लागि 60kW इन्टेलिजेन्ट इन्टिग्रेटेड DC EV चार्जर

750 × 550 मिमी: 60kW एकीकृत चार्जर पछाडिको फुटप्रिन्ट कथा

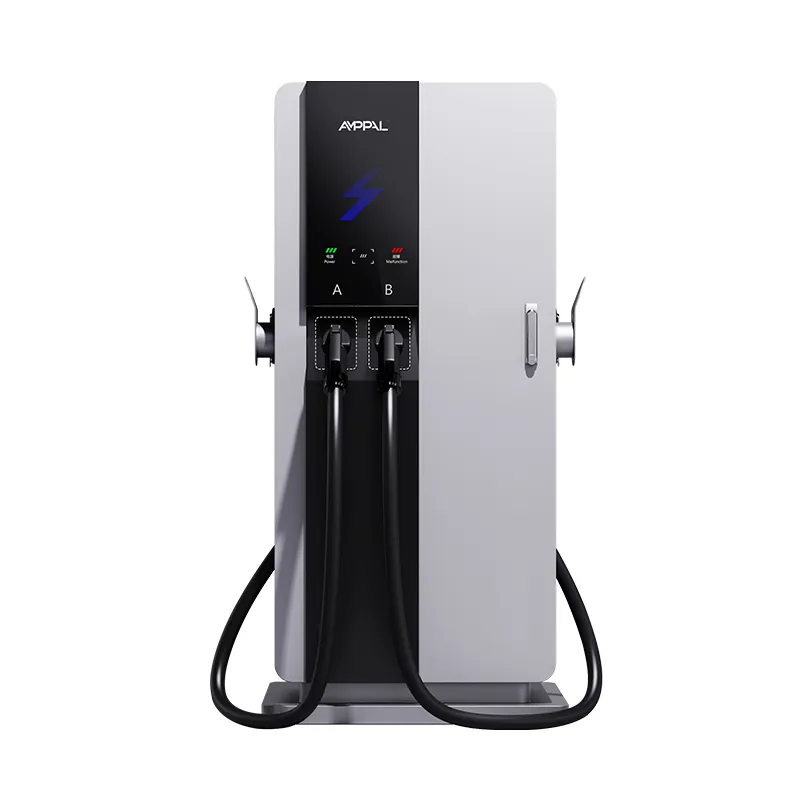

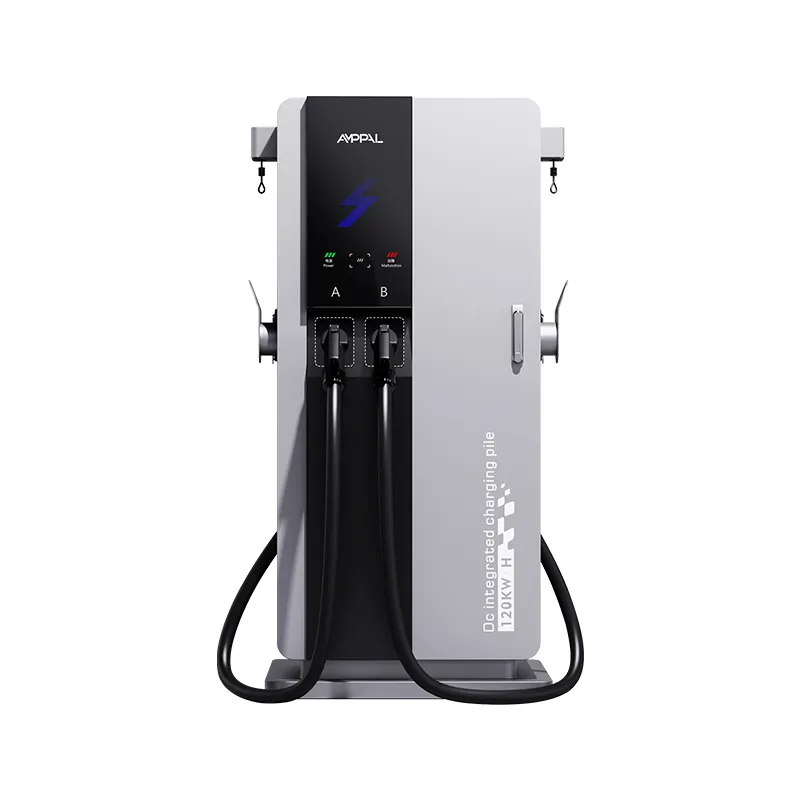

धेरै छिटो चार्जरहरू खुला भूमिको लागि डिजाइन गरिएका छन्; यो एउटा कार पार्कको छेउमा छोडिएको ठाउँको लागि डिजाइन गरिएको थियो। AF-DC-60-Y-B-O-3/4/5-H एक एकीकृत 60kW DC इकाई हो जुन 750 × 550 मिमी आधारमा 1700 मिमी अग्लो छ — परम्परागत क्याबिनेटको फ्लोर क्षेत्रको लगभग एक तिहाइ। त्यो भिन्नताले निर्णय गर्छ कि साइटले द्रुत चार्जिङ होस्ट गर्न सक्छ कि छैन, किनकि भूमि भनेको लाइन वस्तु हो जुन कसैले बजेटमा राख्दैन।

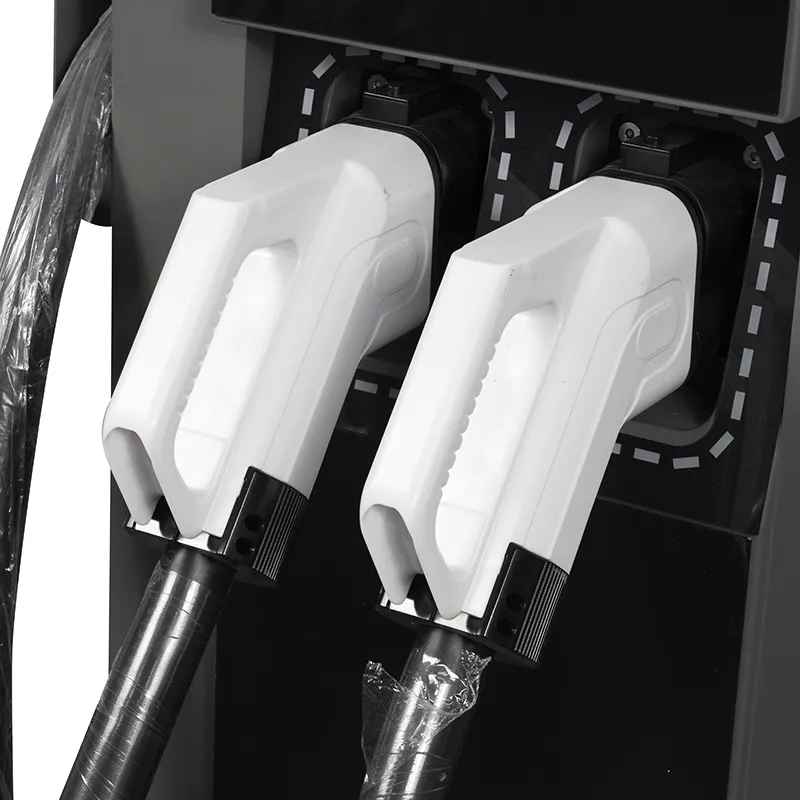

यो सानो प्रबलित कंक्रीट प्याडमा माउन्ट हुन्छ, जसले सिभिल कार्यलाई एक हप्ताको परियोजनाको सट्टा एक दिनको काम बनाउँछ। 7-इन्च टच स्क्रिनले HMI ह्यान्डल गर्दछ, र घेराले CCS1, CCS2, CHAdeMO, GB/T, र NACS लाई समर्थन गर्दछ, त्यसैले एउटा मोडेलले धेरै आयात बजारहरूमा सेवा गर्दछ।

स्लिम बडीहरूको पनि लागत छ: त्यहाँ ठूलो कम्पोनेन्टहरूको लागि कम ठाउँ छ, त्यसैले 3-श्रृङ्खला पावर दायराको शीर्षको लागि भन्दा 60kW को लागि बनाइएको छ।

मन्त्रिपरिषद् संकुचित हुँदा तपाईले के प्राप्त गर्नुहुन्छ

एक 0.41 m² आधार: 750 × 550 मिमी पसलको ढोका, पम्प टापु, वा साँघुरो पार्किङ बेको छेउमा फिट हुन्छ।

एउटा सानो स्ल्याब र कम कंक्रीट: म्यानुअलबाट मानक प्रबलित प्याडले पूर्ण उपकरण प्लिन्थलाई प्रतिस्थापन गर्दछ।

1700 मिमी उचाइले धेरै चालकहरूको लागि टच स्क्रिन र कनेक्टरलाई सहज पहुँचमा राख्छ।

प्रति एकाइ एक प्याड भनेको सिभिल कार्यहरू नगरिकन, माग बढ्दै जाँदा तपाईंले एक पटकमा स्टलहरू थप्न सक्नुहुन्छ।

पातलो शरीरले केबल व्यवस्थापन, बोलार्डहरू, र पर्खने लेनको लागि एउटै खाडीमा कोठा छोड्छ।

AC380V±15% इनपुटले ग्रामीण ग्रिडहरूलाई सहन सक्छ जहाँ भोल्टेज झ्यालहरू र बहावहरू सामान्य हुन्छन्।

प्राविधिक विनिर्देशहरू

AF-DC-60-Y-B-O-3/4/5-H को फ्याक्ट्री स्पेसिफिकेशन ठ्याक्कै ढुवानी गरे जस्तै।

टाइट स्पटहरू जहाँ यो 60kW एकाइ फिट हुन्छ र पूर्ण-आकार एकाइहरू छैनन्

सुविधा-स्टोर फ्रन्टहरू: एकाइ ढोकाको छेउमा बस्छ, पार्किङ ठाउँ नखाई, सम्म देखिने।

२० बे मुनिका साना कार पार्कहरू: एक वा दुई इकाइहरूले ट्रान्सफर्मर अपग्रेड बिना अवस्थित 380V फिडमा माग कभर गर्दछ।

ग्यास स्टेशन कुनाहरू: स्लिम टावर पम्प टापु र सीमा बार बीचमा फिट हुन्छ।

होटल साइड लट: एक इकाईले रातभरका पाहुनाहरू र दिनका आगन्तुकहरूलाई एउटै प्याडबाट सेवा दिन्छ।

कार्यशालाहरू र साना डिपोहरू: 60kW टावरले कामहरू बीचमा, घर भित्र वा चन्दवामुनि फ्लीट चार्ज गर्दछ।

१.७ मिटर टावरबाट कसरी ६०kW प्रवाह हुन्छ

पावर AC380V थ्री-फेजमा प्रवेश गर्छ, सुधार गरी 200-1000VDC मा रूपान्तरित हुन्छ, र गाडीले अपेक्षा गर्ने जुनसुकै कनेक्टरबाट बाहिर निस्कन्छ। टावर लेआउटले पावर मोड्युलहरू कम राख्छ, नियन्त्रक मध्य-उचाइ, र आँखा स्तरमा 7-इन्च टच स्क्रिन, जसले गुरुत्वाकर्षणको केन्द्रलाई तल राख्छ र इन्टरफेस सुविधाजनक राख्छ।

शीतलतालाई साइड इनटेकहरू मार्फत जबरजस्ती हावा गरिन्छ। टावरको उचाइले वायुप्रवाहलाई मोड्युलबाट तातो तान्ने लामो ठाडो बाटो दिन्छ, र फ्यानहरू लोडसँगै र्‍याम्प हुन्छन्, त्यसैले निष्क्रिय अवधिहरू शान्त रहन्छन्। एउटा सानो पसल-अगाडिको स्थानमा जुन यो सुनिन्छ भन्दा बढी महत्त्वपूर्ण छ, किनभने चालक र कर्मचारीहरूले सम्पूर्ण सत्र युनिटको केही मिटर भित्र बिताउँछन्।

OCPP 1.6/2.0 रिपोर्टिङ, रिमोट डायग्नोस्टिक्स, र फर्मवेयर अपडेटहरू इथरनेट, WiFi, वा 4G मा चल्छन् — हाम्रा ठूला एकाइहरू जस्तै ब्याकइन्ड एकीकरण। कम्प्याक्ट बडीमा हुने परिवर्तनहरू पूर्णतया भौतिक हुन्: कम जमिन, कम कंक्रीट, साइटमा कम अवरोध।

क्याबिनेटमा गुणस्तर जाँचहरू जुन सम्झौताको लागि कुनै ठाउँ छैन

पूर्ण इकाईमा CE र TUV प्रकार अनुमोदन; UL र CB रिपोर्टहरू निर्यात फाइलहरूको लागि उपलब्ध छन्।

96-घण्टा नुन-स्प्रे एन्क्लोजरमा, जुन महत्त्वपूर्ण छ किनभने कम्प्याक्ट एकाइहरू प्रायः सडकको छेउमा बस्छन्।

मोड्युल माउन्टिङमा कम्पन परीक्षण, त्यसैले डेलिभरी र रफ-साइट ह्यान्डलिंगले आन्तरिक जोडहरू खुकुलो पार्दैन।

48-घण्टा पूर्ण-लोड बर्न-इन सिरियल नम्बरमा बाउन्ड लगहरूसँग।

टच स्क्रिन प्रत्यक्ष सूर्यको प्रकाशमा र पन्जा हातले पढ्न योग्यताको लागि प्रमाणित गरिएको छ।

मोड्युलहरू -30°C देखि +55°C मा मूल्याङ्कन गरिएको छ; पूर्ण एकाई -25°C देखि +50°C निर्दिष्ट गरिएको छ।

DC लाईनमा कम्प्याक्ट 3-श्रृङ्खला जम्मा गर्दै

चरण 1. स्लिम घेरा स्टिलबाट लेजर काटिएको छ र FANUC लाइनहरूमा रोबोट-वेल्डेड छ।

चरण 2. TRUMPF प्रेस ब्रेकले शरीरलाई फोल्ड गर्दछ; पाउडर कोटिंग र उपचार पछ्याउँछ।

चरण 3. आधार प्लेट, मोड्युल र्याक, र केबल ग्रन्थिहरू DC लाईनमा जडान गरिएका छन्।

चरण 4. 380V इनपुट खण्ड र सर्ज सुरक्षा टर्क नियन्त्रण संग तार छ।

चरण 5. रेक्टिफायर मोड्युलहरू स्थापित छन्, त्यसपछि 7-इन्च HMI र स्टेशन नियन्त्रक।

चरण 6. प्रत्येक एकाइ प्रति एकाइ रेकर्ड गरिएको दक्षता संग 60kW मा लोड-परीक्षण गरिन्छ।

चरण 7. विभिन्न भारहरूमा 48-घण्टा बर्न-इन चक्र सत्रहरू।

चरण 8. अन्तिम निरीक्षण र क्र्याटिंग; सन् २०२४ मा प्लान्टले १० लाख भन्दा बढी युनिट पठाएको थियो।

के कम्प्याक्ट 60kW एकाइ तपाईंको धेरैको लागि सही छ? यो पहिले पढ्नुहोस्

3-श्रृङ्खला छान्नुहोस् जब साइट शारीरिक रूपमा तंग छ वा जब तपाईं सानो सुरु गर्न चाहनुहुन्छ र स्टल द्वारा स्टल बढ्न चाहनुहुन्छ। 750 × 550 मिमी आधार र एकल-प्याड स्थापनाले सिभिल लागत कम राख्छ, र 60kW अझै पनि धेरै यात्री EVs को लागी एक घण्टा भित्र एक उपयोगी चार्ज प्रदान गर्दछ।

यदि तपाइँसँग पहिले नै प्रशस्त ठाउँ छ र 150kW-प्लस सत्रहरू योजना बनाउनुहोस् भने यसलाई छोड्नुहोस्; ठूलो क्याबिनेटले तपाईंलाई समान प्याड कार्यको लागि थप हेडरूम दिन्छ। यदि तपाइँको साइटले AC380V आपूर्ति गर्न सक्दैन भने यसलाई छोड्नुहोस्, किनभने यो एकाई त्यो इनपुट वर्गमा फिक्स गरिएको छ।

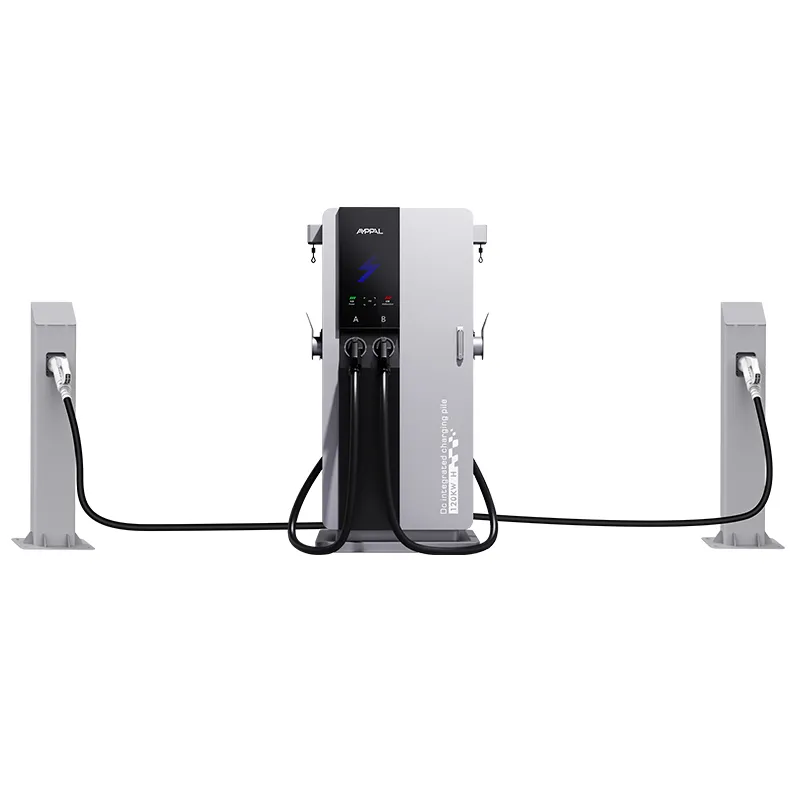

दुई-बन्दूक लेआउटको लागि तपाईले सामान्यतया दुई टावरहरू छेउमा स्थापना गर्नुहुनेछ, जसले प्याड कार्यलाई दोब्बर बनाउँछ। तपाईले अर्डर गर्नु अघि यसलाई एकल जुम्ल्याहा बन्दुक क्याबिनेट विरुद्ध वजन गर्नुहोस्।

एउटा थप इमानदारी नोट: 60kW एक राम्रो workhorse हो तर शीर्षक नम्बर होइन। यदि तपाईंको मार्केटिङले छिमेकको सबैभन्दा ठूलो वाटेजमा निर्भर गर्दछ भने, एक कम्प्याक्ट 60kW ले तपाईंलाई त्यो गर्व गर्ने अधिकार दिनेछैन - यसले तपाईंलाई वास्तवमा फिट हुने स्टेशन दिन्छ।

किन डिलरहरूले साना साइटहरूको लागि AMPPAL को कम्प्याक्ट श्रृंखला छनौट गर्छन्

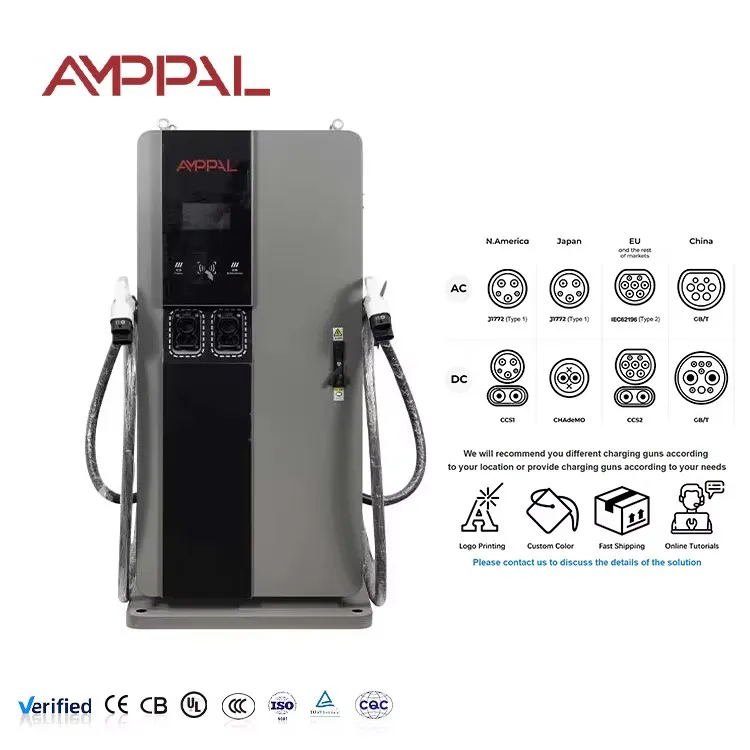

एउटा SKU ले CCS1, CCS2, CHAdeMO, GB/T, र NACS लाई कभर गर्दछ, त्यसैले डिलरले धेरै बजारहरूको लागि एउटा मोडेल स्टक गर्दछ।

15-20 कार्य दिनहरू ड्राइंग अनुमोदन पछि वितरण; एक कन्टेनरबाट MOQ।

क्याबिनेट र टच-स्क्रिन स्टार्ट-अप स्क्रिनमा OEM/ODM ब्रान्डिङ, तपाईंको डिलरको नाम ढोकाको प्लेटमा छापिएको छ।

CE, TUV, UL, र CB प्रमाणपत्रहरू उद्धरण प्याकेजमा समावेश छन्।

200+ स्टेशनहरू सञ्चालन गर्ने कारखानाबाट समर्थन, त्यसैले जवाफहरू वास्तविक साइटहरूमा आधारित छन्।

साँघुरो शरीर जहाज मानक कन्टेनर दरहरूमा, जसले साना अर्डरहरूको लागि अवतरण लागत अनुमानित राख्छ।

कम्प्याक्ट एकाइको लागि क्रेट आयाम र कन्टेनर गणना

1700 मिमी टावर जहाजहरू लगभग 1850 × 750 × 700 मिमीको स्टिल-फ्रेम गरिएको क्रेटमा, फोर्क पकेट र दुईवटा लिफ्टिङ लगहरू सहित सीधा उड्दछ। कनेक्टर, केबल र स्पेयर फ्यूजहरू क्रेट भित्र प्याड गरिएको सहायक बक्समा यात्रा गर्छन्।

एकाइ साँघुरो भएकोले, दुईवटा क्रेटले ४० फिट उच्च-क्यूब कन्टेनरको चौडाइ धेरै कन्फिगरेसनहरूमा साझा गर्न सक्छ; लोडिङ योजना उद्धरणको साथ पठाइन्छ त्यसैले गणना तपाईंको अर्डरको लागि सही छ। पहिलो परीक्षण अर्डरको लागि, एकल क्रेट विशेष ह्यान्डलिंग बिना LCL भाडाको रूपमा यात्रा गर्दछ।

सर्तहरू गन्तव्यमा FOB Ningbo वा CIF हुन्। इनभ्वाइस, प्याकिङ लिस्ट, बिल अफ ओरिजिन, सर्टिफिकेट अफ ओरिजिन, र परीक्षण रिपोर्ट लोड भएको ३ दिनभित्र जारी गरिन्छ।

कम्प्याक्ट स्थापनाहरूको लागि बिक्री पछि

२-वर्ष मानक वारेन्टी कभर मोड्युलहरू, HMI, र पावर चरण।

स्पेयर मोड्युलहरू र टच स्क्रिनहरू 5 कार्य दिन भित्र क्रस-शिप गरियो।

त्रुटिहरू र फर्मवेयर अद्यावधिकहरूको लागि OCPP मा रिमोट निदान।

साना साइटहरूमा कंक्रीट प्याड र ग्राउन्डिङको लागि स्थापना निर्देशन।

ठाडो वायुप्रवाह मार्गको लागि फिल्टर सफाई तालिका।

कम्प्याक्ट चार्जरहरूसँग सामान्य स्थापना गल्तीहरू

गलत: म्यानुअलमा प्याड रेखाचित्र भन्दा सानो स्ल्याब खन्याउदै। दायाँ: स्थापना गाइडमा देखाइएको सुदृढीकरण र एंकर ढाँचा पालना गर्नुहोस्।

गलत: पछाडि क्लियरेन्स बिना टावरलाई कुनामा टाँस्दै। दायाँ: ढोका पहुँचको लागि म्यानुअलमा निर्दिष्ट सेवा ठाउँ छोड्नुहोस्।

गलत: समाप्त ग्रेड मुनि केबल ग्रंथि प्रविष्टि गाड्दै। दायाँ: चिन्हित स्थितिमा प्याड भित्र कन्ड्युट ल्याउनुहोस्।

गलत: एक 60kW एकाइ मानेर 30-बे लट कभर गर्दछ। दायाँ: यथार्थवादी मागको 4-6 स्टलहरू, थप मार्जिन प्रति एक एकाइ योजना गर्नुहोस्।

गलत: एकाइ माउन्ट गर्दै ताकि टच स्क्रिनले कभर बिना दिउँसोको घामको सामना गर्दछ। दायाँ: पढ्न योग्य र चिसो राख्न HMI लाई प्रत्यक्ष चमकबाट टाढा राख्नुहोस्।

साना-साइट मालिकहरू एक वर्ष पछि के भन्छन्

हो ची मिन्ह सिटी, भियतनाममा एक सुविधा-स्टोर मालिकले 2025 मा पसलको अगाडि एउटा इकाई राखे। स्ल्याब एकै बिहान खन्याइयो, र स्टोर फुट ट्राफिकले बिजुलीको लागत कभर गर्दछ; गुनासो यो छ कि टच स्क्रिनले उष्णकटिबंधीय हावामा धुलो जम्मा गर्छ, त्यसैले उनीहरूले यसलाई साप्ताहिक रूपमा सुक्खा कपडाले पुछ्छन्।

नैरोबी, केन्याको एउटा सानो होटेलले पाहुनाहरू र मालिकको डेलिभरी भ्यानका लागि दुई इकाइहरू चलाउँछ। 1700 मिमी उचाइ क्यानोपी मुनि सजिलै फिट हुन्छ, र साँघुरो आधारले पार्किङ बेलाई प्रयोग गर्न मिल्छ; प्रबन्धकले चार्जरलाई होटलको आफ्नै ड्यासबोर्डमा रिपोर्ट गर्न चाहन्छ, जुन OCPP ले अब तेस्रो-पक्ष प्लेटफर्म मार्फत ह्यान्डल गर्छ।

बाली, इन्डोनेसियाको एउटा रेस्टुरेन्ट समूहले 2025 मा कार पार्क प्रवेशको छेउमा एउटा इकाई थप्यो। प्याडको लागत भ्यालेट पार्किङ शुल्कको एक महिनाभन्दा कम छ, र टच स्क्रिनले खाजाको मेनु देखाउँछ; खाडीको टाढाको छेउमा पार्क गरिएका ठूला आकारका एसयूभीहरूको केबल लम्बाइ मात्रै हो।

FAQ: सीमित ठाउँको लागि कम्प्याक्ट 60kW चार्जरहरू

प्रश्न: एकाईलाई कति जमिन चाहिन्छ?

A: A 750 × 550 mm बेस प्लस म्यानुअलमा क्लियरेन्स; कंक्रीट प्याड सामान्यतया एक मिटर वर्ग हो।

प्रश्न: के यसले NACS लाई समर्थन गर्छ?

A: हो, NACS CCS1, CCS2, CHAdeMO, र GB/T सँगसँगै पाँच कनेक्टर विकल्पहरू मध्ये एक हो।

प्रश्न: यसले ट्रक चार्ज गर्न सक्छ?

A: मुख्यतया यात्रु EVs र भ्यानहरू; भारी ट्रकहरूको लागि तपाईले उच्च-शक्तिको मोडेल चाहानुहुन्छ।

प्रश्न: यो के इनपुट चाहिन्छ?

A: AC380V±15% तीन-चरण; यसले गाडीको लागि 200-1000VDC मा रूपान्तरण गर्दछ।

प्रश्न: ट्रान्सफर्मर आवश्यक छ?

A: यदि तपाईंको साइटमा 380V फिड छैन भने मात्र; 380V बजारहरूमा धेरै साना व्यावसायिक साइटहरू सीधा जडान हुन्छन्।

Q: स्थापनाले कति समय लिन्छ?

A: प्याड, एन्कर, कन्ड्युट, र प्लेसमेन्ट — धेरैजसो साइटहरू दुई दिन भित्र चार्ज हुँदैछन्।

प्रश्न: वारेन्टी के हो?

A: टच स्क्रिन सहित पूर्ण इकाईमा २ वर्षको मानक।

प्रश्न: दुई एकाइ एक ब्रेकर साझा गर्न सक्नुहुन्छ?

A: तिनीहरूले योगफलको लागि आकारको फिडर साझेदारी गर्न सक्छन्, तर प्रत्येक एकाइलाई अझै पनि आफ्नै सुरक्षा उपकरण चाहिन्छ।

प्रश्न: के टावरलाई क्यानोपी वा आश्रय चाहिन्छ?

A: होइन, यो IP54 हो र बाहिरी प्रयोगको लागि डिजाइन गरिएको हो; क्यानोपी चालकको आरामको लागि हो, मेसिनको लागि होइन।
