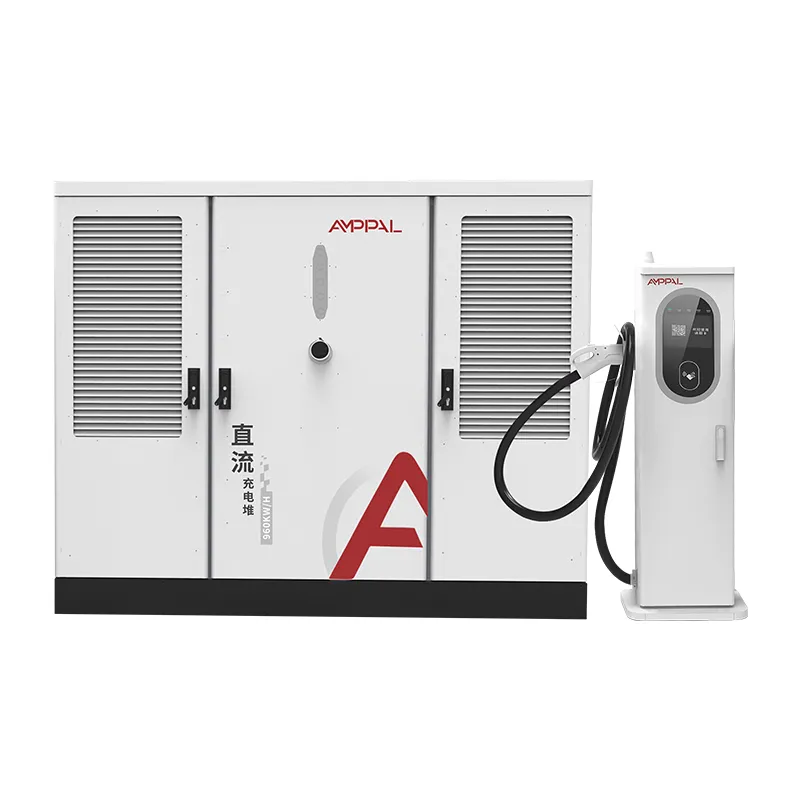

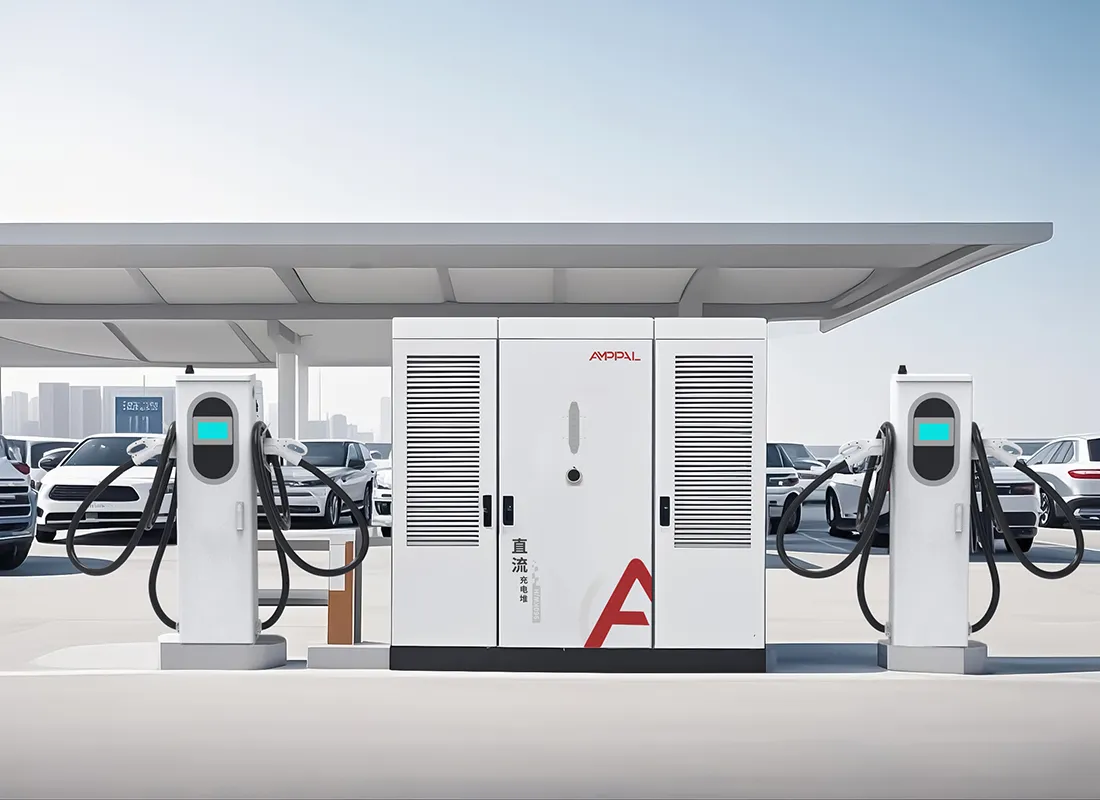

800kW उच्च-शक्ति विभाजन DC EV चार्जिङ प्रणाली व्यावसायिक चार्जिङ हबहरूको लागि

UL प्रमाणपत्रहरूले वास्तवमा के कभर गर्दछ

उत्तर अमेरिकाले चार्जर स्थापना गर्न सुरक्षित छ भन्ने प्रमाणको रूपमा सीई चिन्ह स्वीकार गर्दैन। यसले एक सूची स्वीकार गर्दछ, र DC द्रुत चार्ज गर्ने उपकरणहरूको लागि सूची UL हो।

यो 800kW स्प्लिट-टाइप प्रणालीमा UL 2202-2022, EV चार्जिङ प्रणाली उपकरणहरूको लागि मानक, र UL 2231-2, कर्मचारी सुरक्षा प्रणालीको लागि मानक हो जसले अपरेटरलाई विद्युतीय झटकाबाट जोगाउँछ। दुबै नेमप्लेटमा छापिएका छन्, र दुबै अधिकार क्षेत्रको निरीक्षण भएको प्राधिकरणबाट बाँच्छन्।

यस पृष्ठले दुई मापदण्डहरू, 480V उत्तर अमेरिकी इनपुट डिजाइन, र परियोजनाहरूलाई पुन: कार्यबाट टाढा राख्ने अनुपालन बिन्दुहरू बताउँछ।

यो पृष्ठ के होइन भनेर हामी प्रत्यक्ष हुनुपर्छ: यो कानुनी सल्लाह होइन, र स्थानीय कोडहरू राज्य र काउन्टी अनुसार भिन्न हुन्छन्। यो के हो, कसरी सूचीबद्ध 800kW प्रणालीले अमेरिका र क्यानाडाका परियोजनाहरूमा प्रायः देख्ने बाधाहरू हटाउने व्यावहारिक तस्वीर हो।

उत्तर अमेरिकी बजार पहुँच: UL बनाम CE

CE मार्क र UL लिस्टिंग बीचको भिन्नता कागजी कार्य होइन। यो उपकरण कानूनी रूपमा स्थापना र बीमा गर्न सकिन्छ कि छैन।

CE निर्माता द्वारा एक आत्म-घोषणा हो; UL फ्याक्ट्री निरीक्षण र फलो-अप अडिटहरूद्वारा समर्थित तेस्रो-पक्ष सूची हो।

अधिकांश अमेरिकी अधिकार क्षेत्र, उपयोगिताहरू, र बीमाकर्ताहरूलाई राष्ट्रिय रूपमा मान्यता प्राप्त परीक्षण प्रयोगशाला सूची आवश्यक पर्दछ, जुन CE मात्र प्रदान गर्दैन।

UL 2202-2022 ले चार्जिङ प्रणाली उपकरणलाई समग्र रूपमा समेट्छ: एन्क्लोजर, तारिङ, इनपुट सर्किट, र आउटपुट सर्किटहरू।

UL 2231-2 ले कर्मचारी सुरक्षा प्रणाली, कनेक्टर र DC आउटपुट बीचको सुरक्षा इन्टरलक चेनलाई समेट्छ।

दुबै सूचिहरूको साथ, 800kW प्रणाली धेरै राज्यहरूमा अनुकूलन ईन्जिनियरिङ् मूल्याङ्कन बिना अनुमतिको लागि तयार छ।

क्यानाडाका लागि, समान उपकरणहरू CSA समकक्षहरू विरुद्ध मूल्याङ्कन गर्न सकिन्छ; हाम्रो UL फाइलहरूले त्यो मार्गलाई समर्थन गर्दछ।

प्राविधिक विनिर्देशहरू

अमेरिका र क्यानाडाली साइटहरू 800kW को लागि निर्मित

अन्तरराज्यीय करिडोर स्टेशनहरू जहाँ 480V थ्री-फेज सेवा पहिले नै अवस्थित छ र 800kW अनुबंध गरिएको क्षमता हो।

NEVI वा राज्य-वित्त पोषित कार्यक्रमहरूमा ट्रक स्टपहरू र विश्राम क्षेत्रहरू बोलपत्रहरू छन् जसलाई सूचीबद्ध उपकरणहरू आवश्यक पर्दछ।

कर्पोरेट र फ्लीट यार्डहरू उच्च-शक्ति DC चार्जको साथ डिजेल पूर्वाधार प्रतिस्थापन गर्दै।

ठूला पार्किङ स्थलहरू र एकल समर्पित ट्रान्सफर्मरसहित किनमेल र मनोरन्जन स्थलहरू।

वितरण नेटवर्कमा उच्च-शक्ति चार्ज प्रदर्शन गर्ने उपयोगिता पायलट परियोजनाहरू।

एयरपोर्ट र ट्रान्जिट पार्किङ संरचनाहरू जहाँ एकल 480V सेवाले धेरै चार्जिङ क्षेत्रहरू फीड गर्दछ।

480V सेवा प्रवेशबाट CCS1 आउटपुटमा

क्याबिनेट उत्तर अमेरिकी व्यावसायिक मानकको वरिपरि डिजाइन गरिएको छ: AC480V ±10% 50/60Hz तीन-चरण इनपुटमा। मानक 480V सेवा र क्याबिनेट बीच कुनै चरण-अप ट्रान्सफर्मर आवश्यक छैन; रेक्टिफायर चरण सिधै 300-1000VDC बसमा रूपान्तरण गर्दछ।

पावर फ्याक्टर सुधारले ≥0.99 मा इनपुट राख्छ, जसले डिमांड मिटरिङ सफा राख्छ र प्रतिक्रियात्मक शक्तिको लागि बिल गर्ने व्यावसायिक शुल्कहरूमा जरिवाना शुल्कहरूबाट बच्न सक्छ।

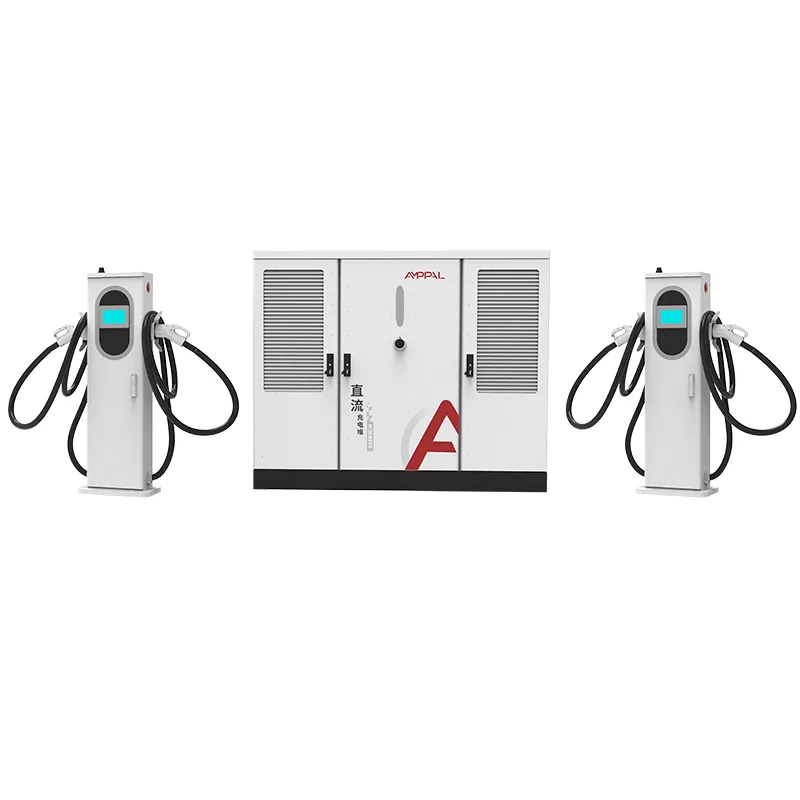

800kW को पूलले 2 देखि 16 टर्मिनलहरूलाई फिड गर्छ। प्रत्येक टर्मिनलले आफ्नो हालको कन्ट्रोलरसँग कुराकानी गर्छ, त्यसैले एउटै क्याबिनेटमा 600A लिक्विड-कूल्ड स्टल र 250A एयर-कूल्ड स्टल एकसाथ रहन्छ, र आउटपुट कनेक्टरहरूले बजारलाई पछ्याउँछन्: उत्तर अमेरिकाको लागि CCS1, NACS उपलब्ध छ।

भू-गल्ती र कर्मचारी सुरक्षा UL 2231-2 अनुसार क्याबिनेट भित्र ह्यान्डल गरिन्छ, र स्टेशन लोड व्यवस्थापन र रिमोट कन्ट्रोलको लागि OCPP 1.6 वा 2.0 ब्याकइन्डहरूमा जडान हुन्छ।

क्याबिनेटको आफ्नै शीतलन प्रणालीद्वारा तापको व्यवस्थापन गरिन्छ, त्यसैले ≤65dB ध्वनि मूल्याङ्कन पूर्ण आउटपुटमा पनि रहन्छ। छिमेकीको सम्पत्ति लाइन उपकरण प्याडको नजिक बस्दा व्यावसायिक चिट्ठाहरूमा त्यो महत्त्वपूर्ण हुन्छ।

UL मार्किङ, NEC 625, र AHJ स्वीकृति

अनुमति दिनु भनेको सूचीबद्ध उपकरणहरूले आफैंको लागि भुक्तान गर्ने ठाउँ हो। तीनवटा कागजातहरू निरीक्षणको समयमा महत्त्वपूर्ण हुन्छन्, र हामी ती सबै आपूर्ति गर्छौं।

नेमप्लेटमा UL चिन्ह, हाम्रो सूचीकरण फाइलको मोडेल नम्बरसँग मेल खान्छ, निरीक्षकले फोटो खिच्ने कुरा हो।

NEC धारा 625 ले EV चार्जिङ उपकरण स्थापनालाई समेट्छ; हाम्रो स्थापना म्यानुअलले क्याबिनेटलाई यसको फिडर, ओभरकरेन्ट, र विच्छेदन-साधन आवश्यकताहरूमा नक्सा बनाउँछ।

NFPA 70 कोड आफैं हो, र अनुच्छेद 625 भित्र बस्छ; AHJ समीक्षा ग्राउन्डिङ, बन्धन, र दृष्टि भित्र विच्छेदमा केन्द्रित छ।

हामी UL परीक्षण रिपोर्टहरू र पठाइएका विशिष्ट क्रम दायराहरूको लागि अनुरूपताको प्रमाणपत्र प्रदान गर्दछौं।

इनपुट-साइड कागजातमा 480V तारिङ रेखाचित्र र सेवा जडानको लागि टर्क तालिकाहरू समावेश छन्।

वित्त पोषित परियोजनाहरूका लागि, हाम्रो UL कागजातहरू NEVI र राज्य कार्यक्रमहरूले बोलपत्रदाताहरूबाट आवश्यक पर्ने उपकरणहरूको सूचीसँग मेल खान्छ।

UL-सूचीबद्ध एकाइहरूको लागि उत्पादन प्रक्रिया

चरण 1. इन्क्लोजरहरूलाई स्टिलको कोइलबाट पञ्च र लेजर काटिन्छ, त्यसपछि FANUC लाइनहरूमा रोबोट-वेल्डेड गरिन्छ।

चरण 2. TRUMPF प्रेस ब्रेकहरू प्यानलहरू बनाउँछन्; पाउडर कोटिंग र उपचार पछ्याउँछ।

चरण 3. AC वितरण AC लाइनमा UL- मान्यता प्राप्त कम्पोनेन्टहरू र टर्क-नियन्त्रित समाप्तिहरू सहित तार गरिएको छ।

चरण 4. रेक्टिफायर मोड्युलहरू र कर्मचारी सुरक्षा बोर्डहरू DC लाइनमा जडान गरिएका छन्।

चरण 5. प्रत्येक क्याबिनेट पावर कारक, लहर, र सुरक्षा जाँच रेकर्ड गरी 800kW मा लोड-परीक्षण गरिन्छ।

चरण 6. 48-घण्टा बर्न-इन एकाइ चक्र; लगहरू क्रम संख्यामा बाँधिएका छन्।

चरण 7. UL फलो-अप निरीक्षण नमूनाहरू सूचीकरण कार्यक्रम अनुसार उत्पादनबाट कोरिएका छन्।

चरण 8. अन्तिम निरीक्षण र क्र्याटिंग; सन् २०२४ सम्ममा प्लान्टले १० लाख भन्दा बढी युनिट पठाएको थियो।

के यो चार्जर तपाईको प्रोजेक्ट टाइमलाइनको लागि सही छ?

800kW UL-सूचीबद्ध प्रणाली छनोट गर्नुहोस् जब तपाईंको परियोजना संयुक्त राज्य अमेरिका वा क्यानाडामा छ, जब कोष वा उपयोगितालाई सूचीबद्ध उपकरणहरू आवश्यक पर्दछ, वा जब तपाईंको AHJ ले CE-मात्र हार्डवेयर स्वीकार गर्दैन। यो पनि सही कल हो जब तपाइँ एउटा मोडेल चाहानुहुन्छ जसले 2 देखि 16 बन्दुकहरू सम्मको वृद्धिलाई कभर गर्दछ।

UL प्रवर्तन बिना बजारमा एकल 2-बन्दूक खुद्रा कुनाको लागि यसलाई छनौट नगर्नुहोस्; सूचीकरणले लागत बोक्छ, र त्यहाँ CE-मात्र एकाईले काम गर्नेछ।

अर्डर गर्नु अघि आफ्नो सेवा क्षमता जाँच गर्नुहोस्: क्याबिनेटलाई 480V सेवामा वास्तविक 800kW चाहिन्छ, साथै भित्र र मिटरिङको लागि कोठा। हामी उद्धरणको साथ साइट-डेटा चेकलिस्ट पठाउँछौं, र हाम्रा इन्जिनियरहरूले तपाईंले कमिट गर्नु अघि यसको समीक्षा गर्छन्।

लीड समयहरू CE-मात्र बजारहरूबाट पनि भिन्न हुन्छन्: UL-सूचीबद्ध उत्पादन रनहरू समान 15-20 कार्य दिनको तालिका पालना गर्छन्, तर केही अमेरिकी परियोजनाहरूलाई फन्डिङ अनुप्रयोगहरूको लागि सूचीकरण कागजातहरू चाँडै चाहिन्छ। कागजात प्याकको लागि सोध्नुहोस् जब तपाइँ मूल्य निर्धारण गर्न अनुरोध गर्नुहुन्छ, तपाइँले बिड जित्न पछि होइन।

र यदि तपाइँको परियोजना विशुद्ध रूपमा सट्टा हो, कुनै साइट बिना, कुनै उपयोगिता सम्झौता, र कुनै अनुमति मार्ग छैन, अर्डर गर्नु अघि पर्खनुहोस्। उपकरण राख्छ; पार्किङ स्थल नहुन सक्छ।

UL-सूचीबद्ध चार्जिङ उपकरणको लागि किन AMPPAL

UL 2202-2022 र UL 2231-2 सूचीबद्ध छन्, कारखाना फलो-अप अडिटहरू पहिले नै स्थानमा छन्।

अनुमोदन रेखाचित्र पछि 15-20 कार्य दिन वितरण; एक कन्टेनरबाट MOQ।

OEM/ODM: उत्तर अमेरिकी ब्रान्डिङ, NACS वा CCS1 कनेक्टर सेटहरू, र अनुकूलन केबल लम्बाइहरू।

दलालहरू र AHJ हरूका लागि कागजात प्याकेज: UL रिपोर्टहरू, उत्पत्तिको प्रमाणपत्रहरू, र तारिङ रेखाचित्रहरू।

2014 मा स्थापित Yueqing मुख्यालय निर्माता, अमेरिका र क्यानडा सहित 40+ देशहरूमा निर्यात।

प्यालेटाइजिंग, लिफ्टिङ, र डेलिभरी

क्याबिनेट जहाजहरू स्टिल-फ्रेम गरिएको क्रेटमा लगभग 2300 x 1900 x 1150 मिमी चार लिफ्टिङ पोइन्टहरू सहित; टर्मिनलहरू केबल कुण्डल र कनेक्टरहरू सुरक्षित गरेर प्यालेटाइज्ड हुन्छन्। ४० फिट अग्लो क्यूब कन्टेनरले क्याबिनेट प्लस आठ टर्मिनलहरूमा फिट हुन्छ।

डेलिभरी सर्तहरू FOB Ningbo वा CIF संयुक्त राज्य वा क्यानाडाली पोर्टमा हुन्। कागजातहरू, इनभ्वाइस, प्याकिङ लिस्ट, बिल अफ लडिङ्ग, UL परीक्षण रिपोर्टहरू, र उत्पत्तिको प्रमाणपत्र, लोडिङको 3 कार्य दिन भित्र जारी गरिन्छ।

क्रेटमा 2200mm-अग्लो क्याबिनेटको लागि एक धाँधली रेखाचित्र समावेश छ, र हाम्रो कमीशन गाइडले साइटको लागि फोर्कलिफ्ट र क्रेन विकल्पहरू समावेश गर्दछ।

सेवा नेटवर्क र वारेन्टी सर्तहरू

दुई वर्षको मानक वारेन्टीले क्याबिनेट, टर्मिनलहरू, पावर मोड्युलहरू, र सुरक्षा नियन्त्रकलाई कभर गर्दछ।

वारेन्टी विफलतामा क्रस-शिप एक्सचेंज; हाम्रो स्टकबाट 5 कार्य दिन भित्र प्रतिस्थापन प्रेषण।

रिमोट OCPP निदान र फर्मवेयर अपडेटहरू हाम्रा इन्जिनियरहरूले समय क्षेत्रहरूमा ह्यान्डल गरेका छन्।

उत्तर अमेरिकी ग्राहकहरूका लागि स्पेयर-पार्ट किटहरू: फ्यूजहरू, कनेक्टरहरू, र कन्ट्रोल बोर्डहरू शेल्फमा राखिन्छन्।

वार्षिक मर्मत सल्लाहमा पहिलो वर्ष पछि टर्क रिचेकहरू र प्रत्येक 6 महिनामा जडानकर्ता पहिरन निरीक्षण समावेश छ।

उत्तर अमेरिकी स्थापनाहरूको लागि उपयोग नोटहरू

गलत: 208V सेवाबाट क्याबिनेट खुवाउने। दायाँ: AC480V ±10% थ्री-फेज प्रदान गर्नुहोस्, जसरी UL सूचीले मानेको छ।

गलत: उपकरणको दृष्टि भित्र विच्छेदन मतलब मेटाउने। दायाँ: प्रति NEC 625 र हाम्रो तारिङ रेखाचित्र विच्छेदन स्थापना गर्नुहोस्।

गलत: एक्लै कन्ड्युट मार्फत ग्राउन्डिङ। दायाँ: स्थापना म्यानुअल प्रति समर्पित उपकरण ग्राउन्डिङ कन्डक्टर चलाउनुहोस्।

गलत: UL सूचीकरणले सूचीबद्ध नगरिएको तेस्रो-पक्ष टर्मिनललाई समेट्छ। दायाँ: सूचीबद्ध प्रणालीसँग आपूर्ति गरिएका टर्मिनलहरू प्रयोग गर्नुहोस्।

गलत: उर्जा दिनु अघि AHJ वाकथ्रु छोड्दै। दायाँ: हातमा UL फाइल र परीक्षण रिपोर्टहरू लिएर निरीक्षकलाई आमन्त्रित गर्नुहोस्।

UL-सूचीबद्ध स्थापनाहरूमा अपरेटर प्रतिक्रिया

क्यालिफोर्निया, संयुक्त राज्य अमेरिका मा एक चार्ज नेटवर्क कोरिडोर साइट मा दुई 800kW क्याबिनेट कमिसन र पहिलो भ्रमण मा निरीक्षण पास। परियोजना प्रबन्धकको मात्र गुनासो: क्रेट ट्रकिङ कोट भन्दा दुई दिन पछि आइपुग्यो, जसले कमीशनिङलाई सप्ताहन्तमा धकेल्यो।

ओन्टारियो, क्यानाडामा एक उपयोगिता ठेकेदारले विद्युतीय कामको प्रि-बिड गर्न 480V तारिङ रेखाचित्रहरू प्रयोग गर्यो। उनको प्रतिक्रिया थियो कि टर्क शेड्यूलले उसलाई पुन: कार्य कल बचत गर्यो, यद्यपि उसले आफ्नो स्टल लेआउटको लागि टर्मिनल केबल ०.५ मिटर लामो भएको चाहान्छ।

ओहायो, संयुक्त राज्य अमेरिका मा एक फ्लीट अपरेटर आफ्नो ट्रक यार्ड लागि प्रति क्याबिनेट 10 बन्दुक चलाउँछ। नौ महिना पछि, एउटा टर्मिनलको कनेक्टर कुंडी प्रतिस्थापन आवश्यक थियो; क्रस-शिप स्पेयर चार दिनमा आइपुग्यो, र बाँकी स्टेशनले चार्ज गर्न छोडेन।

FAQ: प्रमाणीकरण र स्थापना

Q: 800kW क्याबिनेट UL सूचीबद्ध वा भर्खर परीक्षण गरिएको छ?

A: सूचीबद्ध, UL 2202-2022 र UL 2231-2 अन्तर्गत, चलिरहेको कारखाना फलो-अप अडिटहरू सहित।

प्रश्न: किन CE ले संयुक्त राज्य अमेरिकाको लागि काम गर्दैन?

A: अमेरिकी अनुमति र बीमालाई सामान्यतया राष्ट्रिय रूपमा मान्यता प्राप्त परीक्षण प्रयोगशाला सूची आवश्यक पर्दछ; CE एक निर्माताको आत्म-घोषणा हो।

Q: प्रणालीलाई कुन इनपुट भोल्टेज चाहिन्छ?

A: AC480V ±10% 50/60Hz मा, मानक उत्तर अमेरिकी व्यावसायिक सेवा।

प्रश्न: के NEC 625 लाई साइटमा केहि विशेष चाहिन्छ?

A: उचित फिडर साइजिङ, overcurrent सुरक्षा, र एक विच्छेदन माध्यम दृष्टि भित्र; हाम्रो म्यानुअल नक्सा प्रत्येक आवश्यकता।

प्रश्न: के टर्मिनलहरू एउटै क्याबिनेटमा CCS1 र NACS हुन सक्छन्?

A: हो, कनेक्टर सेटहरू प्रति टर्मिनल अर्डर समयमा तोकिएका छन्।

प्रश्न: क्याबिनेट अगाडि ट्रान्सफर्मर चाहिन्छ?

A: तपाईको सेवा मध्यम भोल्टेज भएमा मात्र; 480V सेवाबाट क्याबिनेट सीधा जडान हुन्छ।

प्रश्न: 800kW प्रणाली कति बन्दुकहरू चलाउन सक्छ?

A: 2 देखि 16 सम्म, 250A एयर-कूल्ड र 600A तरल-कुल्ड टर्मिनलहरू मिक्स गर्दै।

प्रश्न: मेरो दलाल र AHJ लाई कस्ता कागजातहरू चाहिन्छ?

A: UL परीक्षण रिपोर्टहरू, उत्पत्तिको प्रमाणपत्र, प्याकिङ सूची, र तारिङ रेखाचित्र, सबै ढुवानीमा समावेश छन्।
