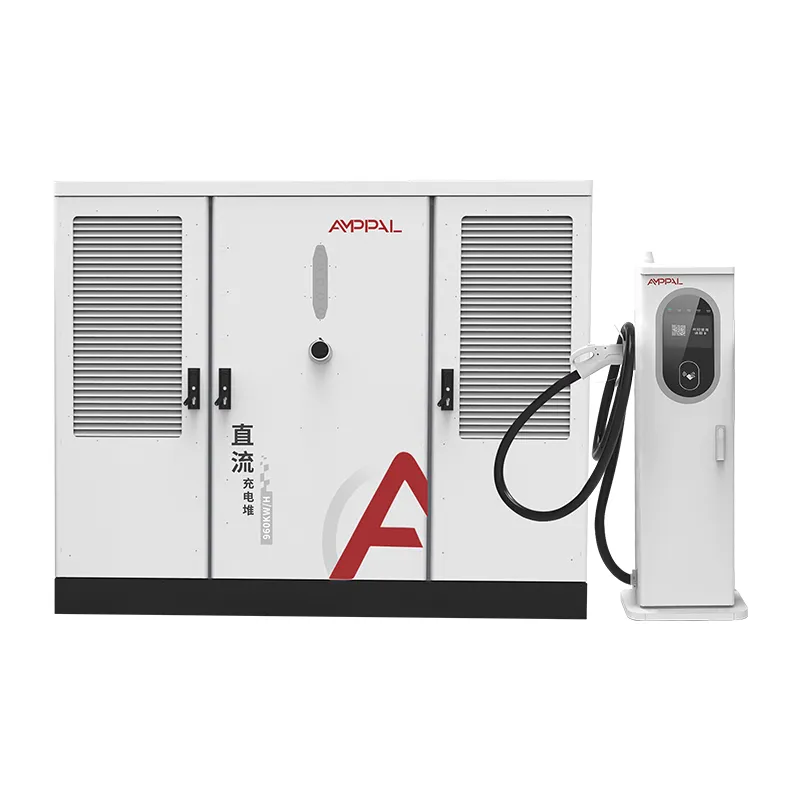

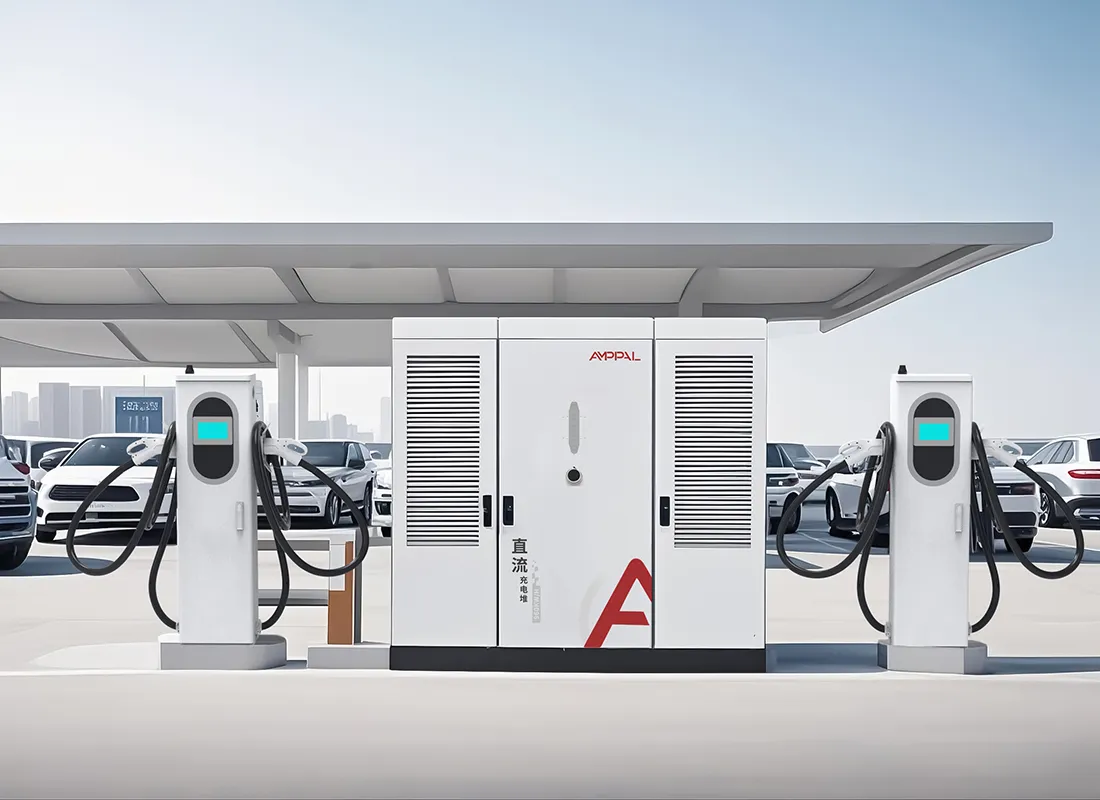

मेगावाट फ्लीट चार्जिङका लागि स्प्लिट-टाइप DC अल्ट्रा-फास्ट चार्जिङ स्टेशन

एक प्रणालीमा पावर, ग्रिड, र साइट इन्जिनियरिङ्

एक 960kW चार्जर सानो को ठूलो संस्करण होइन। यो चार्जर जडान भएको पावर प्रोजेक्ट हो, र यसको सफलता सबस्टेशन, ट्रान्सफर्मर र केबल ट्रेहरूमा रेक्टिफायर मोड्युलहरूमा जत्तिकै रहन्छ।

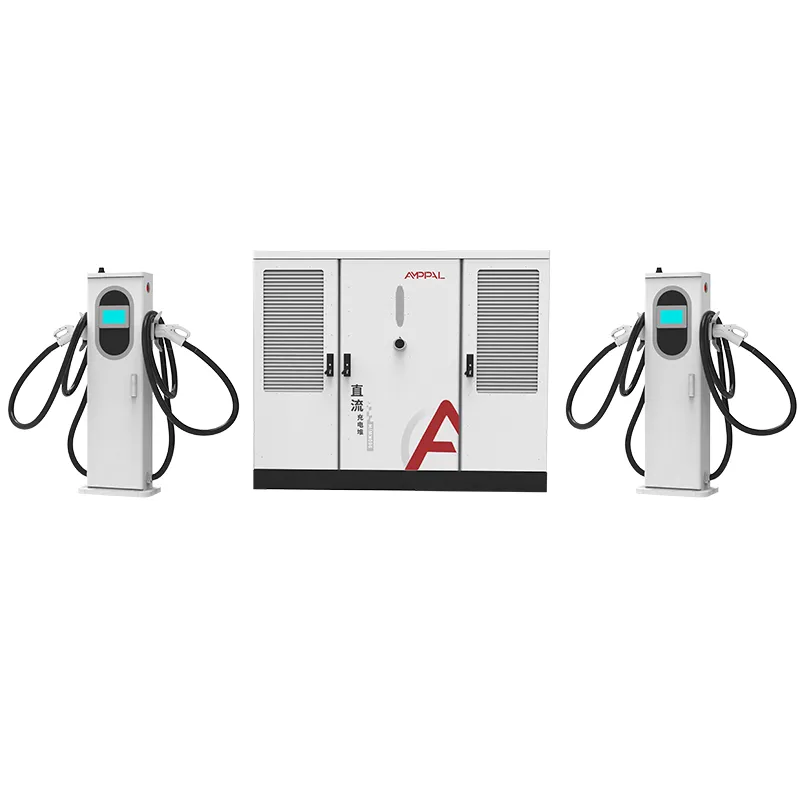

AF-DC-960-Series ले AC480V थ्री-फेजद्वारा खुवाइएको 2200 x 1800 x 1000 mm क्याबिनेटमा पावर रूपान्तरणलाई केन्द्रित गर्छ, र आउटपुटलाई 2 देखि 16 टर्मिनलहरूमा फैलाउँछ। इन्जिनियरिङ प्रश्नहरू कन्टेनर गर्नु अघि आइपुग्छन्: फिडर साइज, ट्रान्सफर्मर रेटिङ, डिमांड मिटरिङ, र निर्माण अनुक्रम।

यो पृष्ठले हब विकासकर्तालाई आवश्यक पर्ने संख्याहरू समावेश गर्दछ, इनपुट क्षमतादेखि लिएर स्वीकृति कमिसन गर्न, र जहाँ हामी निर्माताको रूपमा प्लग इन गर्छौं।

यदि तपाइँ अझै 120kW एकाइहरू तुलना गर्दै हुनुहुन्छ भने, यहाँ पढ्न रोक्नुहोस्। यो प्रणाली अपरेटरहरूका लागि हो जसले पहिले नै उच्च-शक्ति चार्ज गर्न प्रतिबद्ध छन् र अब यसलाई ब्याकअप गर्न इन्जिनियरिङ चाहिन्छ।

960kW हब परिभाषित गर्ने छ संख्याहरू

पहिलो रेखाचित्र अघि, प्रत्येक 960kW परियोजना छ अंक द्वारा निर्णय गरिन्छ। तिनीहरू यहाँ छन्, प्रत्येकको इमानदार पढाइको साथ।

480V थ्री-फेजमा 960kW ले पूर्ण लोडमा लगभग 1,155A तान्छ, जसले पहिलो दिनदेखि फिडर र स्विचगियर वर्गलाई निर्देशन दिन्छ।

एक 1,250kVA ट्रान्सफर्मर 960kW प्लस स्टेशन सहायक र हेडरूमको लागि सामान्य जोडी हो, उपयोगिता नियमहरूमा निर्भर गर्दछ।

पावर फ्याक्टर ≥0.99 ले प्रतिक्रियात्मक कम्पोनेन्टलाई शून्यको नजिक राख्छ, जसले kW को सट्टा kVA माग गर्ने ट्यारिफहरूमा महत्त्वपूर्ण हुन्छ।

960kW मा 16 बन्दुकहरू प्रति सक्रिय सत्र औसत 60kW, जसले पूर्ण उपयोगमा प्रति घण्टा लगभग 60 सवारी साधनहरूको लाइन खाली गर्दछ।

600A तरल-कुल्ड टर्मिनलहरूले क्याबिनेटको नजिकको खाडीहरूमा उच्चतम प्रवाह केन्द्रित गर्दछ, भारी DC रन छोटो राख्दै।

कारखाना नेतृत्व समय को 15-20 कार्य दिन तालिका को छोटो भाग हो; ट्रान्सफर्मर र उपयोगिता अनुमोदन सामान्यतया लामो समय लाग्छ।

र सातौं नम्बर, डाटाशीटमा कसैले छाप्दैन: साइटको नजिकको मध्यम-भोल्टेज फिडरको दूरी, जसले उपयोगिता बिलमा पोल, खाडल वा सबस्टेशन समावेश छ कि छैन भन्ने निर्णय गर्छ।

प्राविधिक विनिर्देशहरू

हब साइटहरू जहाँ 960kW ले आर्थिक अर्थ बनाउँछ

बिजुली कक्षा 8 ट्रकहरू सेवा गर्ने अन्तरराज्यीय माल ढुवानी कोरिडोरहरू जसलाई 600A सत्रहरू पछाडि पछाडि आवश्यक पर्दछ।

उपयोगिता-नजिकैको प्लटहरू जहाँ मध्यम-भोल्टेज वितरण पहिले नै सम्पत्ति लाइनमा चल्छ।

लगातार ट्रिकल ट्राफिकको सट्टा निर्धारित सवारी छालहरूसँग एयरपोर्ट र बन्दरगाह स्थानान्तरण यार्डहरू।

डिपो-हब हाइब्रिडहरू जहाँ बसहरू, ट्रकहरू, र यात्रु कारहरूले एक शक्ति खरिद सम्झौता साझा गर्छन्।

क्षेत्रीय फ्ल्यागशिप स्टेशनहरू जसले नेटवर्कको ब्रान्ड एङ्कर गर्दछ र समर्पित ट्रान्सफर्मरलाई औचित्य दिन्छ।

ग्रीनफिल्ड औद्योगिक पार्कहरू जहाँ विकासकर्ताले भाडामा लिनु अघि ट्रान्सफर्मर क्षमता आरक्षित गर्न सक्छन्।

उपयोगिता ट्रान्सफर्मर देखि 1000VDC बस सम्म

चेन उपयोगिता मध्यम-भोल्टेज जडानमा सुरु हुन्छ। प्याड-माउन्ट गरिएको ट्रान्सफर्मर 480V थ्री-फेजमा तल जान्छ, क्याबिनेटको मूल्याङ्कन गरिएको इनपुट, र सेवा प्यानलले पूर्ण लोडमा लगभग 1,155A को लागि समर्पित फिडर मार्फत क्याबिनेटलाई फिड गर्छ।

क्याबिनेट भित्र, रेक्टिफायर मोड्युलहरूले 480V AC लाई 300-1000VDC स्थिर-शक्ति बसमा रूपान्तरण गर्दछ। पावर कारक सुधारले ≥0.99 मा इनपुट राख्छ, त्यसैले मोड्युलहरू निष्क्रिय हुँदा पनि स्टेशनको प्रतिक्रियात्मक ड्र नगण्य रहन्छ।

डीसी बसबाट, टर्मिनलहरूले तिनीहरूको अंश वार्ता गर्छन्। एकल तरल-कुल्ड टर्मिनलले ट्रक सत्रको लागि सम्पूर्ण 960kW पूल लिन सक्छ; 16 कारहरू सक्रिय भएको, पूल प्रति सत्र लगभग 60kW मा विभाजित हुन्छ। आउटपुट दायराले 400V-क्लासका कारहरू र 800V-क्लासका ट्रकहरू पुन: कन्फिगरेसन बिना कभर गर्दछ।

स्टेशन-स्तर नियन्त्रण OCPP 1.6 वा 2.0 मा चल्छ, जसले अपरेटरलाई उपयोगिता चुचुराहरूमा हब क्याप गर्न र रातमा उठाउन दिन्छ।

मानक, प्रकार परीक्षण, र गुणस्तर गेट्स

ग्रिड-स्केल उपकरणहरू खुद्रा हार्डवेयर भन्दा बढी कडाईका साथ निरीक्षण गरिन्छ, त्यसैले गुणस्तरको कथा प्रमाणपत्र र परीक्षण लगहरूमा लेख्नु पर्छ।

UL 2202-2022 र UL 2231-2 सूचीकरणले क्याबिनेट र पूर्ण 2-16 टर्मिनल दायरालाई समेट्छ।

IP54 एन्क्लोजर सुरक्षा धूलो र पानी-जेट परीक्षण द्वारा प्रमाणित; आवासहरूले तटीय हबहरूको लागि 96-घण्टा नुन स्प्रे पास गर्छन्।

पावर कारक प्रत्येक क्याबिनेटमा पूर्ण 960kW लोड मा मापन गरिन्छ र रिलीज हुनु अघि ≥0.99 पढ्नै पर्छ।

48-घण्टा बर्न-इनले एकाइलाई आंशिक र पूर्ण लोड मार्फत चक्र दिन्छ, डेटा प्रति क्रमिक नम्बर लगाइएको छ।

फलो-अप कारखाना अडिटहरूले सूचीलाई उत्पादनको जीवनको लागि मान्य राख्छ, पहिलो ढुवानी मात्र होइन।

कसरी 960kW क्याबिनेट निर्मित छ

चरण 1. स्टिलको कुण्डलहरू पंच र लेजर-कट गरिन्छ, त्यसपछि FANUC रोबोट हातहरूद्वारा फ्रेमहरूमा वेल्डेड गरिन्छ।

चरण 2. TRUMPF प्रेस ब्रेकहरू प्यानलहरू बनाउँछन्; घेरा पाउडर लेपित र निको छ।

चरण 3. AC वितरण, ब्रेकरहरू, र मिटरिङहरू AC लाइनमा टर्क-नियन्त्रित समाप्तिको साथ तार छन्।

चरण 4. रेक्टिफायर मोड्युलहरू र आवंटन नियन्त्रक छुट्टै DC लाइनमा स्थापित छन्।

चरण 5. क्याबिनेटलाई प्रतिरोधी बैंकमा 960kW मा लोड-परीक्षण गरिएको छ; दक्षता, लहर, र शक्ति कारक रेकर्ड गरिएको छ।

चरण 6. एक 48-घण्टा बर्न-इन पछ्याउँछ, र असफल एकाइहरू पुन: कार्य र नयाँ चक्रको लागि लाइनमा फर्किन्छन्।

चरण 7. अन्तिम निरीक्षणले टर्क, तार, लेबल, र क्रमिक रेकर्डहरू समावेश गर्दछ।

चरण 8. निर्यातको लागि क्र्याटिंग; प्लान्टको वार्षिक क्षमता १० लाख इकाइभन्दा बढी छ र २०२४ डिलिवरी १० लाखभन्दा बढी छ।

तपाईंले प्रतिबद्ध गर्नु अघि साइट इन्जिनियरिङ् चेकलिस्ट

पहिले उपयोगिता सम्झौता पुष्टि गर्नुहोस्। 960kW लोड एक ट्यारिफ घटना हो, मिटर स्वैप होइन; धेरैजसो उपयोगिताहरूलाई अनुप्रयोग, लोड अध्ययन, र कहिलेकाहीँ सेवा स्तरवृद्धि चाहिन्छ, जसमा महिनौं लाग्न सक्छ।

हेडरूमसहितको ट्रान्सफर्मरको साइज: 1,250kVA ले क्याबिनेट प्लस स्टेशन लाइटिङ, HVAC र भविष्यका टर्मिनलहरू दोस्रो अपग्रेड बिना कभर गर्दछ।

सिभिल कार्यको योजना बनाउनुहोस्: 2200mm-अग्लो क्याबिनेटलाई स्तरको कंक्रीट प्याड, केबल ट्रेन्च वा टर्मिनलहरूमा जाने ट्रे मार्ग, र क्रेटेड इकाईको लागि क्रेन वा फोर्कलिफ्टको पहुँच भित्र उपकरण प्याड चाहिन्छ।

यदि तपाईंको परियोजनाको टाइमलाइनले उपयोगिता ढिलाइ अवशोषित गर्न सक्दैन, वा तपाईंको साइटले समर्पित ट्रान्सफर्मर होस्ट गर्न सक्दैन भने, यो अहिलेको लागि गलत उत्पादन हो। एक 960kW हब पूर्वाधार को एक स्थायी टुक्रा हो, र यो एक जस्तै व्यवहार गर्दछ।

हामीलाई युटिलिटीको लोड-अध्ययन जवाफ पठाउनुहोस् जब तपाईंसँग यो छ; हाम्रा इन्जिनियरहरूले तपाईंले अर्डर गर्नु अघि फिडरको गणित र क्याबिनेटको इनपुट कर्भको बिरूद्ध ट्रान्सफर्मर मूल्याङ्कनलाई सेनिटी-जाँच गर्नेछन्।

किन AMPPAL उच्च-क्षमता हबहरूको लागि

क्याबिनेट, टर्मिनलहरू, र नियन्त्रण सफ्टवेयरको लागि एक निर्माता, त्यसैले 960kW प्रणाली तीन विक्रेताको प्रतिज्ञाबाट भेला गरिएको छैन।

UL 2202-2022 र UL 2231-2 सूचीबद्ध, साथै CE, CB, र TUV अन्य बजारहरूको लागि।

OEM/ODM विकल्पहरू: ब्रान्डिङ, कनेक्टर मिक्स, केबल लम्बाइ, र OCPP सर्भर कन्फिगरेसन।

अनुमोदन रेखाचित्र पछि 15-20 कार्य दिनहरूमा डेलिभरी; एक कन्टेनरबाट MOQ।

NEOM ग्रीन हाइड्रोजन प्रोजेक्टको 500 लिक्विड-कूल्ड इकाइहरू सहित 200+ स्टेशनहरू चलिरहेको कम्पनीबाट समर्थन।

ठूला क्याबिनेटहरूको लिफ्टिङ, रिगिङ र डेलिभरी

क्याबिनेट ढुवानीमा सबैभन्दा भारी वस्तु हो: 2300 x 1900 x 1150 मिमी नजिकैको एउटा स्टिल-फ्रेम गरिएको क्रेट चार मूल्याङ्कन लिफ्टिङ पोइन्टहरू र भित्र एउटा धाँधली रेखाचित्र। टर्मिनलहरू प्यालेटहरूमा यात्रा गर्छन्, र तरल-चिसो एकाइहरू साइटमा भरिएको कूलेन्टको साथ सुक्खा पठाउँछन्।

४० फिट अग्लो क्यूब कन्टेनरले क्याबिनेट र आठ टर्मिनलसम्म बोक्छ; ठूला टर्मिनलले दोस्रो कन्टेनरमा जहाजलाई गणना गर्दछ। हामी FOB Ningbo वा CIF कोटहरू, इनभ्वाइस, प्याकिङ लिस्ट, बिल अफ लडिङ्ग, र लोडिङको ३ कार्यदिवस भित्र जारी गरिएको UL रिपोर्टहरू प्रदान गर्छौं।

कमिसन गाइडले क्याबिनेट, प्याड लेआउट, र 480V जडानको लागि टोक़ तालिकाको लागि क्रेन र फोर्कलिफ्ट विकल्पहरू समावेश गर्दछ।

हबहरूको लागि मर्मत सम्झौता र स्पेयरहरू

क्याबिनेट, टर्मिनल, पावर मोड्युल र कन्ट्रोलरमा दुई वर्षको मानक वारेन्टी।

वारेन्टी विफलतामा क्रस-शिप एक्सचेन्ज, 5 कार्य दिन भित्र प्रतिस्थापन प्रेषणको साथ।

हबहरूका लागि रोकथाम मर्मत किटहरू: फिल्टरहरू, कनेक्टरहरू, कूलेन्टहरू, र अतिरिक्त नियन्त्रण बोर्डहरू।

लोड क्याप्स, गल्ती लगहरू, र समय क्षेत्रहरूमा फर्मवेयर अद्यावधिकहरूको लागि रिमोट OCPP निदान।

वार्षिक सेवा सिफारिस: टर्क रिचेक, फिल्टर सेवा, प्रत्येक 24 महिनामा कूलेन्ट फ्लस, र DC बसको थर्मल स्क्यान।

उच्च-शक्ति साइटहरूको लागि उपयोग नोटहरू

गलत: उपयोगिताले सेवा चरण र भोल्टेज पुष्टि गर्नु अघि क्याबिनेटलाई सक्रिय पार्दै। दायाँ: एक मिटरको साथ सबै तीन चरणहरूमा AC480V ±10% प्रमाणित गर्नुहोस्, त्यसपछि भित्र बन्द गर्नुहोस्।

गलत: फिडरको आकार घटाउँदै किनभने हब 'यसमा बढ्नेछ'। दायाँ: पहिलो दिन देखि अनुबंधित 960kW को लागि फिडर र ट्रान्सफर्मरको आकार।

गलत: क्याबिनेट राख्नु जहाँ क्रेटेड इकाई उठाउन सकिँदैन। दायाँ: कन्टेनर आउनु अघि क्रेन वा फोर्कलिफ्ट पहुँच र प्याड स्थिति पुष्टि गर्नुहोस्।

गलत: कमीशन पछि डिमांड-मिटर समीक्षा छोड्दै। दायाँ: ≥०.९९ पावर फ्याक्टर रेकर्डसँग पहिलो महिनाको kVA बिलिङ तुलना गर्नुहोस्।

गलत: 600A टर्मिनलहरूलाई ट्रकहरू विरुद्ध तान्नको लागि स्थायी एङ्करको रूपमा व्यवहार गर्दै। दायाँ: बोलार्डहरू स्थापना गर्नुहोस् र हातले केबललाई मार्गदर्शन गर्नुहोस्।

कमीशन पछि हब अपरेटर प्रतिक्रिया

क्यालिफोर्निया, संयुक्त राज्य अमेरिकामा एक फ्रेट कोरिडोर अपरेटरले कक्षा 8 ट्रकहरूको लागि छवटा तरल-कुल्ड टर्मिनलहरू सहित 960kW हब चलाउँछ। नौ महिनामा, स्टेशनले लगभग 90 मिनेटमा 20-80% ट्रक चार्ज गर्छ, र उसको एउटै गुनासो युटिलिटीको डिमान्ड मिटर हो जुन मासिक स्ट्यान्डबाइ चार्ज देखाउँदछ जुन उसले बजेट नगरेको थियो।

वारसा, पोल्याण्डको एउटा बस डिपोले दशवटा एयर-कूल्ड टर्मिनलहरूसँग 960kW क्याबिनेट जोड्दछ। डिपो प्रबन्धकले आफ्नो बिलमा पावर फ्याक्टर कार्यसम्पादनको प्रशंसा गर्छन्, तर स्थानीय ग्रिड अपरेटरलाई थप सुरक्षा अध्ययन आवश्यक भएकाले योजनाबद्ध तीन दिनको सट्टा कमीशन गर्न पाँच दिन लाग्यो।

दुबई, UAE मा एक विकासकर्ताले 1,250kVA ट्रान्सफर्मरको वरिपरि हब निर्माण गर्यो र पहिलो निरीक्षणमा विद्युतीय स्वीकृतिको रिपोर्ट गर्दछ। उसको आरक्षण: क्याबिनेटको पदचिह्नले उपकरण कोठाको ढोकाको सानो पुन: डिजाइन गर्न बाध्य तुल्यायो, जुन उसले सिभिल कार्यहरू अघि खोल्ने बिरूद्ध क्रेट आयामहरू जाँच गरेर बेवास्ता गर्यो।

FAQ: ग्रिड र साइट प्रश्नहरू

Q: 960kW क्याबिनेटलाई कस्तो फिडर क्षमता चाहिन्छ?

A: लगभग 1, 155A 480V थ्री-फेजमा पूर्ण लोडमा; फिडर, स्विचगियर, र ट्रान्सफर्मर अनुबंधित क्षमताको लागि आकार छ।

प्रश्न: यो प्रणाली संग के ट्रांसफर्मर जोडी?

A: सामान्यतया 1, 250kVA क्याबिनेट प्लस सहायक र हेडरूमको लागि, तपाईंको उपयोगिताको नियमहरू विरुद्ध पुष्टि।

प्रश्न: शक्ति कारकले मेरो बिललाई कसरी असर गर्छ?

A: ≥0.99 मा, प्रतिक्रियात्मक माग नगण्य रहन्छ, जसले धेरै व्यावसायिक ट्यारिफहरूमा kVA- आधारित माग शुल्कहरू बेवास्ता गर्छ।

प्रश्न: के एउटै क्याबिनेटले ट्रक र कार दुवैलाई सेवा दिन सक्छ?

A: हो, ट्रकहरूको लागि 600A तरल-कुल्ड टर्मिनलहरू र कारहरूको लागि 250A एयर-कूल्ड टर्मिनलहरू मिलाउँदै।

प्रश्न: कमिशन कति समय लाग्छ?

A: सामान्यतया 3-5 दिन साइटमा उपयोगिताको सुरक्षा जाँचहरू सहित, सिभिल कार्य पूरा भएको मानिन्छ।

प्रश्न: स्टेशन सहायकहरूको लागि छुट्टै सेवा आवश्यक छ?

A: हामी प्रकाश र नियन्त्रणको लागि सानो सहायक फिड सिफारिस गर्छौं, तर क्याबिनेटले मुख्य 480V सेवा लिन्छ।

Q: कुन ग्रिड फ्रिक्वेन्सीले काम गर्छ?

A: AC480V ±10% दुबै 50Hz र 60Hz मा, 480V वर्ग प्रयोग गरेर अधिकांश बजारहरू कभर गर्दै।

Q: वितरण समय के हो?

A: 15-20 कार्य दिनहरू ड्राइंग अनुमोदन पछि, ट्रान्सफर्मर र उपयोगिता कार्य तपाईंको छेउमा समानान्तर रूपमा चलिरहेको छ।
