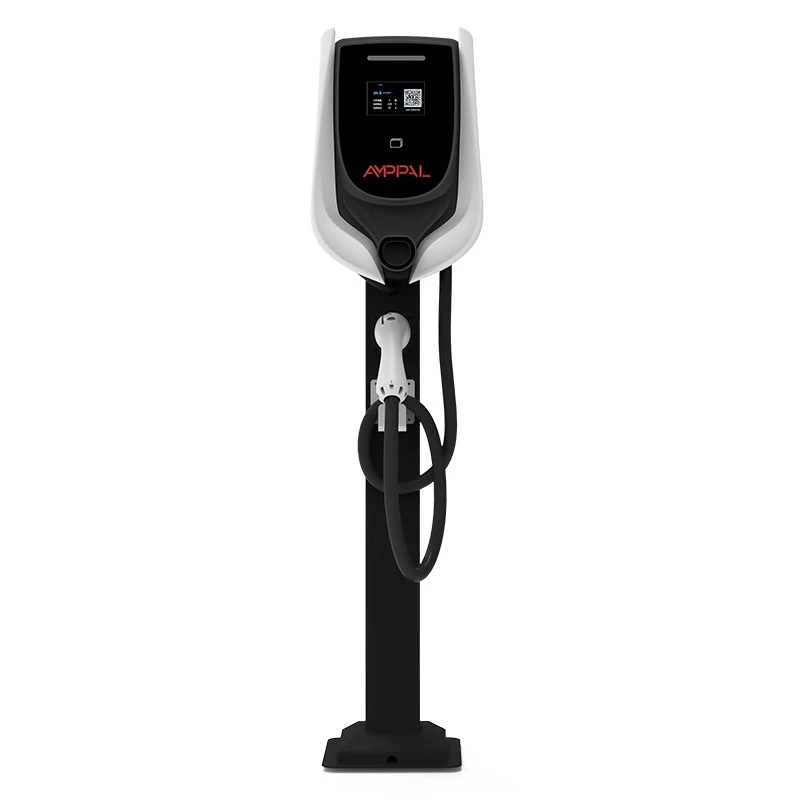

11kW OCPP कमर्शियल AC EV चार्जिङ स्टेशन होटेल र अपार्टमेन्टहरूको लागि

फरक तीन-चरण शक्ति चार्जिङ साइट मा बनाउँछ

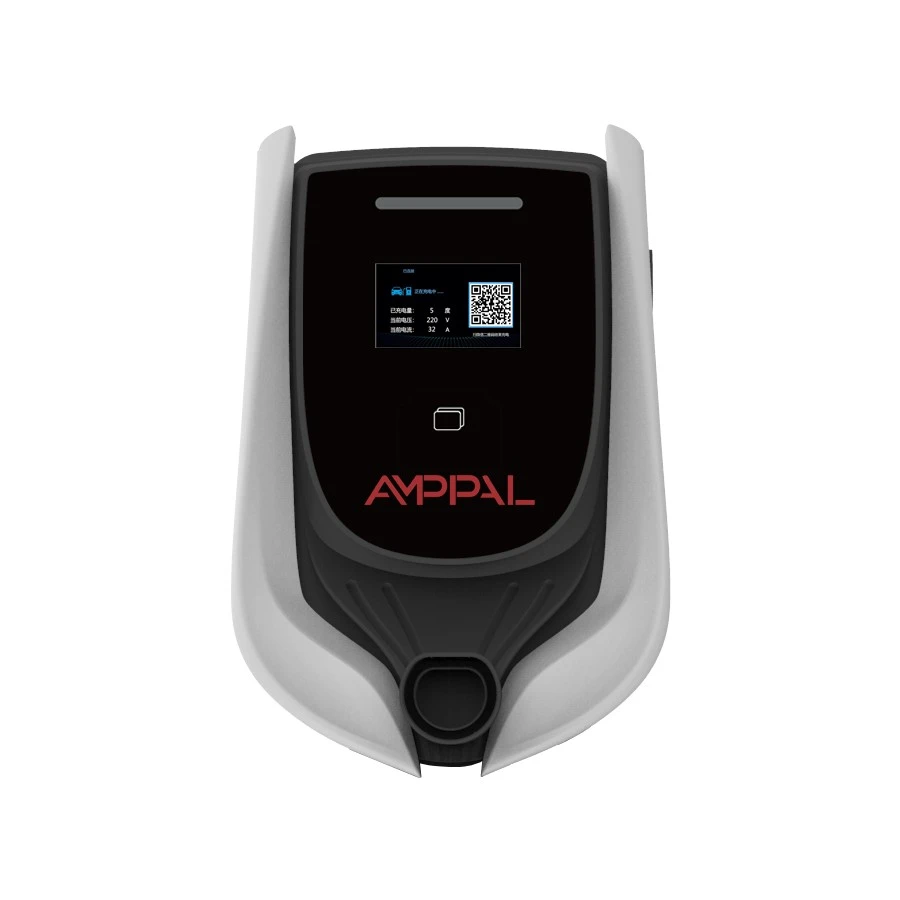

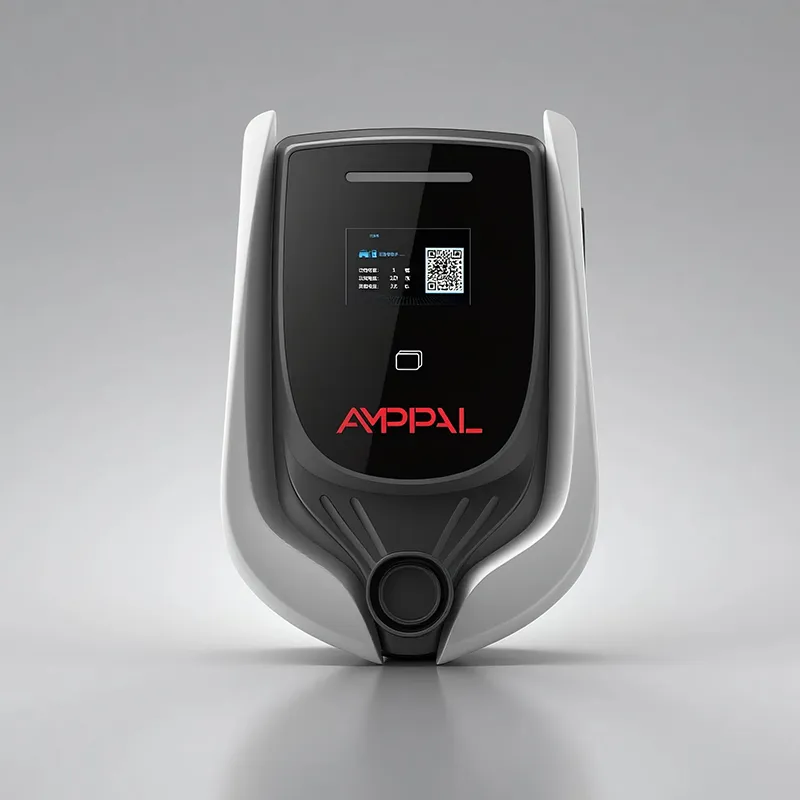

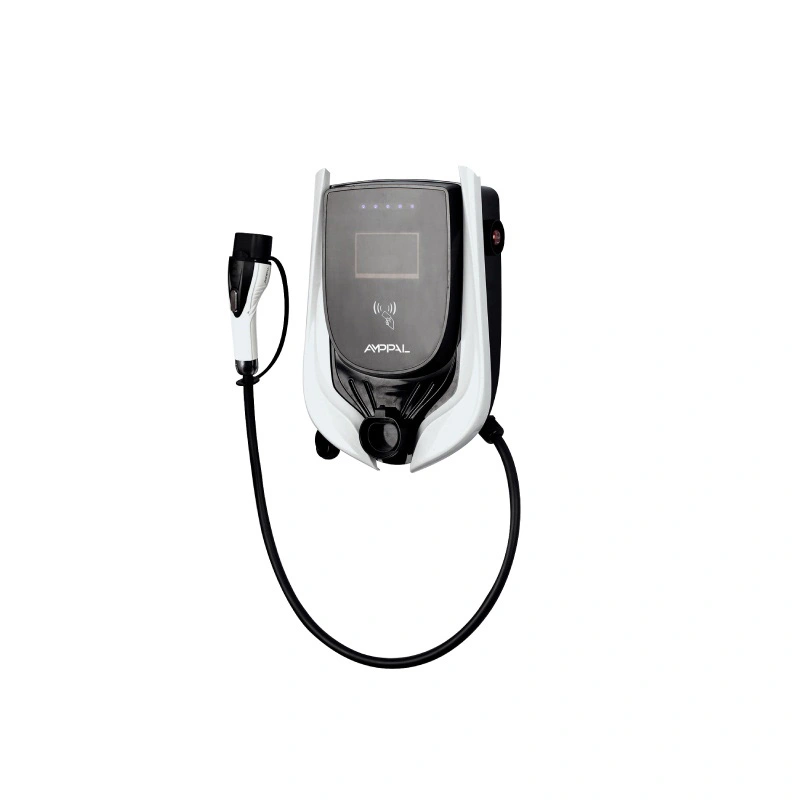

सीमित आगमन शक्ति भएको साइटले अझै पनि धेरै EV हरू सेवा दिन सक्छ — यदि स्टेशनहरू कसले के आकर्षित गर्छ भन्ने कुरामा सहमत छन्। होटल र अपार्टमेन्टहरूका लागि AMPPAL 11kW OCPP कमर्शियल AC EV चार्जिङ स्टेसन (Model AF-AC-11-L/B-A-M-4-SD-P) ठ्याक्कै त्यही वार्ताको लागि बनाइएको हो, र तीन-चरण इनपुट आधार हो।

11kW एकल-फेज चार्जरले एक चरणबाट लगभग 46A को माग गर्नेछ, जुन धेरै व्यावसायिक प्यानलहरूले घृणा गर्छन्। यो स्टेसनले साइटको चरण सन्तुलन समान र प्यानललाई खुसी राख्दै समान 11kW डेलिभर गर्न तीन चरणहरूमा प्रति चरण लगभग 16A लिन्छ। त्यो भवनमा फिट हुने चार्जर र सेवा स्तरवृद्धि गर्न बाध्य पार्ने चार्जर बीचको भिन्नता हो।

नेटवर्क स्ट्याक थप्नुहोस् — RFID, LCD, LED स्ट्रिप, OCPP 1.6j चार कनेक्टिविटी विकल्पहरूमा — र तपाईंसँग एउटा स्टेशन छ जसले छिटो चार्ज मात्र गर्दैन तर रिपोर्ट, बिल, र साइटको लोड प्रबन्धकलाई उपज दिन्छ।

धेरै स्टेशनहरू चलाउने साइटहरूका लागि छवटा फाइदाहरू

प्रति चरण ~16A मा तीन-चरण इनपुटले प्रति-चरण लोडिङ कम राख्छ, त्यसैले विद्यमान सेवा भित्र थप स्टलहरू फिट हुन्छन्।

समन्वित लोड व्यवस्थापनले प्रत्येक स्टल ओगटेको बेला मुख्य ब्रेकरको सुरक्षा गर्दै साइटको कुल ड्रलाई क्याप गर्छ।

LED स्ट्रिपले प्रत्येक स्टेशनको अवस्थालाई धेरैबाट देखाउँछ, जसले साइट कर्मचारीहरूको लागि हिड्ने जाँचहरू काट्छ।

RFID र OCPP 1.6j ले प्रति-प्रयोगकर्ता बिलिङ सही राख्छ जबसम्म दस सत्रहरू एकै पटक चल्छन्।

A ≤40dB आवाज मूल्याङ्कनले स्टेशनहरूलाई कार्यालयका झ्यालहरू र अपार्टमेन्टको पर्खालहरू बिना कुनै गुनासो बस्न दिन्छ।

4.3 इन्च LCD ले साइटमा सत्र विवरणहरू देखाउँछ, जबकि ब्याकइन्डले टाढाबाट उही डेटा देखाउँछ।

प्राविधिक विनिर्देशहरू

11kW स्टेशनबाट सबैभन्दा धेरै लाभ उठाउने वातावरण

अफिस क्याम्पसहरू जहाँ कर्मचारीहरूलाई 8-घण्टा दिनमा अर्थपूर्ण टप-अप चाहिन्छ, न केवल एक चाल।

तीन-चरण घर आपूर्ति र 5-20 निवासी पार्किंग स्टलहरू सहित अपार्टमेन्ट टावरहरू।

रिटेल प्लाजाहरू र मिश्रित-प्रयोग विकासहरू जहाँ कारोबार मामिलाहरू र अतिथिहरूले प्रति सत्र भुक्तान गर्छन्।

साना फ्लीट यार्डहरू प्रति-वाहन खपत रिपोर्टहरू सहित, शिफ्टहरू बीच भ्यान चार्ज गर्दै।

कडा जडान सीमा भएका भवनहरू जहाँ विद्युतीय इन्जिनियरले प्रत्येक एम्पमा बजेट दिन्छ।

कसरी गतिशील लोड सन्तुलनले उपलब्ध शक्ति साझा गर्दछ

प्रत्येक साइटको छत छ: मुख्य ब्रेकर, ट्रान्सफर्मर, उपयोगिता सम्झौता। लोड सन्तुलनले त्यो छतलाई बजेटमा परिणत गर्छ। समूहका स्टेशनहरूले व्यवस्थापन प्लेटफर्म वा RS485 माथिको स्थानीय नियन्त्रकमा आफ्नो लाइभ ड्र रिपोर्ट गर्छन्, र प्रत्येक एकाइले वास्तविक-समय वर्तमान सीमा प्राप्त गर्दछ जसले योगलाई छत मुनि राख्छ।

जब नयाँ कार प्लग इन हुन्छ, समूहले पुन: आवंटित गर्दछ: सबैभन्दा लामो समयसम्म चलिरहेको सत्रहरू छोटो रूपमा डुब्न सक्छन्, नयाँ आउनेले एक सेयर पाउँछन्, र कसैले पनि मुख्य ब्रेकरमा यात्रा गर्दैन। जब कारहरू समाप्त हुन्छन्, मुक्त क्षमता बाँकी सत्रहरूमा फर्किन्छ। चालकहरूले एलईडी स्ट्रिपको रंग परिवर्तन देख्छन्; साइट इन्जिनियरले ब्याकइन्डमा नम्बरहरू देख्छ।

OCPP 1.6j ले लेनदेन र कन्फिगरेसन पक्ष बोक्छ — स्टार्ट/स्टप, kWh, ट्यारिफहरू, कार्ड आईडीहरू — जबकि लोड समन्वयले स्थानीय लिङ्कमा सवारी गर्छ। त्यो विभाजन जानाजानी हो: बिलिङलाई क्लाउड चाहिन्छ, हालको नियन्त्रणलाई मिलिसेकेन्ड चाहिन्छ, र मिलिसेकेन्डले 4G राउन्ड ट्रिपको लागि पर्खनु हुँदैन।

प्रमाणीकरण र सुरक्षा प्रमाणीकरण

UL 2202 ले पूर्ण चार्जिङ प्रणालीको निर्माण र विद्युतीय सुरक्षालाई समेट्छ; UL 2231-2 ले कर्मचारी सुरक्षा सर्किटरीलाई समेट्छ।

ब्राउन-आउट परिदृश्यहरू सहित कारखाना परीक्षणमा तीन-चरण सन्तुलन र चरण-हानि व्यवहार प्रमाणित गरिन्छ।

IP54 उत्पादन नमूनाहरूमा क्यालिब्रेटेड स्प्रे र धुलो परीक्षण द्वारा पुष्टि गरिएको छ।

≤40dB ध्वनिक मूल्याङ्कन परीक्षण स्ट्यान्डमा एक मिटरमा मापन गरिन्छ, र ब्याचमा रेकर्ड फाइल गरिन्छ।

प्रत्येक एकाइले फाइलमा राखिएको क्रमबद्ध नतिजाहरूको साथ हिपोट र इन्सुलेशन परीक्षणहरू पास गर्दछ।

हामी प्रत्येक रिलीजमा सन्दर्भ ब्याकइन्डमा OCPP 1.6j व्यवहारको पुन: परीक्षण गर्छौं; लोड-ब्यालेन्सिङ तर्क विशेष गरी बहु-इकाई परिदृश्यहरू विरुद्ध जाँच गरिन्छ।

11kW स्टेशन पछाडि आठ उत्पादन चरणहरू

2024 मा एक मिलियन भन्दा बढी चार्जिङ एकाइहरू पठाउने झेजियाङ क्याम्पसमा सम्मेलन हुन्छ, जहाँ FANUC रोबोट र TRUMPF लेजर उपकरणहरू AC र DC लाइनहरूसँग भुइँ साझा गर्छन्।

1. एन्क्लोजर स्टील लेजर-कट र प्रेस-ब्रेक गरिएको छ, त्यसपछि पाउडर-लेपित।

2. आगमन रिलेहरू, सम्पर्ककर्ताहरू, र बोर्डहरू अनुमोदित आपूर्तिकर्ता सूचीहरू विरुद्ध जाँच गरिन्छ।

3. पावर र सञ्चार बोर्डहरू SMT-निर्मित र रिफ्लो-सोल्डर गरिएका छन्।

4. क्यालिब्रेटेड ड्राइभरहरूसँग तीन-चरण तारहरू भेला गरिन्छ र टर्क-जाँच गरिन्छ।

5. फर्मवेयर फ्ल्यास गरिएको छ र एकाइ परीक्षण OCPP ब्याकइन्ड संग दर्ता हुन्छ।

6. RS485 लोड-ब्यालेन्सिङ ह्यान्डशेकहरू जोडी एकाइहरू बीच प्रयोग गरिन्छ।

7. हिपोट, इन्सुलेशन, र प्रत्येक स्टेशनमा संचालित बर्न-इन रन।

8. नेमप्लेट, UL चिन्हहरू, र कार्टन प्याकिङ लाइन बन्द गर्नुहोस्।

बहु-स्टेसन साइटहरूको लागि साइजिङ गाइड

सेवाबाट पछाडि काम गर्नुहोस्। यदि भवनमा तीन-चरण आपूर्ति छ र इन्जिनियरले प्रत्येक स्टललाई 16A-प्रति-फेज सर्किट दिन सक्छ भने, प्रति स्टल 11kW स्टेशन कार्यालय, अपार्टमेन्ट, र मिश्रित-प्रयोग लटहरूको लागि सही घनत्व हो। यदि साइट एकल-चरण मात्र हो भने, 7kW OCPP स्टेशन इमानदार छनोट हो - यो एकाई यसको मूल्य लायक हुन तीन चरणहरू आवश्यक छ।

अब धमिलो भाग। यो दुई-कार ड्राइभवे (3.5kW वा 7kW एकाइ कम लागत र काम गर्छ), कुनै पनि साइट योजना उप-30-मिनेट कारोबार (जुन DC क्षेत्र हो) को लागी गलत उत्पादन हो, र एक स्थान को लागी जसको विद्युतीय इन्जिनियरले कागजमा तीन-चरण आपूर्ति पुष्टि गरेको छैन। प्यानल अडिट अघि अर्डर गर्नु भनेको अपग्रेड लागतहरू कसरी देखा पर्दछ।

शंका हुँदा, लोड-व्यवस्थित समूह किन्नुहोस्: यस परिवारका स्टेशनहरू एक साइटमा कम-शक्तिका भाइबहिनीहरूसँग मिलाउन सकिन्छ, एकल छत अन्तर्गत समन्वय गरिएको। त्यो लचिलोपन सामान्यतया पहिलो दिनमा सही पावर मिक्स अनुमान गर्नु भन्दा सस्तो हुन्छ।

किन साइट अपरेटरहरूले AMPPAL छनौट गर्छन्

मानक प्रेषण 15-20 कार्य दिन हो; चरणबद्ध साइट रोलआउटहरू योजनाबद्ध उत्पादन स्लटहरूमा बुक गर्न सकिन्छ।

OEM विकल्पहरूले घेरा ब्रान्डिङ, LCD बुट स्क्रिन, र RFID कार्ड कलाकृतिहरू समावेश गर्दछ।

OCPP 1.6j एकीकरण दस्तावेज गरिएको छ, र हाम्रा इन्जिनियरहरूले तपाईंको प्लेटफर्मलाई पहिलो डिप्लोयमेन्टमा जडान गर्न मद्दत गर्छन्।

UL 2202 र UL 2231-2 प्रमाणपत्रहरू तपाईंको परामर्शदाता र निरीक्षकहरूको लागि ढुवानीसँग प्रदान गरिन्छ।

हामी 200+ चार्जिङ स्टेशनहरू आफैं सञ्चालन गर्छौं, र हाम्रा इन्जिनियरहरूले NEOM ग्रीन हाइड्रोजन परियोजनाको 500 लिक्विड-कूल्ड इकाइहरूलाई समर्थन गर्छन् — स्केल जसले कारखानामा देखाउँछ।

भारी स्टेशनहरूको लागि प्याकेजिङ्ग र माल ढुवानी

प्रत्येक स्टेशन 60 × 44 × 32 सेन्टिमिटर नजिकको फोम-क्रेडल कार्टनमा 14 किलोग्रामको कुल वजनको साथ, भित्ता कोष्ठक, स्टार्टर RFID कार्डहरू, र म्यानुअल सहित जहाजहरू। कर्नर-ड्रप परीक्षण गरियो, मोडेल नेमप्लेट र कार्टन अनुहारमा UL चिन्ह छापिएको।

प्यालेटाइज्ड समुद्री फ्रेटले प्रति प्यालेट 20-24 स्टेशनहरू र लगभग 250 प्रति 40HQ कन्टेनर लिन्छ; 3.5kW, 7kW, र 11kW OCPP भेरियन्टहरूलाई एउटै ढुवानीमा मिलाउनु वितरकहरूको लागि मानक हो।

हामीले भन्सार ब्रोकरको लागि EXW, FOB Ningbo, वा CIF लाई कमर्शियल इनभ्वाइस, प्याकिङ लिस्ट, उत्पत्तिको प्रमाणपत्र, र UL प्रमाणपत्र प्रतिलिपिहरू उद्धृत गर्छौं।

बिक्री पछि: वारेन्टी, फर्मवेयर, र मर्मतसम्भार

स्टेशन र आन्तरिक मोड्युलहरूमा निर्माण दोषहरू विरुद्ध दुई वर्षको वारेन्टी।

फर्मवेयर अपडेटहरूले ब्याकइन्ड मार्फत टाढाबाट पुश गर्दछ; लोड-ब्यालेन्सिङ प्यारामिटरहरू साइट भ्रमण बिना ट्युन गर्न सकिन्छ।

पाठक, प्यानल वा मोड्युल चाहिन्छ? डिस्प्याच पुष्टिकरण देखि 3-5 काम दिन छ।

रिमोट डायग्नोस्टिक्सले कलमा तपाईंको इन्जिनियरसँग OCPP स्थिति र लगहरू पढ्छ।

भागहरू उपलब्धता यस परिवारको लागि उत्पादन समाप्त भएको पाँच वर्ष अघि चल्छ।

गलत बनाम दायाँ: बहु-स्टेसन साइट चलाउँदै

गलत: प्रत्येक स्टेशनले सेवा जाँच नगरिकन पूरा ११ किलोवाट तान्न सक्छ भनी स्थानीय इलेक्ट्रिशियनलाई अनुमति दिनु। दायाँ: तीन-चरण क्षमता पुष्टि गर्दै र समूहलाई ऊर्जा दिन अघि लोड छत सेट गर्दै।

गलत: एक पटक लोड ब्यालेन्सिङ कन्फिगर गर्ने र भवनले भाडामा लिनेहरू थपेपछि बिर्सने। दायाँ: साइटको लोड परिवर्तन हुँदा छत समीक्षा गर्दै।

गलत: 50 मिटर टाढाबाट LED स्ट्रिप पढ्दै र अनुमान गर्दै। दाँया: साइट स्टाफसँग रङ लिजेन्डमा सहमत हुँदै — हरियो भनेको नि:शुल्क, नीलो भनेको चार्जिङ, रातो भनेको दोष हो।

गलत: माउन्टिङ स्टेसनहरू सीधा बेडरूमको पर्खाल पछाडि किनभने मूल्याङ्कन 40dB हो। दायाँ: साझा पर्खाल वा कोरिडोर स्थिति; 40dB शान्त छ, तर शान्त भनेको मौन होइन।

गलत: हालको नियन्त्रणको लागि क्लाउडमा भर पर्दै। दायाँ: स्थानीय RS485 वा नियन्त्रक लिङ्कमा लोड समन्वय राख्दै ताकि यसले नेटवर्क हिचकपहरू बचाउँछ।

बहु-बिन्दु साइटहरूबाट अपरेटर अनुभवहरू

म्युनिख नजिकैको कार्यालय क्याम्पसमा एक सुविधा प्रबन्धकले 300 कर्मचारीहरूको लागि आठ स्टेशनहरू चलाउँछन्। लोड छत 45kW छ, र बिहानको प्लग-इन भीडको समयमा प्रणालीले नयाँहरूलाई फिट गर्न लामो सत्रहरू ट्रिम गर्दछ; उसको मात्र गुनासो यो हो कि प्रारम्भिक ब्याकएन्ड एकीकरणले ट्यारिफ तर्कले अपेक्षित रूपमा व्यवहार गर्नु अघि कलहरूको पूरा दिन लियो।

इस्तानबुलको 40-मंजिला अपार्टमेन्ट टावरको बोर्डले भूमिगत ग्यारेजमा छवटा स्टेशनहरू स्थापना गर्यो, जहाँ तीन-चरण आपूर्ति पहिले नै थियो। प्रति-मालिक रिपोर्टहरू जस्तै बासिन्दाहरू; बोर्डले स्टेशनको एलसीडीले अङ्ग्रेजी मेनुहरू देखाएको टिप्पणी गर्छ, जसको बारेमा केही वृद्ध बासिन्दाहरूले सोधे, र सम्पत्ति टोलीले टर्कीमा एक पृष्ठको कार्ड छाप्यो।

मेलबर्नको एक खुद्रा प्लाजाले प्रवेश पङ्क्तिहरूमा चार स्टेशनहरू थप्यो। अपरेटरले ब्याकएन्ड मार्फत प्रति सत्र शुल्क लिन्छ र LED स्ट्रिप साइटमा सबैभन्दा सस्तो ग्राहक सेवा उपकरण हो - ड्राइभरहरूले कारबाट नि: शुल्क खाडी भेट्टाउँछन्। उसको एउटा चाहना: लामो मानक केबल, यद्यपि उसले धेरै जसो ड्राइभरहरूको पहुँच भित्र पार्क गर्ने स्वीकार गर्दछ।

साइट अपरेटरहरूबाट लोड सन्तुलन प्रश्नहरू

प्रश्न: मेरो साइटको लागि तीन-चरण इनपुटको अर्थ के हो?

A: लगभग 16A प्रति चरण तीन चरणहरूमा ~ 11kW डेलिभर गर्दछ, त्यसैले कुनै एकल चरणले भारी 46A भार बोक्दैन।

प्रश्न: के साइटमा सबै स्टेशनहरू 11kW हुनु आवश्यक छ?

A: होइन। यो परिवारले 3.5kW, 7kW, र 11kW एकाइहरू एक समन्वयित लोड छत अन्तर्गत मिसाउँछ।

प्रश्न: मध्य सत्रमा नयाँ कार प्लग गर्दा के हुन्छ?

A: समूहले छत भित्र पुन: आवंटित गर्दछ; चलिरहेको सत्रहरू छोटकरीमा डुब्न सक्छन्, र कारहरू समाप्त भएपछि क्षमता फिर्ता हुन्छ।

Q: के 16A प्रति चरण तारहरूमा कडा छ?

A: यो एकल-फेज 11kW सर्किट भन्दा हल्का छ र चरण सन्तुलन पनि राख्छ - त्यो डिजाइनको बिन्दु हो।

Q: LED पट्टीले व्यस्त साइटमा कसरी मद्दत गर्छ?

A: यसले प्रत्येक स्टेशनको अवस्थालाई धेरै ठाउँबाट एक नजरमा देखाउँछ, जसले कर्मचारी हिड्ने जाँचहरू बचत गर्छ।

Q: के 40dB वास्तवमा शान्त छ?

A: एक मिटरमा फ्रिज कम्प्रेसर भन्दा शान्त, जसले गर्दा एकाइले कार्यालय र आवासीय पर्खालहरू सूट गर्दछ।

प्रश्न: एकल-फेज कारले यो स्टेशन प्रयोग गर्न सक्छ?

A: हो, यो पुग्न सक्ने चरणहरू प्रयोग गरेर कम दरमा चार्ज हुनेछ; स्टेसन र कारले सुरक्षित करेन्टको वार्ता गर्छ।

प्रश्न: यदि साइटले इन्टरनेट गुमाउँछ भने के हुन्छ?

A: ज्ञात RFID कार्डहरू अझै पनि स्थानीय सूचीबाट काम गर्छन्, लेनदेनहरू भण्डारण गरिन्छ, र लिङ्क फर्काउँदा सबै अपलोड हुन्छ।
