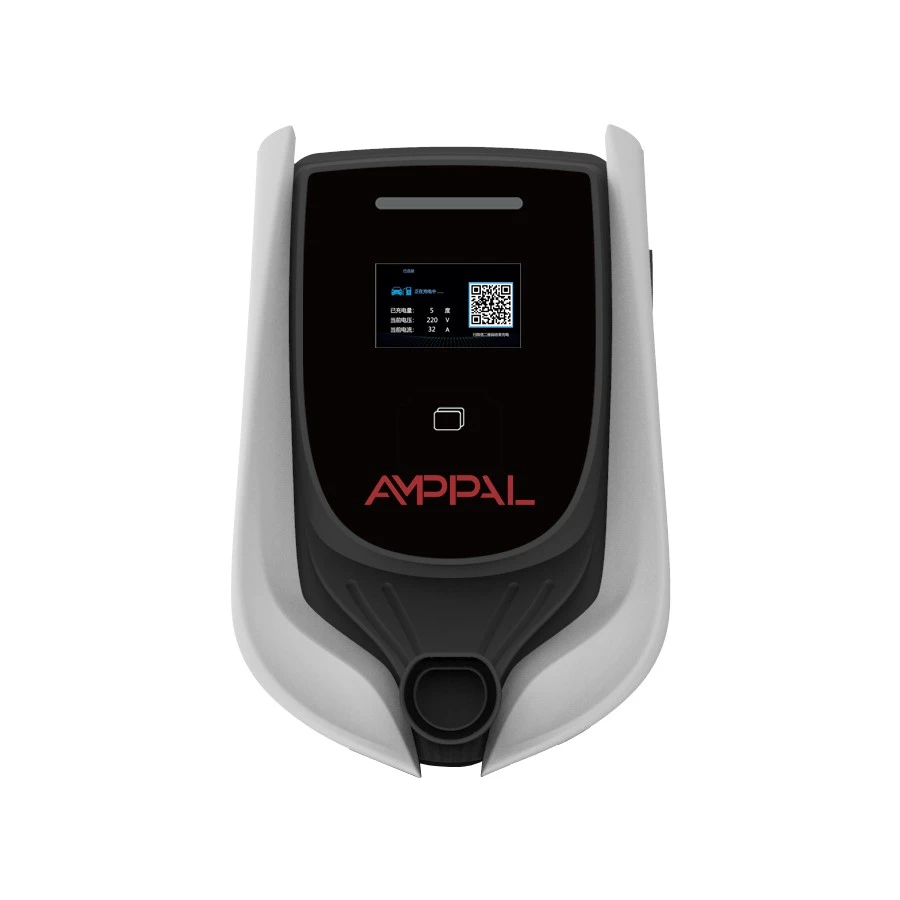

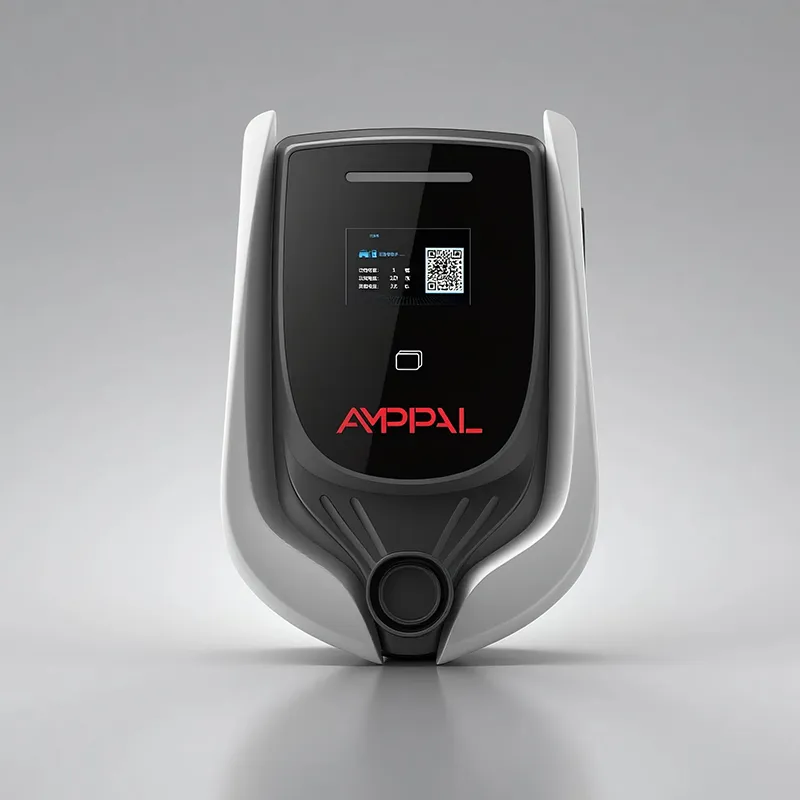

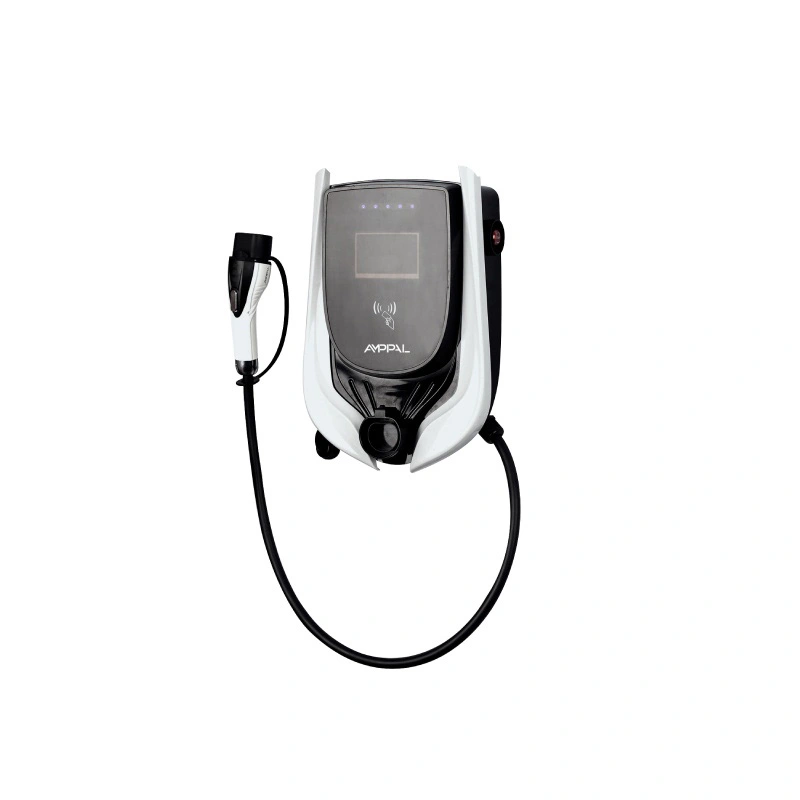

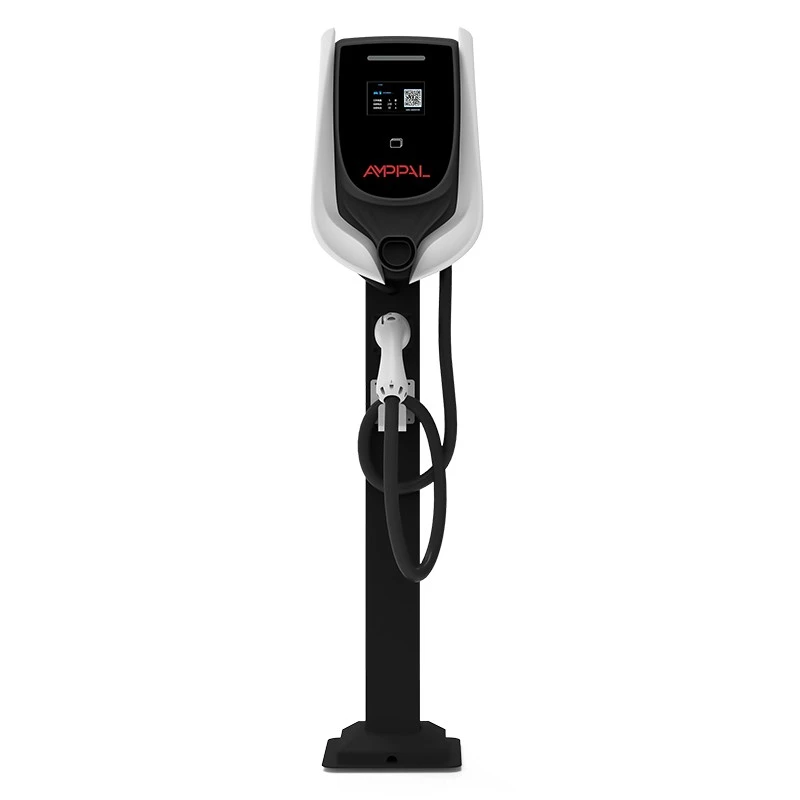

7kW OCPP स्मार्ट AC EV चार्जिङ स्टेसन व्यावसायिक गुणहरूको लागि

किन UL प्रमाणीकरण अमेरिकामा पावर मूल्याङ्कन भन्दा बढी महत्त्वपूर्ण छ

संयुक्त राज्यमा, प्रमाणपत्र किलोवाट भन्दा बढी महत्त्वपूर्ण छ - र प्रमाणपत्र UL हो। यो 7kW स्टेशन (Model AF-AC-7-L/B-A-M-4-SD-P) अमेरिकीहरूलाई बेचेको युरोपेली उत्पादन होइन; यो अमेरिकी अधिकारीहरूले वास्तवमा निरीक्षण गर्ने दुई UL मापदण्डहरूमा निर्मित, परीक्षण र दस्तावेजीकरण गरिएको EV आपूर्ति इकाई हो: UL 2202 र UL 2231-2।

EU मा बेच्ने र अमेरिकामा बेच्ने बीचको भिन्नता स्व-घोषणा र तेस्रो-पक्ष सूचीकरण बीचको भिन्नता हो। CE युरोपेली बजारको लागि निर्माताको घोषणा हो; यूएस भवन निरीक्षकहरू, बीमाकर्ताहरू, र उपयोगिताहरूले UL खोज्छन्, र धेरै उपयोगिता छूट कार्यक्रमहरूले यो बिना उपकरणहरू अस्वीकार गर्छन्।

NEC दफा 625 कोड हो जसले EV चार्ज गर्ने उपकरण स्थापनाहरूलाई नियन्त्रण गर्दछ, र निरीक्षकहरूले यसलाई अधिकार क्षेत्र भएको स्थानीय प्राधिकरण मार्फत लागू गर्छन्। स्पष्ट नेमप्लेट भएको UL-सूचीबद्ध स्टेशनले अनुमति वार्तालाप छोटो बनाउँछ। त्यो यहाँको वास्तविक उत्पादन हो: कागजी कार्य जुन बन्द हुन्छ, पास गर्ने अनुमति दिन्छ, र शान्त रहने बीमा।

यस स्टेशनको छवटा अनुपालन-नेतृत्व लाभहरू

UL 2202 लिस्टिङले पूर्ण चार्जिङ प्रणालीलाई समेट्छ, जुन यूएस प्रोजेक्ट इन्जिनियरहरूले स्पेस शीटमा राख्छन्।

UL 2231-2 ले कर्मचारी सुरक्षा सर्किटरीलाई कभर गर्दछ, शॉक-सेफ्टी लेयर इन्स्पेक्टरहरूले ऊर्जा बढाउनु अघि जाँच गर्छन्।

32A मा 240V एकल चरण मानक उत्तर अमेरिकी आवासीय र हल्का-व्यावसायिक सेवासँग मेल खान्छ।

RFID plus OCPP 1.6j ले स्टेशनलाई बिल योग्य सम्पत्तिमा परिणत गर्छ, गैर-बासिन्दाहरूका लागि नि:शुल्क आउटलेट होइन।

IP54 सील र ≤40dB शोर रेटिङले यसलाई ग्यारेज, कारपोर्ट र इनडोर पार्किङ संरचनाहरूको लागि व्यवहार्य राख्छ।

नेमप्लेटमा UL चिन्ह UL को अनलाइन डाइरेक्टरीमा प्रमाणित हुन्छ, जसरी खरिदकर्ताहरूले अर्डर गर्नु अघि जाँच गर्छन्।

प्राविधिक विनिर्देशहरू

संयुक्त राज्य अमेरिका र क्यानाडा भर परिनियोजन

EV-तयार बिल्डिंग कोडहरू भएका राज्यहरूमा बहु-परिवार आवास, जहाँ प्रत्येक पार्किङ स्पेस 240V मा प्रि-वायर गरिएको छ।

OCPP ब्याकइन्ड मार्फत लागत रिकभरीको साथ, कर्मचारी चिट्ठाहरूको लागि कार्यस्थल चार्ज।

क्यानाडामा कन्डोमिनियम ग्यारेजहरू जहाँ बोर्डलाई प्रति-मालिक मिटरिङ र पहुँच नियन्त्रण चाहिन्छ।

होटल र खुद्रा पार्किङ जहाँ पाहुनाहरू रातभर चार्ज गर्छन् र फोलियोले लागत वहन गर्दछ।

हल्का फ्लीट यार्डहरू चलिरहेको भ्यान र पिकअपहरू जसले 8-10 घण्टा पार्क गर्दछ र भरपर्दो 32A सत्रहरू चाहिन्छ।

के UL 2202 र UL 2231-2 वास्तवमा प्रमाणित गर्नुहोस्

UL 2202 विद्युतीय सवारी साधन चार्ज गर्ने प्रणाली उपकरणहरूको लागि सुरक्षा मानक हो: निर्माण, तार, इन्सुलेशन, र सामान्य र गल्ती अवस्थाहरूमा पूर्ण स्टेशनको आगो व्यवहार। यसलाई पास गर्नु भनेको एन्क्लोजर, कन्ट्याक्टर, पीसीबी लेआउट, र थर्मल डिजाइन प्रकाशित आवश्यकताहरू विरुद्ध UL इन्जिनियरहरू द्वारा समीक्षा गरिएको हो।

UL 2231-2 कर्मचारी सुरक्षा मानक हो। यसले सर्किटरीलाई नियन्त्रित गर्दछ जसले विद्युतीय झटकालाई रोक्छ जब प्रयोगकर्ताले एक भिजेको कनेक्टर प्लग इन गर्दछ, अनप्लग गर्दछ, वा छोयो: ग्राउन्ड कन्टिन्युटी जाँच, चुहावट वर्तमान अनुगमन, र प्रत्यक्ष भागसँग सम्पर्क गर्नु अघि आउटपुटलाई डि-एनर्जिज गर्ने संयन्त्रहरू सम्भव छ।

दुबै सूचीहरू मोडेल नम्बर अन्तर्गत UL को सार्वजनिक डाइरेक्टरीमा बस्छन्, त्यसैले टेक्सासका एक इलेक्ट्रिकल इन्स्पेक्टर र टोरन्टोमा कन्डो इन्जिनियरले हामी तपाईंलाई पठाउने उही प्रमाणपत्र देख्छन्। कुनै फोटोकपी खेलहरू छैनन्, कुनै 'UL को बराबर' भाषा - सूची प्रमाण हो।

UL परे: उत्पादनमा गुणस्तर आश्वासन

प्रत्येक उत्पादन ब्याच यसको परीक्षण रेकर्डहरूमा क्रम संख्याद्वारा पत्ता लगाइन्छ, जुन हामीले दस वर्षसम्म राख्छौं।

प्रत्येक स्टेशनले प्याकिङ गर्नु अघि पूर्ण hipot र इन्सुलेशन परीक्षण चलाउँछ; पास मानहरू लगाइएका छन्।

प्रत्येक फर्मवेयर निर्माण रिलीज हुनु अघि सन्दर्भ ब्याकइन्ड विरुद्ध चलाइन्छ, त्यसैले अपडेटले चुपचाप तपाईंको बिलिङ एकीकरण तोड्न सक्दैन।

RFID रिडर दायरा, LCD कन्ट्रास्ट, र LED स्ट्रिप प्रकार्य प्रत्येक एकाइमा जाँच गरिन्छ, नमूना गरिएको छैन।

IP54 र ध्वनिक (≤40dB) परिणामहरू उत्पादन नमूनाहरूमा प्रमाणित गरिन्छ र ब्याच रेकर्डमा दायर गरिन्छ।

कारखानाको आफ्नै गुणस्तर प्रणाली UL निगरानी कार्यक्रम अन्तर्गत अडिट गरिएको छ, त्यसैले सूची लाइभ रहन्छ।

पाना धातु देखि समाप्त स्टेशन सम्म: आठ चरणहरू

लाइनले झेजियाङ क्याम्पसलाई साझा गर्दछ जसले 2024 मा एक मिलियन भन्दा बढी चार्जिङ इकाइहरू डेलिभर गरेको थियो, FANUC रोबोटहरू भेलाहरूमा र TRUMPF लेजर कटरहरूसँग।

1. एन्क्लोजर स्टील लेजर-कट, प्रेस-ब्रेक, र पाउडर लेपित छ।

2. ग्यास्केटहरू र IP54 सील सतहहरू फिट र निरीक्षण गरिन्छ।

3. पावर र सञ्चार बोर्डहरू SMT-निर्मित र रिफ्लो-सोल्डर गरिएका छन्।

4. LCD, LED स्ट्रिप, र RFID मोड्युल माउन्ट र क्यालिब्रेट गरिएको छ।

5. सफ्टवेयर लोड गरिएको छ, र हाम्रो सन्दर्भ ब्याकइन्डसँग प्रत्यक्ष ह्यान्डशेक पूरा नगरेसम्म कुनै एकाईले यो स्टेशन पास गर्दैन।

6. इथरनेट, 4G, WiFi, र RS485 मार्गहरू क्रमबद्ध रूपमा प्रयोग गरिन्छ।

7. हिपोट, इन्सुलेशन, र बर्न-इन परीक्षणहरू प्रत्येक स्टेशनमा चल्छन्।

8. नेमप्लेटहरू, UL चिन्हहरू, र कार्टनहरू QC स्ट्याम्प अघि जान्छन्।

अनुपालन जाँच: के यो स्टेशन तपाईंको साइटको लागि सही छ?

यो स्टेसनले 240V एकल-फेज सेवा, 32A सर्किट प्रति स्टल, र पहुँच नियन्त्रण वा बिलिङको आवश्यकताको साथ अमेरिका र क्यानाडाली साइटहरू सूट गर्दछ। EV-तयार कोड भएका नगरपालिकाहरू, उपयोगिता छुट दाबी गर्ने घरधनीहरू, र विशेष परियोजनाहरू निर्माण गर्ने ठेकेदारहरूले UL कागजी कार्यले तिनीहरूको लागि बिक्रीको आधा काम गरेको भेट्टाउनेछन्।

यो तीन अवस्थामा गलत उत्पादन हो। तीन-चरण सेवा र 11kW-प्रति-स्टल आवश्यकताहरू भएका साइटहरूले यसको सट्टा 11kW OCPP स्टेशन लिनुपर्दछ। उप-३० मिनेटको कारोबार चाहिने स्थानहरूलाई DC चाहिन्छ, यो AC इकाई होइन। र प्रयोगकर्ताहरू वा बिलहरू प्रबन्ध गर्ने उद्देश्य नभएको साइटले सरल मोडेलमा पैसा बचत गर्न सक्छ — RFID र OCPP स्ट्याक तिनीहरूको लागतको लायक हुन्छन् जब कसैले तिनीहरूलाई व्यवस्थापन गर्छ।

अर्डर गर्नु अघि, आफ्नो इलेक्ट्रीशियनसँग तीनवटा कुराहरू पुष्टि गर्नुहोस्: सेवा 240V हो, स्टाल सर्किट 32A निरन्तरको लागि मूल्याङ्कन गरिएको छ, र पार्किङ क्षेत्रमा नेटवर्क मार्ग (इथरनेट, सेलुलर सिग्नल, वा WiFi) वा अनुमोदित अफलाइन अपरेटिङ प्लान छ। हाम्रा इन्जिनियरहरूले तपाईंसँग कुनै पनि तरिकाले जडान नक्सा गर्नेछन्।

किन US स्थापनाकर्ताहरूले AMPPAL छान्छन्

प्रेषण गर्नको लागि 15-20 कार्य दिनहरू, जुन सामान्य OEM नेतृत्व समय भन्दा राम्रो निर्माण तालिकामा फिट हुन्छ।

OEM विकल्पहरू: एन्क्लोजरमा तपाईंको ब्रान्ड, बुट स्क्रिन, र RFID कार्डहरू, साथै अंग्रेजी म्यानुअलहरू मानकको रूपमा।

UL 2202 र UL 2231-2 प्रमाणपत्रहरू, साथै कारखानाको CE, TÜV, र CB फाइलहरू, तपाईंको विशिष्ट टोलीसँग साझेदारी गरिएको छ।

MOQ प्रति अर्डर वार्ता गरिएको छ; ठेकेदार र वितरकहरू सामान्यतया 20-50 एकाइहरूबाट सुरु हुन्छन्।

हामी 200+ चार्जिङ स्टेशनहरू आफैं सञ्चालन गर्छौं, त्यसैले यूएस खरीददारहरूले चार्जरहरू चलाउने टोलीसँग कुरा गर्छन्, तिनीहरूलाई बेच्ने मात्र होइन।

प्याकिङ, कन्टेनर लोडिङ, र पेपरवर्क निर्यात गर्नुहोस्

प्रत्येक स्टेशन 58 × 42 × 30 सेन्टिमिटर नजिकको फोम-क्रेडल कार्टनमा, कूल वजन लगभग 12 किलो, भित्ता कोष्ठक, स्टार्टर RFID कार्डहरू, र एक म्यानुअलको साथ जहाजहरू। पोर्टमा सजिलो निरीक्षणको लागि कार्टनहरूले मोडेल नेमप्लेट र UL सूची चिन्ह बोक्छन्।

प्यालेटाइज्ड समुद्री भाडा प्रति प्यालेट 24-30 स्टेशनहरू र लगभग 300 प्रति 40HQ कन्टेनर लिन्छ; 3.5kW र 11kW OCPP स्टेशनहरूसँग मिश्रित लोडहरू दायरा निर्माण गर्ने वितरकहरूका लागि नियमित छन्।

अमेरिकी भन्सार दलालहरूका लागि कागजातहरू तयार हुन्छन्: व्यावसायिक इनभ्वाइस, प्याकिङ सूची, उत्पत्तिको प्रमाणपत्र, र UL प्रमाणपत्रहरूको प्रतिलिपिहरू। हामी EXW, FOB Ningbo, वा CIF उद्धृत गर्छौं र Ningbo वा शंघाई मार्फत जहाज।

वारेन्टी र स्थानीय समर्थन संरचना

स्टेशन र आन्तरिक मोड्युलहरूमा निर्माण दोषहरू विरुद्ध दुई वर्षको वारेन्टी।

समर्थन घण्टाहरू यूएस समय क्षेत्रहरू ओभरल्याप गर्छन्, र रिमोट डायग्नोस्टिक्सले कलमा तपाईंसँग OCPP लगहरू पढ्छन्।

पाठकहरू, LCD प्यानलहरू र पावर मोड्युलहरू 3-5 कार्य दिनहरूमा स्टकबाट पठाइन्छ।

फर्मवेयर अपडेटहरूले ब्याकइन्ड मार्फत टाढाबाट पुश गर्दछ; UL-सूचीबद्ध कम्पोनेन्टहरू प्रतिस्थापनका लागि कहिल्यै बदलिँदैन।

यो मोडेल बन्द भएपछि स्पेयर-पार्ट कभरको पाँच वर्ष जारी छ।

बेवास्ता गर्न स्थापना र सञ्चालन त्रुटिहरू

गलत: स्थानीय अधिकारीले इजाजतपत्रमा हस्ताक्षर गर्नु अघि स्टेसनलाई उर्जा दिनु। दायाँ: अनुमति तान्दै, UL सूची देखाउँदै, र निरीक्षण पछि उर्जा दिँदै।

गलत: अन्य लोडहरूसँग साझा 50A सर्किटमा स्टेशन अवतरण। दायाँ: प्रति स्टल, प्रति NEC 625 समर्पित 32A निरन्तर-रेटेड सर्किट।

गलत: ग्राउन्ड चेक छोड्दै किनभने 'यसले अन्तिम साइटमा काम गर्यो'। दायाँ: साइटमा ग्राउन्डिङ र ग्राउन्ड निरन्तरता प्रमाणित गर्नुहोस्; UL 2231-2 सुरक्षा यसमा निर्भर गर्दछ।

गलत: सम्पूर्ण भवनलाई एउटा RFID कार्ड दिनु। दायाँ: प्रति-प्रयोगकर्ता कार्डहरू त्यसैले OCPP लेनदेन लग बिलिङको लागि अर्थपूर्ण रहन्छ।

गलत: सञ्जाल विफलता मान्दै स्टेशनलाई ईंट बनाउँछ। दायाँ: ज्ञात कार्डहरू स्थानीय सूचीबाट चार्ज हुन्छन्, र लिङ्क फिर्ता हुँदा लेनदेनहरू अपलोड गर्नुहोस्।

उत्तर अमेरिकी स्थापनाकर्ता र फ्लीट्सबाट प्रतिक्रिया

डलास-फोर्ट वर्थ मेट्रोको एक विद्युतीय ठेकेदारले २०२५ मा तीनवटा बहु-पारिवारिक परियोजनाहरूमा ३० वटा स्टेशनहरू स्थापना गरे। उनी भन्छन् कि UL फाइलले उनको अनुमति वार्तालाप हप्तादेखि दिनमा छोटो पारेको छ, र उसको एउटै गुनासो भनेको १२ किलोग्राम युनिट सीढीमा दुई व्यक्तिको लिफ्ट हो — उनको टोलीले अब प्रत्येक महिनामा सहयोगी प्रयोग गर्दछ।

टोरन्टोको कन्डो बोर्डले भूमिगत ग्यारेजमा चारवटा स्टेशनहरू चलाउँछ। सम्पत्ति प्रबन्धकले प्रत्येक महिना प्रति-मालिक kWh रिपोर्टहरू निर्यात गर्दछ; एउटा ग्रिप एलसीडीको अङ्ग्रेजी-मात्र मेनु हो, जसलाई फ्र्यान्कोफोन मालिकले पहिलो महिनामा फ्ल्याग गर्यो।

शिकागोमा एक फ्लीट पर्यवेक्षकले आठ स्टेशनहरूमा रातभर १२ वटा काम भ्यान चार्ज गर्छन्। सत्रहरू एक इलिनोइस जाडो मार्फत विश्वसनीय भएको छ; हामीलाई उनको नोट थियो कि LED स्ट्रिप अँध्यारो लटमा क्लिपबोर्ड पढ्न पर्याप्त उज्यालो छ, जसलाई उसले एक विशेषताको रूपमा गणना गर्दछ, यद्यपि उसको रातको सिफ्ट चालकले यसलाई 'बिकन' भन्छन्।

अनुपालन प्रश्नहरू अमेरिकी खरीददारहरूले सोध्छन्

प्रश्न: यस स्टेशनको लागि UL सूचीबद्धको अर्थ के हो?

A: UL इन्जिनियरहरूले UL 2202 र UL 2231-2 मा पूर्ण एकाइको समीक्षा र परीक्षण गरे, र सूची कारखाना निगरानी अन्तर्गत रहन्छ।

प्रश्न: CE अमेरिकामा स्वीकृत छ, हैन?

A: होइन। CE एउटा EU-बजार घोषणा हो; अधिकार क्षेत्र भएका अमेरिकी अधिकारीहरूले UL जस्ता तेस्रो-पक्ष सूचीहरू खोज्छन्, र धेरै उपयोगिताहरूले तिनीहरूलाई छुटको लागि आवश्यक पर्दछ।

प्रश्न: NEC 625 के हो?

A: EV चार्जिङ उपकरण स्थापना - सर्किट साइजिङ, ग्राउन्डिङ, र डिस्कनेक्ट आवश्यकताहरू समावेश गर्ने राष्ट्रिय विद्युतीय कोड लेख।

प्रश्न: स्थापना अनुमति चाहिन्छ?

A: धेरै जसो यूएस र क्यानाडाली क्षेत्राधिकारहरूमा, हो, र UL सूची भनेको निरीक्षकले नेमप्लेटमा हेर्न चाहेको कुरा हो।

प्रश्न: के यसले अमेरिकी बजार EV चार्ज गर्नेछ?

A: हो, यसले तपाइँको बजारको लागि कन्फिगर गरिएको कनेक्टर भेरियन्टको साथ 32A सम्म 240V एकल चरण प्रदान गर्दछ।

प्रश्न: के उपयोगिता छूटहरू लागू हुन्छन्?

A: धेरै अमेरिकी उपयोगिताहरूले UL-सूचीबद्ध उपकरणहरूमा सर्त छूटहरू; आफ्नो स्थानीय उपयोगिताको कार्यक्रम सूची जाँच गर्नुहोस्।

प्रश्न: यदि पार्किङ क्षेत्रमा इन्टरनेट छैन भने के हुन्छ?

A: स्टेशनले स्थानीय प्रमाणीकरण सूची राख्छ र लेनदेनहरू भण्डार गर्दछ, लिङ्क उपलब्ध हुँदा तिनीहरूलाई अपलोड गर्दछ।

प्रश्न: व्यावसायिक बिलिङले कसरी काम गर्छ?

A: RFID कार्डहरूले OCPP ब्याकइन्डमा खाताहरूमा नक्सा गर्छ, जसले सत्रहरूलाई इनभ्वाइस वा आवंटन रिपोर्टहरूमा परिणत गर्छ।
