अपार्टमेन्ट र कार्यस्थलहरूको लागि 3.5kW OCPP स्मार्ट AC EV चार्जिङ स्टेशन

OCPP स्टेशनले सादा वालबक्समा के थप्छ

एक चार्जिङ पोइन्ट जसले तपाईंलाई कसले शुल्क लगायो भनेर बताउन सक्दैन, सेवा होइन, लागत केन्द्र। अपार्टमेन्ट र कार्यस्थलहरूका लागि AMPPAL 3.5kW OCPP स्मार्ट AC EV चार्जिङ स्टेसन (Model AF-AC-3.5-L/B-A-M-4-SD-P) एउटा कारणले अवस्थित छ: कुनै भवन, कम्पनी वा समुदायलाई केबलमा नभइकन धेरै प्रयोगकर्ताहरूलाई चार्ज गर्न दिनु।

RFID अगाडिको ढोका हो। प्रति निवासी वा कर्मचारी कार्ड जारी गर्नुहोस्, र स्टेशनले ब्याकइन्ड, वा यसको स्थानीय सूची, पहिचान गर्ने कार्डहरूको लागि मात्र ऊर्जा दिन्छ। यसको पछाडि OCPP 1.6j छ, खुला प्रोटोकल जसले स्टेशनलाई तपाइँको मनपर्ने चार्जिङ प्रबन्धन प्रणालीमा जडान गर्दछ, त्यसैले लेनदेनहरू, शुल्कहरू, र त्रुटि रिपोर्टहरू एउटै ड्यासबोर्डमा प्रवाहित हुन्छन्।

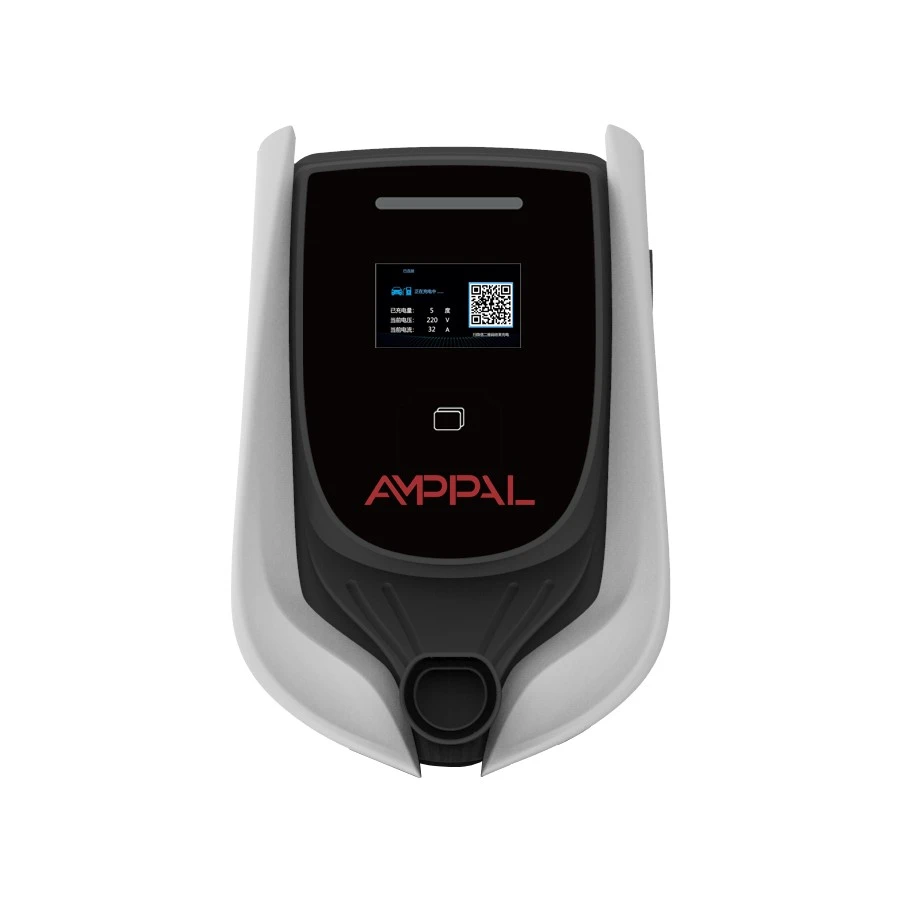

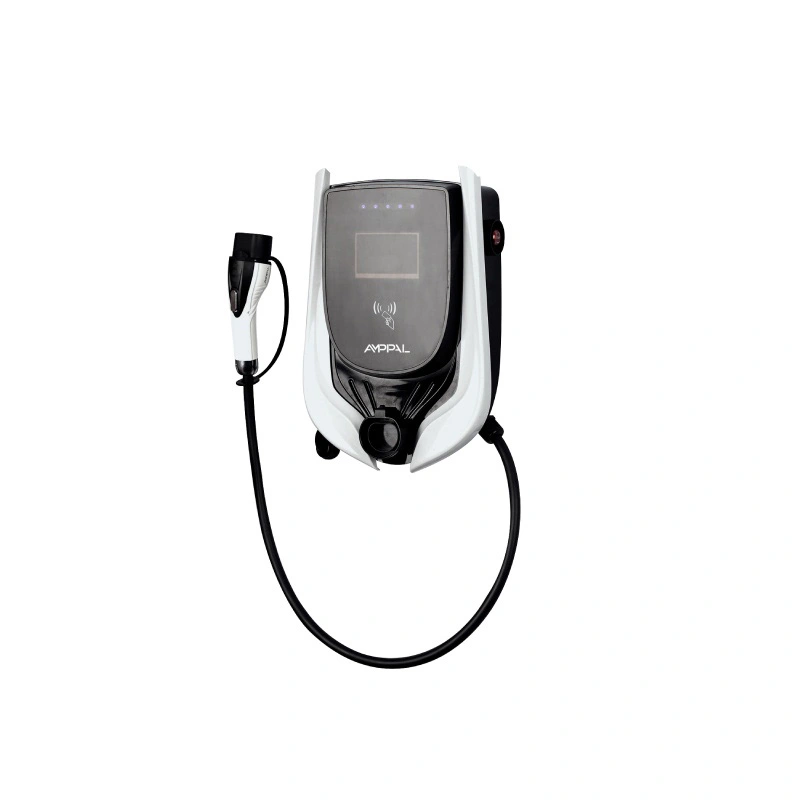

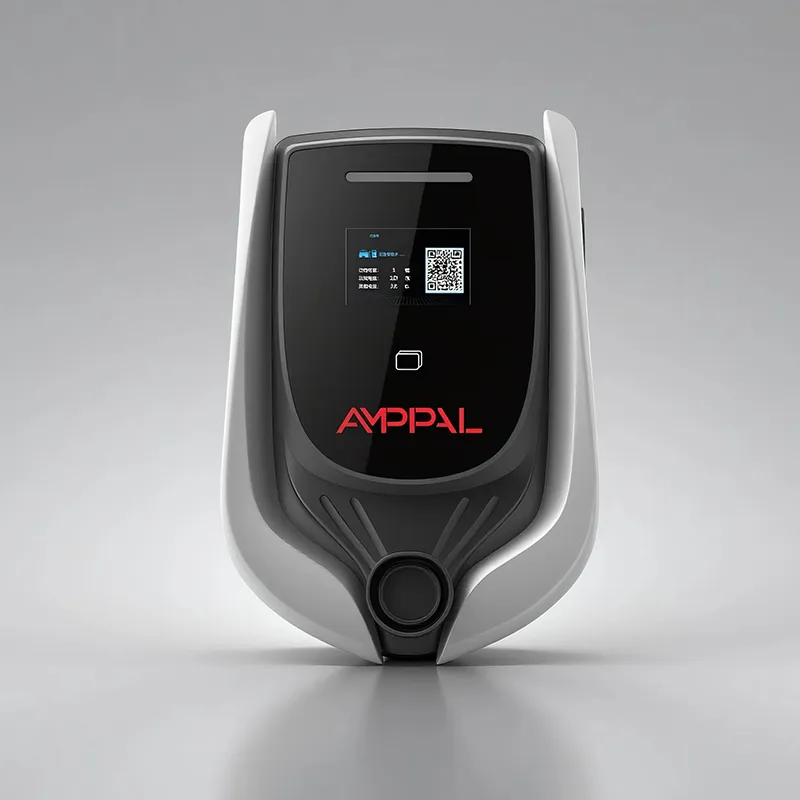

यो कुनै गृह ग्याजेट होइन जुन सिम स्लट प्राप्त गर्न भयो। यो 454 × 306 × 147 मिमी कमर्शियल-ग्रेड इकाई हो जसमा 4.3 इन्च LCD, LED स्थिति स्ट्रिप, र चार कनेक्टिभिटी विकल्पहरू छन्, साझा कार पार्कमा बस्न र टाढाबाट प्रशासित गर्नका लागि निर्मित।

पाँच कारणहरू सम्पत्ति प्रबन्धकहरू नेटवर्क गरिएको स्टेशन छनौट गर्नुहोस्

प्रति-प्रयोगकर्ता जवाफदेहिता: प्रत्येक सत्र कार्ड आईडी, सुरु समय, अन्त्य समय, र kWh संग रेकर्ड गरिएको छ, त्यसैले मासिक आवंटन रिपोर्ट आफैले लेख्छ।

ट्यारिफ लचिलोपन: ब्याकइन्डले बासिन्दाहरू, आगन्तुकहरू, र कर्मचारीहरूका लागि फरक दरहरू सेट गर्दछ — वा पहिलो दुई घण्टाको लागि केही पनि शुल्क लाग्दैन।

रिमोट कन्ट्रोल: हराएको कार्ड लक गर्नुहोस्, स्टेशन पज गर्नुहोस्, वा हार्डवेयरलाई नछोइकन नयाँ मूल्यहरू पुश गर्नुहोस्।

साझा पार्किङमा निष्पक्षता: कसले पहिले प्लग इन गर्यो भन्ने बारे थप तर्कहरू छैनन्; प्रणाली सबै टाइमस्ट्याम्प।

Future-proofing: किनभने यसले OCPP 1.6j बोल्छ, तपाईले हार्डवेयर प्रतिस्थापन नगरी पछि व्यवस्थापन प्लेटफर्महरू स्विच गर्न सक्नुहुन्छ।

प्राविधिक विनिर्देशहरू

जहाँ एक 3.5kW नेटवर्क स्टेशन वित्तीय अर्थ बनाउँछ

अपार्टमेन्ट ब्लकहरू जहाँ १०-३० जना बासिन्दाहरूले पार्किङ बेसमेन्ट साझा गर्छन् र प्रत्येकले आफ्नै बिल चाहन्छन्।

नियोक्ताको लागि लागत रिकभरीको साथ, लाभको रूपमा कर्मचारी चार्ज गर्ने अफिस भवनहरू।

EV पार्किङको विज्ञापन गर्ने र कोठाको बिलमा शुल्क थप्ने साना होटल र गेस्टहाउसहरू।

Gated समुदायहरू जहाँ व्यवस्थापन बोर्ड मालिकहरू र आगन्तुकहरूको लागि नियन्त्रित पहुँच चाहन्छ।

हल्का व्यावसायिक यार्डहरू जहाँ केही भ्यानहरू रातभर चार्ज हुन्छन् र फ्लीट प्रबन्धकलाई प्रति भ्यान खपत डेटा चाहिन्छ।

कसरी स्टेशन वार्ता, बिल, र अफलाइन काम राख्छ

एउटा कार्ड ट्याप गर्नुहोस्, र स्टेशनले प्राधिकरणको लागि ब्याकइन्ड सोध्छ। अनलाइन, जवाफ एक वा दुई सेकेन्डमा फिर्ता आउँछ; LCD ले कार्डको नाम देखाउँछ र LED स्ट्रिप नीलो हुन्छ, त्यसपछि कनेक्टर बलियो हुन्छ। जब सत्र समाप्त हुन्छ, स्टेशनले लेनदेन रेकर्ड गर्दछ र यसलाई OCPP 1.6j मा अपलोड गर्दछ, जहाँ ब्याकइन्डले यसलाई बिल लाइनमा रूपान्तरण गर्दछ।

चार लिङ्कहरू उपलब्ध छन् किनभने कुनै दुई साइटहरू समान छैनन्। इथरनेट एक संरचित नेटवर्क संग निश्चित स्थापनाहरु सूट; 4G ले बेसमेन्टहरू र रिमोट लटहरू बिना केबलहरू कभर गर्दछ; वाइफाइले रेट्रोफिट्स सस्तो बनाउँछ; RS485 बाह्य मिटर वा साइट नियन्त्रकमा जडान हुन्छ। सबै चार साझा OCPP स्ट्याक, त्यसैले ड्यासबोर्ड लिङ्क जस्तोसुकै समान देखिन्छ।

नेटवर्किङको बारेमा इमानदार भाग: जडानहरू असफल। त्यसैले स्टेशनले स्थानीय प्राधिकरण सूची राख्छ, ज्ञात कार्डहरू अफलाइन स्वीकार गर्दछ, स्थानीय रूपमा लेनदेनहरू भण्डारण गर्दछ, र लिङ्क फर्काउँदा ब्याकइन्डमा धकेल्छ। डेड राउटरको मतलब कहिले पनि डेड चार्जिङ सत्र होइन - यसको मतलब ढिलो कागजी कार्य हो।

UL 2202 र UL 2231-2: प्रमाणपत्रहरूले के कभर गर्दछ

UL 2202 ले चार्जिङ प्रणालीलाई समेट्छ: निर्माण, विद्युतीय सुरक्षा, र पूर्ण EV आपूर्ति उपकरणको आगो जोखिम।

UL 2231-2 ले कर्मचारी सुरक्षा प्रणालीलाई कभर गर्दछ, सर्किटरी जसले प्रयोगकर्तालाई प्लग-इन र चार्ज गर्दा विद्युतीय झटका विरुद्ध सुरक्षा दिन्छ।

दुबै प्रमाणपत्रहरू एकाईमा सूचीबद्ध छन् र UL अनलाइन डाइरेक्टरीमा प्रमाणिकरण योग्य छन्, जसरी अमेरिकी परियोजना इन्जिनियरहरूले दावीहरू जाँच गर्छन्।

OCPP 1.6j कन्फर्मेन्स हाम्रो कारखानामा प्रत्येक फर्मवेयर रिलीज जहाज अघि परीक्षण ब्याकइन्ड विरुद्ध मान्य हुन्छ।

IP54 र 40dB शोर सीमा उत्पादन नमूनाहरूमा मापन गरिन्छ, र परिणामहरू एकाइको परीक्षण रेकर्डमा राखिन्छ।

प्रत्येक स्टेशनले सिरियल-नम्बर रेकर्डहरूको साथ लाइनमा हिपोट र इन्सुलेशन प्रतिरोध परीक्षणहरू पनि पास गर्दछ।

AMPPAL कारखाना भित्र: आठ उत्पादन चरणहरू

यी स्टेशनहरू झेजियाङ क्याम्पसमा निर्माण गरिएका छन् जसले NEOM ग्रीन हाइड्रोजन साइट जस्ता परियोजनाहरू आपूर्ति गर्ने AC र DC लाइनहरूसँगै २०२४ मा १० लाखभन्दा बढी चार्जिङ युनिटहरू उपलब्ध गराएको थियो।

1. पाना स्टील TRUMPF लेजर उपकरणमा काटिएको छ र CNC प्रेस ब्रेकहरूमा बनाइएको छ।

2. एन्क्लोजरहरू पाउडर लेपित छन् र IP54 ग्यास्केटहरू लगाइएका छन्।

3. मुख्य र सञ्चार बोर्डहरू एसएमटी-एसेम्बल र रिफ्लो-सोल्डर गरिएका छन्।

4. LCD, LED स्ट्रिप, र RFID रिडर माउन्ट र क्यालिब्रेट गरिएको छ।

5. फर्मवेयर जान्छ, त्यसपछि यो एकाइ पास हुनु अघि हाम्रो परीक्षण ब्याकइन्डमा जाँच गर्न बनाइन्छ।

6. इथरनेट, 4G, WiFi, र RS485 पोर्टहरू एक-एक गरी प्रयोग गरिन्छ।

7. हिपट्स, इन्सुलेशन जाँचहरू, र धेरै-घण्टा संचालित बर्न-इन फलो।

8. अन्तिम दृश्य निरीक्षण र कार्टन प्याकिङ लाइन बन्द।

तपाईंको साइटमा दायाँ स्टेशन मिलाउँदै

पार्किङ ढाँचाबाट सुरु गर्नुहोस्, पावर नम्बर होइन। यदि सवारी साधनहरू छ घण्टा वा सोभन्दा बढी पार्किङ गर्छन् भने — रातभरका बासिन्दाहरू, दिनभरका कर्मचारीहरू, होटेलका पाहुनाहरू — ३.५ किलोवाट पर्याप्त हुन्छ र साइटको कुल लोड कम राख्छ। ४० kWh को कारले चार घण्टामा 14 kWh को गति हासिल गर्छ; धेरैजसो कम्युटहरूको लागि, त्यो दिनभरको ड्राइभिङ हो।

यो स्टेशन तीन अवस्थाको लागि गलत उपकरण हो। राजमार्ग-शैलीको टर्नओभर चार्जिङलाई एसी होइन, डीसी चाहिन्छ। साइटहरू जहाँ प्रत्येक स्टलले 7kW वा 11kW डेलिभर गर्नुपर्छ यो OCPP परिवारमा ठूला इकाइहरूमा जानुपर्छ। र एक साइट जसले कसैलाई कहिल्यै बिल गर्दैन, कहिल्यै, एक गूंगा वालबक्स द्वारा राम्रोसँग सेवा गरिन्छ - किन ड्यासबोर्डको लागि तपाईंले नखोल्नु हुन्छ?

कनेक्टिभिटी छनोट मानिसहरूले अपेक्षा गरेभन्दा बढी महत्त्वपूर्ण छ। यदि पार्किङ क्षेत्रमा नेटवर्क ड्रप छैन र बेसमेन्ट सिग्नल कमजोर छ भने, तपाईले अर्डर गर्नु अघि इथरनेट वा 4G एन्टेना स्थितिको लागि योजना बनाउनुहोस्, पछि होइन। हाम्रा इन्जिनियरहरूलाई तपाईंको साइट लेआउट बताउनुहोस् र हामी लिङ्क सिफारिस गर्नेछौं।

तपाईको चार्जिङ नेटवर्कको लागि किन AMPPAL

अर्डरहरू 15-20 कार्य दिनहरूमा पठाइन्छ। प्रत्येक त्रैमासिकमा युनिटहरू थप्ने अपरेटरहरूले पुनरावर्ती उत्पादन स्लटहरू आरक्षित गर्न सक्छन्।

घेरामा OEM ब्रान्डिङ, LCD बुट स्क्रिन, र RFID कार्ड कलाकृति पनि।

OCPP 1.6j खुला र दस्तावेज गरिएको छ; हामी तपाइँको छनौट गरिएको व्यवस्थापन प्लेटफर्मको लागि एकीकरण चेकलिस्ट प्रदान गर्दछौं।

UL 2202 र UL 2231-2 प्रमाणपत्रहरू फाइलमा छन् र तपाइँको परियोजना सल्लाहकारहरूसँग साझेदारी गरिएको छ।

हामी 200+ चार्जिङ स्टेशनहरू आफैं चलाउँछौं, त्यसैले तपाईंको समर्थन टिकटहरूको जवाफ दिने व्यक्तिहरूले पनि चार्जरहरू सञ्चालन गर्छन्।

ढुवानी, प्याकेजिङ्ग, र आयात कागजातहरू

प्रत्येक स्टेशनले भित्ता कोष्ठक, RFID स्टार्टर कार्डहरू, र म्यानुअल सहित 12 किलोग्रामको कुल वजनको 58 × 42 × 30 सेन्टिमिटर नजिकको फोम-क्रेडल कार्टनमा जहाजहरू पठाउँछन्। कार्टन कुना-ड्रप मूल्याङ्कन गरिएको छ र UL-सूचीबद्ध मोडेल नम्बरको लागि लेबल गरिएको छ।

प्रति प्यालेट 24-30 स्टेशनहरू समुद्री फ्रेट प्यालेटाइज गर्दछ; 40HQ कन्टेनरले लगभग 300 इकाइहरू बोक्छ। 7kW र 11kW भेरियन्टहरूसँग मिश्रित लोडहरू दायरा निर्माण गर्ने वितरकहरूका लागि नियमित छन्।

हामी EXW, FOB Ningbo, वा CIF उद्धृत गर्छौं र व्यावसायिक इनभ्वाइस, प्याकिङ सूची, उत्पत्तिको प्रमाणपत्र, र UL प्रमाणपत्र तपाईंको भन्सार ब्रोकर वा खरिदकर्ताले अनुरोध गर्नेछन्।

समर्थन, फर्मवेयर अपडेटहरू, र स्पेयर पार्ट्स

स्टेसनमा दुई वर्षको वारेन्टी र यसको आन्तरिक मोड्युलहरू निर्माण दोषहरू विरुद्ध।

फर्मवेयर अपडेटहरू ब्याकइन्ड मार्फत टाढाबाट धकेलिन्छन्; धेरै परिवर्तनहरूको लागि कुनै साइट भ्रमण आवश्यक छैन।

स्पेयर पार्ट्स — RFID रिडरहरू, LCD प्यानलहरू, पावर बोर्डहरू — वारेन्टी केसहरूको लागि 3-5 कार्य दिन भित्र पठाउनुहोस्।

रिमोट डायग्नोस्टिक्सले स्टेशनको OCPP स्थिति पढ्छ र कलमा तपाईंसँग लग गर्दछ, जसले ट्रक रोल बिना धेरै समस्याहरू समाधान गर्दछ।

यस परिवारका लागि स्पेयरहरू मोडेलले उत्पादन छोडेपछि पाँच वर्षसम्म उपलब्ध रहन्छन् — यदि तपाईं लामो अवधिको लागि भवनमा तार जडान गर्दै हुनुहुन्छ भने सान्दर्भिक।

गलत बनाम दायाँ: साझा स्टेशन सञ्चालन गर्दै

गलत: स्टेशन माउन्ट गर्दै जहाँ सीधा घामले LCD लाई दिउँसो हिर्काउँछ। दायाँ: छायादार वा उत्तर-मुखी स्थितिले स्क्रिन पढ्न योग्य र बक्सलाई चिसो राख्छ।

गलत: 4G सिमलाई महिनाको मध्यमा डाटा समाप्त हुन दिँदै। दायाँ: ब्याकइन्डमा कम-डेटा अलर्ट, ईथरनेटलाई फलब्याक लिङ्कको रूपमा।

गलत: एउटा साझा कार्ड पूरै तल्लामा हस्तान्तरण गर्ने र बिल हातले विभाजित गर्ने। दायाँ: प्रति प्रयोगकर्ता एक कार्ड त्यसैले लेनदेन रेकर्ड बिल हो।

गलत: नेटवर्क आउटेज मान्दा चार्ज बन्द हुन्छ। दायाँ: ज्ञात कार्डहरू अझै पनि स्थानीय सूचीबाट काम गर्छन्; लिङ्क फिर्ता हुँदा लेनदेन अपलोड।

गलत: कनेक्टर केबललाई बे फ्लोरमा तान्दै। दायाँ: केबल हुक वा होल्डर, र पर्याप्त ढिलो ताकि ड्राइभरहरूले केबल कहिल्यै तान्दैनन्।

सम्पत्ति प्रबन्धक अनुभव

क्वालालम्पुरको 240-इकाइ अपार्टमेन्टको व्यवस्थापन समितिले एड-हक चार्जिङको बारेमा दुई वर्षको बासिन्दाको गुनासो पछि 2025 मा छवटा स्टेशनहरू स्थापना गर्यो। कोषाध्यक्षले अब प्रत्येक महिना प्रति-निवासी kWh रिपोर्ट निर्यात गर्दछ; उनको एउटा गुनासो यो हो कि बेसमेन्ट वाइफाइ सिग्नल सुरुमा कमजोर थियो, र समितिले सबै छ इकाइहरू बसोबास गर्नु अघि एक इथरनेट ड्रप चलाउनु परेको थियो।

दुबईमा एक कार्यालय जग्गा मालिकले 120 कर्मचारीहरूको लागि स्टेशनहरू फिट गरे र कर्मचारी र आगन्तुकहरूको लागि फरक शुल्कहरू सेट गरे। हराएको कार्ड जस्ता सुविधाहरू कर्मचारीहरू सेकेन्डमा ड्यासबोर्डबाट मार्न सकिन्छ; तिनीहरूले नोट गरे कि LCD इन्टरफेस अंग्रेजी-मात्र हो, जुन तिनीहरूले स्वीकार गर्छन् तर स्थानीयकृत गर्न चाहन्छन्।

वारसाका एक होटल मालिकले अतिथिहरूको लागि दुई इकाइहरू चलाउँछन् र कोठाको फोलियो मार्फत बिलहरू चार्ज गर्छन्। उनले अफलाइन व्यवहारको प्रशंसा गरे जब भवनको इन्टरनेट प्रदायकसँग दुई-दिनको आउटेज थियो - अतिथिहरू अझै पनि चार्ज हुन्छन्, र लेनदेन पछि ब्याकएन्डमा देखा पर्यो। उसले केवल RFID स्टार्टर सेटमा थप कार्डहरू समावेश गर्न चाहन्छ।

साइट अपरेटरहरूबाट प्रश्नहरू

प्रश्न: इन्टरनेट बन्द छ भने स्टेशनले काम गर्न बन्द गर्छ?

A: होइन। ज्ञात कार्डहरूले स्थानीय सूचीबाट शुल्क लिन्छ, र जडान फिर्ता हुँदा लेनदेनहरू भण्डारण र अपलोड गरिन्छ।

Q: कुन चार्जिङ प्रबन्धन प्लेटफर्महरू यसमा काम गर्छन्?

A: OCPP 1.6j बोल्ने कुनै पनि प्लेटफर्म; हामी तपाईंलाई एकीकरण चेकलिस्ट दिन्छौं र पहिलो जडानमा मद्दत गर्छौं।

प्रश्न: बासिन्दाहरूलाई कसरी बिल प्राप्त हुन्छ?

A: प्रत्येक कार्ड ब्याकइन्डमा खातामा नक्सा गर्दछ, जसले सत्रहरूलाई इनभ्वाइस वा आवंटन रिपोर्टहरूमा परिणत गर्दछ।

प्रश्न: विभिन्न प्रयोगकर्ताहरूले फरक मूल्य तिर्न सक्छन्?

A: हो। शुल्कहरू ब्याकइन्डमा प्रति कार्ड समूह कन्फिगर गरिएको छ, प्रति स्टेशन होइन।

प्रश्न: हराएको वा चोरी भएको कार्डमा के हुन्छ?

A: यसलाई ब्याकइन्डमा रोक्नुहोस्; ब्लक अर्को जडानमा स्टेशनको स्थानीय सूचीमा सिङ्क्रोनाइज गर्दछ।

Q: अफलाइन सूचीले कतिवटा कार्डहरू राख्न सक्छ?

A: स्थानीय प्राधिकरण सूचीले सयौं कार्ड आईडीहरू भण्डार गर्दछ, जसले कुनै पनि यथार्थपरक भवनलाई समेट्छ।

प्रश्न: के एक अपार्टमेन्ट भवनको लागि 3.5kW पर्याप्त छ?

A: रातभरको निवासी चार्जको लागि, हो; दिनको समयमा आगन्तुकहरूले पर्खनु पर्ने हुन सक्छ, त्यसैले धेरै साइटहरू एक वा दुई उच्च-शक्ति एकाइहरूमा मिसिन्छन्।

Q: साधारण RFID wallbox बाट के फरक छ?

A: OCPP 1.6j एकीकरण, लेनदेन रेकर्ड, रिमोट कन्फिगरेसन, र बहु-प्लेटफर्म स्वतन्त्रता - एक साधारण बक्समा यी मध्ये कुनै पनि छैन।
