आवासीय ग्यारेजहरूको लागि 7kW कम्प्याक्ट वालबक्स AC EV चार्जर

तपाईको चार्जर स्थायी हुनु पर्दैन

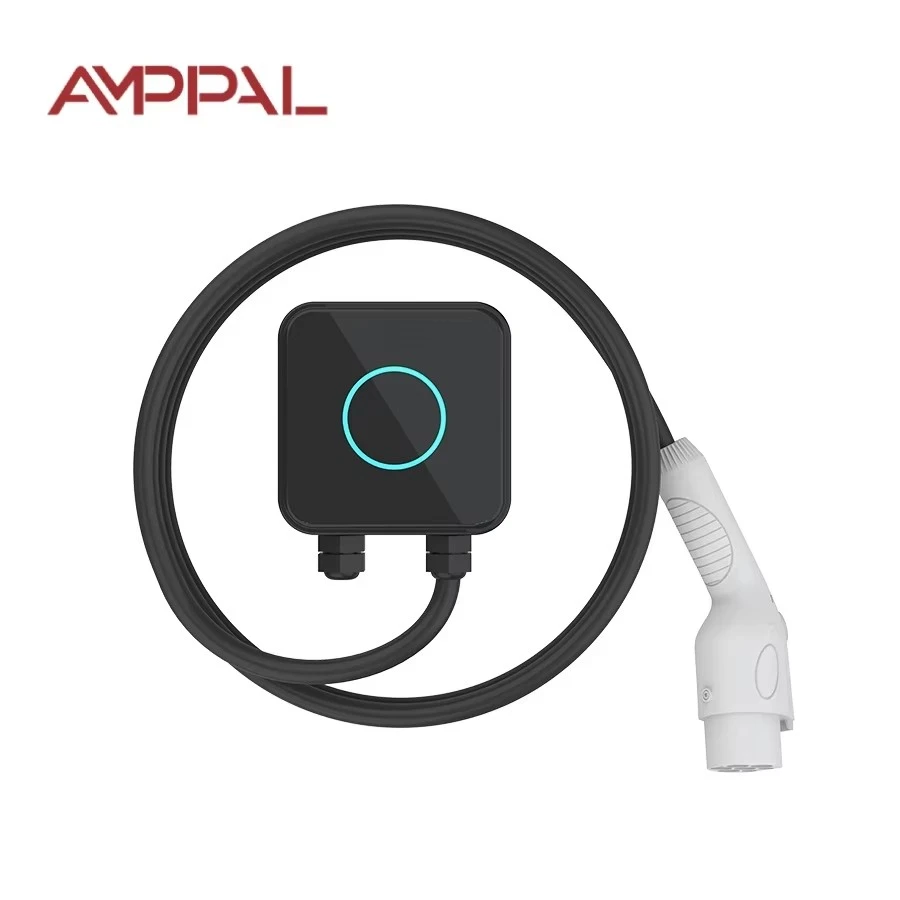

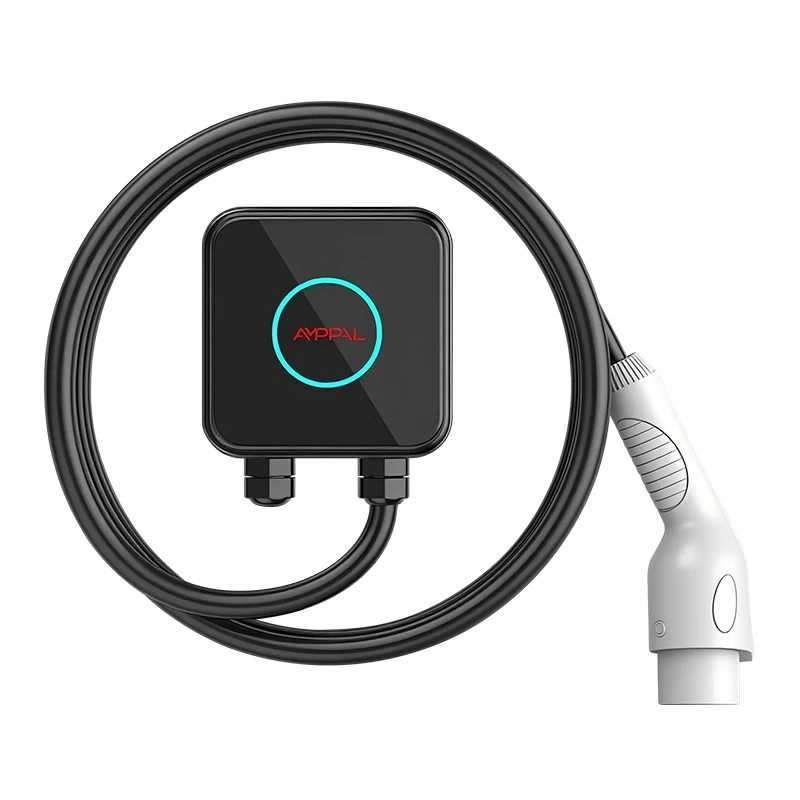

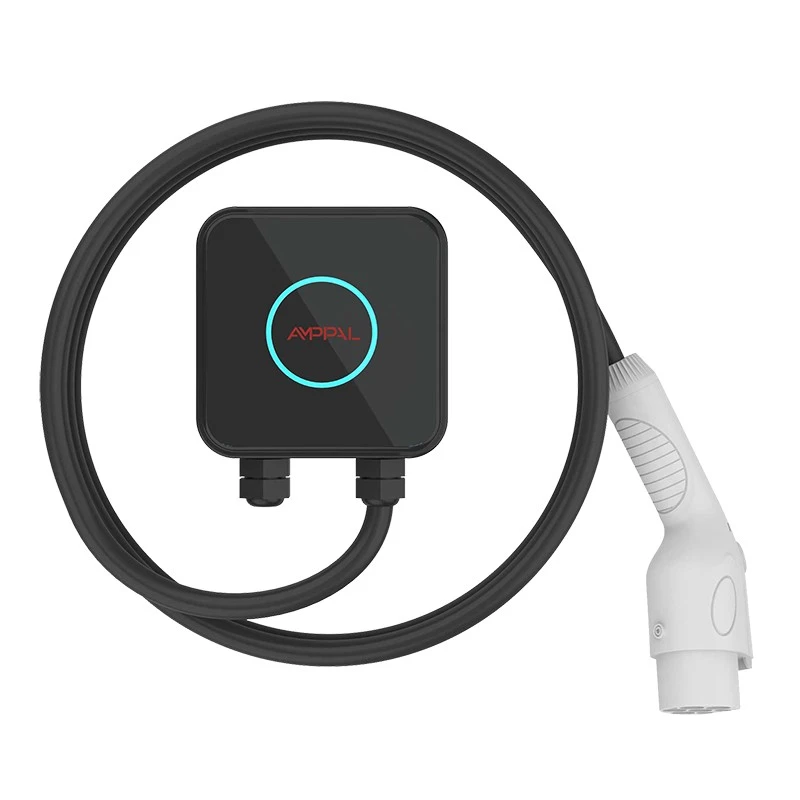

AMPPAL 7kW कम्प्याक्ट चार्जर हो जुन तपाईंले शुक्रबार दिउँसो पर्खालबाट खोल्न सक्नुहुन्छ र सोमबारसम्म नयाँ शहरमा चलाउन सक्नुहुन्छ।

धेरैजसो EV मालिकहरूले पर्खाल बक्सलाई फर्निचरको रूपमा व्यवहार गर्छन् - तल बोल्ट गरिएको, केबल भित्र, घरको भाग। यदि तपाइँ भाडामा लिनुहुन्छ, जागिर परिवर्तन गर्नुहुन्छ, वा दोस्रो सम्पत्तिमा गर्मीहरू खर्च गर्नुहुन्छ भने, त्यो स्थायित्व दायित्व बन्छ।

यो एकाइ लगभग 1 किलोग्राम वजन र चार स्क्रू संग फिक्स। स्थापना रद्द गर्नुहोस्, 5m केबल बेर्नुहोस्, र यो स्पेयर टायरको छेउमा ट्रंकमा सवार हुन्छ।

पुस्तक आकारको शरीरबाट पूर्ण 32A चार्ज

230V मा सात किलोवाटको अर्थ 32A - एक सामान्य EV मा लगभग 30 किमी प्रति घण्टा दायरा, वा 40 kWh ब्याट्री लगभग छ घण्टामा रिफिल हुन्छ।

शरीर अझै 150 x 150 x 65 मिमी छ। चाल: AC चार्जिङको बक्स भित्र कुनै ट्रान्सफर्मर छैन; रूपान्तरण कार मा रहन्छ। त्यसैले पावर रेटिङ बढ्दा स्टेशन सानो रहन्छ।

थर्मल व्यवस्थापन हाम्रो 3.5kW संस्करण भन्दा फरक छ - 7kW ले थर्मोप्लास्टिक UL94 V-0 खोल भित्र सिल गरिएको एल्युमिनियम हीटसिंक कोर चलाउँछ, र लोड परीक्षणले 35C परिवेशमा 60C भन्दा तल सतह राख्छ।

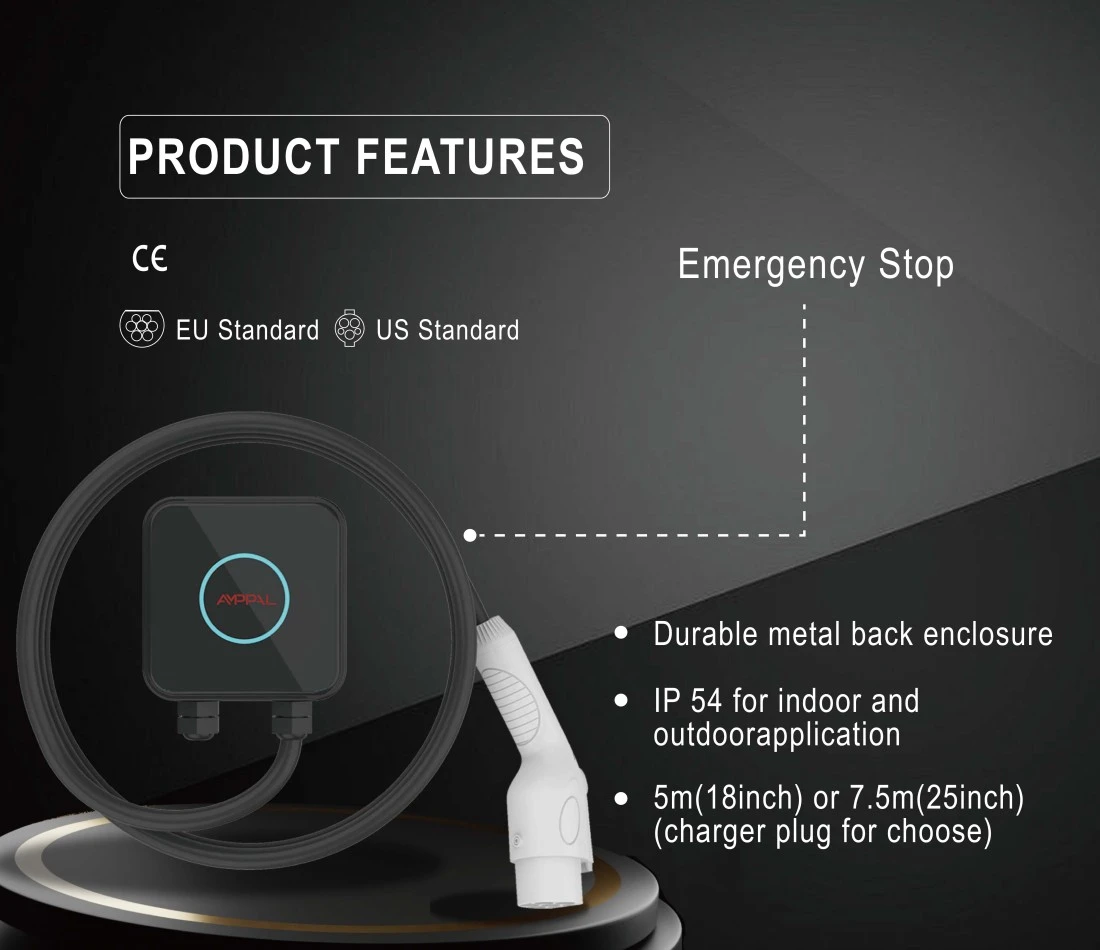

IP54 ले रेन स्प्लास र धुलोलाई बाहिर राख्छ, र कन्फर्मल-कोटेड कन्ट्रोल बोर्डले तातो नभएको ग्यारेजमा कन्डेन्सेसनलाई बचाउँछ।

32A रिले र फ्युज्ड सप्लाई पथलाई निरन्तर ड्युटीको लागि मूल्याङ्कन गरिएको छ, त्यसैले बाकसले कुनै अप्ठ्यारो यात्रा बिना नै रातभरको आठ-घण्टा सत्रहरू चलाउँछ।

कसरी द्रुत-माउन्ट प्रणाली काम गर्दछ

पछाडिको प्लेट एक पटक पर्खालमा बोल्ट; चार्जरको बडी त्यसमा सर्छ र दुईवटा क्याप्टिभ स्क्रूसँग लक हुन्छ। अनलक गर्न मानक हेक्स कुञ्जी लिन्छ, लगभग तीन मिनेट कुल।

विद्युतीय रूपमा, तपाईंलाई A वा B RCD प्रकारको साथ समर्पित 32A सर्किट चाहिन्छ। हामी आपूर्ति केबलको लागि आकारको केबल ग्रंथिहरू पठाउँछौं, त्यसैले एउटै घेराले कडा-तार जडानहरू ह्यान्डल गर्दछ।

साँच्चै अस्थायी सेटअपहरूको लागि - एक सिजनको लागि भाडाको घर, एक कार्यशाला - एक इलेक्ट्रीशियनले 32A सकेटमा पर्खालको छेउमा तार गर्न सक्छ र एकाइले आफ्नै आपूर्ति नेतृत्व मार्फत प्लग इन गर्न सक्छ। स्थानीय नियमहरू पुष्टि गर्नुहोस्; केही देशहरूले यसलाई प्रतिबन्धित गर्छन्।

चार्जिङ साइड एक निश्चित 5m केबल हो। कार पोर्ट फरक हुन्छ, त्यसैले अर्डर गर्दा तपाईंको गाडीसँग मिलाउन टाइप 2, टाइप 1 वा GB/T छान्नुहोस्।

प्राविधिक विनिर्देशहरू

भाडामा लिनेहरू, क्याम्परहरू र दोस्रो घरहरू: कसलाई धेरै फाइदा हुन्छ

१) भाडामा लिनेहरू जो प्रत्येक १-३ वर्षमा सर्छन् - चार्जर भाडामा सर्छ, घरधनीको पर्खालमा होइन। २) ग्रीष्मकालीन कुटीर वा स्की च्यालेटका मालिकहरू जसले दुई चार्जरहरू किन्न अस्वीकार गर्छन्। 3) EV ड्राइभरहरू जो आफन्तको घरमा हप्ता बिताउँछन् र वास्तविक रातभर चार्ज गर्न चाहन्छन्। 4) ओभरल्याण्डरहरू र क्याम्परहरू EV टाँस्दै, क्याम्पसाइट हुकअपहरूमा चार्ज गर्दै। 5) ट्रेड शो र ग्राहक साइटहरूमा चार्जरहरू डेमो गर्ने व्यापारीहरू र पुनर्विक्रेताहरू।

यी प्रयोगकर्ताहरू मध्ये प्रत्येकले एउटै समस्याको सामना गर्दछ: एक निश्चित चार्जर तपाईंले छोडेको क्षण बर्बाद हुन्छ। कम्प्याक्टले त्यो निश्चित लागतलाई पोर्टेबलमा रूपान्तरण गर्दछ।

सन्दर्भको लागि, दुई इकाइहरू प्लस केबलहरू मानक 60-लिटर डफेलमा फिट हुन्छन् - एउटा विवरण जुन महत्त्वपूर्ण हुन्छ जब एक पुनर्विक्रेता डेमो स्टकको साथ ट्रेड शोमा उडान गर्दछ।

हटाउन सकिने बनाम फिक्स्ड स्थापना: ट्रेड-अफ

हामी दुबै स्थिर-मात्र स्टेशनहरू र यो हटाउन सकिने स्टेशनहरू बेच्छौं, त्यसैले हामी सम्झौताको बारेमा इमानदार बनौं।

स्थायी चार्जर अझ सफा छ: देखिने स्क्रूहरू छैनन्, अर्को ठाउँमा पुन: तारहरू छैनन्, सामान्यतया लामो केबल। यदि तपाईं आफ्नो घरको स्वामित्वमा हुनुहुन्छ र पाँच वर्षसम्म बस्नुहुनेछ भने, एक निश्चित इकाई खरिद गर्नु राम्रो हो।

कम्प्याक्टले पोर्टेबिलिटीको लागि थोरै सफापनको व्यापार गर्दछ। यसको वास्तविक डाउनसाइडहरू: तपाईंले प्रत्येक नयाँ साइटमा 32A सर्किटको व्यवस्था गर्नुपर्छ, र 5m केबल ठूला एकाइहरूमा फेला परेको 7-8m भन्दा छोटो छ।

यदि तपाईंले कहिल्यै सार्न योजना बनाउनुभएको छैन भने, तपाईंले प्रयोग नगर्ने द्रुत-रिलीज सुविधाको लागि तपाईंले सानो प्रिमियम तिर्दै हुनुहुन्छ। त्यो इमानदार गणित हो।

मानक, परीक्षण र अनुपालन

CE चिन्ह लगाइएको; मोड 3 AC चार्जिङको लागि IEC 61851-1:2017 मा परीक्षण गरियो।

UL94 V-0 ज्वाला-retardant आवास; उही केस परिवार हाम्रो फ्लीट एकाइहरूमा प्रयोग गरिन्छ।

100% उत्पादन परीक्षण: पृथ्वी निरन्तरता, 500V DC इन्सुलेशन, 1.5kV डाइलेक्ट्रिक प्रतिरोध।

प्रकार परीक्षणमा 96-घण्टा नुन स्प्रे र 500,000-साइकल रिले सहनशीलता रन समावेश छ।

अनुमोदित आपूर्तिकर्ताहरूबाट सम्पर्ककर्ताहरू, वर्तमान सेन्सरहरू र MCU लागि ब्याच प्रमाणपत्रहरू।

कारखाना प्रमाणपत्रहरू: CE, TUV, CB, UL - रोलिङ तालिकामा बाह्य अधिसूचित निकायहरू द्वारा लेखा परीक्षण।

SMT लाइन देखि ढुवानी कार्टन सम्म

हाम्रो Yueqing प्लान्ट (Zhejiang) मा निर्माण अनुक्रम चल्छ:

1) स्वचालित अप्टिकल निरीक्षण संग एसएमटी विधानसभा।

2) कन्फर्मल कोटिंग लगाइयो र निको भयो।

3) Heatsink कोर र रिले स्ट्याक खोल मा भेला।

4) 5 मिटर केबल टर्क-नियन्त्रित ग्रंथिहरू मार्फत जडान गरियो।

5) 32A मा सिमुलेटेड-वाहन कार्यात्मक परीक्षण।

6) उच्च-भाँडो र पृथ्वी-निरन्तरता परीक्षण।

7) सीरियल लेजर मार्किंग र अन्तिम दृश्य जाँच।

8) माउन्टिंग प्लेट, हेक्स कुञ्जी र म्यानुअलको साथ कार्टन प्याक, साथै प्रति ब्याच 24-घण्टा बर्न-इन नमूना।

प्लान्टमा एसी र डीसी लाइनहरू छुट्टाछुट्टै चल्छन्; ठूला स्टेशनहरूको लागि शीट मेटल FANUC (Shanghai) र TRUMPF (जर्मनी) साझेदारहरूसँग निर्मित रोबोट लाइनहरूबाट आउँछ। वार्षिक क्षमता एक मिलियन एकाइ भन्दा बढी छ।

के 7kW तपाईंको ड्राइभिङको लागि सही गति हो?

सात किलोवाटले क्लासिक ओभरनाइट ढाँचालाई कभर गर्दछ: प्रति घण्टा 30 किमी दायरा, आठ घण्टा पार्क गरिएको बराबर 240 किमी थपियो। यसले अधिकांश यात्रुहरू र लामो दूरीको भाडा यात्राहरूलाई पनि सन्तुष्ट पार्छ।

यदि तपाइँ कुनै अन्य चार्ज बिना दैनिक 250 किलोमिटर भन्दा बढी ड्राइभ गर्नुहुन्छ भने यो सही उत्पादन होइन, वा यदि तपाइँको कारले 3-फेज 11kW स्वीकार गर्दछ र तपाइँको घरमा 3-फेज वायरिङ छ - तब 11kW स्टेशनले तपाइँलाई राम्रो सेवा दिन्छ।

र यो 10 kWh ब्याट्री भएको प्लग-इन हाइब्रिडको लागि ओभरकिल हो; 3.5kW कम्प्याक्टले त्यो रातभर भर्नेछ र किन्नको लागि कम खर्च हुनेछ।

तपाईले कारखानाबाट के पाउनु हुन्छ जुन अरूले छोड्छन्

प्रत्यक्ष निर्माता: Zhejiang Anfu नयाँ ऊर्जा प्रविधि कं, लिमिटेड, 2014 स्थापना गरिएको, 260+ कर्मचारीहरु संग राष्ट्रिय स्तरको विशेष उद्यम।

मानक नेतृत्व समय 15-20 काम दिन; 3-5 कार्य दिनहरूमा हावा पठाइएको नमूनाहरू।

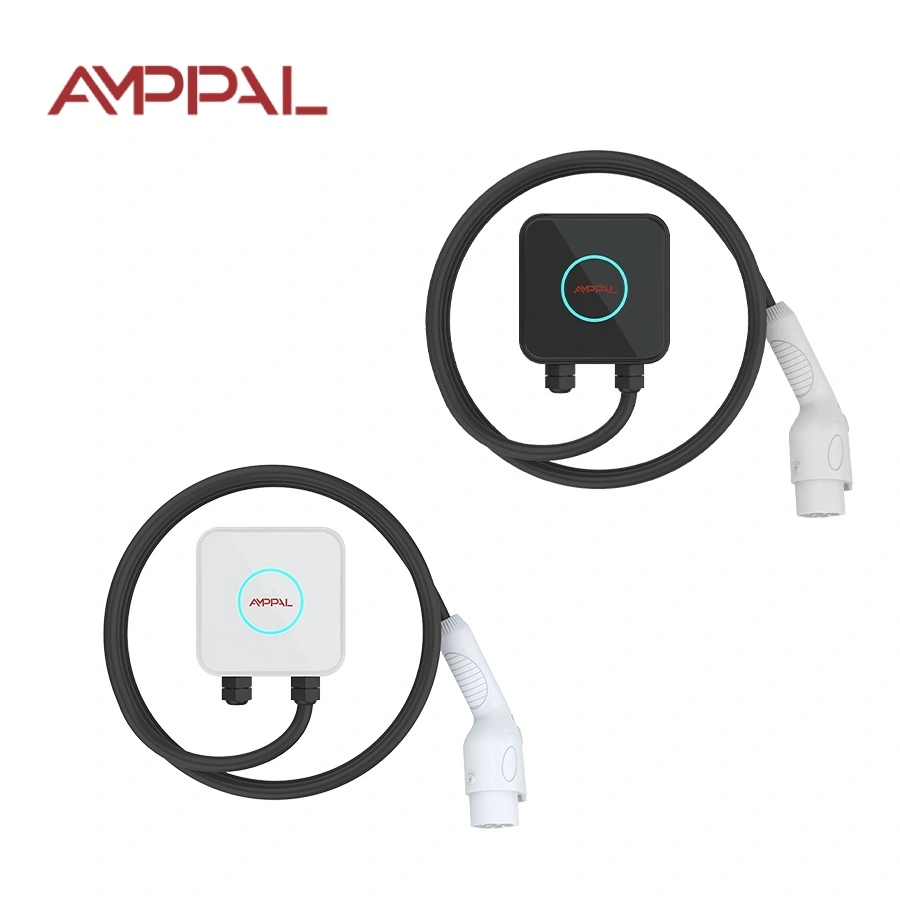

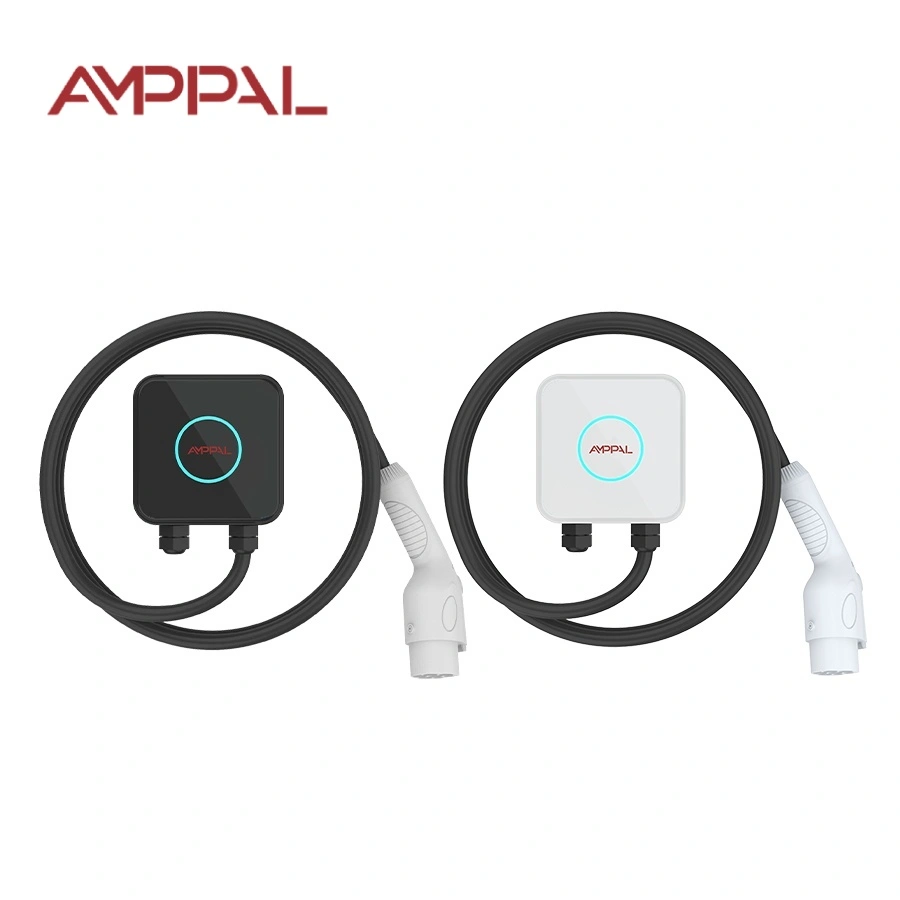

१०० इकाइहरूबाट OEM विकल्पहरू: लोगो, केबल लम्बाइ, प्लग मानक (टाइप १/टाइप २/जीबी/टी), केस रङ।

निर्यात कागजी कार्य पूरा भयो: CE घोषणा, IEC 61851-1 परीक्षण रिपोर्ट, कारखाना निरीक्षण प्रमाणपत्र।

40+ देशहरूमा ट्र्याक रेकर्ड; सन्दर्भ साझेदारहरू NEOM (साउदी अरेबिया) र सिम डार्बी (मलेशिया) समावेश छन्।

1 इकाई को परीक्षण MOQ; 50 र 500 एकाइहरूमा मूल्य निर्धारण स्तरहरू।

बक्स, वजन र भाडा विकल्प

ढुवानी दफ़्ती 210 x 210 x 120 mm माउन्टिङ प्लेट र उपकरणहरूसँग लगभग 1.7 kg छ। ५० युनिटको प्यालेटको तौल ९० किलोभन्दा कम हुन्छ, त्यसैले साना अर्डरका लागि हवाई भाडा पूर्वनिर्धारित हुन्छ - सामान्यतया ५-७ दिन घर-घर युरोप।

समुद्री भाडा: 50 कार्टनको 24 संकुचन-रेप गरिएको प्यालेटहरूमा प्रति 20-फिट कन्टेनर लगभग 1,200 एकाइहरू।

सर्तहरू: FOB Ningbo वा शंघाई, EXW वा CIF। कागजी कार्यमा व्यावसायिक इनभ्वाइस, प्याकिङ सूची, CE घोषणा र उत्पत्तिको प्रमाणपत्र समावेश छ; L/C र D/P स्वीकार गरियो।

वारेन्टी, स्पेयर र सेवा प्रतिक्रिया

निर्माण दोष मा 2-वर्ष वारेन्टी; श्रम र फिर्ता ढुवानी प्रति मामला सहमत।

स्पेयरहरू - रिले, कन्ट्रोल बोर्ड, केबल, माउन्टिङ प्लेट - 7 कार्य दिन भित्र पठाइन्छ।

एक व्यापार दिन भित्र इन्जिनियर प्रतिक्रिया संग फोटो वा भिडियो दोष निदान।

प्रयोगकर्ता मर्मत: भेन्टहरू सफा गर्नुहोस्, केबल म्यान जाँच गर्नुहोस्, स्थापना भएको एक महिना पछि स्क्रूहरू पुन: कस्नुहोस्।

जर्मनी, फ्रान्स र युएईमा स्थानीय साझेदारहरूसँग डीलर सेवा सम्झौता।

चार्जर सार्दा के गर्ने र नगर्ने

गलत: आपूर्ति केबललाई बाहिर निकाल्ने र एकाइलाई भिजेको प्याक गर्ने। दायाँ: ब्रेकर बन्द गर्नुहोस्, ग्रन्थीहरू सुकाउनुहोस्, केबल खुकुलो कुण्डल गर्नुहोस्, बक्सलाई ट्रंकमा सीधा राख्नुहोस्।

गलत: विद्युत्कर्मीले सर्किट जाँच नगरी नयाँ ठेगानामा पुन: स्थापना गर्दै। दायाँ: प्लेट खोल्नु अघि स्थानीय इलेक्ट्रिशियनसँग 32A क्षमता र RCD प्रकार प्रमाणित गर्नुहोस्।

गलत: चार्जिङ केबलद्वारा एकाइ बोक्ने। दायाँ: यसलाई शरीरबाट लिफ्ट गर्नुहोस् - केबल हालको लागि मूल्याङ्कन गरिएको छ, सामान ह्यान्डलिंग होइन।

गलत: अस्थायी साइटमा भुइँमा झुन्डिएको टाइप 2 बन्दुक छोड्दै। दायाँ: पर्खाल होल्स्टर प्रयोग गर्नुहोस्, वा होल्स्टर अवस्थित छैन भने बन्दुक झोलामा राख्नुहोस्।

गलत: गन्तव्यमा कुनै पनि 230V सकेट मान्नु हुनेछ। दायाँ: वास्तविक 32A-सक्षम सर्किटको लागि जाँच गर्नुहोस्; 13A सकेटले सत्रलाई ट्रिप वा थ्रोटल गर्नेछ।

चल चार्जरको साथ मालिकको अनुभव

डब्लिनमा भाडामा लिने सफ्टवेयर इन्जिनियर औसतमा प्रत्येक 18 महिनामा सर्छ। उसले माउन्टिङ किटलाई थैलीमा राख्छ र भन्छ कि अब 'एक लंच ब्रेक' लिन्छ: ब्रेकर अफ, चार स्क्रू, कारमा बक्स, नयाँ फ्ल्याटमा पुन: स्थापना गर्नुहोस्। उसको पकड: 5m केबल डबल खाडीको टाढाको लागि कडा छ, त्यसैले उसले नाक-इन पार्क गर्छ।

भ्यानकुभरका एक जोडीले आफ्नो अपार्टमेन्टको लागि एउटा कम्प्याक्ट र एक लेकसाइड केबिनलाई चार घण्टा टाढा राख्छन्, दोस्रो पछाडिको प्लेट किन्छन् ताकि भित्ता हार्डवेयर दुवै साइटहरूमा रहन्छ। तिनीहरूले फेला पारेको क्याच: केबिनमा, 7kW ले 32A सर्किटलाई अधिकतम बनाउँछ, त्यसैले वाटर हीटर र चार्जर सँगै चल्न सक्दैनन् - तिनीहरू रातभर चार्ज गर्ने समय तालिका बनाउँछन्।

अष्ट्रेलियाका एक ओभरल्याण्डरले क्याम्पसाइट 32A हुकअपबाट शुल्क लिन्छ र रिपोर्ट गर्दछ कि इकाई ट्रंकमा 4,000 किलोमिटर ग्राभेल सडकहरू बाँचेको छ। सानो नोट: द्रुत-सुरु कार्ड अंग्रेजी मात्र हो, र उसले बक्समा फ्रान्सेली/स्पेनिश संस्करण चाहन्छ।

प्रश्नहरू भाडामा लिनेहरूले धेरै सोध्छन्

प्रश्न: के मलाई यो स्थापना गर्न घर मालिकको अनुमति चाहिन्छ?

A: पछाडिको प्लेटले चारवटा सानो स्क्रू प्वाल छोड्छ, त्यसैले पहिले सोध्नुहोस्; धेरैजसो घरधनीहरूले यसलाई स्वीकार गर्छन् किनभने हटाउने काम सफा छ।

प्रश्न: के म साँच्चै यसलाई आफै सार्न सक्छु?

A: स्थापना रद्द गर्नु DIY-सुरक्षित छ, तर प्रत्येक पुन: स्थापनालाई सर्किट प्रमाणित गर्न इलेक्ट्रीशियन चाहिन्छ।

प्रश्न: के यो ग्रानी केबल भन्दा छिटो चार्ज हुनेछ?

A: हो - 8A घरेलु केबल चार्ज भन्दा लगभग तीन गुणा छिटो।

प्रश्न: यदि मेरो अर्को घरमा एकल-फेज 16A मात्र छ भने के हुन्छ?

A: एकाइले त्यहाँ 3.7kW मा अनुकूलन र चार्ज गर्दछ।

Q: मैले कुन प्लग अर्डर गर्नुपर्छ?

A: युरोपेली कारहरूको लागि टाइप 2, धेरैजसो जापानी र अमेरिकी मोडेलहरूको लागि टाइप 1, चिनियाँ-बजारका गाडीहरूको लागि GB/T।

प्रश्न: ट्रंक यात्राको लागि आवास पर्याप्त कठिन छ?

A: सिल गरिएको हीटसिंक कोरको साथ UL94 V-0 शेल फ्लीट-प्रोभेन छ; सम्भव भएमा यसलाई मूल कार्टनमा प्याक गर्नुहोस्।

प्रश्न: यदि मैले हेक्स कुञ्जी गुमाए भने के हुन्छ?

A: यो कहीं पनि बेचेको मानक आकार हो; हामी बक्समा स्पेयर पनि समावेश गर्दछौं।

प्रश्न: सामान्य EV मा पूर्ण चार्ज कति समय हुन्छ?

A: 40 kWh को ब्याट्री 7kW मा लगभग 5.5-6 घण्टामा 10% देखि 100% सम्म जान्छ।

प्रश्न: एक इकाईले दुई कार चार्ज गर्न सक्छ?

A: छैन - प्रति एकाइ एकल कनेक्टर; यदि तपाईंलाई दुई खाडीहरू चाहिन्छ भने दोस्रो कम्प्याक्ट थप्नुहोस्।
