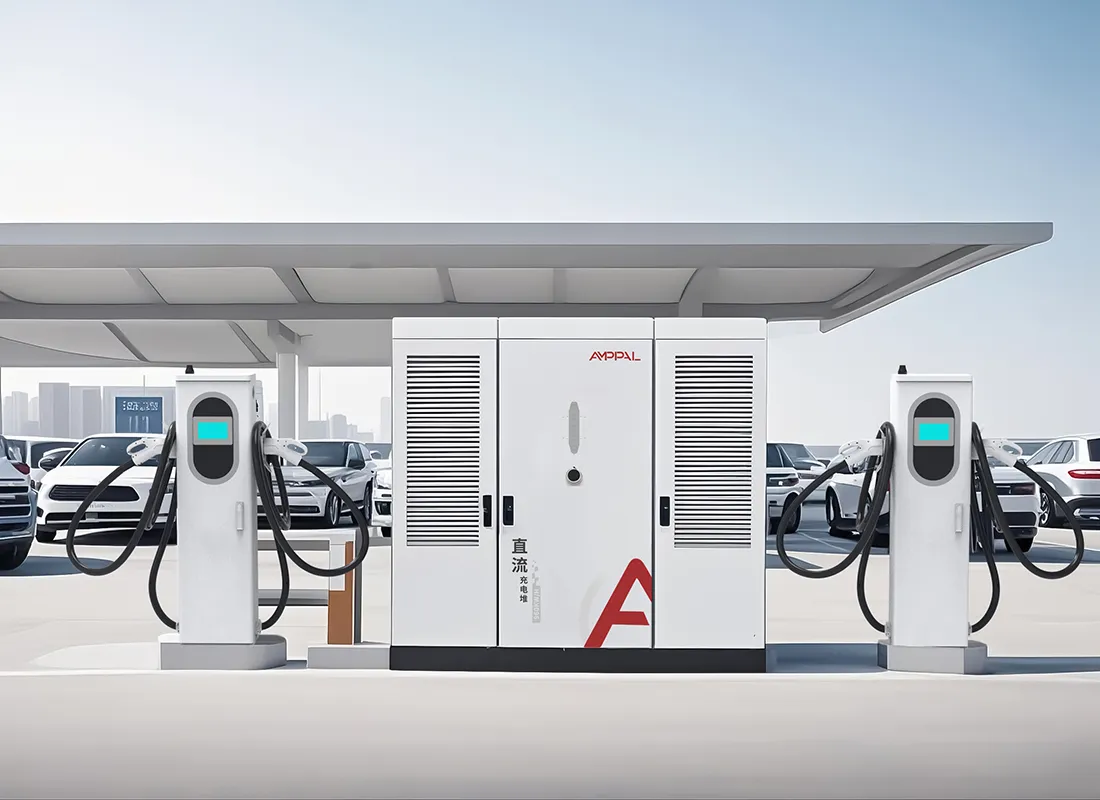

600kW तरल-कुल्ड अल्ट्रा-फास्ट EV चार्जिङ प्रणाली हेभी-ड्युटी फ्लीटहरूको लागि

AF-DC-600 के हो र यसले के संकेत गर्छ

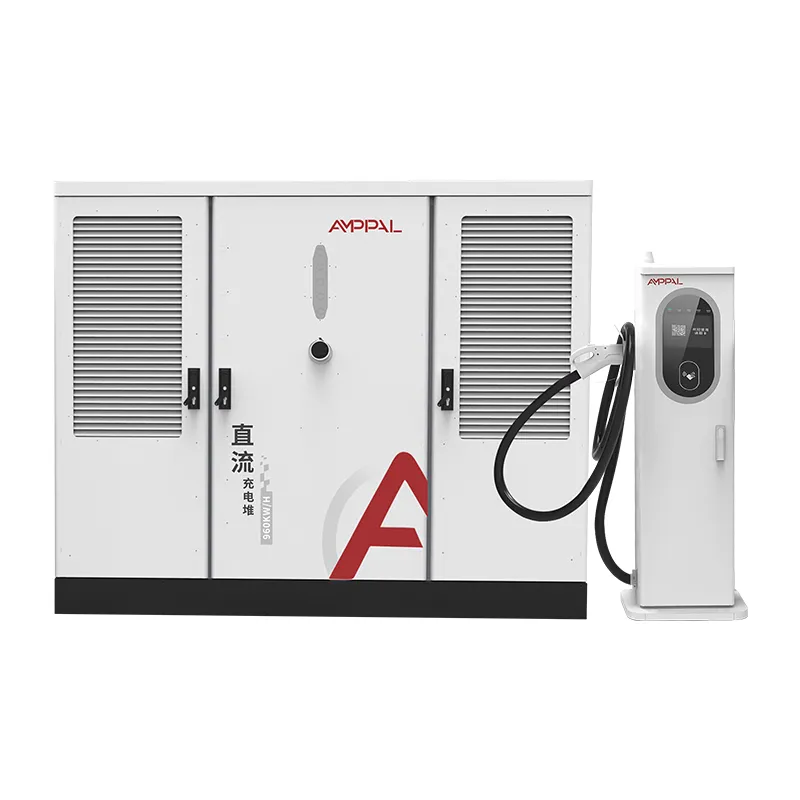

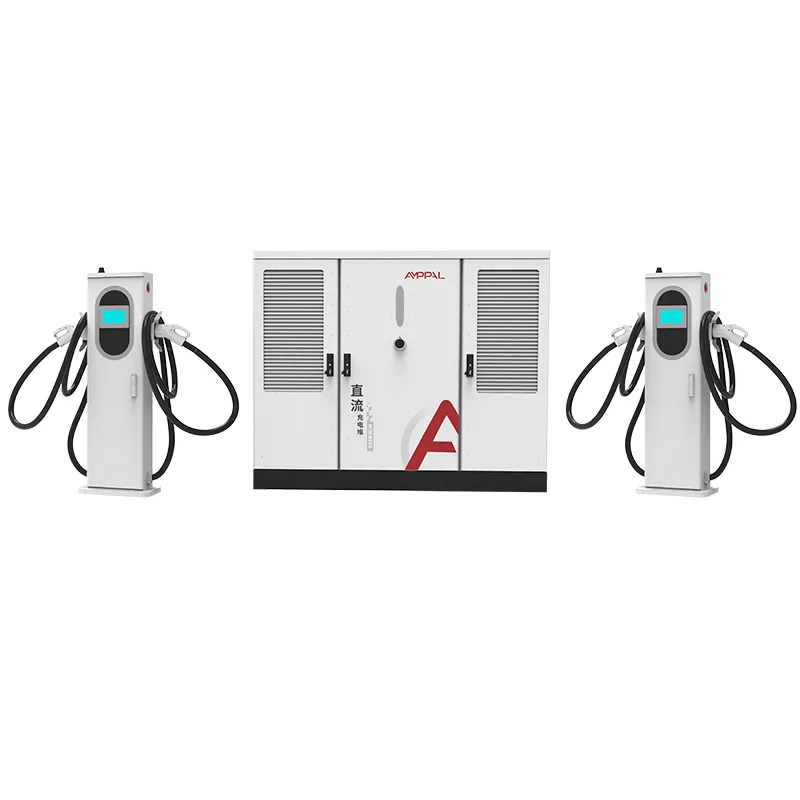

AF-DC-600 एक 600kW तरल-कुल्ड चार्जिङ स्ट्याक हो जुन उद्योग आजको दिशामा नभई जहाँ गइरहेको छ त्यहाँ मिलाउनको लागि बनाइएको छ। यसको 600A तरल-कुल्ड टर्मिनलहरूले कनेक्टर ज्यामितिलाई पछ्याउँछन् जुन AMPPAL आफैंले क्यान्टन फेयरमा अप्रिल 2025 मा प्रस्ताव गरेको थियो, यो प्रस्तावले अन्तर्राष्ट्रिय इलेक्ट्रोटेक्निकल आयोग (IEC) विज्ञहरूको ध्यानाकर्षण गराएको थियो।

एक मानक 60kW भन्दा 600kW मा बढी महत्त्वपूर्ण छ। कुनै पनि निर्माताले ठूलो पावर मोड्युल निर्माण गर्न सक्छ; वास्तविक प्रश्न यो हो कि चालकको हातमा प्लग आज पनि 2030 मा तपाईंको उत्तराधिकारीले निर्माण गर्ने स्टेशनमा फिट हुनेछ।

यो स्ट्याक ठोस परिणाम हो: एक 600kW पावर पूल, 600A तरल बन्दूक, OCPP 1.6/2.0 टेलिमेट्री, र कनेक्टर विकासको एक दशक बाँच्न डिजाइन गरिएको इन्टरफेस।

प्रस्तावमा अधिकांश विक्रेताहरूले छोड्ने भौतिक तहलाई समेट्छ: कूलेन्ट फिटिङ्स र कन्ट्याक्ट लेआउट जसले निर्माता A को बन्दुकले निर्माता B बाट स्टेशनसँग मिल्छ कि गर्दैन भन्ने निर्णय गर्छ। त्यो तह बिना, प्रत्येक 600A डिप्लोइमेन्टले आफ्नो ब्रान्डले मात्र सेवा दिन सक्ने टापु बन्ने जोखिम हुन्छ।

किन मानक-लेड इन्जिनियरिङ् मा 600kW मा महत्त्वपूर्ण छ

इन्टरफेस दीर्घायु: तरल-कुल्ड कनेक्टरले AMPPAL मानक प्रस्तावलाई पछ्याउँछ, त्यसैले अब खरिद गरिएको हार्डवेयर मानक परिपक्व भएपछि उपयुक्त रहन्छ।

600A प्रत्येक टर्मिनलबाट निरन्तर आउटपुट, सिल गरिएको कूलेन्ट लूप होल्डिङ केबल र बन्दुक ४५ डिग्री सेल्सियसभन्दा कम।

600kW पूल क्षमताले चार 150kW-वर्ग सत्रहरू वा एउटा पूर्ण-वर्तमान ट्रक चार्ज गर्दछ; अनुसूचक दुवै सन्तुलन।

94.5% शिखर दक्षता र 480kW मोडेलको समान S2-क्लास क्याबिनेटमा IP54 सुरक्षा, स्पेयरहरू र प्रशिक्षणलाई सरल बनाउँदै।

प्रत्येक टर्मिनलमा पूर्ण प्रोटोकल कभरेज — CCS1, CCS2, GB/T, CHAdeMO, NACS — त्यसैले एउटा स्ट्याकले मिश्रित बजारलाई समेट्छ।

OCPP 1.6/2.0 रिमोट डायग्नोस्टिक्सको साथ, डेटा मोडेल पहिले नै अन्तरक्रियायोग्य भएकोले सरल बनाइयो।

कम रिट्रोफिट जोखिम: जब मानक अन्तिम हुन्छ, प्रस्तावमा निर्मित स्टेशनहरूलाई फर्मवेयर अद्यावधिकहरू चाहिन्छ, नयाँ बन्दुक वा प्याड पुन: कार्य होइन।

प्राविधिक विनिर्देशहरू

कसलाई आज 600kW चाहिन्छ (र को चाँडै छ)

भारी शुल्क कोरिडोर स्टेशनहरू जहाँ 800V ट्रक र बसहरू अप्रत्याशित अन्तरालहरूमा आइपुग्छन्।

क्षेत्रीय हबहरू जसले दोस्रो ट्रान्सफर्मर थप नगरी 150kW औसतमा चारवटा कारहरू सेवा गर्नुपर्छ।

40-90 मिनेट लन्च टाइम चार्ज गर्ने विद्युतीय लामो दुरीका ट्रकहरूका लागि डिपोहरू।

पोर्ट र रसद यार्डहरू तिनीहरूको फ्लीटको लागि 600A तरल जडानहरूमा मानकीकरण गर्दै।

राष्ट्रिय कोरिडोर पाइलटहरूले IEC-पङ्क्तिबद्ध तरल-कूलिंग इन्टरफेस अपनाउने देशहरूमा।

कसरी स्ट्याक र मानक सँगै काम गर्दछ

AF-DC-600 ले S2 परिवारको बाँकी भाग जस्तै वास्तुकला चलाउँछ: AC380V±15% इनपुट, एउटा DC बसमा 600kW पावर मोड्युल पूल, र 600A तरल-कुल्ड टर्मिनलहरू सिल गरिएको कूलेन्ट लूपहरू। अनुसूचकले प्रत्येक टर्मिनललाई यसको अनुरोध गरिएको हालको पूल सीमासम्म प्रदान गर्दछ।

इन्टरफेसको काम कनेक्टरमा महत्त्वपूर्ण हुन्छ, जहाँ मानक प्रस्तावले सम्पर्क लेआउट, कूलेन्ट फिटिङ ज्यामिति र बन्दुक र गाडी बीचको ह्यान्डशेक अनुक्रम परिभाषित गर्दछ। त्यो भाग हो जसले 2026 ट्रकलाई 2031 स्टेशनमा प्लग गर्न दिन्छ र अझै पनि सफासँग कुराकानी गर्न दिन्छ। प्रत्येक टर्मिनल हालको ह्यान्डशेक संशोधनको साथ जहाजहरू, र बन्दुक फर्मवेयरले बाँकी स्ट्याक जस्तै OCPP मा अद्यावधिक गर्दछ।

टेलिमेट्रीले पावर कन्ट्रोलको रूपमा उही OCPP च्यानल चलाउँछ, त्यसैले ब्याकइन्डले कूलेन्टको तापक्रम, कनेक्टर चक्र र मोड्युल स्वास्थ्य प्रति टर्मिनल देख्छ — IEC कार्यसमूहले मानकलाई परिष्कृत गर्न प्रयोग गरिरहेको डेटा।

प्रमाणपत्रहरू बाहिर: AMPPAL मानक प्रस्ताव

पूर्ण CE/TUV/CB/CCC/UL प्रमाणपत्र सेटको साथ AF-DC-600 जहाजहरू, र तरल कनेक्टर प्रस्तावित इन्टरफेस अन्तर्गत छुट्टै प्रमाणित गरिएको छ।

प्रत्येक क्याबिनेटले 1000VDC मा इन्सुलेशन प्रतिरोध परीक्षण र ग्राउन्ड कन्टिन्युटी चेक क्लियर गर्दछ।

600kW पोखरीमा मोड्युल ब्यालेन्स फ्याक्ट्री लोड बैंकमा दुई-दिनको पूर्ण-लोड बर्न-इनमा मान्य हुन्छ।

बन्दुक सहनशीलताले 20,000-साइकल नमूना परीक्षण कोरिडोर ड्यूटी पूर्वानुमान आकारको पालना गर्दछ।

IP54 (IEC 60529) मा प्रवेश सुरक्षा र सर्ज इम्युनिटी (IEC 61000-4-5) प्रत्येक ब्याचको लागि पुष्टि गरिएको छ।

ब्याच परीक्षण रिपोर्टहरू एकाइसँग पठाइन्छ, बर्न-इनबाट कनेक्टर लग सहित।

AF-DC-600 पछाडि आठ चरणहरू

S2-वर्गको घेराको लागि पाना स्टील TRUMPF लेजरहरूमा काटिएको छ, त्यसपछि CNC-बनाईन्छ।

क्याबिनेटले पाउडर लेपित आउटडोर फिनिश पाउँछ।

मिल्दो मोड्युल सेटहरू समर्पित DC असेंबली लाइनबाट बाहिर आउँछन्।

600A तरल बन्दुकहरू सफा बेन्चमा भेला हुन्छन्, र कूलेन्टलाई त्यो स्टेशनमा बन्द गरिएको छ।

बसबार र हार्नेसहरू टर्क-नियन्त्रित छन्; शीतलक लूप दबाब-परीक्षण गरिएको छ।

FANUC रोबोटहरूले मोड्युल प्लेसमेन्ट ह्यान्डल गर्छन्।

इकाई फर्मवेयरले भरिएको छ, र OCPP प्रोफाइल तपाईंको ब्याकइन्डको लागि सेट गरिएको छ।

दुई दिनको बर्न-इन र 14-बिन्दु जाँच पछि मात्र मन्त्रिपरिषद् क्र्याट हुन्छ।

प्रारम्भिक ग्रहणकर्ता वा द्रुत अनुयायी: तपाईं को हुनुहुन्छ?

यदि तपाइँ एक दशकको लागि निर्माण गर्दै हुनुहुन्छ भने AF-DC-600 किन्नुहोस्: कोरिडोर, ट्रक फ्लीट्स, वा राष्ट्रिय नेटवर्क जसले 600A तरल इन्टरफेसहरूमा मानकीकरण गर्नेछ। प्रारम्भिक-मानक हार्डवेयरलाई IEC सिफारिस फर्महरू बनाउँदा, र मुख्यधाराको माग आउन अघि नै कनेक्टर आपूर्तिमा लक गर्ने कोरिडोर नेटवर्कहरूले पनि पुन: प्राप्तिको आवश्यकता पर्दैन।

तपाईंको सत्रहरू प्रायः 250A-वर्ग हुँदा यसलाई छोड्नुहोस्: 600kW पूल र 600A बन्दुकहरूको लागत जागिरको आवश्यकताभन्दा बढी हुन्छ, र 240kW वा 360kW स्ट्याकले उही राजस्व कमाउँछ। ग्रिड जडानले 600kW लाई टिकाउन नसकेमा यसलाई पनि छोड्नुहोस्, किनभने स्ट्याक यसको मूल्याङ्कन भन्दा तल निष्क्रिय हुनेछ।

यदि तपाईं छिटो-अनुयायी प्रकार हुनुहुन्छ भने, अन्तिम IEC कागजातहरूको लागि पर्खनु सुरक्षित छ - तर AF-DC-600 ले पहिले नै AMPPAL प्रस्तावित ज्यामिति पठाइसकेको छ, त्यसैले पर्खाइले मुख्य रूपमा कागज किन्छ, हार्डवेयर परिवर्तनहरू होइन।

मानक मा आवाज संग एक आपूर्तिकर्ता छनोट

AMPPAL ले अप्रिल 2025 मा क्यान्टन फेयरमा लिक्विड-कूल्ड इन्टरफेस प्रस्ताव प्रस्तुत गर्‍यो र ग्लोबल लिक्विड-कूलिंग मानक कुराकानीको मुख्य योगदानकर्ता हो।

साउदी अरबमा NEOM को हरियो हाइड्रोजन परियोजनाले यही उत्पादन लाइनबाट 500 तरल-कुल्ड एकाइहरू लिएको थियो।

स्टक निर्माणहरू 15-20 कार्य दिनहरूमा प्लान्ट छोड्छन्, र न्यूनतम अर्डर एक स्ट्याक हो।

AMPPAL को आफ्नै नेटवर्कमा 200+ स्टेशनहरूले ईन्जिनियरिङ् टोलीलाई कनेक्टर पहिरनमा फिल्ड डेटा दिन्छ।

EXW, FOB Ningbo वा CIF मूल्य निर्धारण नामक इन्जिनियर संग जो कमीशन मार्फत रहन्छ।

S2-क्लास ढुवानी: क्रेट, बोल्ट र कागजातहरू

AF-DC-600 क्याबिनेट 1850 x 1850 x 1000mm जहाजहरू प्रबलित प्लाईवुड क्रेटमा, प्रत्येक 600A तरल टर्मिनलको साथ फोम-लाइन, कूलेन्ट-सिल गरिएको बक्समा।

प्रति 40-फिट कन्टेनरमा दुई टर्मिनल लोड भएको एउटा स्ट्याक; भुइँ रेलहरूमा क्रेट बोल्टहरू र कुल वजन प्रति सेट 1400-1600kg चल्छ।

निर्यात बन्डलले EXW, FOB Ningbo वा CIF सर्तहरूमा व्यावसायिक इनभ्वाइस, प्याकिङ सूची, B/L, उत्पत्तिको प्रमाणपत्र र प्रति-ब्याच परीक्षण रिपोर्टहरू बोक्छ; निङ्बो देखि रोटरडम सम्म समुद्री माल ढुवानी 32-38 दिन चल्छ, र हवाई भाडा तत्काल एकल एकाइहरूको लागि विकल्प हो।

दुई-वर्ष कभर 600A उपकरण वरिपरि निर्मित

क्याबिनेट, टर्मिनलहरू, मोड्युलहरू र कूलेन्ट सर्किटमा 2 वर्षसम्म वारेन्टी चल्छ, जसमा इन्टरफेस-ज्यामिति पुन: प्रमाणीकरणको साथ विकसित मानक समावेश छ।

कूलेन्ट रिफिल किटहरू र स्पेयर लिक्विड गनहरू 3-5 कार्य दिन भित्र पठाइन्छ।

त्रैमासिक रिमोट जाँचहरू कूलेन्टको तापक्रम प्रवृत्ति र कनेक्टर चक्र गणनाहरू हेर्नुहोस्।

छ-महिनाको निरीक्षण पाना - कूलेंट स्तर, क्ल्याम्पहरू, बन्दुक पहिरन - पाँच भाषाहरूमा आपूर्ति गरिन्छ।

एउटा समर्पित व्हाट्सएप लाइनले तपाईंलाई फाइलमा तपाईंको सिरियल नम्बरहरू सहित, बिक्री पछि इन्जिनियरसँग जोड्छ।

उच्च-वर्तमान स्ट्याकहरू सञ्चालन गर्दै: गलत बनाम दायाँ

गलत: AF-DC-600 बन्दुकको साथ अर्को ब्रान्ड साथीहरूबाट कुनै पनि 600A कनेक्टर मान्दै। दायाँ: मिल्दो AMPPAL कनेक्टर प्रयोग गर्नुहोस्; ह्यान्डशेक र कूलेन्ट फिटिङले प्रस्तावित मानकको पालना गर्छ, स्वामित्वको सर्टकट होइन।

गलत: 400A-मूल्याङ्कन गरिएको ग्रिड फिडमा पूर्ण 600kW मा स्ट्याक चलाउँदै। दायाँ: जडान मिलाउन HMI मा इनपुट सीमा सेट गर्नुहोस्; अनुसूचकले यसलाई सम्मान गर्दछ।

गलत: तरल बन्दूकलाई एयर गन जस्तै व्यवहार गर्ने र यसलाई कसिलो बनाउने। दायाँ: यसलाई डक हुकमा झुण्डाउनुहोस्; टाइट कुण्डलले शीतलक नलीलाई किंक गर्छ।

गलत: कनेक्टर साइकल लगिङ छोड्दै। दायाँ: प्रति-टर्मिनल चक्र गणना त्रैमासिक समीक्षा गर्नुहोस्; यसले लगभग 10% सटीकता भित्र बन्दुक प्रतिस्थापनको भविष्यवाणी गर्दछ।

गलत: साइटमा OCPP संस्करण जाँच नगरिकन फर्मवेयर अद्यावधिक गर्दै। दायाँ: पहिले ब्याकएन्ड प्रोफाइल मिलाउनुहोस्; स्ट्याकले 1.6 र 2.0 लाई समर्थन गर्दछ तर तिनीहरू कन्फिगमा स्विच गर्छन्।

प्रारम्भिक 600kW डिप्लोइमेन्टहरूबाट आवाजहरू

एक टर्की मोटरवे अपरेटरले सेप्टेम्बर 2025 मा एक परीक्षण कोरिडोरमा एउटा AF-DC-600 स्थापना गर्यो। तिनीहरूको ईन्जिनियरिङ् प्रबन्धकले IEC-पङ्क्तिबद्ध कनेक्टर निर्णायक कारक भएको बताउनुभयो, किनभने पहिलेको 350kW परीक्षणले स्वामित्व प्लग प्रयोग गरेको थियो जसले तिनीहरूलाई फसेको थियो। गुनासो: 480kW S2 भन्दा कमिसन गर्न एक हप्ता लामो लाग्यो किनभने ग्रिड अपरेटरले अतिरिक्त सुरक्षा अध्ययनहरू चाहन्थे। तिनीहरू अब विपरीत दिशाको लागि दोस्रो एकाइ योजना गर्दै छन्।

एक नर्वेजियन डिपो चार्ज गर्ने इलेक्ट्रिक सेमिसले तीन ट्रकको खाजाको समय चार्ज गर्न स्ट्याक प्रयोग गर्दछ। चार-लेन शेड्यूलर ब्यालेन्सले निर्दिष्ट रूपमा काम गर्यो, र ट्रकहरू 20% बाट 80% चार्जको स्थितिमा लगभग 40 मिनेटमा गए। साइट प्रबन्धकले नोट गरे कि सिल गरिएको कूलेन्ट लुपलाई छ महिनामा एक स्तर जाँच आवश्यक छ, उनीहरूले अपेक्षा गरेको साप्ताहिक पानी टप-अपहरू होइन।

काजाकिस्तान करिडोर विकासकर्ताले क्यान्टन फेयर बैठक पछि दुई इकाइहरू किनेका थिए जहाँ AMPPAL ले प्रस्ताव प्रस्तुत गर्‍यो। तिनीहरूका सीईओले भने कि मानक योगदानकर्ताबाट खरिद गर्नु अनुयायीबाट किन्नु भन्दा सुरक्षित महसुस भयो, र तिनीहरूले पहिलो ढुवानी अघि तेस्रो एकाइ अर्डर गरे।

मानकहरू FAQ: आठ सीधा उत्तरहरू

प्रश्न: क्यान्टन फेयरमा AMPPAL ले वास्तवमा के प्रस्ताव गरेको थियो?

A: तरल-कुल्ड चार्जिङ इन्टरफेस मानक कभरिङ कनेक्टर ज्यामिति, कूलेन्ट फिटिङ र ह्यान्डशेक प्रोटोकल; IEC विज्ञहरूले प्रस्तावमा चासो देखाए।

प्रश्न: के AF-DC-600 ले आजका कारहरूसँग काम गर्छ?

A: हो, प्रत्येक टर्मिनलले CCS1, CCS2, GB/T, CHAdeMO र NACS लाई समर्थन गर्दछ, त्यसैले आजको फ्लीट शुल्क सामान्यतया लाग्छ।

प्रश्न: IEC मापदण्डलाई अन्तिम रूप दिंदा के परिवर्तन हुन्छ?

A: सम्भावित फर्मवेयर र परीक्षण अद्यावधिकहरू; हार्डवेयर ज्यामिति AMPPAL प्रस्तावित उत्पादनमा पहिले नै छ, त्यसैले भौतिक कनेक्टर परिवर्तन हुँदैन।

प्रश्न: के एउटा स्ट्याकले एकैपटक चारवटा कारहरू सेवा दिन सक्छ?

A: हो, 600kW को पूल 8 टर्मिनलहरूमा विभाजित हुन्छ, 600A तरल लेनहरूलाई प्राथमिकतामा राखेर।

प्रश्न: ग्रिडबाट स्थापनालाई के चाहिन्छ?

A: AC380V±15% तीन-चरण; पूर्ण आउटपुट प्रति चरण लगभग 910A तान्दछ, त्यसैले धेरै साइटहरूले ट्रान्सफर्मर योजना बनाउँछन्।

प्रश्न: टक्करमा शीतलक सुरक्षित छ?

A: तरल पदार्थ प्रयोग गरिएको भोल्युमहरूमा डाइलेक्ट्रिक र गैर-विषाक्त छ, र लूप सिल गरिएको छ र दबाव-परीक्षण गरिएको छ।

प्रश्न: हामी कति छिटो डेलिभरी लिन सक्छौं?

A: स्टक निर्माणको लागि जम्मा भएको लगभग तीन देखि चार हप्ता (15-20 कार्य दिनहरू)।

Q: के वारेन्टीले भविष्यको मानक अद्यावधिकहरू कभर गर्दछ?

A: फर्मवेयर अद्यावधिकहरू 2 वर्षको लागि निःशुल्क छन्, र हार्डवेयर ज्यामिति पहिले नै प्रस्तावित मानकसँग मेल खान्छ।
