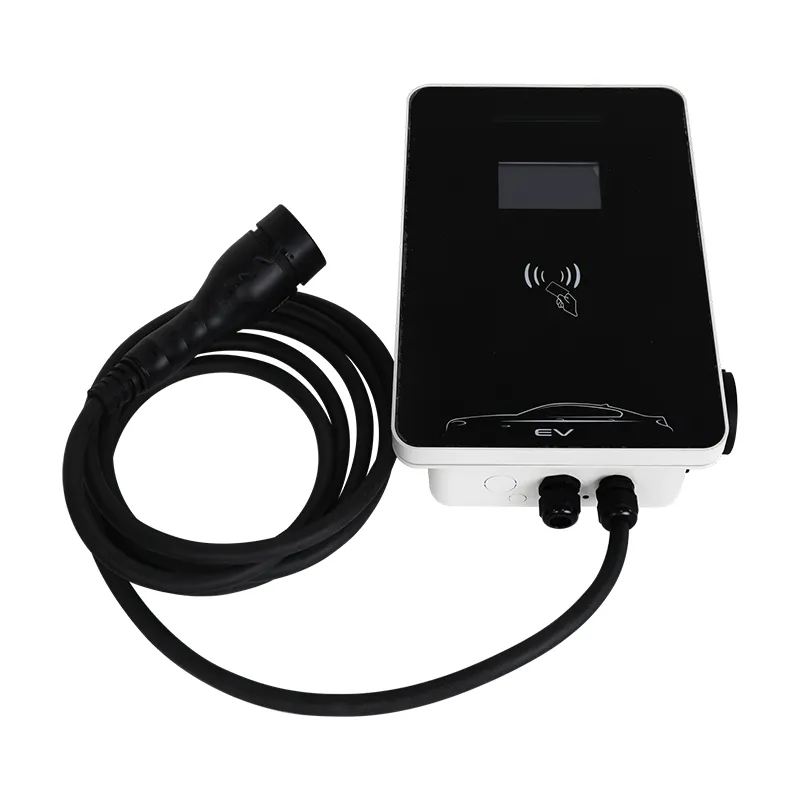

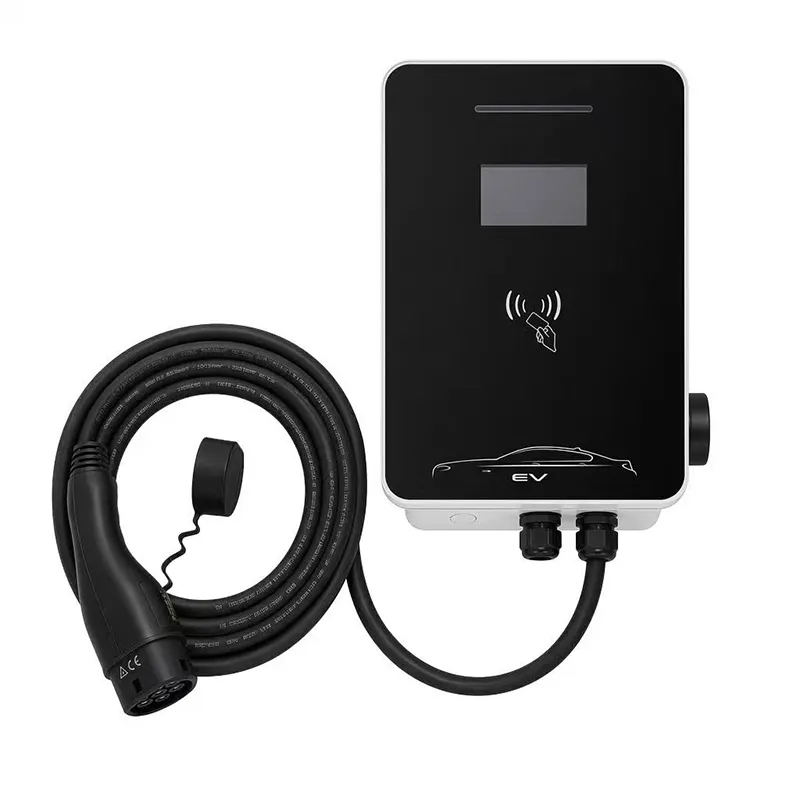

आवासीय र कार्यस्थल चार्जिङका लागि ११kW AC Wallbox EV चार्जर

थ्री-फेज 11kW: पुरानो भवनहरूमा फिट हुने शान्त अपग्रेड

आवासीय र कार्यस्थल चार्जिङका लागि ११kW AC Wallbox EV चार्जर भनेको तपाईंले सामान्यतया सडक ट्रान्सफर्मरलाई नछोइकन पुरानो भवनमा थप्न सक्ने सबैभन्दा ठूलो शक्ति हो।

प्रति चरण 16A मा थ्री-फेज 380V आपूर्तिले 11kW डेलिभर गर्छ जबकि एकल-फेज 7kW एकाइ भन्दा कम करेन्ट कोर्छ। त्यो विपरीत तथ्य यो RZ स्टेशन को सम्पूर्ण कथा हो।

1970 को अपार्टमेन्ट ब्लक, एउटा सानो कार्यशाला वा फार्म भवनको लागि, तीन-चरण क्षमता थप्नु एकल-फेज फिड अपग्रेड गर्नु भन्दा धेरै सजिलो छ - किनभने चरणहरू पहिले नै छन्, पर्खिरहेका छन्।

यो पृष्ठ त्यो रिट्रोफिट मार्गको बारेमा हो: 11kW RZ लाई के चाहिन्छ, तपाईंको इलेक्ट्रिशियनले के जाँच गर्छ, र जब थ्री-फेजले एकल-फेजलाई वास्तविक रूपमा हराउँछ।

किन 16A प्रति चरण ग्रिडको लागि उपहार हो

380V तीन-चरणमा, 11kW प्रति चरण 16A बराबर हुन्छ। एकल-चरण 7kW चार्जरले 32A लाई एक चरणमा तान्छ - एक तारमा दुई पटक वर्तमान।

वर्तमान, पावर होइन, केबलहरू तताउने, ब्रेकरहरूलाई तनाव दिन्छ र भोल्टेजहरू स्याग गर्छ। तीन चरणहरूमा 11kW फैलाउँदा प्रति-तार लोड घट्छ, त्यसैले धेरै उपयोगिताहरूले थ्री-फेज एसी चार्जिङलाई अनुमोदन गर्छन् जहाँ तिनीहरूले ठूलो एकल-फेज ड्र अस्वीकार गर्नेछन्।

अभ्यासमा यसको मतलब: 16A तीन-चरण सर्किट प्रायः पुरानो भवनहरूमा अवस्थित हुन्छ (ओभन, वाटर हीटर, कार्यशाला मेसिन), र यसमा चार्जर थप्दा स्पेयर ब्रेकर स्थिति बाहेक अरू केही आवश्यक पर्दैन।

यसले हेडरूम पनि छोड्छ। यदि भवनले पछि सौर्य वा दोस्रो चार्जर थप्छ भने, तीन-चरण बोर्डले केबल पुन: तान बिना यसलाई अवशोषित गर्दछ।

पुरानो वितरण बोर्ड रिट्रोफिटिंगमा के समावेश छ

तपाईंको इलेक्ट्रीशियनले छोटो चेकलिस्ट चलाउँछ: भवनमा वास्तवमा तीन-चरण (आगमन आपूर्तिमा चार तारहरू - तीन चरणहरू थप तटस्थ) छ भनेर पुष्टि गर्नुहोस्, प्रति चरण अवस्थित लोड मापन गर्नुहोस्, र RCD सँग 16A वा 20A ब्रेकरको लागि अतिरिक्त DIN स्थिति फेला पार्नुहोस्।

धेरैजसो रिट्रोफिटहरूमा चार्जरलाई सडकमा कुनै नयाँ केबल चाहिँदैन - बोर्डबाट स्टेशनसम्म 5x2.5 mm2 मात्र चल्छ, जुन ग्यारेजको पर्खालको लागि छोटो, सस्तो पुल हो।

यदि भवन एकल-चरण मात्र हो भने, इमानदार जवाफ हो कि 11kW RZ गलत उत्पादन हो। 7kW एकल-फेज स्टेशन सही हो, जबसम्म तपाईं तीन-चरण मिटर स्तरवृद्धि गर्न कोष गर्न इच्छुक हुनुहुन्न - यो लागत जुन देश अनुसार भिन्न हुन्छ।

हामी निरीक्षण कागजी कार्य सरल राख्न इलेक्ट्रीशियन (ब्रेकर रेटिङ, टर्क मान, RCD प्रकार) को लागि कन्फिगरेसन स्टिकर सहित प्रत्येक स्टेशन पठाउँछौं।

प्राविधिक विनिर्देशहरू

एकल-चरण बनाम तीन-चरण: बहु-बे गणित

दुईवटा भवनहरू तुलना गर्नुहोस्, प्रत्येकलाई दुईवटा चार्जिङ बेहरू चाहिन्छ।

भवन A ले दुई एकल-चरण 7kW स्टेशनहरू प्रयोग गर्दछ: 64A कुल एक चरणमा (वा म्यानुअल रूपमा विभाजित), दुई 32A ब्रेकरहरू, र सानो ट्रान्सफर्मरमा चरण असंतुलनको जोखिम।

भवन B ले दुईवटा तीन-चरण 11kW स्टेशनहरू प्रयोग गर्दछ: 32A प्रति चरण कुल, डिजाइनद्वारा सन्तुलित, र प्रत्येक बेले 7kW बे भन्दा लगभग 60% छिटो 11kW-सक्षम कार चार्ज गर्दछ।

टिपिङ पोइन्ट सरल छ: यदि तपाइँ दुई वा बढी खाडीहरू योजना बनाउनुहुन्छ - वा एउटा खाडी जसले 11kW कार सेवा गर्नुपर्छ - क्षमता र सन्तुलनमा तीन-चरण जीत हुन्छ। एक खाडी, एकल-चरण आपूर्ति: एकल-चरण रहनुहोस्।

गति सन्दर्भको लागि, 11kW ले लगभग 3.5 घण्टामा 60 kWh ब्याट्री 20% देखि 80% सम्म चार्ज गर्दछ - कार्यशाला वा डिपोमा दिनको कारोबारको लागि पर्याप्त छिटो।

साइटहरू जहाँ 11kW थ्री-फेज सही उत्तर हो

१) अपार्टमेन्ट ब्लकहरू र HOA ग्यारेजहरू तीन-चरण बोर्डहरूको साथ - एउटा स्टेशनले धेरै बासिन्दाहरूलाई अनुक्रममा सेवा गर्दछ। 2) साना कार्यशाला र 3-5 EVs भएका डिपोहरू - भ्यान र डेलिभरी वाहनहरू रुटहरू बीच चार्ज हुन्छन्। 3) 380V कृषि आपूर्ति संग फार्म र ग्रामीण सम्पत्ति। 4) तीन-चरण किचनहरू भएका होटलहरू र B&Bहरू - एउटै बोर्डले रातभर चार्जर फिड गर्छ। 5) कुनै पनि साइट योजना सौर्य - तीन-चरण इन्भर्टरहरूसँग स्वाभाविक रूपमा तीन-चरण चार्जिङ जोडीहरू।

साझा थ्रेड: तीन-चरण पहिले नै अवस्थित छ। जब यो हुन्छ, 7kW एकल-फेज भन्दा 11kW स्थापना गर्न मुश्किलले बढी खर्च हुन्छ र उपयुक्त कारहरूको लागि चार्ज गति दोब्बर हुन्छ।

अनुपालन र प्रमाणीकरण प्रक्रिया

अनुपालन IEC 61851-1:2017 मोड 3 परीक्षणमा निर्भर छ, यसको विरुद्ध CE मार्किङ जारी गरिएको छ।

IP54 प्रवेश सुरक्षा परीक्षण द्वारा प्रमाणित; -20C देखि +50C सम्म सञ्चालन।

100% उत्पादन परीक्षण: पृथ्वी निरन्तरता, 500V DC इन्सुलेशन, 1.5kV डाइलेक्ट्रिक प्रतिरोध।

प्रत्येक डिजाइन रनबाट नमूना एकाइहरू 96 घण्टाको लागि नुन-स्प्रे गरिन्छ, र डिजाइन साइन अफ हुनु अघि कन्ट्याक्टरलाई आधा मिलियन पटक साइकल गरिन्छ।

OCPP 1.6J अनुरूप ढुवानी अघि धेरै प्रमुख ब्याकएन्डहरू विरुद्ध जाँच गरियो।

कारखाना प्रमाणपत्रहरू CE, TUV, CB र UL, बाह्य अधिसूचित निकायहरू द्वारा अडिट गरिएको।

एक RZ स्टेशन निर्माण: 8-चरण कारखाना प्रवाह

1) स्वचालित अप्टिकल निरीक्षण र कन्फर्मल कोटिंगको साथ SMT बोर्डहरू। 2) पावर खण्ड - तीन-चरण सम्पर्ककर्ता सेट, मिटर इन्टरफेस, OCPP नियन्त्रक - तार र टर्क-जाँच। 3) आवास विधानसभा, स्क्रिन पकेट फिट यदि आदेश दिइएको छ। 4) टर्क-नियन्त्रित ग्रंथिहरू मार्फत 5m टाइप 2 केबल। 5) वास्तविक तीन-चरण लोड र OCPP ह्यान्डशेक सहित प्रत्यक्ष कार्यात्मक परीक्षण। 6) उच्च बर्तन सुरक्षा परीक्षण। 7) सिरियल मार्किङ र फर्मवेयर कन्फिगरेसन। 8) माउन्टिंग किट र इलेक्ट्रीशियनको कन्फिगरेसन स्टिकरको साथ बक्स गरिएको; प्रति ब्याच 24-घण्टा बर्न-इन नमूना।

Yueqing प्लान्ट (Zhejiang) ले AC र DC लाईन छुट्टाछुट्टै चलाउँछ; शीट मेटल FANUC (Shanghai) र TRUMPF (जर्मनी) साझेदारहरूसँग निर्मित रोबोट सेलहरूबाट आउँछ। वार्षिक क्षमता एक मिलियन एकाइ भन्दा बढी छ।

रिट्रोफिट अर्डरहरूको लागि हामी ढुवानी अघि तपाईंको देशको ग्रिड कोडको लागि फर्मवेयर पूर्व-सेट गर्न सक्छौं - तपाईंको बिक्री सम्पर्कलाई एकाइ कहाँ जाँदैछ भन्नुहोस्।

तपाईंले अर्डर गर्नु अघि: आफ्नो बोर्ड, मिटर र केबल जाँच गर्नुहोस्

तीनवटा जाँचहरूले 11kW RZ एक दिनको स्थापना वा परियोजना हो कि भनेर निर्णय गर्छ: 1) के मिटर वा बोर्डमा तीन चरणहरू छन्? २) के त्यहाँ A वा B RCD, 30 mA को लागि कोठा सहितको स्पेयर ब्रेकर स्थिति छ? ३) के बोर्ड देखि पार्किङ बे सम्मको दौड लगभग ३० मिटर मुनि २.५ एमएम २ मा छ (लामो रनलाई ४ एमएम २ चाहिन्छ)?

यदि सबै तीन हो भने, तपाईं उपलब्ध सबैभन्दा सजिलो उच्च-शक्ति AC स्थापना हेर्दै हुनुहुन्छ। यदि पहिलो छैन भने, रोक्नुहोस् - एकल-चरण इकाई किन्नुहोस्।

कार साइड नबिर्सनुहोस्। स्टेशन 11kW-तयार छ, तर तपाईंको कारले 11kW मा थ्री-फेज एसी स्वीकार गर्नुपर्छ। धेरैले गर्छन्; 7kW-मात्र कारहरू मात्र एक चरणमा 7kW मा चार्ज हुन्छन् - स्टेशनले स्वचालित रूपमा ह्यान्डल गर्छ।

हामी हामीलाई बोर्डको फोटो इमेल गर्न सुझाव दिन्छौं; हाम्रा इन्जिनियरहरूले एक व्यापार दिन भित्र हो/होइन र ब्रेकर सिफारिसको साथ जवाफ दिन्छन्।

किन रेट्रोफिट र बहु-इकाई साइटहरूको लागि AMPPAL

Zhejiang Anfu New Energy टेक्नोलोजीले 2014 देखि कम भोल्टेज र चार्ज गर्ने उपकरणहरू निर्माण गरेको छ, 260 कर्मचारीहरू Yueqing मा साइटमा छन्।

उत्पादन अर्डर पुष्टि देखि 15-20 काम दिन चल्छ। पहिले आफ्नो वितरण बोर्ड विरुद्ध परीक्षण गर्न एक एकाइ चाहिन्छ? नमूनाहरू 3-5 दिनमा बाहिर उड्छन्।

100 इकाइहरूबाट हामी लोगो, केबल, स्क्रिन र आवास रङ अनुकूलन गर्छौं, र तपाईंको देशको आपूर्ति कन्फिगरेसनको लागि फर्मवेयर प्रिसेट गर्छौं।

ग्रिड-अनुमोदन कागजी कार्य: CE घोषणा, IEC परीक्षण रिपोर्ट, म्यानुअल, कारखाना निरीक्षण प्रमाणपत्र।

हाम्रो उपकरणहरू 40 भन्दा बढी बजारहरूमा चल्छ, र समूहसँग 200 भन्दा बढी स्टेशनहरू सञ्चालनमा छन्।

1 इकाई को परीक्षण MOQ; 20 एकाइहरूबाट भोल्युम टियरहरू।

निर्यातको लागि तीन-चरण स्टेशन प्याक गर्दै

11kW RZ जहाज 460 x 340 x 200 mm कार्टोनमा, कूल लगभग 8.5 kg - अतिरिक्त वजन तीन-चरण सम्पर्ककर्ता सेट हो। एयर फ्रेट सूट 1-10 एकाइहरू; कुरियर प्यालेट सेवा द्वारा 24 चालहरूको प्यालेट 5-7 दिनमा युरोपमा।

20-फिट कन्टेनरमा लगभग 480 इकाइहरू अपेक्षा गर्नुहोस्, प्यालेटाइज गरिएको 20 कार्टुन प्रति प्यालेट र बेरिएको।

व्यापार सर्तहरू FOB Ningbo वा Shanghai चलाउँछन्, EXW र CIF उपलब्ध छन्। कागजी कार्यले व्यावसायिक इनभ्वाइस, प्याकिङ सूची, CE घोषणा र उत्पत्तिको प्रमाणपत्र समावेश गर्दछ; L/C वा D/P द्वारा भुक्तानी।

वारेन्टी र प्राविधिक समर्थन सर्तहरू

निर्माण दोष मा 2-वर्ष वारेन्टी; वाणिज्य साइटहरूले प्राथमिकता ह्यान्डलिंग पाउँछन्।

स्पेयरहरू (OCPP नियन्त्रक, सम्पर्ककर्ता सेट, स्क्रिन, केबल) 7 कार्य दिन भित्र पठाइयो।

नि: शुल्क रिमोट समर्थन: हाम्रा इन्जिनियरहरूले तपाईंको इलेक्ट्रिशियनलाई फोटो वा भिडियोको साथ रेट्रोफिटमा हिंड्छन्, एक व्यापार दिन भित्र जवाफ दिँदै।

फर्मवेयर अद्यावधिकहरू र कन्फिगरेसन मद्दत वारेन्टीको समयमा समावेश।

रेट्रोफिट परियोजनाहरूको लागि साइटमा एक योग्य इलेक्ट्रीशियन चाहिन्छ, हामी जर्मनी, फ्रान्स र UAE मा सेवा साझेदारहरू मार्फत काम गर्छौं।

Retrofit के गर्ने र नगर्ने

गलत: भवन तीन-चरण भएको मानिन्छ किनभने यसमा तीन फ्यूजहरू छन्। दायाँ: चरण परीक्षणको साथ मिटरमा प्रमाणित गर्नुहोस् वा उपयोगिता सोध्नुहोस् - तीन फ्यूजहरू एकल-चरण विभाजन हुन सक्छ।

गलत: परीक्षण र त्रुटि द्वारा चरणहरू सन्तुलन। दायाँ: इलेक्ट्रिशियनसँग प्रति-फेज भार मापन गर्नुहोस् र कम-लोड गरिएको सेटमा चार्जर असाइन गर्नुहोस्।

गलत: 1.5 mm2 तार सहित 20A ब्रेकर प्रयोग गर्दै। दायाँ: चलाउनको लागि केबल क्रस-सेक्शन मिलाउनुहोस् - 2.5 mm2 30 मिटर मुनि, 4 mm2 माथि।

गलत: ढोका वा ड्राइभवेमा आपूर्ति केबललाई रूट गर्दै। दायाँ: एकाइमा पर्खालको साथ कन्ड्युट चलाउनुहोस्।

गलत: RCD प्रकार बेवास्ता गर्दै। दायाँ: फिट प्रकार A वा B, 30 mA, प्रति कन्फिग स्टिकर - स्टेशनको DC चुहावट सेन्सिङले यसलाई मान्दछ।

तीन-चरण साइटहरूबाट फिल्ड रिपोर्टहरू

सोफियाको एउटा अपार्टमेन्ट HOA, बुल्गेरियाले 1970 को ब्लकको तीन-चरण बोर्डमा 11kW RZ थप्यो। २१ घरपरिवारले ओसीपीपी ब्याकएन्डको आरएफआईडी तालिका मार्फत स्टेशन साझा गर्छन्; बोर्डलाई एउटा स्पेयर ब्रेकर स्थिति चाहिन्छ र अरू केही छैन। कोषाध्यक्षको नोट: पहिलो इलेक्ट्रीशियनले पूर्ण प्यानल प्रतिस्थापन उद्धृत गर्यो, र दोस्रोले स्पेयर DIN स्लट फेला पार्यो - फरक ज्ञान थियो, हार्डवेयर होइन।

क्राको, पोल्याण्डमा कुरियर डिपो प्रबन्धकले १२ डिलिवरी भ्यानका लागि तीन इकाइहरू चलाउँछन्। दिनको कारोबारको बिन्दु हो: भ्यानहरूले रुटहरू बीच 3.5-घण्टा चार्जहरू घुमाउँछन्, र 11kW ले त्यसलाई उपयुक्त बनाउँछ। उसको गुनासो: फिक्स्ड केबल 5m छ, र एउटा पार्किङ पङ्क्तिलाई विस्तारित केबल चाहिन्छ उसले स्थानीय रूपमा स्रोत गर्नुपर्‍यो किनभने हामीले तिनीहरूलाई पठाउँदैनौं।

जर्मनीको लोअर सक्सोनीमा रहेको एउटा फार्म को-अपले ग्रेन ड्रायरसँग साझा गरिएको कृषि 380V आपूर्तिबाट दुईवटा स्टेशनहरूलाई शक्ति दिन्छ। चरणहरू काम गर्छन् किनभने शरद ऋतुमा चुचुराहरू सुक्छन् र जाडोमा चुचुराहरू चार्ज हुन्छन् - तिनीहरू कहिल्यै मिल्दैनन्। तिनीहरूको सानो ग्रिप: शीतकालीन फर्मवेयरलाई रिमोट अपडेट चाहिन्छ जुन समय तालिका बनाउन एक दिन लाग्यो, किनकि सह-अपको Wi-Fi छुट्टै भवनमा बसेको छ।

तीन-चरण प्रश्नहरू, सीधा उत्तरहरू

प्रश्न: मेरो कार 7kW एकल चरणमा मात्र चार्ज हुन्छ। के 11kW बर्बाद भयो?

A: स्टेशन अनुकूलन र 7kW वितरण; तपाईंले आफ्नो अर्को कारको लागि तीन-चरण मार्ग राख्नुहुन्छ।

प्रश्न: के म यसलाई तीन-चरण आपूर्ति बिना स्थापना गर्न सक्छु?

A: होइन - यसलाई 380VAC तीन-चरण चाहिन्छ; एकल-चरण साइटहरूको लागि 7kW RZ छनौट गर्नुहोस्।

Q: के 11kW लाई उपयोगिता अनुमति चाहिन्छ?

A: सामान्यतया 16A प्रति चरणको लागि होइन, तर तपाईंको वितरकसँग पुष्टि गर्नुहोस्; धेरै देशहरूले 11kW सम्मको AC चार्जरहरूलाई सूचनाबाट छुट दिन्छ।

Q: 11kW कति छिटो चार्ज हुन्छ?

A: लगभग 60 किमी प्रति घण्टा दायरा; 60 kWh को ब्याट्री लगभग 3.5 घण्टामा 20% देखि 80% सम्म जान्छ।

प्रश्न: के स्क्रिन पछि थप्न सकिन्छ?

A: यो कारखाना विकल्प हो; यसलाई एकाइसँग अर्डर गर्नुहोस्, किनकि डिस्प्ले पकेटलाई पुन: फिट गर्नु व्यावहारिक छैन।

प्रश्न: भवनको चरणहरू असंतुलन भएमा के हुन्छ?

A: ब्याकइन्डले सत्रहरू अनुसूचित गर्न सक्छ, र एक इलेक्ट्रीशियनले चार्जरलाई कम-लोड गरिएको चरण सेटमा जडान गर्न सक्छ।

Q: के 16A प्रति चरण पुरानो तारहरूमा कडा छ?

A: No - 16A मानक निर्माण अभ्यास हो; जोखिमपूर्ण ड्र 32A एकल-चरण हो, जुन यो एकाई डिजाइन द्वारा बेवास्ता गर्दछ।

प्रश्न: के मलाई नयाँ मिटर चाहिन्छ?

A: सामान्यतया होइन; यदि तपाईंको मिटरमा तीन-चरण दर्ताको अभाव छ भने, उपयोगिताले यसलाई बदल्छ - धेरै EU देशहरूमा निःशुल्क।
