3.5kW कम्प्याक्ट वालबक्स AC EV चार्जर घर र अफिस चार्जको लागि

यो चार्जर के हो (र यो कसको लागि हो)

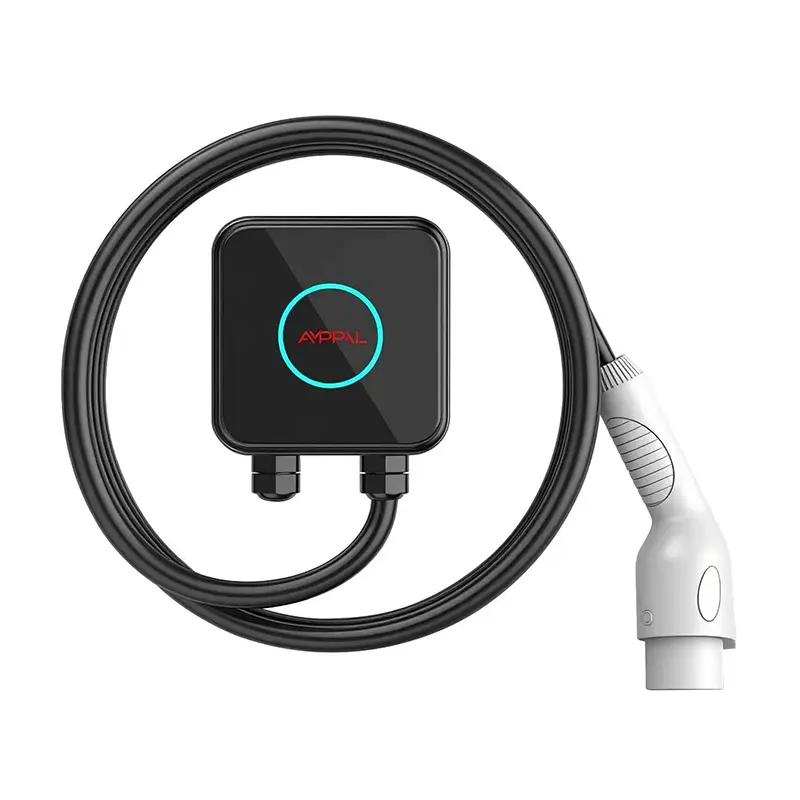

150 बाइ 150 बाइ 65 मिमी बक्स मोटो हार्डकभर उपन्यास वा गृह राउटरको आकार हो। त्यो AMPPAL 3.5kW कम्प्याक्टको सम्पूर्ण शरीर हो - यसको भित्र प्रत्येक कम्पोनेन्ट, सुरक्षा रिले र नियन्त्रण बोर्ड।

बजारमा धेरै भित्ता बक्सहरू यो मात्रा तीन देखि पाँच गुणा छन्। साँघुरो तहखाने खाडीमा, वाटर हीटरको छेउमा, वा आधा मिटर चौडाइको भित्तामा, त्यो भिन्नताले तपाईले चार्जर स्थापना गर्न सक्नु हुन्छ कि हुँदैन भन्ने निर्णय गर्छ।

हामीले यो एकाई अरू सबैले बेवास्ता गर्ने ठाउँहरूको लागि बनायौं: साँघुरो कन्डो पार्किङ बे, विद्युतीय कोठा नभएको पुरानो अपार्टमेन्ट भवनहरू, सिँढीहरू अवतरणहरू, साझा आँगनको पर्खालसमेत। यदि तपाईंको भित्तामा 150 मिमी नि:शुल्क चौडाइ छ भने, यसमा यो चार्जरको लागि ठाउँ छ।

किन चरम कम्प्याक्टनेसले तपाइँको स्थापना परिवर्तन गर्दछ

सानो आकार एक स्टाइल चाल होइन। यसले EV चार्जर स्थापनाको भौतिक गणितलाई चार तरिकामा परिवर्तन गर्छ।

पहिलो, माउन्टिंग उचाइ। ६५ मिमी गहिरो एकाइ पर्खालबाट कम बाहिर निस्कन्छ, त्यसैले यो पैदल ट्राफिकलाई रोक्ने बाटोमा बस्न सक्छ - तहखाने सीढीको छेउमा, जहाँ 120 मिमी गहिरो बक्स वाकवेमा टाँसिनेछ।

दोस्रो, यो अवस्थित घेरा भित्र फिट हुन्छ। इटाली र पोल्याण्डका ठेकेदारहरूले पूर्व-अवस्थित धातु वितरण क्याबिनेट भित्र कम्प्याक्ट माउन्ट गरेका छन्, यसलाई नयाँ चिनाई बिना मौसम र तोडफोडबाट जोगाउँदै।

तेस्रो, केबल मार्ग। केबल पर्खालको नजिक प्रवेश गर्छ र बाहिर निस्कन्छ, त्यसैले सतह कन्ड्युट रन सफा देखिन्छ र केवल दुईवटा भित्ता प्लगहरू चाहिन्छ।

चौथो, वजन। लगभग 1 किलोग्राममा एकाइले प्लास्टरबोर्ड वा इट्टामा चार स्क्रूहरू राखेर फिक्स गर्छ; स्टड खोज्न वा कंक्रीटमा ड्रिल गर्न आवश्यक छैन।

यो सानो चार्जर भित्र के छ

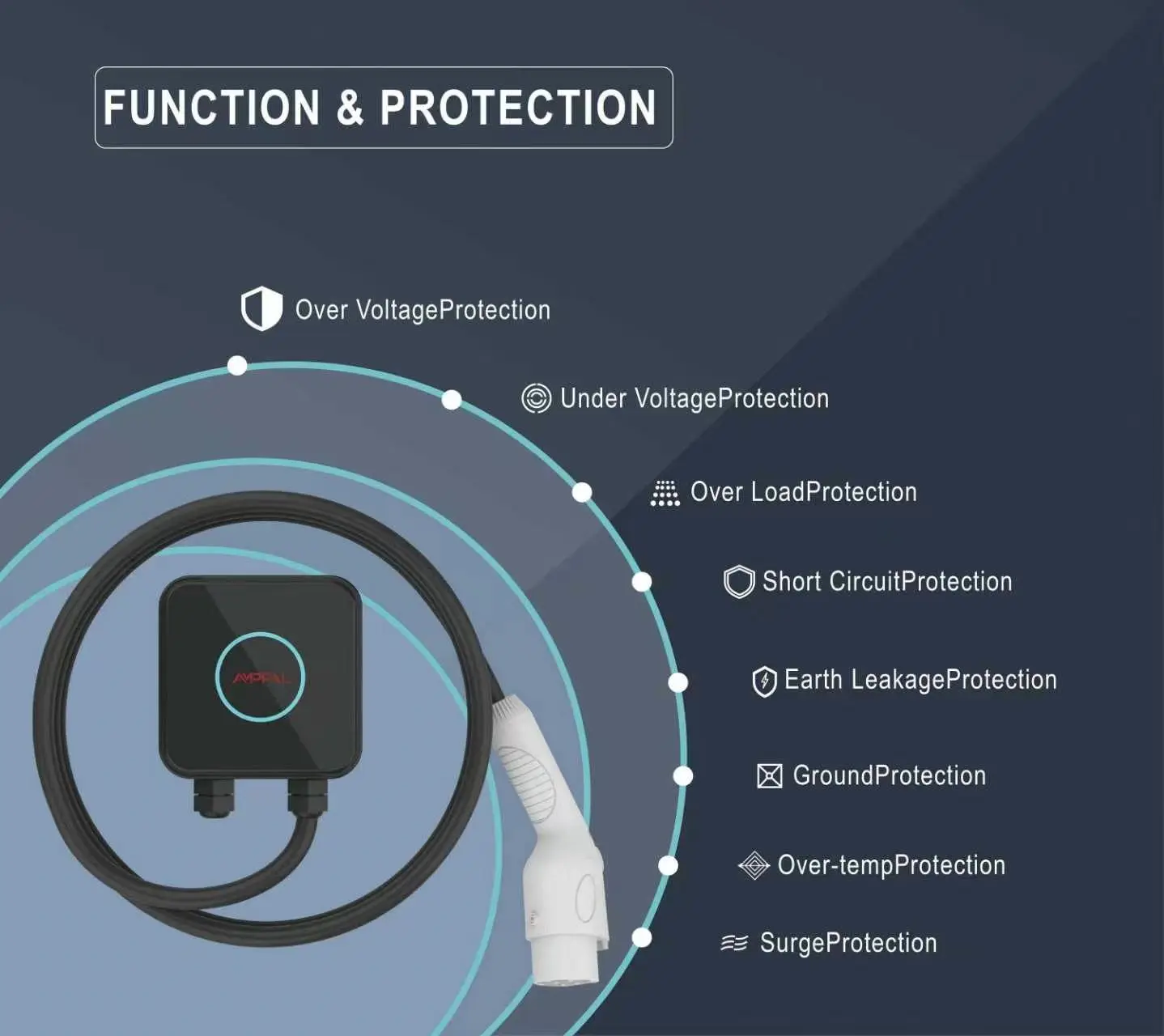

घर र अफिस चार्जिङका लागि ३.५ किलोवाटको कम्प्याक्ट वालबक्स एसी ईभी चार्जर IEC ६१८५१-१:२०१७ अनुसार मोड ३ चार्जिङ स्टेशन हो। यसले AC लाई DC मा रूपान्तरण गर्दैन - त्यो काम कारमा रहन्छ। यसले के गर्छ सुरक्षित ह्यान्डशेकको व्यवस्थापन हो: पायलट संकेत, रिले नियन्त्रण, पृथ्वी निरन्तरता जाँच, र चार्ज पूरा हुँदा वा त्रुटि देखा पर्दा स्वचालित रोक।

कुनै ट्रान्सफर्मर र DC पावर स्टेज बिना, घेरा नाटकीय रूपमा संकुचित हुन्छ। 3.5kW मा थर्मल लोड मामूली छ: आवास UL94 V-0 (ज्वाला retardant) रेटेड थर्मोप्लास्टिक खोल हो, र प्रशंसक बिना केस सतह मार्फत ताप फैलन्छ।

IP54 को अर्थ एकाइले कुनै पनि दिशाबाट धुलो र पानीको छिचोको प्रतिरोध गर्दछ - डुब्न होइन, तर वर्षा, कन्डेन्सेसन र नली-डाउन सफाई सजिलै पास हुन्छ। कन्ट्रोल बोर्ड मानकको रूपमा कन्फर्मल लेपित छ, यो मूल्यमा असामान्य, त्यसैले यो आर्द्र तटीय ग्यारेजहरूमा बाँच्न सक्छ।

प्राविधिक विनिर्देशहरू

जहाँ यो 150 मिमी चार्जर सम्बन्धित छ (र यो कहाँ छैन)

यथार्थपरक प्रयोग केसहरू विशिष्ट छन्, र हामी तिनीहरूलाई स्पष्ट रूपमा सूचीबद्ध गर्दछौं।

1) अपार्टमेन्ट बेसमेन्टहरूमा निजी खाडीहरू साँघुरो गर्नुहोस्, विशेष गरी पुरानो युरोपेली र दक्षिणपूर्व एशियाली भवनहरूमा जहाँ २.२ मिटरको गलियारेले पर्खाल छोड्दैन।

2) 16A एकल-फेज आपूर्तिमा दोस्रो घरहरू र छुट्टी कुटीरहरू।

३) भाडामा लिएको पार्किङ स्थल जहाँ घरधनीले न्यूनतम पदचिह्न र हटाउन सकिने इकाई चाहन्छन्।

4) ग्यारेज पर्खालहरू बोयलर, पानी सफ्टनर वा उपकरण क्याबिनेटहरूसँग साझेदारी गरिएको छ।

5) फ्लीट डिपोहरू पूर्ण-आकार उपकरणहरूमा प्रतिबद्ध हुनु अघि सस्तो पायलट स्थापना चलिरहेको छ।

जहाँ यो सम्बन्धित छैन: 22kW थ्री-फेज कार, केवल 3-फेज पावर उपलब्ध भएको साइट (यो एकाइ एकल-फेज 220VAC मात्र हो), वा एक ड्राइभवे जहाँ दिनको समयमा छिटो चार्ज गर्नु वास्तविक आवश्यकता हो।

कम्प्याक्टले तातो, धुलो र पानीलाई कसरी ह्यान्डल गर्छ

तीन ईन्जिनियरिङ् विकल्पहरूले सानो आकारको काम बाहिर-नजिक बनाउँछ।

तातो: 3.5kW मा कुल फैलिएको हानि पूर्ण लोडमा 40W अन्तर्गत रहन्छ। केस हेटसिङ्कको रूपमा दोब्बर हुन्छ - रिब गरिएको आन्तरिक सतहहरूले बाहिरी अनुहारमा तातो सञ्चालन गर्दछ, र लोड परीक्षणहरूले 35C परिवेशमा सतहको तापमान 55C भन्दा कम देखाउँदछ।

धुलो र पानी: IP54 मूल्याङ्कन ग्यास्केट फ्रन्ट कभर र केबल ग्रन्थीहरूबाट आउँछ जसले केबल म्यानलाई क्ल्याम्प गर्दछ, इपोक्सी पोटिङबाट होइन। यसले एकाइलाई सेवायोग्य राख्छ - एक प्राविधिकले यसलाई खोल्न, रिले स्वैप गर्न, र कारखाना उपकरणहरू बिना बन्द गर्न सक्छ।

प्रमाणीकरण र गुणस्तर आश्वासन

CE चिन्ह लगाइयो र IEC 61851-1:2017 मा परीक्षण गरियो, AC मोड 3 चार्ज गर्ने उपकरणहरूको लागि शासित मानक।

आवास सामग्रीले UL94 V-0 ज्वलनशीलता मूल्याङ्कन बोक्छ - केसले आगोलाई टिकाउँदैन, साझा तहखानेहरूमा वास्तविक विचार।

प्रत्येक एकाइले 100% विद्युतीय सुरक्षा परीक्षण पास गर्छ: पृथ्वीको निरन्तरता, 500V DC मा इन्सुलेशन प्रतिरोध, र 1.5kV मा डाइलेक्ट्रिक प्रतिरोध।

नमूना एकाइहरू हाम्रो प्रयोगशालामा 96-घण्टा नुन स्प्रे परीक्षण र 500,000-साइकल रिले सहनशीलता परीक्षणबाट गुज्रिन्छन्।

आगमन निरीक्षणले ब्याच प्रमाणपत्रहरू विरुद्ध सम्पर्ककर्ताहरू, MCU र हालको सेन्सरहरू जाँच गर्दछ; अस्वीकार दर धेरै द्वारा लगाइएको छ।

प्लान्टले AMPPAL परिवारका लागि CE, TUV, CB र UL प्रमाणपत्रहरू राख्छ, बाह्य अधिसूचित निकायहरूद्वारा लेखापरीक्षण गरिन्छ।

चार्जर कसरी बनाइन्छ (८ चरणहरू)

हाम्रो Yueqing प्लान्ट (Zhejiang, 'विद्युतीय उपकरणहरूको राजधानी') मा उत्पादन एक निश्चित अनुक्रममा चल्छ:

1) स्वचालित सोल्डर-पेस्ट निरीक्षण संग एसएमटी पीसीबी विधानसभा।

2) कन्फर्मल कोटिंग लगाइयो र निको भयो।

3) रिले, सेन्सर र MCU बोर्ड पछाडिको आवास आधा मा फिट।

4) केबल ग्रन्थि र 5m केबल स्थापित, टर्क-नियन्त्रित।

5) 230V मा एक सिमुलेटेड वाहन लोड संग स्वचालित कार्यात्मक परीक्षण।

6) 100% उच्च-भाँडो र पृथ्वी-निरन्तरता सुरक्षा परीक्षण।

7) भिजुअल निरीक्षण र क्रम संख्या लेजर मार्किंग।

8) माउन्टिङ किट र द्रुत-सुरु कार्डले प्याक गरिएको, 24-घण्टा बर्न-इन नमूना जाँच पछि प्यालेटाइज गरिएको।

FANUC (Shanghai) र TRUMPF (जर्मनी) साझेदारहरूसँग आपूर्ति गरिएका रोबोट-सहयोगित लाइनहरूले हाम्रा ठूला स्टेशनहरूको लागि पाना धातु ह्यान्डल गर्छन्; कम्प्याक्ट एक समर्पित एसी लाइनमा चल्छ। प्लान्टको वार्षिक क्षमता १० लाख युनिटभन्दा बढी छ।

साइजिङ गाइड: 3.5kW तपाईंको लागि पर्याप्त छ?

हामी प्रत्यक्ष बनौं: 3.5kW आधुनिक मापदण्डहरू द्वारा एक ढिलो चार्ज हो। यो रातभर पार्क गर्ने कारहरू - यात्रुहरू, प्लग-इन हाइब्रिडहरू र 20-40 kWh प्रयोगयोग्य ब्याट्रीहरू भएका शहर EVs लाई उपयुक्त छ।

यदि तपाइँको दैनिक ड्राइभ कुनै वैकल्पिक चार्ज बिना लगभग 150 किलोमिटर भन्दा बढी छ भने यसलाई किन्नुहोस्। त्यस अवस्थामा 7kW कम्प्याक्ट वा 11kW/22kW स्टेशन इमानदार सिफारिस हो।

यदि तपाईंको घरमा 3-फेज तारहरू छन् र तपाईंको कारले 11kW ले स्वीकार गर्छ भने यसलाई छोड्नुहोस् - भित्ता बाकस अवरोध बन्छ।

यो एकाइलाई कुन कुराले सही कल बनाउँछ: तंग भौतिक ठाउँ, तपाईंले अपग्रेड गर्न नसक्ने 16A एकल-फेज सर्किट, वा सस्तो, अबाधित चार्जर चाहिने माध्यमिक सम्पत्ति।

जेनेरिक कम्प्याक्ट चार्जरहरूमा AMPPAL किन छनौट गर्नुहोस्

Zhejiang Anfu New Energy Technology Co., Ltd. (स्थापना 2014, राष्ट्रिय स्तरको विशेष उद्यम) बाट सिधै कारखाना - तपाईं निर्मातासँग सम्झौता गर्नुहुन्छ, व्यापारिक कम्पनी होइन।

मानक नेतृत्व समय 15-20 काम दिन; नमूनाहरू हावाबाट 3-5 कार्य दिनहरूमा पठाइन्छ।

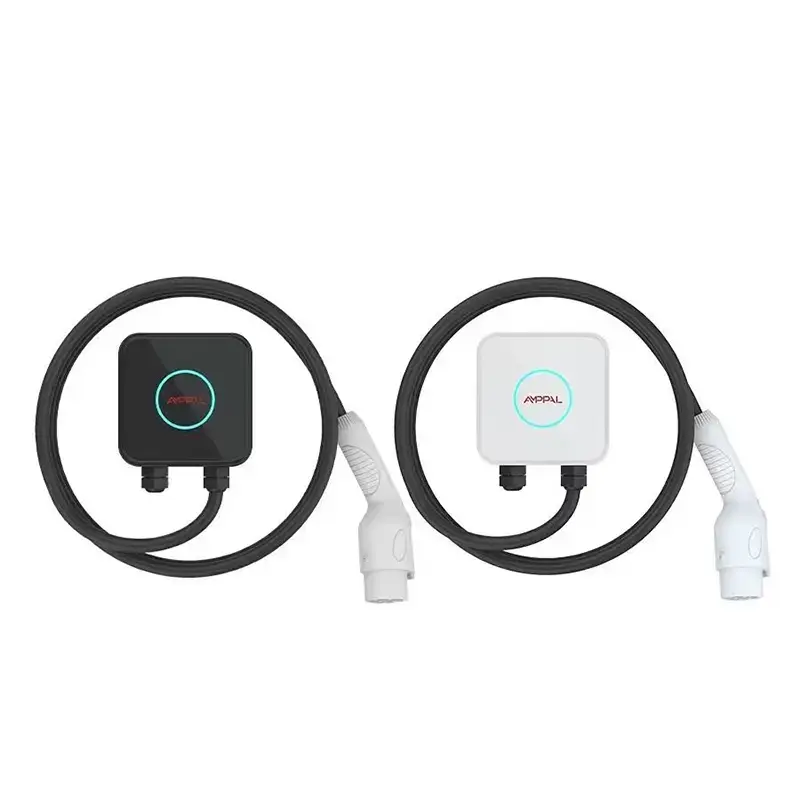

OEM र ODM स्वागत छ: लोगो, केबल लम्बाइ, प्लग प्रकार (प्रकार 1/प्रकार 2/GB/T) र 100 एकाइहरूबाट रंग।

कागजात प्याक: CE घोषणा, IEC 61851-1 परीक्षण रिपोर्ट, म्यानुअल, भन्सारको लागि कारखाना निरीक्षण प्रमाणपत्र।

UAE, साउदी अरेबिया, रूस, जर्मनी, फ्रान्स, मलेसिया, थाइल्याण्ड, भियतनाम, मेक्सिको र ब्राजिल सहित 40+ देशहरूमा ट्रयाक रेकर्ड निर्यात गर्नुहोस्; NEOM र Sime Darby सन्दर्भ साझेदारहरू हुन्।

परीक्षणको लागि 1 इकाईबाट MOQ; 50 र 500 एकाइहरूबाट भोल्युम टियरहरू।

प्याकेजिङ र ढुवानी

प्रत्येक एकाइ चार्जर, 5 मिटर केबल, माउन्टिङ किट र म्यानुअलको साथ लगभग 1.6 केजी तौलको 210 x 210 x 120 मिमी कार्टनमा जहाजहरू पठाउँछन्। बक्स कुरियर-अनुकूल छ, त्यसैले हवाई भाडा सस्तो रहन्छ: 40 इकाइहरू एकल 0.1 m3 पार्सल खाडीमा स्ट्याक।

समुद्री माल ढुवानीका लागि, 1,200 इकाइहरू 20-फिट कन्टेनरमा 24 संकुचित-रेप गरिएको प्यालेटहरूमा लोड हुन्छन्, प्रत्येक 50 कार्टन्स।

व्यापार सर्तहरू: FOB Ningbo वा शंघाई, EXW वा CIF अनुरोधमा। कागजी कार्यले व्यावसायिक इनभ्वाइस, प्याकिङ सूची, सीई घोषणा र उत्पत्तिको प्रमाणपत्र समावेश गर्दछ; हामी L/C र D/P नियमित रूपमा ह्यान्डल गर्छौं।

बिक्री पछि समर्थन र वारेन्टी

निर्माण दोषहरूमा 2-वर्ष मानक वारेन्टी; श्रम र फिर्ता ढुवानी प्रति मामला सहमत।

स्पेयर पार्ट्स (रिले, कन्ट्रोल बोर्ड, केबल) 7 कार्य दिन भित्र पठाइयो; युरोप र मध्य पूर्वका लागि प्राथमिकता हावा।

नि: शुल्क रिमोट निदान: त्रुटि LED को फोटो वा भिडियो पठाउनुहोस् र हाम्रा इन्जिनियरहरूले एक व्यापार दिन भित्र जवाफ दिनुहोस्।

प्रयोगकर्ता मर्मतसम्भार हल्का छ: कटौतीको लागि केबल म्यान जाँच गर्नुहोस्, भित्ता स्क्रू कस्नुहोस्, वर्षमा दुई पटक धुलो उडाउनुहोस्।

विस्तारित वारेन्टी र साइटमा सेवा सम्झौताहरू जर्मनी, फ्रान्स र युएईका डिलरहरूका लागि अवस्थित छन्।

स्थापना र उपयोग नोटहरू

गलत: माउन्टिङ फ्लस काठको पर्खालमा पछाडिको भेन्टहरू ढाकिएको छ। दायाँ: ३० एमएम हावाको खाडल छोड्नुहोस् र भेन्टहरू सफा राख्नुहोस् - IP54 ले पानीबाट जोगाउँछ, अवरुद्ध वायुप्रवाह होइन।

गलत: एडेप्टर मार्फत चार्जरलाई घरेलु सकेटमा प्लग गर्दै। दायाँ: यसलाई समर्पित 16A ब्रेकर (टाइप A वा B RCD, 30 mA) मा हार्ड-तार गर्नुहोस् ताकि पृथ्वीको निरन्तरता जाँचले डिजाइन अनुसार काम गर्दछ।

गलत: चार्ज गर्दा हुकमा 5m केबललाई कडा रूपमा कुण्डल गर्दै। दायाँ: सत्र अघि पूर्ण रूपमा अनकोइल; लोड अन्तर्गत कुण्डल गरिएको केबल तातो हुन्छ र थर्मल कट-आउट ट्रिप गर्न सक्छ।

गलत: माउन्ट पूर्ण रूपमा तेर्सो वर्षाको लागि खुला। दायाँ: कभर अन्तर्गत वा पार्किङ शेल्टरमा स्थापना गर्नुहोस्; IP54 ले स्प्रे सहन गर्छ, ड्राइभिङ वर्षाको घण्टा होइन।

गलत: कनेक्टरलाई भुइँमा फ्याँक्दै जहाँ कारहरू त्यसमाथि चल्छन्। दायाँ: बन्दुकलाई यसको होल्डरमा भण्डार गर्नुहोस् ताकि पिनहरू सफा र सुक्खा रहन्छन्।

यो स्थापना पछि ग्राहकहरु के भन्छन्

वारसाका एक सम्पत्ति प्रबन्धकले गत शरद ऋतुमा 1970 को अपार्टमेन्ट तहखानेमा छ वटा इकाईहरू स्थापना गरे। 150 मिमी चौडाइले उसलाई फ्यूज बोर्डहरू र सीढीहरू बीच चार्जरहरू फिट गर्न दियो - कुनै पनि पूर्ण आकारको स्टेशनले त्यो स्थान ओगट्न सक्दैन। उसको नोट: अन्तिम खाडीको लागि निश्चित केबल छोटो भयो, त्यसैले दोस्रो ब्याचले 7m केबलहरू पायो।

पेनाङका एक कार डिलरले शोरूम डेमो चार्जरको रूपमा कम्प्याक्ट प्रयोग गर्छन्। 'ग्राहकहरूले यसलाई पेपरब्याकको छेउमा देख्छन् र तुरुन्तै साइज प्राप्त गर्छन्,' उनी भन्छन्। सानो गुनासो: LED घण्टी अँध्यारो शोरूममा उज्यालो छ, र उसले यसलाई रातमा टेप गर्छ।

Bavaria मा एक क्याम्पर मालिक 16A सर्किट मा बगैचा शेड मा आफ्नो प्लग-इन हाइब्रिड चार्ज। वर्षा र -8C फ्रस्टको एक मौसम पछि, शून्य दोषहरू; उनी स्वीकार्छन् कि २ वर्षको वारेन्टीले उनलाई प्रयास गर्नको लागि स्नायु दियो - जसलाई हामीले इलेक्ट्रीशियन बिना सल्लाह दिन्छौं, यद्यपि यसले काम गर्‍यो।

FAQ

प्रश्न: के यो 3.5kW चार्जर घरको सकेटमा चल्न सक्छ?

A: होइन। यो RCD को साथ समर्पित 16A सर्किटमा कडा तार भएको हुनुपर्छ।

Q: प्रति घण्टा 3.5kW ले कति दायरा थप्छ?

A: 230V मा लगभग 14-15 किमी; 30 kWh को ब्याट्री लगभग 8.5 घण्टामा भरिन्छ।

प्रश्न: के घेरा साँच्चै ज्वाला-retardant छ?

A: हो - UL94 V-0, प्लास्टिकको लागि उच्चतम ज्वलनशीलता वर्ग।

प्रश्न: के म यसलाई बाहिर माउन्ट गर्न सक्छु?

A: छाना वा आश्रय मुनि, हो; IP54 ले स्प्ल्याश र धुलो ह्यान्डल गर्दछ, निरन्तर तेर्सो वर्षा होइन।

Q: के यसले सबै EV ब्रान्डहरूसँग काम गर्छ?

A: कुनै पनि मोड 3 AC-कम्प्याटिबल EV ले तपाईंले अर्डर गर्नुभएको प्लग भेरियन्टमा काम गर्छ: टाइप १, टाइप २ वा GB/T।

प्रश्न: 32A को सट्टा 16A मात्र किन?

A: 150x150x65 मिमी शरीर 16A को लागि थर्मल रूपमा अनुकूलित छ; 7kW कम्प्याक्टले 32A लाई समान फुटप्रिन्टमा कभर गर्दछ।

Q: के हुन्छ यदि RCD मिड-चार्ज भयो भने?

A: चार्ज बन्द हुन्छ र एक दोष एलईडी शो; गल्ती सफा भएपछि मात्र पुन: सुरु हुन्छ।

प्रश्न: के म यसलाई पछि भाडाको सम्पत्तिमा सार्न सक्छु?

A: हो - चार स्क्रू र एक मानक 16A जडान; एक इलेक्ट्रिशियनले लगभग 20 मिनेटमा चाल गर्छ।
